Cùm Tròn: Giải Pháp Toàn Diện Cho Hệ Treo Và Cố Định Đường Ống

Trong thi công cơ điện (MEP) và lắp đặt kết cấu công nghiệp, việc lựa chọn sai phụ kiện treo giữ thường là "tử huyệt" dẫn đến những hệ lụy nghiêm trọng. Một sai sót nhỏ về thông số có thể gây lệch kết cấu, giảm khả năng chịu tải của toàn bộ hệ thống và tiềm ẩn nguy cơ mất an toàn vận hành. Trong đó, cùm nổi lên như một chi tiết kỹ thuật cốt lõi nhưng lại thường bị nhầm lẫn với các loại kẹp giữ khác.

Hiểu rõ về cùm không chỉ giúp bạn tối ưu chi phí vật tư mà còn đảm bảo tính bền vững cho công trình. Bài viết này sẽ phân tích chi tiết từ khái niệm, thông số kỹ thuật đến kinh nghiệm lựa chọn thực tế từ góc nhìn của các chuyên gia kỹ thuật hàng đầu.

Kiến thức nền: Cùm tròn là gì?

1. Định nghĩa cùm

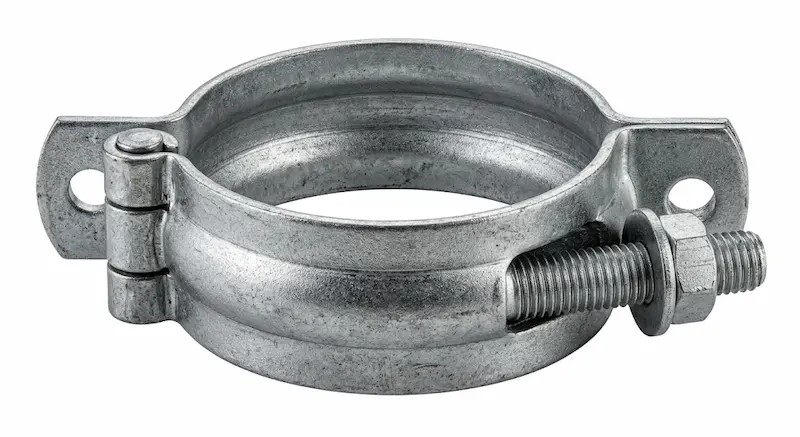

Cùm (hay còn gọi là kẹp treo ống tròn) là phụ kiện cơ khí chuyên dụng được thiết kế để bao quanh, cố định hoặc treo các đường ống có tiết diện tròn lên dầm, trần hoặc giá đỡ. Khác với các loại kẹp thông thường, thiết kế của tròn ưu tiên sự ôm sát tuyệt đối vào bề mặt ống để tạo ra điểm tựa vững chắc.

Phụ kiện này là thành phần không thể thiếu trong:

• Hệ thống cấp thoát nước: Giữ ống trục đứng và trục ngang.

• Hệ thống PCCC: Treo các đường ống dẫn nước áp lực cao.

• **Kết cấu thép và cơ khí: ** Liên kết các thanh xà gồ hoặc ống thép chịu lực.

2. Nguyên lý hoạt động

Cùm vận hành dựa trên cơ chế truyền lực hướng tâm. Khi các bulong hoặc đai ốc được siết chặt, thân cùm sẽ ôm khít lấy chu vi ống, tạo ra lực ma sát và lực giữ phân bổ đều 360 độ.

Chính nhờ cơ chế phân bổ lực đều quanh chu vi, tròn giúp:

• Triệt tiêu độ rung: Giảm thiểu sự cộng hưởng khi dòng lưu chất chuyển động bên trong ống.

• Chống lệch trục: Giữ ống luôn nằm đúng vị trí thiết kế, ngay cả khi có tác động ngoại lực hoặc giãn nở nhiệt.

Phân tích chuyên sâu về tròn

1. Phân loại cùm tròn phổ biến hiện nay

Để đáp ứng các yêu cầu khắt khe trong công nghiệp, cùm được đa dạng hóa về cả cấu tạo lẫn chất liệu:

Theo cấu tạo:

• Cùm 1 mảnh: Thường dùng cho các loại ống nhỏ, lắp đặt nhanh bằng cách lồng trực tiếp.

• Cùm 2 mảnh (phổ biến nhất): Gồm hai nửa hình bán nguyệt kết nối bằng bulong ở hai đầu. Loại này cực kỳ linh hoạt, cho phép lắp đặt tại bất kỳ vị trí nào trên đường ống mà không cần tháo rời hệ thống.

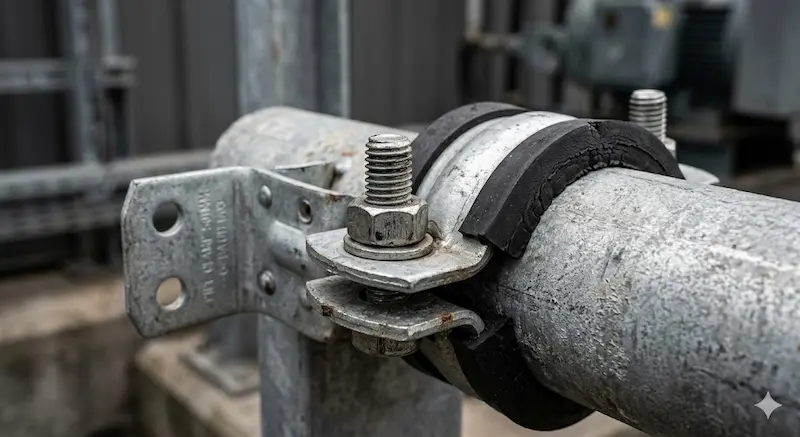

• Cùm có đệm cao su: Được lót một lớp cao su EPDM bên trong nhằm cách âm, chống rung và bảo vệ bề mặt ống (đặc biệt quan trọng với ống nhựa hoặc ống inox vi sinh).

Theo vật liệu chế tạo:

• Thép mạ kẽm (Điện phân hoặc nhúng nóng): Giá thành hợp lý, chịu lực tốt, dùng phổ biến trong môi trường trong nhà.

• Inox 201/304/316: Khả năng chống ăn mòn tuyệt vời. Inox 304 là lựa chọn tiêu chuẩn cho các khu vực ẩm ướt, trong khi Inox 316 dành riêng cho môi trường biển hoặc hóa chất.

• Thép sơn tĩnh điện: Tăng tính thẩm mỹ và bảo vệ bề mặt trong các công trình dân dụng cao cấp.

2. Thông số kỹ thuật cần đặc biệt lưu ý

Việc sai lệch chỉ 1mm trong thông số có thể khiến cùm không thể ôm sát ống, dẫn đến hiện tượng trượt hoặc gãy. Các kỹ sư cần kiểm soát 5 chỉ số sau:

• Đường kính (DN/mm): Phải tương thích với đường kính ngoài (OD) của ống. Ví dụ, ống DN50 sẽ cần cùm có kích thước tương ứng.

• Độ dày vật liệu: Quyết định trực tiếp đến khả năng chịu tải (thường từ 1.2mm đến 5mm hoặc hơn tùy tải trọng).

• Loại ren (M6, M8, M10, M12): Điểm kết nối với ty ren treo.

• Tải trọng tối đa (Safe Working Load): Thông số này phải có hệ số an toàn (thường là 3:1 hoặc 4:1).

• Tiêu chuẩn sản xuất: Đáp ứng các tiêu chuẩn như ASTM, DIN hoặc TCVN để đảm bảo tính đồng bộ.

3. So sánh cùm với các loại phụ kiện khác

Tại sao bạn nên chọn cùm thay vì cùm chữ U hay cùm Omega? Hãy nhìn vào bảng so sánh dưới đây:

Phân tích chuyên sâu: tròn ưu việt hơn trong các hệ thống yêu cầu độ an toàn cao vì nó không tạo ra các điểm tập trung ứng suất cục bộ trên bề mặt ống, từ đó kéo dài tuổi thọ cho cả ống và hệ thống treo.

Ứng dụng thực tế và những sai lầm chết người

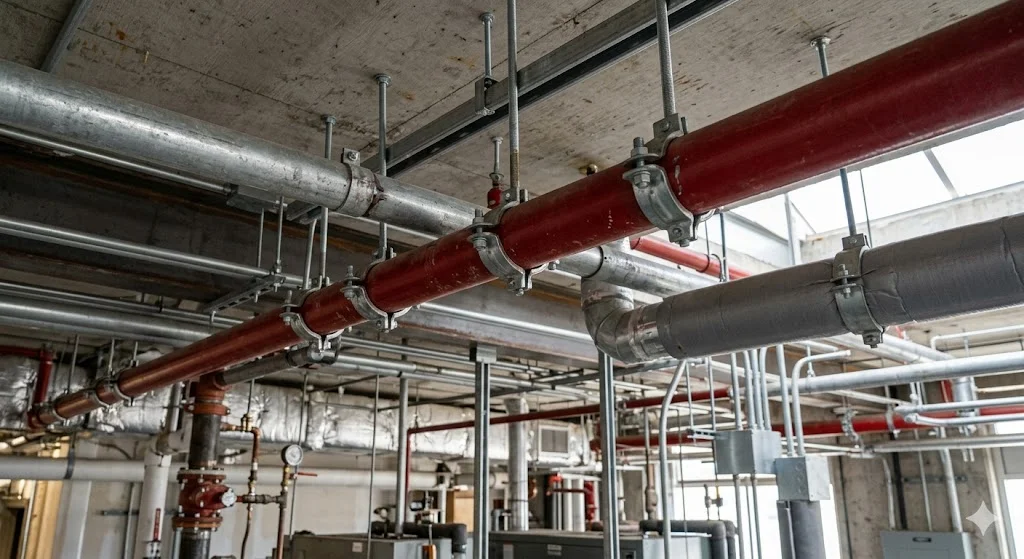

1. Khi nào bắt buộc phải dùng cùm?

Không phải lúc nào cũng cần đến sự chắc chắn của cùm, nhưng trong các trường hợp sau, đây là lựa chọn không thể thay thế:

• Treo ống PCCC: Các đường ống này thường xuyên chịu áp lực nước cực lớn và rung động mạnh khi kích hoạt bơm.

• Hệ thống HVAC: Yêu cầu khả năng chống rung để không gây tiếng ồn cho tòa nhà.

• Lắp đặt điện công nghiệp: Giữ các đường ống luồn dây cáp nặng trên các máng cáp hoặc hệ treo.

• Hệ thống xử lý nước thải: Nơi có lưu lượng thay đổi liên tục tạo ra xung lực lên thành ống.

2. Những sai lầm thường gặp khi chọn tròn

Trong quá trình tư vấn và cung cấp vật tư, chúng tôi nhận thấy nhiều đơn vị vẫn mắc phải các lỗi sơ đẳng:

• Chọn sai đường kính: Dùng cùm quá rộng dẫn đến ống bị rung lắc, hoặc quá chật gây móp méo ống.

• Không tính toán tải trọng: Sử dụng cùm mỏng cho hệ thống ống thép chứa đầy nước là nguyên nhân gây sập hệ thống treo.

• Dùng sai vật liệu: Sử dụng cùm thép mạ kẽm cho môi trường sát biển sẽ khiến phụ kiện bị gỉ sét hoàn toàn chỉ sau vài tháng.

• Bỏ qua hệ số giãn nở: Với ống nhựa, nếu siết tròn quá chặt mà không có đệm đàn hồi, ống sẽ bị nứt vỡ khi nhiệt độ thay đổi.

Hậu quả: Gỉ sét, gãy cùm và sập toàn bộ hệ thống là những kịch bản có thật, gây thiệt hại hàng tỷ đồng và đe dọa tính mạng con người.

Checklist: Hướng dẫn lựa chọn và lắp đặt đúng chuẩn

1. Cách chọn tròn "chuẩn chuyên gia"

Để chọn được loại cùm phù hợp, hãy tuân thủ Checklist sau:

•  Xác định chính xác OD (Outer Diameter): Đo đường kính ngoài của ống (bao gồm cả lớp bảo ôn nếu có).

•  Tính toán tổng tải trọng: Trọng lượng ống + Trọng lượng chất lỏng bên trong + 20% hệ số an toàn.

•  Lựa chọn vật liệu theo môi trường:

  • Trong nhà/khô ráo: Thép mạ kẽm điện phân.

  • Hầm để xe/môi trường ẩm: Thép mạ kẽm nhúng nóng.

  • Nhà máy hóa chất/ngoài trời: Inox 304 hoặc 316.

•  Kiểm tra chứng chỉ: Đảm bảo sản phẩm có CO/CQ và kết quả test tải trọng tại các trung tâm uy tín.

2. Quy trình lắp đặt tiêu chuẩn

1. Vạch dấu: Xác định khoảng cách giữa các điểm treo theo tiêu chuẩn kỹ thuật (thường từ 1.5m - 3m tùy loại ống).

2. Lắp ty ren: Gắn ty ren vào trần/dầm bằng nở đạn.

3. Lắp nửa cùm trên: Cố định phần trên của cùm vào ty ren.

4. Đặt ống và lắp nửa cùm dưới: Đưa ống vào vị trí và đóng nửa còn lại của cùm.

5. Siết lực đều: Siết bulong ở hai bên đồng thời để lực ép cân bằng. Lưu ý: Không siết quá mức làm biến dạng thân cùm.

FAQ: Những câu hỏi thường gặp về cùm

1. Cùm có dùng được cho ống nhựa (PVC, PPR, HDPE) không?

Hoàn toàn được. Tuy nhiên, khuyến khích sử dụng loại có đệm cao su để tránh cạnh sắc của thép làm trầy xước hoặc cắt vào bề mặt ống nhựa khi có sự co giãn nhiệt.

2. Tại sao giá cùm  Inox 304 lại cao gấp nhiều lần thép mạ kẽm?

Bởi vì Inox 304 chứa hàm lượng Niken và Crom cao, mang lại khả năng chống oxy hóa gần như tuyệt đối trong điều kiện bình thường, giúp bạn tiết kiệm chi phí bảo trì, thay thế về lâu dài.

3. Làm thế nào để biết cùm có đủ tải trọng hay không?

Bạn nên yêu cầu nhà cung cấp cung cấp "Bản test lực kéo/nén". Thông thường, độ dày của bản thép và kích thước bulong sẽ tỷ lệ thuận với khả năng chịu tải.

4. Có thể thay thế cùm bằng cùm chữ U để tiết kiệm không?

Chỉ nên thay thế trong các ứng dụng nhẹ, ống đặt trên giá đỡ. Với các hệ thống treo trên cao hoặc yêu cầu chống rung, cùm là lựa chọn an toàn duy nhất.

Kết luận

Cùm dù chỉ là một chi tiết nhỏ trong tổng thể công trình nhưng lại đóng vai trò là "người gác cổng" cho sự an toàn của toàn bộ hệ thống đường ống. Việc đầu tư đúng mức vào chất lượng vật liệu và kỹ thuật lắp đặt cùm chính là cách thông minh nhất để tiết kiệm chi phí vận hành và bảo trì sau này.

Để đảm bảo mua đúng loại cùm chất lượng cao, đạt chuẩn ISO và phù hợp nhất với yêu cầu kỹ thuật của công trình, quý khách hàng cần lựa chọn những đơn vị cung cấp uy tín, có đầy đủ giấy tờ kiểm định Cùm tròn.
