Flange 12 Inch Class 150: Thông Số, Tiêu Chuẩn và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp quy mô lớn, việc chọn sai mặt bích — dù chỉ là một thông số nhỏ — cũng có thể khiến toàn bộ hệ thống không thể lắp đặt hoặc gặp sự cố ngay khi vận hành. Một trong những sai lầm phổ biến nhất mà các kỹ sư hoặc đơn vị thu mua thường gặp là nhầm lẫn giữa các hệ tiêu chuẩn, dẫn đến việc chọn mua flange 12 inch 150 không phù hợp với thiết bị hiện hữu.

Việc không phân biệt được sự khác biệt giữa hệ Inch (ANSI/ASME) và hệ DN (DIN/JIS), hay hiểu sai về định mức Class và PN, sẽ dẫn đến hậu quả nghiêm trọng: lệch lỗ bulong, rò rỉ tại vị trí tiếp giáp, hoặc tệ hơn là nứt gãy mặt bích dưới áp suất cao. Bài viết này sẽ giúp bạn hiểu rõ bản chất kỹ thuật, phân loại chính xác và lựa chọn đúng flange 12 inch 150 cho dự án của mình, đảm bảo tính kinh tế và an toàn tuyệt đối.

Kiến thức nền tảng: Flange 12 inch class 150 là gì?

Định nghĩa và Bản chất

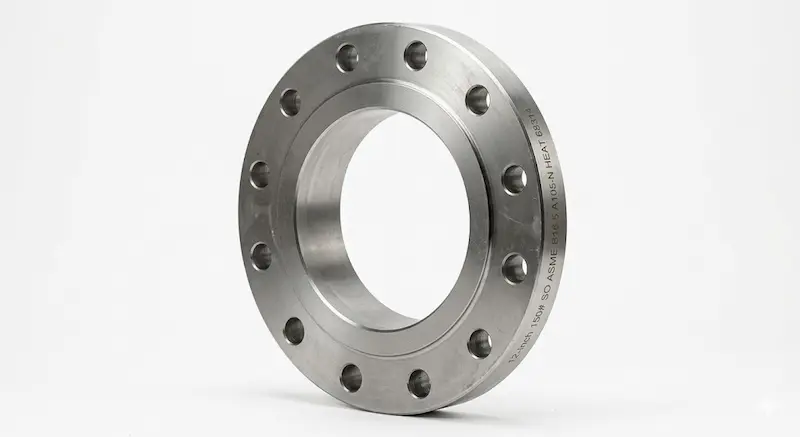

Flange 12 inch 150 là loại mặt bích có đường kính danh nghĩa (NPS) là 12 inch, tương đương với kích thước DN300 trong hệ mét. Thông số "Class 150" là một cấp độ áp suất theo tiêu chuẩn ASME B16.5 (Viện Tiêu chuẩn Quốc gia Hoa Kỳ).

Cần lưu ý một hiểu lầm tai hại: Class 150 không có nghĩa là áp suất chịu đựng cố định là 150 psi. Thực tế, đây là tên gọi của một biểu đồ áp suất–nhiệt độ (Pressure-Temperature Rating). Tùy vào loại vật liệu (thép carbon hay inox) và nhiệt độ môi trường, khả năng chịu áp của mặt bích sẽ thay đổi theo quy chuẩn của tiêu chuẩn ASME B16.5.

Vai trò và Cấu trúc

Mặt bích đóng vai trò là "điểm neo" kết nối giữa đường ống với ống, van, hoặc thiết bị đo đạc. Một bộ flange 12 inch 150 hoàn chỉnh bao gồm:

• Thân mặt bích: Có các lỗ bu lông được thiết kế theo chuẩn (đường kính vòng bu lông, số lượng lỗ).

• Bề mặt làm kín (Facing): Thường là dạng Raised Face (RF) – bề mặt phẳng có gờ, giúp tăng áp lực nén lên gasket (gioăng đệm), đảm bảo độ kín khít.

• Kết nối: Được gia công để hàn (Welding Neck, Slip-on) hoặc ren, tùy thuộc vào phương pháp thi công của hệ thống.

Phân tích chuyên sâu: Cấu tạo, thông số và tiêu chuẩn

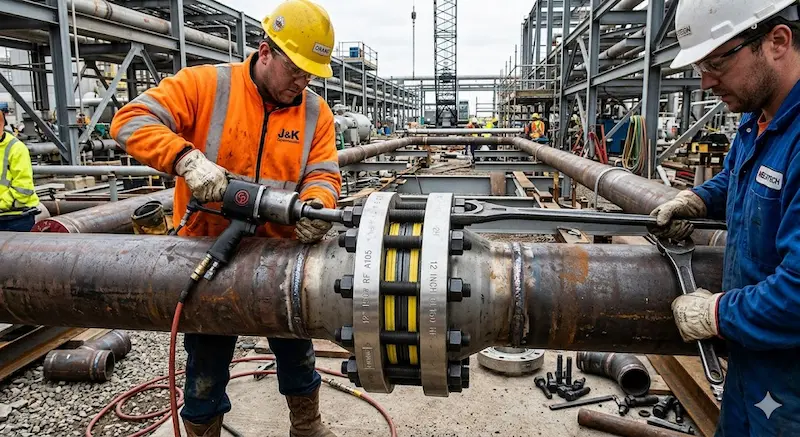

1. Phân loại Flange 12 inch class 150 theo kiểu kết nối

Việc chọn kiểu mặt bích phù hợp quyết định trực tiếp đến độ bền của mối nối và chi phí thi công:

• Welding Neck (Mặt bích cổ hàn): Có phần cổ dài, hàn trực tiếp vào đầu ống. Đây là loại chịu áp lực cao nhất, dùng cho các hệ thống đường ống chính, chịu rung động mạnh.

• Slip-On (Mặt bích hàn trượt): Ống lồng vào trong mặt bích và hàn cả hai mặt. Dễ lắp đặt, chi phí thấp hơn, phù hợp với các hệ thống áp suất trung bình.

• Blind Flange (Mặt bích mù): Không có lỗ tâm, dùng để bịt kín đầu ống hoặc ngăn dòng chảy tại các điểm cuối.

• Socket Weld (Hàn lồng): Ống được đưa vào hốc của mặt bích rồi hàn. Thường dùng cho các kích thước nhỏ, nhưng với 12 inch, loại này ít phổ biến hơn WN và SO.

• Threaded (Mặt bích ren): Dùng trong hệ thống không yêu cầu hàn, nhưng không khuyến khích cho các đường ống áp lực cao hoặc hóa chất độc hại.

2. Thông số kỹ thuật chi tiết

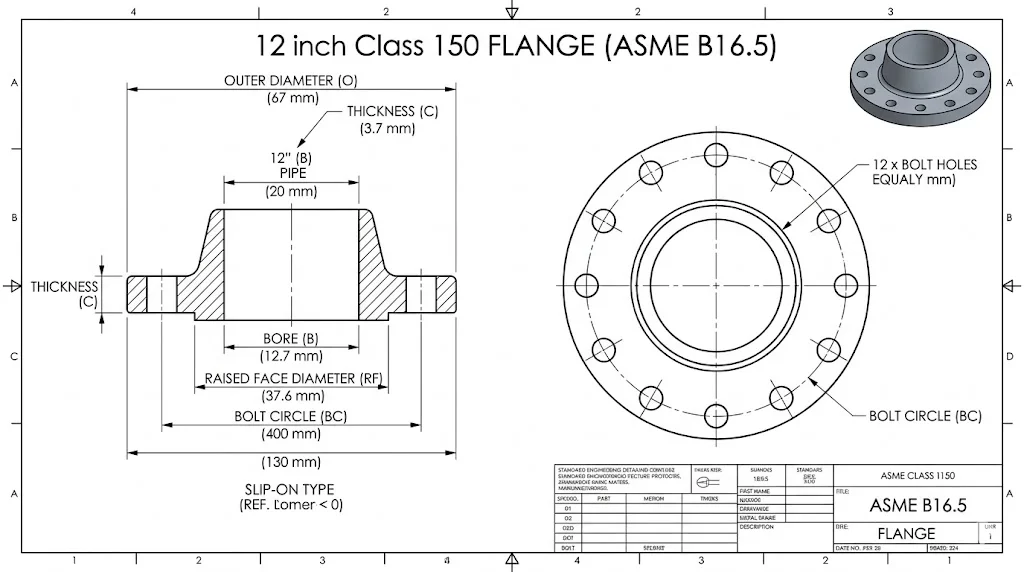

Để mua đúng loại, bạn cần nắm rõ bảng thông số kỹ thuật tiêu chuẩn cho flange 12 inch 150 (ASME B16.5):

3. So sánh và Insight chuyên gia

Nhiều kỹ sư thường đặt câu hỏi: "Có thể thay thế Class 150 bằng PN16 hay Class 300 không?"

• Class 150 vs Class 300: Class 300 có độ dày lớn hơn, số lượng lỗ bu lông nhiều hơn và chịu áp lực cao hơn. Không thể lắp lẫn vì lệch hoàn toàn về vị trí lỗ bu lông.

• Class 150 vs PN16: PN16 là tiêu chuẩn DIN/ISO (Châu Âu). Mặc dù có thông số áp lực gần tương đương, nhưng kích thước hình học (đường kính ngoài, khoảng cách lỗ) khác biệt. Không nên quy đổi cảm tính. Nếu hệ thống đang dùng chuẩn ASME, hãy trung thành với ASME.

Insight: Class 150 là lựa chọn "kinh tế nhất" cho các hệ thống công nghiệp có áp suất làm việc dưới 20 bar (ở nhiệt độ thường). Đây là lý do nó trở thành mặt hàng phổ biến nhất trên thị trường.

Ứng dụng thực tế: Tại sao nên chọn Flange 12 inch 150?

Khi nào cần sử dụng?

Loại mặt bích này được ứng dụng rộng rãi trong các công trình hạ tầng và sản xuất nhờ sự cân bằng giữa khả năng chịu lực và chi phí:

• Hệ thống cấp thoát nước: Trục đường ống chính cho các khu công nghiệp hoặc tòa nhà lớn.

• Hệ thống HVAC: Dẫn nước lạnh, nước nóng cho các chiller hoặc hệ thống thông gió.

• Dầu khí nhẹ và Hóa chất: Các đường ống vận chuyển lưu chất không ăn mòn cao, áp suất làm việc ổn định.

• Nhà máy sản xuất: Kết nối máy móc, bồn chứa trung gian.

Sai lầm dẫn đến hậu quả nghiêm trọng

Việc bỏ qua các yếu tố kỹ thuật cơ bản khi đặt hàng flange 12 inch 150 sẽ dẫn đến:

• Nhầm lẫn tiêu chuẩn: Mua mặt bích chuẩn DIN cho hệ thống chuẩn ANSI. Kết quả là 12 lỗ bu lông không thể trùng khớp, phải đục lỗ lại làm hỏng mặt bích hoặc phải gia công chế tạo adapter tốn kém.

• Chọn sai vật liệu: Dùng thép carbon (A105) cho hệ thống dẫn nước muối hoặc hóa chất ăn mòn, dẫn đến rò rỉ chỉ sau vài tháng.

• Không kiểm tra Gasket: Sử dụng gioăng đệm không phù hợp với bề mặt RF của mặt bích, gây ra hiện tượng xì hơi, thất thoát áp suất.

Hướng dẫn và Checklist chọn mua Flange 12 inch 150 chuẩn kỹ thuật

Để tránh mất tiền oan và đảm bảo hệ thống vận hành trơn tru, bạn hãy áp dụng quy trình kiểm tra 4 bước sau:

1. Xác định tiêu chuẩn (Spec): Luôn kiểm tra bản vẽ thiết kế, yêu cầu mặt bích phải theo tiêu chuẩn ASME B16.5.

2. Kiểm tra loại mặt bích: Dựa vào mục đích thi công để chọn WN (nếu cần chịu lực cao), SO (nếu cần dễ lắp đặt) hoặc BL (để bịt đầu).

3. Lựa chọn vật liệu phù hợp: * Thép A105: Cho đường ống nước, khí, dầu thông thường.

   • Inox 304/316: Cho môi trường thực phẩm, hóa chất ăn mòn cao.

4. Kiểm tra tính đồng bộ: * Đảm bảo bu lông, đai ốc, và gioăng (gasket) cùng chuẩn Class 150.

   • Kiểm tra bề mặt (bề mặt không được rỗ, nứt, ren phải sắc nét).

Lưu ý quan trọng: Hãy yêu cầu đơn vị cung cấp xuất trình chứng chỉ CO/CQ (chứng nhận xuất xứ và chất lượng). Đối với mặt bích 12 inch, trọng lượng khá lớn, việc đổi trả do sai lệch tiêu chuẩn sẽ tốn rất nhiều chi phí vận chuyển.

FAQ: Những câu hỏi thường gặp về Flange 12 inch 150

1. Flange 12 inch 150 tương đương DN bao nhiêu?

Trong hệ tiêu chuẩn ASME, mặt bích 12 inch được quy ước tương đương với kích thước DN300.

2. Class 150 chịu được bao nhiêu áp suất?

Áp suất làm việc của Class 150 phụ thuộc vào vật liệu và nhiệt độ. Ở nhiệt độ bình thường (khoảng 38°C), mặt bích thép A105 chịu được áp suất khoảng 19.6 bar (tương đương ~285 psi).

3. Có thể thay thế Class 150 bằng PN16 không?

Không khuyến khích. Dù áp suất chịu đựng tương đương, nhưng kích thước hình học (PCD, đường kính lỗ) khác nhau hoàn toàn. Thay thế sẽ làm lệch hệ thống và gây rò rỉ.

4. Nên chọn thép carbon hay inox cho hệ thống của tôi?

Chọn thép Carbon (A105) nếu môi trường là nước hoặc dầu không ăn mòn để tối ưu chi phí. Chọn Inox (SS304/316) nếu hệ thống dẫn hóa chất, thực phẩm hoặc yêu cầu tính thẩm mỹ, chống gỉ sét cao.

5. Giá flange 12 inch 150 hiện nay bao nhiêu?

Giá phụ thuộc vào thương hiệu, xuất xứ (Việt Nam, Trung Quốc, Hàn Quốc, G7) và vật liệu. Để nhận bảng báo giá chi tiết, vui lòng liên hệ bộ phận kinh doanh tại [Link: Bảng giá phụ kiện đường ống].

Kết luận

Flange 12 inch 150 là một trong những thành phần quan trọng nhất, đóng vai trò kết nối vững chắc cho hệ thống đường ống công nghiệp. Việc hiểu rõ tiêu chuẩn ASME B16.5, chọn đúng kiểu mặt bích và vật liệu không chỉ giúp bạn tránh được những sai lầm trong thi công mà còn tối ưu hóa chi phí vận hành lâu dài cho dự án.

Đừng để một chi tiết nhỏ như mặt bích làm gián đoạn tiến độ công trình của bạn. Hãy đảm bảo mọi thông số kỹ thuật đã được kiểm tra kỹ lưỡng trước khi đặt hàng Flange 12 inch class 150.
