Flange Backing: Giải Pháp Kết Nối Linh Hoạt Và Tối Ưu Chi Phí Cho Đường Ống

Trong kỹ thuật lắp đặt hệ thống đường ống công nghiệp, việc kết nối mặt bích (flange) tưởng chừng là một thao tác cơ bản nhưng lại tiềm ẩn nhiều rủi ro về kỹ thuật. Một trong những tình huống gây đau đầu nhất cho đội ngũ thi công chính là sự lệch tâm lỗ bulong hoặc khó khăn trong việc xoay mặt bích để căn chỉnh vị trí. Nếu chọn sai loại mặt bích cố định, bạn sẽ phải đối mặt với việc cắt bỏ mối hàn và làm lại từ đầu, gây lãng phí thời gian và ngân sách.

Đó chính là lý do flange (hay còn gọi là mặt bích xoay/bích lỏng) trở thành một giải pháp "cứu cánh" đầy thông minh. Tuy nhiên, do đặc thù cấu tạo khác biệt so với các loại bích hàn truyền thống, nhiều người vẫn chưa hiểu rõ bản chất của nó, dẫn đến việc chọn sai thông số hoặc sử dụng không đúng mục đích. Bài viết này sẽ phân tích chuyên sâu về flange để giúp bạn đưa ra lựa chọn kỹ thuật chính xác nhất.

Kiến thức nền: Flange là gì?

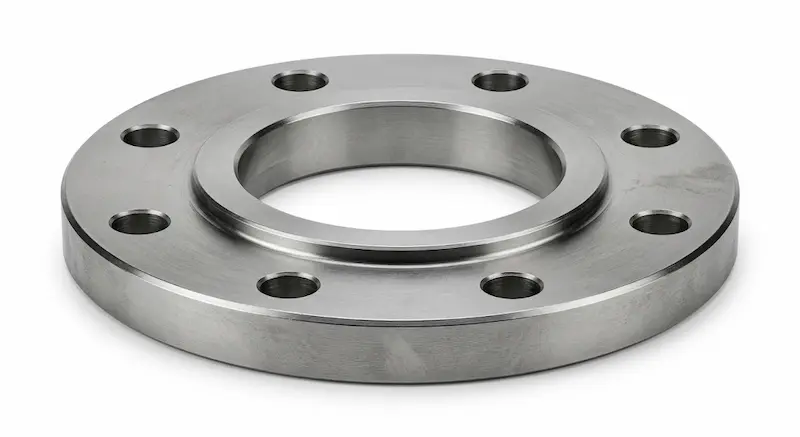

1. Định nghĩa flange

Flange (thường được gọi kỹ thuật là Backing Flange hoặc Lap Joint Flange) là một loại mặt bích được thiết kế đặc biệt để dùng kết hợp với một phụ kiện khác gọi là Stub End. Điểm khác biệt cốt lõi của loại này là nó không được hàn trực tiếp vào đường ống mà lồng vào phía sau đầu Stub End.

Đặc điểm nhận dạng và vận hành của flange:

• Khả năng xoay tự do: Vì không gắn chết vào ống, mặt bích có thể xoay 360 độ quanh trục ống.

• Căn chỉnh linh hoạt: Dễ dàng điều chỉnh vị trí các lỗ bulong sao cho khớp với mặt bích đối diện mà không cần tác động đến kết cấu ống.

• Tiết kiệm vật liệu: Phần tiếp xúc với lưu chất là Stub End (thường bằng inox), còn phần mặt bích siết có thể bằng thép carbon để giảm giá thành.

2. Nguyên lý hoạt động

Hệ thống kết nối sử dụng flange hoạt động dựa trên sự phối hợp của hai bộ phận rời rạc nhưng thống nhất về chức năng:

• Stub End (Đầu nối): Đây là phần được hàn trực tiếp vào đường ống. Nó có một mặt phẳng (gasket mặt bích) để tiếp xúc với gioăng làm kín và lưu chất bên trong.

• Backing Flange (Vòng siết): Đóng vai trò là khung giữ. Nó nằm phía sau gờ của Stub End, chịu trách nhiệm truyền lực siết từ bulong để ép chặt hai đầu ống lại với nhau.

Ưu điểm vượt trội: Khi lắp đặt, bạn có thể hàn Stub End vào ống trước mà không cần lo lắng về hướng lỗ bulong. Khi đưa hai đầu ống lại gần nhau, bạn chỉ cần xoay nhẹ flange là các lỗ bulong sẽ khớp hoàn hảo, triệt tiêu hoàn toàn sai lệch do thi công.

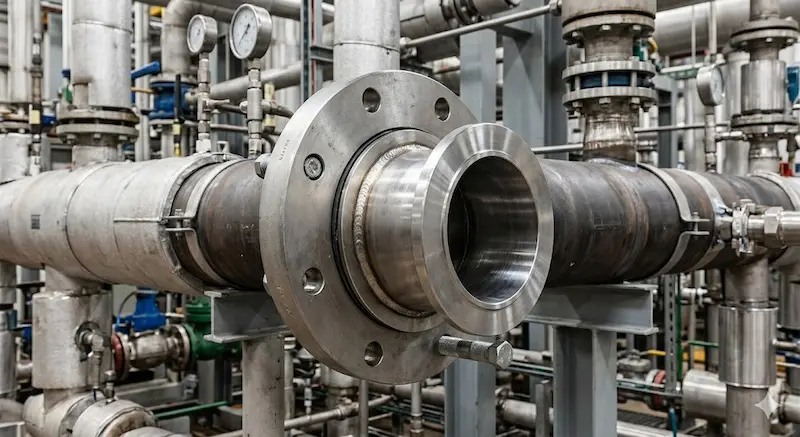

Phân tích chuyên sâu về flange

1. Phân loại flange phổ biến

Để đảm bảo tính đồng bộ toàn cầu, flange được sản xuất và phân loại khắt khe theo các hệ tiêu chuẩn và vật liệu khác nhau:

Theo tiêu chuẩn kỹ thuật:

• Hệ ANSI / ASME (Mỹ): Thường tính theo Class (như Class 150, 300).

• Hệ DIN (Đức/Châu Âu): Tính theo áp lực PN (như PN10, PN16).

• Hệ JIS (Nhật Bản): Tính theo đơn vị K (như 10K, 20K).

Theo vật liệu cấu tạo:

• Thép Carbon (A105, SS400): Dùng phổ biến để tiết kiệm chi phí cho các hệ thống không yêu cầu chống ăn mòn bề mặt.

• Inox 304 / 316: Dùng cho các môi trường yêu cầu vệ sinh hoặc chống gỉ sét tuyệt đối.

• Thép mạ kẽm: Giải pháp trung hòa giữa chi phí và khả năng chống oxy hóa ngoài trời.

2. Thông số kỹ thuật quan trọng không thể bỏ qua

Việc chọn sai thông số flange  sẽ dẫn đến tình trạng không thể lồng qua ống hoặc không khớp lỗ bulong của thiết bị đi kèm (van, bơm). Các chỉ số bạn cần kiểm tra gồm:

• Đường kính danh nghĩa (DN): Phải tương ứng với kích thước ống và Stub End.

• Áp lực làm việc: Quyết định độ dày của mặt bích. Áp lực càng cao (Class 300 hoặc PN25), mặt bích càng dày và nặng.

• Chi tiết lỗ bulong: Bao gồm đường kính lỗ, số lượng lỗ và đường kính tâm lỗ (PCD).

• Độ dày mặt bích: Phải đủ tiêu chuẩn để không bị cong vênh khi siết lực lớn.

Nhấn mạnh: Luôn kiểm tra tiêu chuẩn kết nối của hệ thống hiện tại (ví dụ: đang dùng van chuẩn JIS 10K thì phải mua flange chuẩn JIS 10K).

3. So sánh flange với các loại mặt bích khác

Tại sao không dùng Slip-on hay Weld Neck mà lại chọn Backing Flange? Hãy nhìn vào bảng so sánh dưới đây:

Giải thích chuyên sâu: Đối với đường ống inox 316 đắt tiền, nếu dùng Weld Neck inox sẽ rất tốn kém. Việc dùng Stub End inox kết hợp với flange bằng thép mạ kẽm giúp bạn giữ được khả năng chống ăn mòn bên trong ống mà vẫn giảm được tới 40-50% chi phí vật tư mặt bích.

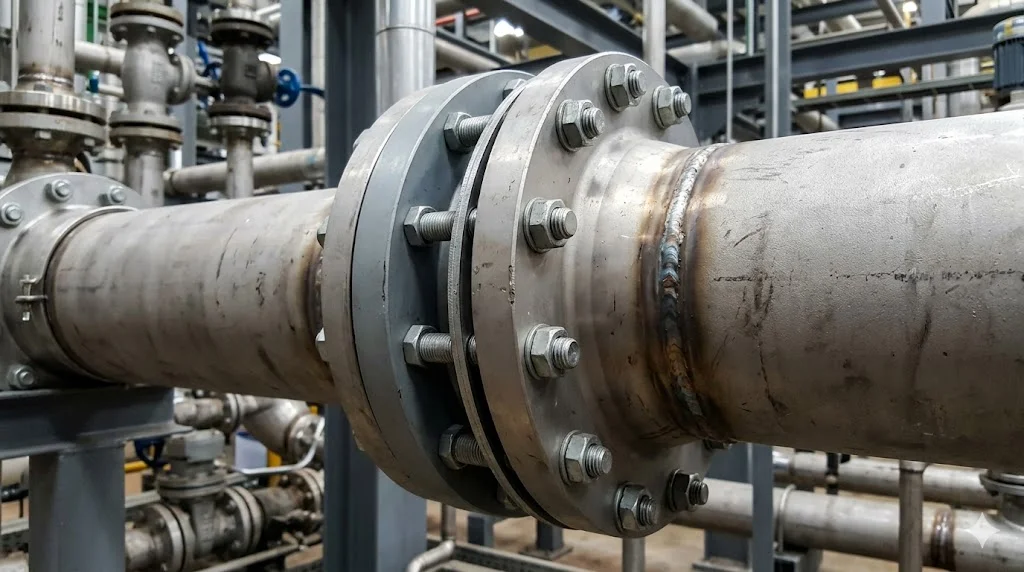

Ứng dụng thực tế và sai lầm thường gặp

1. Khi nào bạn thực sự cần dùng flange ?

Không phải mọi hệ thống đều cần sự linh hoạt này, nhưng flange là lựa chọn tối ưu trong các trường hợp:

• Hệ thống cần bảo trì thường xuyên: Những nơi cần tháo rời để vệ sinh hoặc thay thế van, bơm thường xuyên.

• Đường ống nhựa (HDPE, PVC): Đây là ứng dụng phổ biến nhất. Stub End nhựa sẽ được hàn nhiệt vào ống, và flange bằng thép sẽ đóng vai trò siết lực.

• Môi trường ăn mòn: Sử dụng Stub End bằng vật liệu chịu hóa chất kết hợp với bích thép bên ngoài để tối ưu hóa ngân sách.

• Không gian hẹp: Khi thi công ở những nơi khó xoay ống để căn lỗ bulong.

2. Những sai lầm "chết người" khi sử dụng

• Quên không dùng kèm Stub End: Flange không thể tự làm kín nếu không có phần gờ giữ của Stub End.

• Chọn sai tiêu chuẩn giữa các hệ: Nhầm lẫn giữa tiêu chuẩn ANSI (hệ inch) và JIS/DIN (hệ mm) khiến các lỗ bulong bị lệch nhau dù cùng kích thước DN.

• Bỏ qua độ kín của gioăng: Do mặt bích có thể xoay, đôi khi người thợ quên không căn chỉnh gioăng làm kín đúng tâm trước khi siết.

Hậu quả: Rò rỉ lưu chất gây thất thoát, lệch kết nối dẫn đến ứng suất dư làm nứt mối hàn và giảm tuổi thọ toàn bộ hệ thống.

Checklist: Hướng dẫn chọn và lắp đặt đúng chuẩn

1. Cách chọn flange backing "chuẩn không cần chỉnh"

•  Xác định loại ống: Ống thép, inox hay ống nhựa?

•  Chọn tiêu chuẩn đồng bộ: Đảm bảo cùng hệ với các thiết bị hiện có (Van, đồng hồ, máy bơm).

•  Xác định áp suất vận hành: Chọn Class hoặc PN phù hợp để tránh biến dạng bích.

• Lựa chọn vật liệu: Ưu tiên thép mạ kẽm hoặc inox cho môi trường ngoài trời.

2. Quy trình lắp đặt kỹ thuật

1. Lồng flange vào đường ống trước.

2. Hàn Stub End vào đầu ống (hoặc hàn nhiệt đối với ống nhựa).

3. Đặt gioăng làm kín vào giữa hai mặt Stub End.

4. Kéo mặt bích áp sát vào gờ Stub End, xoay nhẹ để các lỗ bulong thẳng hàng.

5. Xỏ bulong và siết đều tay theo hình sao (đối xứng) để lực ép được phân bổ phẳng.

3. Lưu ý quan trọng khi nghiệm thu

• Tuyệt đối không siết lệch một bên trước vì sẽ làm hỏng gioăng.

• Luôn kiểm tra khoảng cách hở giữa hai mặt bích sau khi siết.

• Thực hiện test áp lực (Hydrotest) để đảm bảo không có rò rỉ tại vị trí kết nối linh hoạt này.

FAQ: Câu hỏi thường gặp về flange backing

1. Flange có cần hàn vào ống không?

Không. Đây là đặc điểm lớn nhất của nó. Bạn chỉ hàn phần Stub End vào ống, còn flange sẽ trượt tự do trên ống.

2. Tại sao giá hệ thống backing flange + stub end đôi khi lại đắt hơn bích Slip-on?

Nếu dùng toàn bộ bằng thép, giá có thể cao hơn do có 2 phụ kiện. Tuy nhiên, nếu dùng cho ống inox, giải pháp này rẻ hơn nhiều vì bạn chỉ cần mua Stub End inox nhỏ, còn mặt bích lớn bên ngoài dùng thép rẻ tiền.

3. Flange xoay được thì có đảm bảo an toàn áp suất không?

Có, vì lực siết bulong ép mặt Stub End vào gioăng rất chặt. Khả năng xoay chỉ tồn tại khi chưa siết bulong, sau khi siết, nó sẽ cố định như các loại bích khác.

4. Ống nhựa HDPE có dùng được loại này không?

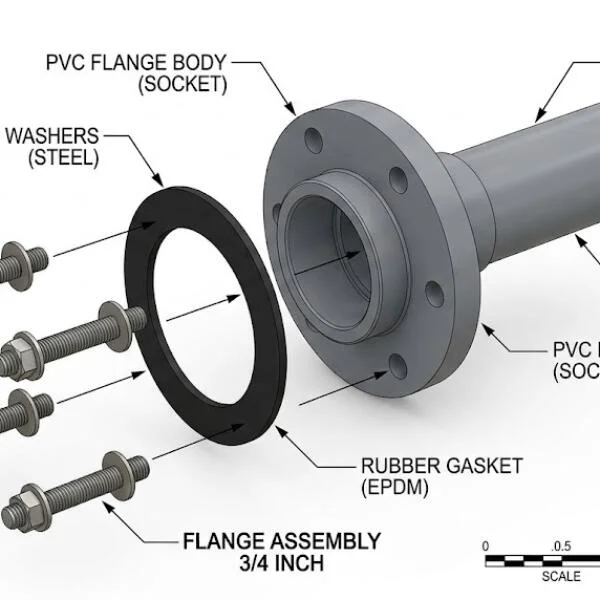

Có, đây là phương pháp kết nối mặt bích chuẩn nhất cho ống HDPE bằng cách dùng Stub End (đầu flange nhựa) và bích thép backing.

Kết luận

Flange không chỉ là một linh kiện cơ khí, mà là một giải pháp thông minh giúp tối ưu hóa cả về mặt kỹ thuật lắp đặt lẫn chi phí đầu tư. Với khả năng xoay tự do và căn chỉnh linh hoạt, nó giúp loại bỏ những sai sót không đáng có trong quá trình thi công, đặc biệt hiệu quả trong các hệ thống ống nhựa và ống inox công nghiệp.

Việc hiểu đúng và chọn đúng loại flange sẽ giúp hệ thống đường ống của bạn vận hành ổn định, an toàn và dễ dàng bảo trì trong tương lai Flange backing.
