Gate Valve: Giải Pháp Tối Ưu Cho Hệ Thống Đóng Mở Đường Ống Công Nghiệp

Trong thiết kế và vận hành hệ thống đường ống, việc lựa chọn sai loại van không chỉ dừng lại ở vấn đề kỹ thuật mà còn là bài toán về kinh phí và an toàn. Một sai lầm phổ biến là sử dụng van không đúng chức năng, dẫn đến tình trạng tắc nghẽn dòng chảy, hao mòn thiết bị nhanh chóng và sụt giảm hiệu suất vận hành toàn hệ thống. Trong đó, gate (van cổng) là thiết bị thường bị hiểu nhầm và sử dụng sai mục đích nhiều nhất.

Nhiều người dùng vẫn có thói quen sử dụng valve để điều tiết lưu lượng hoặc nhầm lẫn giữa chúng với ball valve (van bi) hay globe valve (van cầu). Điều này không chỉ gây hư hỏng đĩa van mà còn tiềm ẩn nguy cơ rò rỉ nghiêm trọng. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia, giúp bạn hiểu rõ bản chất, ứng dụng và cách lựa chọn valve chuẩn xác nhất cho công trình của mình.

Kiến thức nền: Gate valve là gì?

1. Định nghĩa gate valve

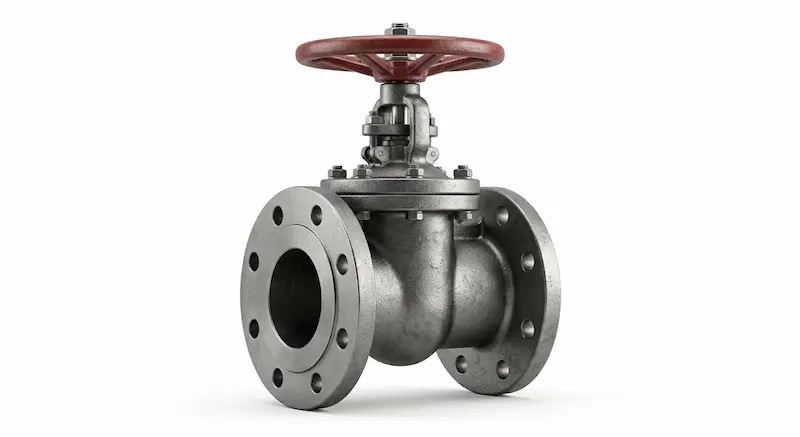

Gate (hay còn gọi là van cổng, van cửa) là một loại van công nghiệp được sử dụng chủ yếu để đóng hoặc mở hoàn toàn dòng chảy của lưu chất trong đường ống. Cơ chế hoạt động của van dựa trên việc nâng lên hoặc hạ xuống một đĩa van (giống như một cánh cổng) để ngăn chặn hoặc cho phép lưu chất đi qua.

Đặc điểm nhận dạng cốt lõi của gate chính là thiết kế dòng chảy thẳng. Khi van ở trạng thái mở hoàn toàn, đĩa van được nhấc lên hoàn toàn khỏi lòng ống, giúp lưu chất đi qua mà không gặp bất kỳ vật cản nào. Chính vì thế, loại van này có hệ số cản thủy lực cực thấp, gần như không gây tổn thất áp suất trên đường ống.

2. Nguyên lý hoạt động

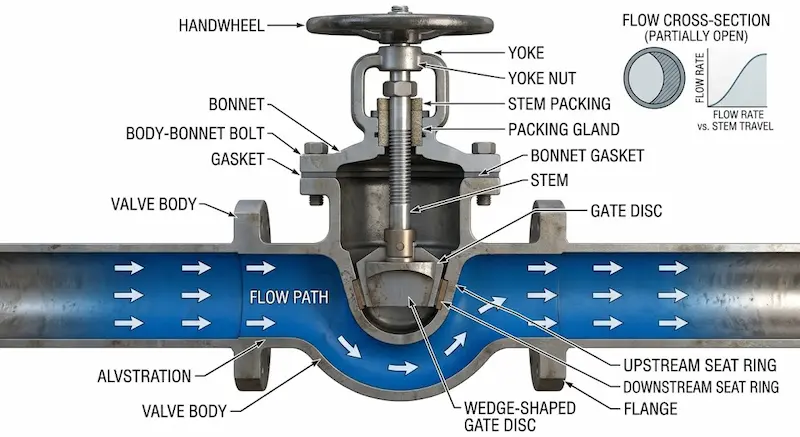

Nguyên lý vận hành của gate dựa trên chuyển động tịnh tiến của đĩa van theo phương vuông góc với dòng lưu chất:

• Cơ chế truyền động: Người vận hành xoay tay quay (handwheel), thông qua trục van (stem) có ren sẽ biến chuyển động quay thành chuyển động nâng hoặc hạ đĩa van.

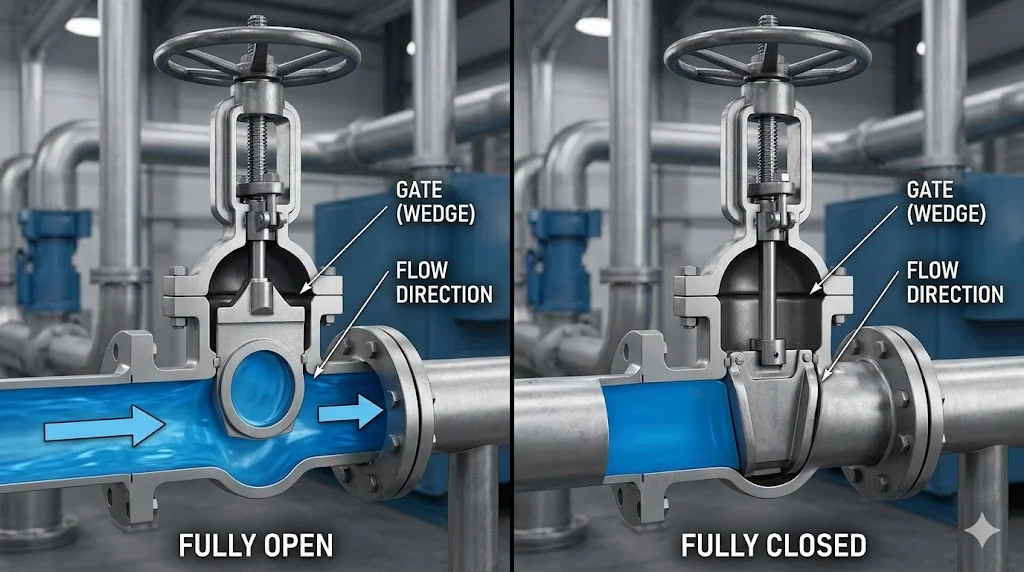

• Trạng thái đóng: Đĩa van được hạ xuống hết mức, ép chặt vào hai vòng đệm (seat) ở thân van để chặn đứng dòng chảy.

• Trạng thái mở: Đĩa van được kéo lên hoàn toàn vào nắp van (bonnet), giải phóng toàn bộ không gian cho dòng lưu chất.

Lưu ý quan trọng: Gate được thiết kế để chỉ hoạt động ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Các kỹ sư khuyến cáo tuyệt đối không sử dụng van này để điều tiết (throttle) dòng chảy, vì áp lực của lưu chất khi đi qua khe hở hẹp sẽ gây ra hiện tượng rung động mạnh và xói mòn đĩa van nhanh chóng.

Phân tích chuyên sâu về gate

1. Phân loại gate  theo đặc tính kỹ thuật

Để phù hợp với từng không gian lắp đặt và loại lưu chất, gate được chia thành nhiều biến thể khác nhau:

Theo thiết kế trục van:

• Rising Stem (Trục nổi): Khi mở van, trục van sẽ trồi lên cao. Điều này giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng/mở của van từ xa nhưng đòi hỏi không gian lắp đặt phía trên rộng rãi.

• Non-rising Stem (Trục chìm): Trục van nằm gọn trong thân van khi vận hành. Đây là giải pháp tối ưu cho các không gian hẹp hoặc hệ thống ngầm dưới lòng đất.

Theo vật liệu cấu tạo:

• Van cổng gang (Cast Iron): Dùng phổ biến trong hệ thống cấp thoát nước, PCCC với giá thành rẻ.

• Van cổng thép (Cast Steel): Chịu được áp suất và nhiệt độ cao trong ngành dầu khí, hơi nóng.

• Van cổng inox 304, 316): Chuyên dụng cho môi trường hóa chất ăn mòn hoặc thực phẩm vi sinh.

Theo kiểu kết nối:

• Nối ren: Thường dùng cho các đường ống nhỏ (dưới DN50).

• Mặt bích (Flanged): Kiểu nối phổ biến nhất, đảm bảo độ kín và chịu lực tốt cho ống lớn.

• Hàn (Welded): Dùng cho hệ thống áp suất cực cao, nơi yêu cầu độ kín tuyệt đối không thể tháo rời.

2. Thông số kỹ thuật cần đặc biệt lưu ý

Khi lựa chọn gate, việc sai lệch thông số có thể dẫn đến sự cố rò rỉ hoặc vỡ van ngay khi vận hành. Bạn cần kiểm tra 5 chỉ số sau:

• DN (Diameter Nominal): Kích thước danh nghĩa của van phải khớp với đường ống.

• Áp suất làm việc (PN/Class): Phải chịu được áp suất tối đa của hệ thống (ví dụ PN16, Class 150).

• Nhiệt độ: Đảm bảo vật liệu đệm (seat) và thân van không bị biến dạng ở nhiệt độ vận hành.

• Tiêu chuẩn sản xuất: ANSI (Mỹ), JIS (Nhật), DIN (Đức) – các tiêu chuẩn này ảnh hưởng đến kích thước mặt bích và lỗ bulong.

3. So sánh gate  với các loại van khác

Tại sao lại chọn gate  thay vì ball valve hay globe valve?

Giải thích chuyên sâu: Gate ưu việt ở chỗ nó cho phép dòng chảy đi thẳng hoàn toàn, giúp hệ thống không bị tụt áp. Trong khi đó, globe valve gây tổn thất áp suất rất lớn do dòng chảy phải bẻ hướng bên trong van. So với ball valve, gate thường có giá thành cạnh tranh hơn ở các kích cỡ lớn (từ DN200 trở lên).

Ứng dụng thực tế và những sai lầm thường gặp

1. Khi nào nên dùng gate?

Nhờ thiết kế bền bỉ và lưu thông tốt, gate là "trái tim" của các hệ thống:

• Hệ thống cấp nước sạch và xử lý nước thải: Sử dụng van cổng trục chìm hoặc nắp nhựa để chống gỉ.

• Hệ thống PCCC: Thường dùng loại trục nổi có tín hiệu điện để kiểm soát trạng thái van.

• Ngành dầu khí và hóa chất: Sử dụng các loại van thép đúc chịu áp suất cực cao.

• Nhà máy công nghiệp: Lắp đặt trên các đường ống chính cần lưu lượng ổn định.

2. Những sai lầm chết người và hệ quả

• Dùng để điều tiết lưu lượng: Đây là lỗi phổ biến nhất. Khi đĩa van nằm lơ lửng, nó sẽ bị dòng chất lỏng "đánh" liên tục gây ra hiện tượng xâm thực (cavitation), làm mòn vẹt đĩa van khiến van không bao giờ đóng kín được nữa.

• Đóng/mở quá nhanh: Dù hiếm gặp ở van tay nhưng với van cổng điều khiển điện, việc đóng quá nhanh có thể gây ra hiện tượng "búa nước" (water hammer) làm vỡ đường ống.

• Bỏ qua bảo trì: Trục van lâu ngày không được bôi trơn sẽ bị kẹt, hoặc rác bám ở đáy van khiến cổng không thể hạ xuống hết mức.

Hậu quả: Rò rỉ lưu chất, kẹt van gây tê liệt hệ thống và chi phí sửa chữa thay thế vô cùng tốn kém.

Checklist: Hướng dẫn lựa chọn và sử dụng đúng chuẩn

1. Cách chọn gate "đúng ngay từ đầu"

•  Xác định lưu chất: Nước sạch dùng van gang; dầu khí dùng van thép; hóa chất dùng inox.

•  Kiểm tra không gian lắp đặt: Hẹp dùng trục chìm, rộng rãi dùng trục nổi để dễ quan sát.

•  Chọn tiêu chuẩn mặt bích: Phải trùng khớp với tiêu chuẩn của hệ thống ống hiện có để lắp bulong.

•  Xác định áp suất: Luôn chọn van có áp suất danh định lớn hơn áp suất vận hành thực tế ít nhất 20%.

2. Quy trình sử dụng và vận hành

1. Chỉ dùng ON/OFF: Luôn đảm bảo van được mở hết cỡ hoặc đóng khít hoàn toàn.

2. Mở van: Xoay tay quay ngược chiều kim đồng hồ cho đến khi cảm thấy kịch tay thì dừng lại.

3. Đóng van: Xoay theo chiều kim đồng hồ, siết nhẹ tay ở vòng cuối để đảm bảo đĩa van ép sát vào ghế van.

4. Vệ sinh: Định kỳ xả cặn ở đáy van nếu sử dụng cho lưu chất có tạp chất.

3. Lưu ý bảo trì

• Tra mỡ bò vào trục van nổi định kỳ 3-6 tháng/lần.

• Kiểm tra bộ phận kín (gland packing) ở cổ van, nếu có dấu hiệu rò rỉ cần siết lại hoặc thay mới.

• Vận hành thử các van ít khi sử dụng để tránh tình trạng rỉ sét gây kẹt cứng.

FAQ: Những câu hỏi thường gặp về gate

1. Gate có dùng để điều chỉnh lưu lượng được không?

Tuyệt đối không. Thiết kế của nó không cho phép chịu lực xé của dòng chảy ở trạng thái nửa đóng nửa mở. Nếu cần điều tiết, hãy dùng globe valve hoặc butterfly valve.

2. Tại sao van cổng lại đóng mở chậm hơn van bi?

Vì cơ chế ren vít cần nhiều vòng xoay để nâng đĩa van đi hết hành trình. Điều này giúp ngăn chặn hiện tượng búa nước tốt hơn so với các loại van đóng nhanh.

3. Nên chọn van cổng trục nổi hay trục chìm?

Chọn trục nổi nếu bạn cần biết nhanh van đang mở hay đóng chỉ bằng cách nhìn qua. Chọn trục chìm khi không gian phía trên bị hạn chế (ví dụ dưới hầm, hố ga).

4. Gate có bị rò rỉ không?

Có, nếu đĩa van bị mòn do dùng để điều tiết hoặc có dị vật bám ở ghế van. Việc lắp đặt sai lệch tâm mặt bích cũng là nguyên nhân gây rò rỉ cổ van.

5. Giá gate phụ thuộc vào yếu tố nào?

Ba yếu tố quyết định giá là: Kích cỡ (DN), Vật liệu (Gang < Thép < Inox) và Xuất xứ thương hiệu.

Kết luận

Gate là lựa chọn tối ưu và kinh tế nhất cho các hệ thống đường ống yêu cầu đóng mở hoàn toàn với lưu lượng lớn và tổn thất áp suất thấp. Tuy nhiên, hiệu quả của van chỉ đạt được khi bạn sử dụng đúng chức năng ON/OFF và lựa chọn đúng vật liệu, tiêu chuẩn kỹ thuật.

Việc đầu tư vào một chiếc gate chất lượng và vận hành nó đúng cách sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và đảm bảo sự an toàn tuyệt đối cho công trình Gate valve.
