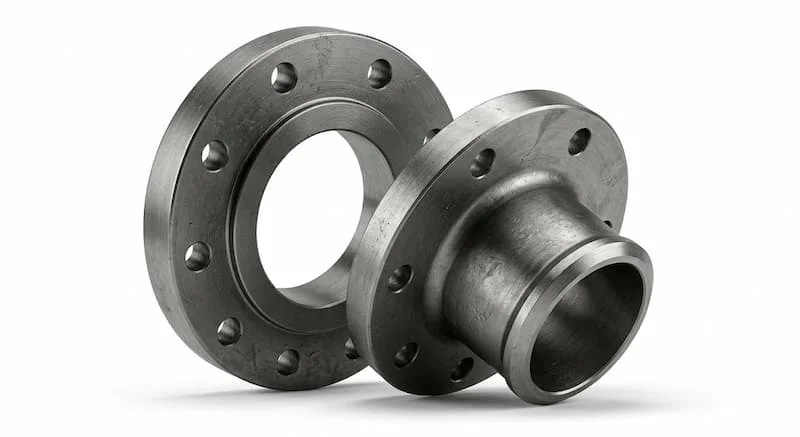

Joint Flange: Giải Pháp Kết Nối Ống Linh Hoạt Chống Rò Rỉ Hiệu Quả

Trong các hệ thống đường ống công nghiệp, việc kết nối các đoạn ống một cách chắc chắn và kín kẽ là ưu tiên hàng đầu. Bên cạnh các phương pháp hàn trực tiếp, joint flange (mặt bích khớp) nổi lên như một giải pháp thay thế thông minh, mang lại sự linh hoạt đáng kể trong quá trình lắp đặt và bảo trì. Bài viết này sẽ phân tích chi tiết về loại mặt bích này, từ phân loại, thông số kỹ thuật đến các ứng dụng thực tế và sai lầm cần tránh.

Phân loại joint flange phổ biến

Việc lựa chọn đúng loại Mặt Bích Khớp là yếu tố then chốt để đảm bảo hiệu suất và độ bền của hệ thống. Phân loại phổ biến nhất dựa trên hai khía cạnh chính: vật liệu và tiêu chuẩn.

Theo vật liệu

• Thép Carbon: Là loại phổ biến nhất nhờ sự cân bằng giữa chi phí và độ bền. Thường dùng cho các môi trường không ăn mòn như hệ thống cấp thoát nước sạch, khí nén.

• Inox (304, 316): Chuyên dụng cho các môi trường khắc nghiệt. Inox 316 có khả năng chống ăn mòn hóa chất vượt trội so với thép carbon, phù hợp cho ngành thực phẩm, hóa chất.

• Nhựa (PVC, PP): Được dùng cho các hệ thống ống nhựa, có ưu điểm nhẹ, dễ thi công và chống ăn mòn hóa chất tốt nhưng khả năng chịu nhiệt và áp suất thấp hơn kim loại.

Theo tiêu chuẩn

• ANSI: Tiêu chuẩn Mỹ, phổ biến trong ngành dầu khí và hóa chất.

• DIN: Tiêu chuẩn Đức, được áp dụng rộng rãi tại Châu Âu.

• JIS: Tiêu chuẩn Nhật Bản, thường thấy trong các thiết bị công nghiệp từ Châu Á.

Khi nào dùng inox vs thép carbon: Nếu môi trường làm việc chỉ yêu cầu độ bền cơ học cơ bản, thép carbon là lựa chọn kinh tế. Tuy nhiên, nếu hệ thống tiếp xúc với chất lỏng hoặc khí có tính ăn mòn, inox là bắt buộc để ngăn ngừa gỉ sét và nhiễm bẩn. Trong các môi trường ăn mòn cực độ, thép carbon mạ kẽm có thể là một giải pháp tạm thời, nhưng inox vẫn là lựa chọn bền vững nhất.

Thông số kỹ thuật Mặt Bích Khớp

Để đảm bảo việc lắp đặt chính xác và hệ thống vận hành kín kẽ, bạn cần nắm vững các thông số kỹ thuật cơ bản của một bộ Mặt Bích Khớp. Một điểm lưu ý cốt lõi là sự đồng bộ giữa mặt bích và stub end (đầu ống).

Các thông số kỹ thuật quan trọng bao gồm:

• DN / Inch: Đường kính danh nghĩa của ống, quyết định kích thước tổng thể của mặt bích.

• OD (Đường Kính Ngoài): Kích thước toàn bộ của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số cực kỳ quan trọng; nếu PCD không khớp, bu lông sẽ không thể luồn qua.

• Số Lỗ Bu Lông: Số lượng bu lông cần thiết để kết nối mặt bích.

• Áp Suất (PN / Class): Khả năng chịu áp lực của mặt bích.

Lưu ý: Mặt bích phải khớp hoàn toàn với stub end về mọi thông số kỹ thuật, đặc biệt là kích thước đường kính trong của stub end phải phù hợp với đường kính ngoài của ống được kết nối. Sai tiêu chuẩn giữa hai thành phần này sẽ dẫn đến việc không lắp được hoặc tệ hơn là gây ra rò rỉ dưới áp lực.

So sánh Mặt Bích Khớp với các loại flange khác

Sự lựa chọn giữa Mặt Bích Khớp và các loại mặt bích khác như weld neck hay slip-on phụ thuộc lớn vào yêu cầu về độ cứng và sự linh hoạt của hệ thống.

• Mặt Bích Khớp: Mang lại sự linh hoạt tối đa nhờ khả năng xoay mặt bích quanh ống. Điều này cực kỳ hữu ích trong các không gian hẹp hoặc khi vị trí các lỗ bu lông khó căn chỉnh.

• Weld Neck Flange: Có thiết kế cổ cao, được hàn đối đầu với ống. Loại này rất cứng, chịu được áp suất và nhiệt độ cao nhưng không có sự linh hoạt khi lắp đặt.

• Slip-On Flange: Dễ lắp đặt hơn weld neck nhưng không thể xoay như Mặt Bích Khớp sau khi đã được hàn. Khả năng chịu áp cũng thấp hơn weld neck.

Nếu hệ thống của bạn yêu cầu tháo lắp thường xuyên để bảo trì hoặc khó căn chỉnh vị trí các lỗ bu lông ban đầu, Mặt Bích Khớp là giải pháp phù hợp nhất nhờ tính linh hoạt của nó. Tuy nhiên, đối với các ứng dụng chịu áp lực cực cao, weld neck flange vẫn là lựa chọn ưu việt hơn.

Khi nào nên dùng Mặt Bích Khớp?

Tính linh hoạt của Mặt Bích Khớp khiến nó trở thành lựa chọn hàng đầu trong nhiều tình huống và hệ thống cụ thể, đặc biệt là khi sự tháo lắp dễ dàng là một yêu cầu.

Các hệ thống thường sử dụng bao gồm:

• Hệ Thống Hóa Chất: Cho phép tháo lắp dễ dàng các đoạn ống hoặc thiết bị để vệ sinh hoặc thay thế mà không cần cắt ống.

• Hệ Thống Thực Phẩm: Đảm bảo khả năng vệ sinh định kỳ dễ dàng, đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm.

• Hệ Thống Nước: Thích hợp cho các đoạn ống cần tháo lắp thường xuyên trong các trạm bơm hoặc hệ thống xử lý nước.

Các tình huống cụ thể:

• Khó Căn Chỉnh Lỗ Bu Lông: Trong các không gian chật hẹp, việc xoay mặt bích giúp dễ dàng khớp các lỗ bu lông mà không cần di chuyển cả đoạn ống.

• Cần Tháo Lắp Thường Xuyên: Tính năng xoay cho phép tháo lắp nhanh chóng hơn so với các phương pháp hàn cố định.

Sai lầm thường gặp khi dùng Mặt Bích Khớp

Mặc dù có nhiều ưu điểm, việc sử dụng Mặt Bích Khớp không đúng cách có thể dẫn đến những hậu quả nghiêm trọng về an toàn và hiệu suất hệ thống.

Các sai lầm phổ biến nhất:

1. Không Dùng Stub End Đúng Loại: Một bộ Mặt Bích Khớp bắt buộc phải đi kèm với một stub end phù hợp. Việc sử dụng stub end sai kích thước hoặc vật liệu không chỉ gây khó khăn cho việc lắp đặt mà còn tạo ra điểm yếu dễ rò rỉ.

2. Chọn Sai Vật Liệu: Dùng thép carbon cho môi trường ăn mòn hoặc nhựa cho nhiệt độ cao là một lỗi cơ bản.

3. Không Kiểm Tra Tiêu Chuẩn: Lắp mặt bích theo tiêu chuẩn ANSI vào một stub end theo tiêu chuẩn DIN hoặc JIS là một sai lầm chết người, dẫn đến việc bu lông không khớp lỗ và hệ thống không thể kết nối.

Hậu quả: Tất cả các sai lầm trên đều dẫn đến một hoặc hai hậu quả chính: rò rỉ chất lỏng/khí gây nguy hiểm và không lắp được hệ thống, gây lãng phí thời gian và chi phí.

Checklist: Cách chọn Mặt Bích Khớp chuẩn

Để đảm bảo bạn chọn đúng loại Mặt Bích Khớp cho dự án của mình, hãy áp dụng một checklist chặt chẽ trước khi mua hàng.

Checklist chi tiết:

• Chọn Đúng DN: Xác định đường kính danh nghĩa của ống.

• Chọn Đúng Stub End: Đảm bảo stub end đồng bộ hoàn toàn với mặt bích.

• Kiểm Tra Tiêu Chuẩn: Xác nhận tiêu chuẩn mặt bích (ANSI / DIN / JIS) phù hợp với các thiết bị hiện có trong hệ thống.

• Chọn Vật Liệu Phù Hợp: Lựa chọn thép, inox hoặc nhựa dựa trên môi trường làm việc.

• Kiểm Tra Áp Suất: Đảm bảo khả năng chịu áp lực của mặt bích (PN / Class) đáp ứng yêu cầu vận hành.

Lưu ý quan trọng khi lắp đặt Mặt Bích Khớp

Quy trình lắp đặt chính xác là yếu tố quyết định để đảm bảo hệ thống không bị rò rỉ và vận hành ổn định.

Các lưu ý chính khi lắp đặt:

1. Căn Chỉnh Trước Khi Siết: Trước khi siết bu lông, hãy xoay mặt bích để các lỗ bu lông hoàn toàn khớp nhau, tránh tình trạng vênh lệch.

2. Dùng Gioăng Phù Hợp: Lựa chọn gioăng (gasket) phù hợp với vật liệu mặt bích, loại chất lỏng/khí và áp suất/nhiệt độ làm việc.

3. Siết Đều Bu Lông: Siết bu lông theo hình sao để lực ép phân bổ đều lên bề mặt gioăng, ngăn ngừa sự biến dạng và rò rỉ.

FAQ – Những câu hỏi thường gặp về Mặt Bích Khớp

1. Mặt Bích Khớp có phải lap joint flange không?

Thường là cùng một loại. Tuy nhiên, "lap joint" đôi khi được hiểu là kiểu mặt bích có phần cổ thấp hơn. Cả hai đều cho phép xoay mặt bích quanh ống.

2. Có cần stub end không?

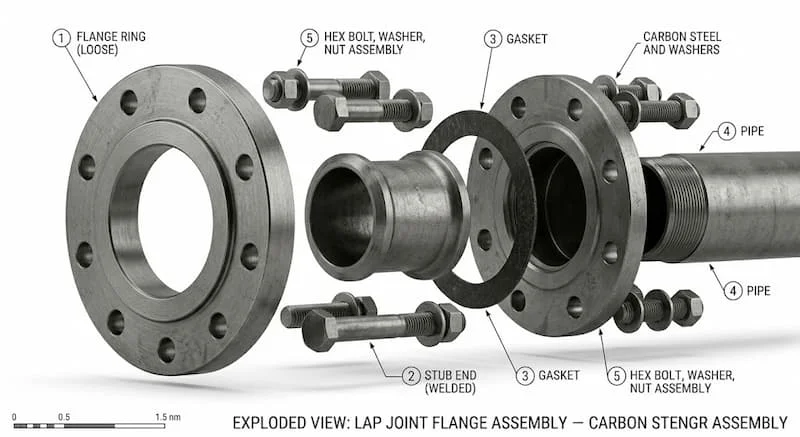

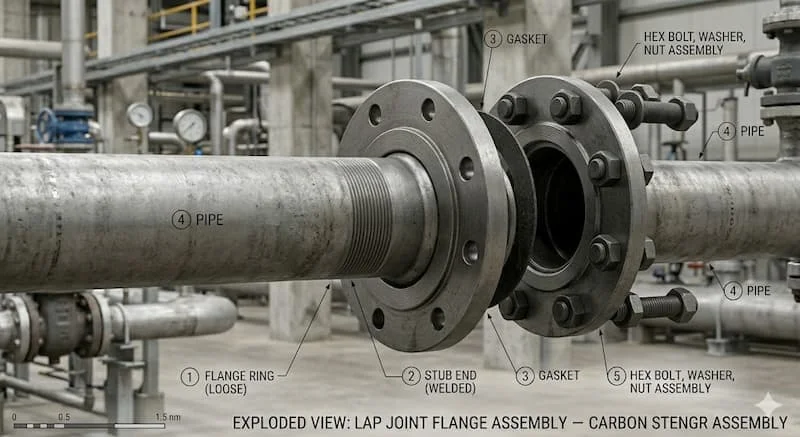

Có, đây là phần bắt buộc. Mặt bích Mặt Bích Khớp được luồn vào ống, nhưng để tạo ra bề mặt đệm cho gioăng, bạn cần hàn một cái stub end vào đầu ống.

3. Khi nào nên dùng loại này?

Khi bạn cần linh hoạt tối đa trong lắp đặt, dễ dàng căn chỉnh các lỗ bu lông hoặc cần tháo lắp thường xuyên các đoạn ống.

4. Có chịu áp cao không?

Khấp hơn weld neck flange. Mặt Bích Khớp thường được thiết kế cho các ứng dụng có áp suất trung bình đến thấp, không thích hợp cho các môi trường có áp suất và nhiệt độ cực cao.

Kết luận

Mặt Bích Khớp là một giải pháp kết nối ống thông minh, mang lại sự linh hoạt đáng kể trong quá trình lắp đặt và bảo trì. Khả năng xoay mặt bích giúp giảm thiểu sai lỗi lệch lỗ bu lông, đặc biệt hữu ích trong các không gian hẹp. Tuy nhiên, việc lựa chọn và lắp đặt sai cách có thể dẫn đến rò rỉ nghiêm trọng. Bằng cách hiểu rõ phân loại, thông số kỹ thuật và các lưu ý quan trọng trong bài viết này, bạn có thể hoàn toàn tin tưởng vào sự an toàn và hiệu suất của hệ thống.

Nếu bạn đang phân vân chưa biết chọn loại joint flange nào cho công trình của mình, hãy liên hệ với các đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu. Đừng để một sai sót nhỏ trong việc chọn vật liệu hay tiêu chuẩn mặt bích làm ảnh hưởng đến tiến độ của cả một dự án lớn của joint flange.
