Luppe Bơm Định Lượng: Chi Tiết Nhỏ Quyết Định Độ Chính Xác Toàn Hệ Thống

Trong vận hành các hệ thống xử lý nước hay châm hóa chất công nghiệp, một tình huống oái oăm thường xuyên xảy ra: Bơm định lượng vẫn chạy, động cơ vẫn rung nhưng lưu lượng đầu ra lại không chính xác, thậm chí là không lên nước. Khi hóa chất được cấp sai liều lượng, toàn bộ quy trình sản xuất phía sau sẽ bị ảnh hưởng, gây lãng phí nguyên liệu hoặc làm hỏng mẻ hàng trị giá hàng tỷ đồng.

Sai lầm phổ biến của nhiều kỹ thuật viên là đổ lỗi ngay cho động cơ hay màng bơm. Tuy nhiên, thực tế kiểm tra cho thấy, thủ phạm thường nằm ở một chi tiết nhỏ bé nhưng cực kỳ quan trọng: Luppe bơm định lượng (hay còn gọi là van một chiều). Đây là linh kiện trực tiếp kiểm soát dòng chảy, đảm bảo tính "định lượng" của thiết bị.

Hiểu đúng về vai trò, cấu tạo và cách chọn lựa luppe bơm định lượng không chỉ giúp bạn duy trì hệ thống ổn định mà còn tiết kiệm tối đa chi phí bảo trì lâu dài. Hãy cùng đi sâu vào phân tích chi tiết phụ kiện này dưới góc độ chuyên gia.

Luppe bơm định lượng là gì?

Về mặt kỹ thuật, luppe bơm định lượng thực chất là hệ thống các van một chiều được thiết kế đặc biệt để tích hợp vào đầu hút và đầu xả của bơm. Chức năng cốt yếu của nó là chỉ cho phép hóa chất đi theo một hướng duy nhất (từ bồn chứa vào buồng bơm và từ buồng bơm ra ngoài hệ thống) và ngăn chặn hoàn toàn dòng chảy ngược lại.

Vị trí lắp đặt của luppe thường chia làm hai cụm:

• Cụm van hút (Inlet valve): Nằm ở phía dưới đầu bơm, giúp giữ mồi và cho phép chất lỏng đi vào khi màng bơm co lại.

• Cụm van xả (Outlet valve): Nằm ở phía trên đầu bơm, ngăn không cho áp suất từ đường ống đẩy ngược chất lỏng vào buồng bơm khi màng bơm đẩy ra.

Cần phải nhấn mạnh rằng: Nếu không có luppe, bơm định lượng sẽ mất đi chức năng "định lượng". Lúc đó, nó chỉ đơn thuần là một thiết bị tạo áp suất nhưng không thể kiểm soát chính xác thể tích mỗi nhịp bơm, khiến sai số tăng lên mức không thể kiểm soát.

Nguyên lý hoạt động của luppe

Cơ chế vận hành của luppe bơm định lượng dựa trên sự chênh lệch áp suất được tạo ra bởi chuyển động tịnh tiến của màng bơm hoặc piston.

1. Chu kỳ hút: Khi màng bơm kéo lùi lại, áp suất trong buồng bơm giảm xuống thấp hơn áp suất ở đường ống hút. Lúc này, luppe đầu hút sẽ mở ra, đồng thời luppe đầu xả bị áp suất ngược đóng chặt lại. Chất lỏng được hút vào buồng chứa.

2. Chu kỳ đẩy: Khi màng bơm đẩy tới, áp suất buồng bơm tăng vọt. Áp suất này đẩy luppe đầu xả mở ra và ép chặt luppe đầu hút đóng lại. Chất lỏng được đưa ra ngoài theo một thể tích đã tính toán trước.

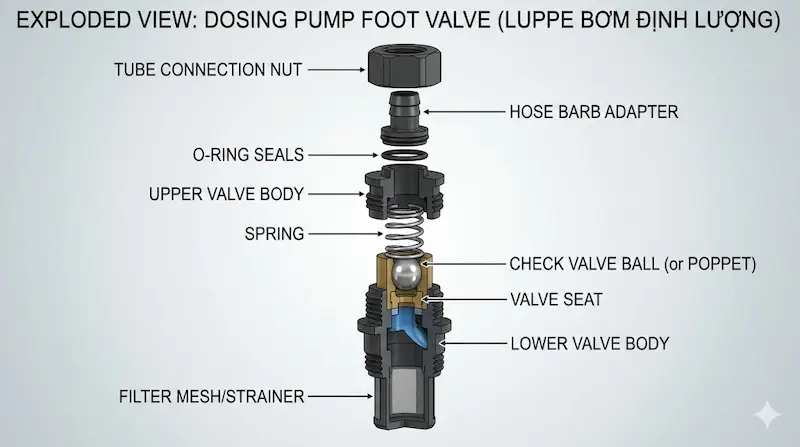

Hiện nay, luppe thường sử dụng hai dạng cấu tạo chính để đóng ngắt:

• Dạng bi (Ball valve): Sử dụng một viên bi tròn (thủy tinh, gốm hoặc inox) tựa trên một đế van. Đây là dạng phổ biến nhất nhờ độ kín cao và ít bị kẹt.

• Dạng đĩa (Disc): Sử dụng đĩa phẳng hoặc nấm lò xo, thường dùng cho các loại bơm có lưu lượng lớn hoặc dung dịch có độ nhớt cao.

Sự nhạy bén của luppe trong việc đóng/mở ảnh hưởng trực tiếp đến hiệu suất hút và độ chính xác của mỗi nhịp bơm. Chỉ cần một độ trễ nhỏ hoặc một vết rò rỉ nhẹ tại đế van, hiệu suất hệ thống sẽ sụt giảm ngay lập tức.

Phân loại luppe bơm định lượng chuyên sâu

Việc phân loại đúng giúp khách hàng lựa chọn được linh kiện tương thích nhất với môi trường làm việc khắc nghiệt của hóa chất.

Theo cấu tạo cơ khí

• Luppe bi (Ball check valve): Là dòng tiêu chuẩn, cực kỳ bền bỉ với các loại hóa chất lỏng. Viên bi có trọng lượng được tính toán để đóng nhanh ngay khi nhịp đẩy kết thúc.

• Luppe lò xo: Sử dụng lực đẩy của lò xo để ép chặt van. Loại này hoạt động tốt trong các hệ thống có áp suất đối kháng cao, đảm bảo van đóng kín tuyệt đối.

• Luppe màng: Thường dùng cho các loại dung dịch có chứa tạp chất nhỏ hoặc bùn loãng để tránh tình trạng kẹt bi.

Theo vật liệu chế tạo

Đây là yếu tố sống còn khi làm việc với hóa chất:

• Nhựa (PVC, PVDF, PP): Chống ăn mòn cực tốt đối với axit mạnh, bazơ hoặc các chất oxy hóa. PVDF là lựa chọn cao cấp nhất cho các hóa chất đặc nóng.

• Inox (SS316): Chịu được áp suất rất cao và nhiệt độ lớn, nhưng cần tránh các môi trường chứa Clo vì dễ bị ăn mòn rỗ.

• Teflon (PTFE): Thường được dùng làm đệm hoặc màng van nhờ khả năng kháng gần như mọi loại hóa chất và chịu nhiệt độ ưu việt.

👉 Lời khuyên từ chuyên gia: Hãy kiểm tra kỹ bảng tương thích hóa chất (Chemical Compatibility Chart) trước khi mua. Một chiếc luppe nhựa PVC dùng cho dung môi hữu cơ sẽ bị biến dạng chỉ sau vài giờ hoạt động.

Các thông số kỹ thuật không thể bỏ qua

Để hệ thống vận hành trơn tru, việc chọn van một chiều cần khớp với các thông số sau của bơm chính:

• Áp suất làm việc (Working Pressure): Luppe đầu xả phải chịu được áp suất đối kháng của đường ống hệ thống. Nếu chọn loại chịu áp thấp, luppe có thể bị vỡ hoặc hở van.

• Lưu lượng tối đa (Max Flow): Kích thước của luppe phải đảm bảo không gây ra hiện tượng thắt nút cổ chai, làm giảm lưu lượng thực tế của bơm.

• Độ kín (Leakage rate): Đây là thông số quan trọng nhất. Một luppe chất lượng cao phải có độ rò rỉ bằng 0 ở điều kiện tĩnh để đảm bảo độ chính xác định lượng.

• Kích thước kết nối: Phải tương thích tuyệt đối với ren hoặc ống của đầu bơm (ví dụ: ren 1/2", ống 4/6mm hoặc 6/12mm).

Nhấn mạnh: Chọn sai vật liệu không chỉ làm hỏng luppe mà còn có thể khiến hóa chất rò rỉ ra ngoài, gây nguy hiểm cho người vận hành và làm hỏng các linh kiện điện tử của bơm.

Vì sao luppe ảnh hưởng trực tiếp đến độ chính xác của bơm?

Có một con số thống kê đáng kinh ngạc trong ngành: 80% các lỗi liên quan đến sai số lưu lượng bơm định lượng thực tế bắt nguồn từ van và luppe, chứ không phải do màng bơm.

Tại sao lại như vậy?

• Nếu luppe không kín: Khi bơm đẩy, một phần hóa chất thay vì đi ra đầu xả lại bị dội ngược về đầu hút qua khe hở của luppe hút. Điều này làm giảm thể tích thực nhận, khiến lưu lượng luôn thấp hơn cài đặt.

• Nếu luppe mở chậm: Do lò xo quá cứng hoặc bi bị dính do hóa chất kết tinh, bơm sẽ mất nhiều thời gian hơn để bắt đầu dòng chảy, làm hiệu suất hút sụt giảm đáng kể.

• Nếu luppe bị kẹt: Một mảnh rác nhỏ hoặc cặn hóa chất lọt vào đế van sẽ khiến bi không thể đóng. Khi đó, bơm chạy nhưng chỉ có sự luân chuyển dầu tại chỗ, lưu lượng bằng 0.

Insight: Độ chính xác của bơm định lượng phụ thuộc vào việc "cắt" dòng chảy dứt khoát của luppe. Nếu luppe hoạt động lờ đờ, sai số 5-10% là điều khó tránh khỏi.

Ứng dụng thực tế: Khi nào cần thay luppe?

Việc nhận biết các dấu hiệu xuống cấp của luppe bơm định lượng sẽ giúp bạn chủ động trong kế hoạch bảo trì, tránh dừng máy đột ngột.

Dấu hiệu cần thay thế ngay:

• Bơm vẫn hoạt động nhưng không thấy hóa chất di chuyển trong ống hút.

• Lưu lượng chập chờn, lúc mạnh lúc yếu dù áp suất hệ thống không đổi.

• Nhìn thấy hóa chất chảy ngược từ ống xả vào buồng bơm khi máy dừng.

• Vỏ luppe có dấu hiệu nứt, biến màu do bị hóa chất ăn mòn.

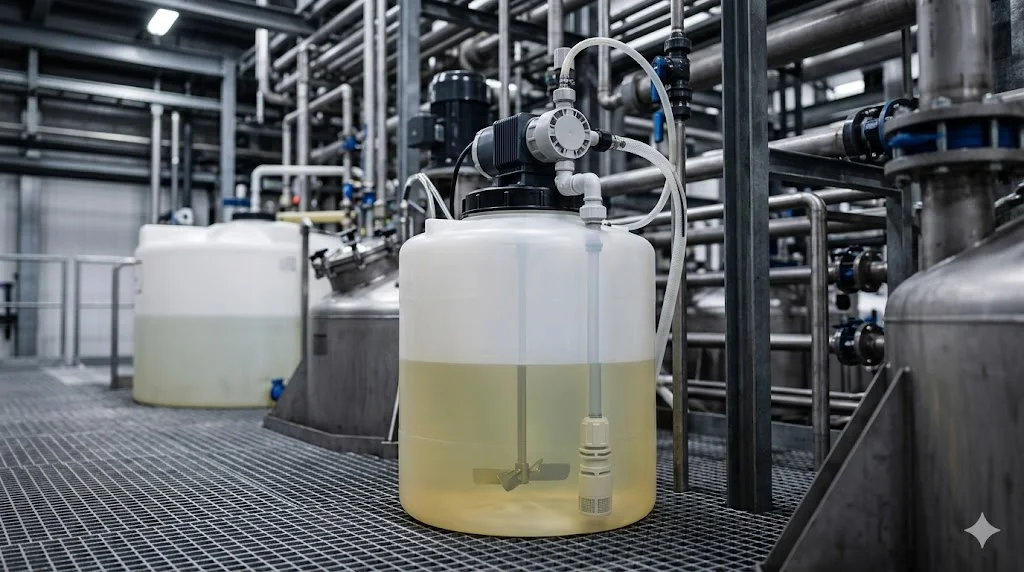

Ngành ứng dụng tiêu biểu:

• Xử lý nước: Châm Chlorine khử trùng, châm PAC keo tụ. Luppe cần chịu được tính oxy hóa cực mạnh.

• Công nghiệp hóa chất: Vận chuyển axit, kiềm đặc. Yêu cầu vật liệu nhựa chịu hóa chất cao cấp.

• Thực phẩm & Dược phẩm: Yêu cầu luppe inox 316 hoặc nhựa đạt chuẩn vệ sinh an toàn.

Chu kỳ thay thế: Tùy vào môi trường, nhưng với các hóa chất có khả năng kết tinh (như vôi hoặc xút), chuyên gia khuyến cáo nên vệ sinh mỗi 3 tháng và thay mới sau 6-12 tháng vận hành liên tục.

Sai lầm thường gặp và hậu quả

Trong quá trình tư vấn kỹ thuật, chúng tôi ghi nhận 3 sai lầm "chí mạng" sau:

1. Lắp ngược chiều luppe: Đây là lỗi cơ bản nhất. Luppe luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến bơm không thể hút hoặc đẩy, dẫn đến quá áp và rách màng bơm.

2. Sử dụng luppe của bơm nước thông thường: Nhiều người tiết kiệm bằng cách dùng van một chiều dân dụng. Các loại này không có độ kín khít và độ nhạy cần thiết, dẫn đến sai số định lượng cực lớn.

3. Không vệ sinh định kỳ: Hóa chất để lâu ngày không chạy máy dễ bị kết tinh, đóng cặn quanh viên bi luppe. Khi khởi động lại, bi bị kẹt cứng làm hỏng đầu bơm.

👉 Hậu quả: Không chỉ là hỏng một linh kiện vài trăm nghìn đồng, mà là sai lệch quy trình sản xuất, gây hỏng hóc cho các thiết bị đắt tiền phía sau và tăng chi phí nhân công xử lý sự cố.

Checklist chọn và sử dụng luppe bơm định lượng chuẩn chuyên gia

Để tối ưu hóa hiệu suất, hãy thực hiện theo bộ checklist sau:

Khi lựa chọn:

• Xác định chính xác tên và nồng độ hóa chất.

• Kiểm tra áp suất thực tế tại điểm châm.

• Chọn vật liệu thân van và bi van tương thích (ví dụ: Bi gốm cho Axit, Bi Inox cho dầu).

Khi lắp đặt:

• Quan sát mũi tên hướng dòng chảy trên thân luppe.

• Siết chặt các đầu kết nối, đảm bảo không có khí lọt vào đường hút (hở khí là nguyên nhân hàng đầu khiến bơm không lên nước).

Khi vận hành:

• Kiểm tra định kỳ 1 lần/tháng để phát hiện rò rỉ.

• Theo dõi lưu lượng thực tế so với cài đặt trên mặt bơm.

Khi bảo trì:

• Tháo rời cụm luppe, vệ sinh bi và đế van bằng dung dịch tẩy rửa nhẹ.

• Kiểm tra bề mặt bi: nếu có vết trầy xước hoặc mòn vẹt, cần thay thế ngay để đảm bảo độ kín.

Câu hỏi thường gặp (FAQ)

1. Luppe bơm định lượng có giống van một chiều thông thường không?

 Về bản chất nguyên lý là giống nhau, nhưng thiết kế của luppe định lượng có độ chính xác cao hơn rất nhiều, vật liệu chống ăn mòn đặc chủng và lực mở van được tính toán cực kỳ nhạy để khớp với nhịp đập của màng bơm.

2. Tại sao bơm chạy nhưng không hút được hóa chất?

 Đến 90% là do luppe đầu hút bị hở khí hoặc bi bị dính chặt vào đế van do hóa chất kết tinh. Bạn nên tháo luppe ra và vệ sinh sạch bằng nước ấm.

3. Có thể dùng luppe inox cho mọi loại hóa chất không?

 Không. Inox 316 rất bền nhưng sẽ bị "ăn thủng" nhanh chóng bởi axit Clohydric (HCl) hoặc các gốc Clo. Với axit, hãy trung thành với nhựa PVDF hoặc PVC.

Kết luận

Dù chỉ là một bộ phận nhỏ trong tổng thể hệ thống, luppe bơm định lượng chính là "người gác cổng" quyết định sự thành bại của quy trình định lượng hóa chất. Hiểu rõ về cấu tạo, nguyên lý và lựa chọn vật liệu đúng đắn không chỉ giúp bơm vận hành ổn định mà còn giúp doanh nghiệp tiết kiệm hàng chục triệu đồng chi phí hóa chất lãng phí mỗi năm.

Insight cuối cùng: Đừng đợi đến khi bơm hỏng mới kiểm tra luppe. Một kế hoạch bảo trì định kỳ cho các van một chiều này chính là cách rẻ nhất để kéo dài tuổi thọ cho chiếc bơm định lượng đắt tiền của bạn.
