Bơm Piston Tự Điều Chỉnh Lưu Lượng: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Thủy Lực

Trong vận hành thực tế, không ít kỹ sư đối mặt với tình trạng hệ thống thủy lực bị dao động lưu lượng bất thường. Khi máy hoạt động, tải trọng thay đổi liên tục nhưng lưu lượng cung cấp từ bơm lại cứng nhắc, dẫn đến hiện tượng máy chạy rung giật, sinh nhiệt cao và hao tổn năng lượng vô ích. Đây là hệ quả tất yếu khi sử dụng các dòng bơm cố định cho những ứng dụng đòi hỏi sự linh hoạt.

Vấn đề cốt lõi nằm ở chỗ: Bơm cố định không thể đáp ứng chính xác nhu cầu của tải tại từng thời điểm. Để giải quyết triệt để bài toán này, bơm piston tự điều chỉnh lưu lượng đã ra đời như một giải pháp công nghệ then chốt. Tuy nhiên, việc hiểu sai cơ chế vận hành hoặc chọn sai thông số kỹ thuật có thể khiến hệ thống hoạt động kém hiệu quả, thậm chí gây hỏng hóc nghiêm trọng. Bài viết này sẽ phân tích sâu về dòng bơm này dưới góc nhìn chuyên gia để giúp bạn có lựa chọn tối ưu nhất.

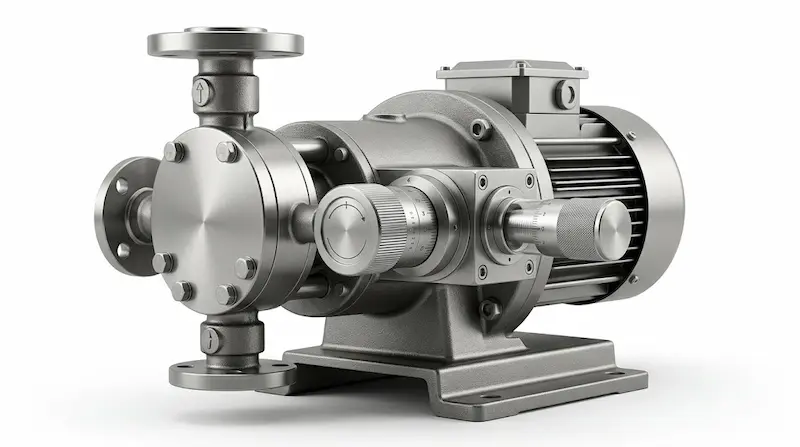

Bơm piston tự điều chỉnh lưu lượng là gì?

Bơm piston tự điều chỉnh lưu lượng (Variable Displacement Piston Pump) là dòng bơm thủy lực cao cấp có khả năng thay đổi thể tích làm việc (displacement) ngay trong chu kỳ quay dựa trên tín hiệu áp suất hoặc yêu cầu từ tải thực tế. Khác với dòng bơm bánh răng hay bơm piston lưu lượng cố định vốn luôn đẩy một lượng dầu nhất định ra hệ thống bất kể tải nặng hay nhẹ, dòng bơm này sở hữu sự "linh hoạt" trong việc điều tiết đầu ra.

Điểm đặc trưng lớn nhất của thiết bị này là không chạy lưu lượng cố định. Nó có khả năng tự cắt giảm lưu lượng về mức tối thiểu khi hệ thống đạt áp suất cài đặt và chỉ cung cấp đúng lượng dầu cần thiết để duy trì hoạt động. Thành phần cấu tạo chính quyết định khả năng này bao gồm:

• Piston: Các chi tiết tịnh tiến tạo ra lực nén dầu.

• Đĩa nghiêng (Swash plate): Bộ phận thay đổi hành trình của piston.

• Bộ điều khiển lưu lượng (Compensator): Hệ thống van điều chỉnh góc nghiêng của đĩa dựa trên áp suất phản hồi.

Việc ứng dụng dòng bơm này giúp doanh nghiệp tối ưu hóa năng lượng đáng kể, giảm tải cho động cơ điện và kéo dài tuổi thọ cho toàn bộ hệ thống thủy lực.

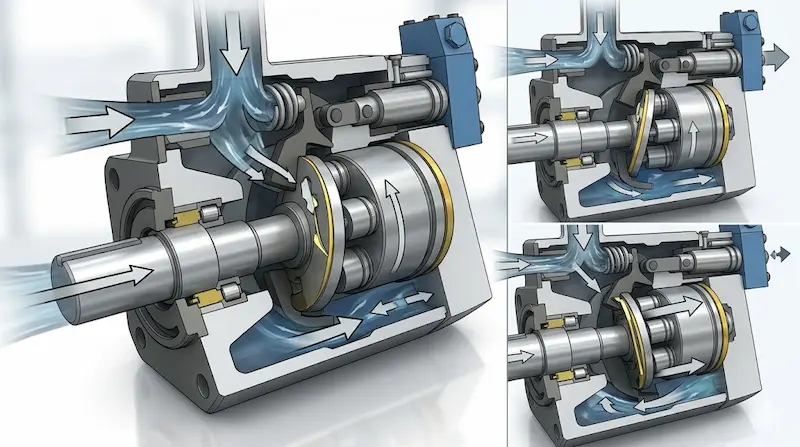

Nguyên lý hoạt động của bơm piston tự điều chỉnh lưu lượng

Nguyên lý cốt lõi của bơm dựa trên việc thay đổi hành trình của piston bên trong khối xi lanh. Điều này được thực hiện thông qua việc điều chỉnh góc nghiêng của đĩa nghiêng (swash plate). Khi trục bơm quay, các piston tịnh tiến dọc theo bề mặt đĩa nghiêng. Nếu đĩa có độ nghiêng lớn, piston di chuyển quãng đường dài hơn, tạo ra lưu lượng dầu lớn hơn.

Cơ chế điều tiết diễn ra như sau:

• Khi áp suất hệ thống tăng cao (đạt ngưỡng cài đặt): Áp suất phản hồi sẽ tác động lên piston điều khiển của bộ compensator, thắng lực lò xo và đẩy đĩa nghiêng về góc phẳng hơn. Khi đó, hành trình piston ngắn lại, dẫn đến lưu lượng giảm.

• Khi tải giảm hoặc cần lưu lượng lớn: Lực lò xo sẽ đẩy đĩa nghiêng về góc tối đa, kéo dài hành trình piston và tăng lưu lượng đầu ra.

Bản chất của quá trình này là sự cân bằng lực và áp suất. Hiện nay, có hai kiểu điều khiển phổ biến:

1. Pressure Compensator (Tự bù áp): Giữ áp suất đầu ra không đổi bằng cách cắt giảm lưu lượng khi đạt ngưỡng áp suất cài đặt.

2. Load Sensing (Cảm biến tải): Phức tạp hơn, bơm sẽ cảm biến độ chênh lệch áp suất trước và sau van tiết lưu để cung cấp đúng lưu lượng và áp suất mà tải đang yêu cầu. Điều này giúp giảm thiểu tối đa tiêu hao năng lượng qua van tràn.

Phân loại bơm piston tự điều chỉnh lưu lượng

Dựa trên cấu tạo và cơ chế điều khiển, chúng ta có thể phân loại bơm như sau:

Theo cấu tạo cơ khí

• Piston hướng trục (Axial Piston Pump): Các piston được sắp xếp song song với trục bơm. Đây là loại phổ biến nhất nhờ thiết kế nhỏ gọn, khả năng thay đổi góc nghiêng đĩa swash plate linh hoạt và đáp ứng nhanh.

• Piston hướng tâm (Radial Piston Pump): Các piston đặt vuông góc với trục. Loại này thường dùng cho các ứng dụng siêu cao áp và cần mô-men xoắn lớn, dù cấu tạo có phần cồng kềnh hơn dòng hướng trục.

Theo cơ chế điều chỉnh

• Điều chỉnh theo áp suất (Pressure Compensated): Bơm sẽ tự động giảm lưu lượng về mức "standby" khi áp suất đạt đến mức giới hạn (cut-off pressure). Ưu điểm là bảo vệ hệ thống cực tốt khỏi quá áp.

• Điều chỉnh theo tải (Load Sensing): Bơm chỉ hoạt động mạnh khi có tín hiệu yêu cầu từ cơ cấu chấp hành (xi lanh, motor thủy lực). Đây là đỉnh cao của việc tiết kiệm năng lượng vì nó triệt tiêu hoàn toàn lưu lượng dư thừa ở mọi dải áp suất.

Thông số kỹ thuật quan trọng cần biết

Việc chọn mua bơm piston tự điều chỉnh lưu lượng không chỉ dừng lại ở thương hiệu mà còn nằm ở khả năng đọc hiểu các thông số kỹ thuật. Một sai sót nhỏ trong tính toán có thể dẫn đến việc hệ thống hoạt động kém hiệu quả hoặc gây cháy nòng bơm.

• Lưu lượng (Flow rate - Displacement): Thường tính bằng $cm^3/rev$ (vòng). Bạn cần tính toán lưu lượng tối đa mà hệ thống yêu cầu ở tốc độ quay của motor điện.

• Áp suất làm việc (Operating Pressure): Bao gồm áp suất định mức và áp suất đỉnh (peak). Hãy đảm bảo bơm có thể chịu tải liên tục cao hơn áp suất thực tế khoảng 10-20%.

• Hiệu suất thể tích (Volumetric Efficiency): Chỉ số này càng cao (thường >90%) chứng tỏ bơm ít bị rò rỉ nội bộ, giúp tiết kiệm điện tốt hơn.

• Tốc độ quay (Speed Range): Giới hạn vòng quay tối thiểu và tối đa để đảm bảo bôi trơn và không bị xâm thực.

👉 Nhấn mạnh: Chọn sai thông số, đặc biệt là dải áp suất điều chỉnh của bộ compensator, sẽ khiến bơm hoạt động không đúng dải tối ưu, gây tiếng ồn lớn và tiêu tốn năng lượng gấp nhiều lần thông thường. Bạn nên tham khảo kỹ [catalog bơm thủy lực] trước khi quyết định.

So sánh với bơm piston lưu lượng cố định

Để hiểu rõ tại sao dòng bơm tự điều chỉnh lại được ưa chuộng, hãy cùng làm một bảng so sánh nhỏ:

Kết luận: Không phải lúc nào bơm tự điều chỉnh cũng tốt hơn. Nếu hệ thống của bạn hoạt động ở một chế độ tải duy nhất và liên tục, bơm cố định sẽ kinh tế hơn. Tuy nhiên, với các hệ thống có chu kỳ làm việc thay đổi (như máy ép, cánh tay robot), bơm tự điều chỉnh là lựa chọn bắt buộc để tối ưu ROI (tỷ lệ lợi nhuận trên đầu tư).

Vì sao bơm tự điều chỉnh giúp tiết kiệm năng lượng?

Trong một hệ thống thủy lực truyền thống, khi xi lanh dừng lại nhưng động cơ vẫn quay, bơm cố định vẫn đẩy dầu ra với lưu lượng tối đa. Lượng dầu này buộc phải đi qua van an toàn để về thùng dầu, tạo ra một sự lãng phí năng lượng cực lớn dưới dạng nhiệt năng.

Bơm piston tự điều chỉnh lưu lượng giải quyết vấn đề này bằng cách không tạo ra lưu lượng dư thừa.

• Ví dụ thực tế: Trong một máy ép nhựa, ở giai đoạn giữ áp (holding pressure), hệ thống cần áp suất cao nhưng lưu lượng cực thấp. Bơm tự điều chỉnh sẽ tự động nghiêng đĩa về gần bằng 0. Khi đó, motor điện chỉ cần tiêu thụ một lượng điện rất nhỏ để duy trì áp suất.

• Ngược lại, bơm thường vẫn chạy 100% công suất và xả dầu qua van, gây lãng phí điện năng và làm nóng dầu, dẫn đến phải tốn thêm chi phí cho hệ thống làm mát.

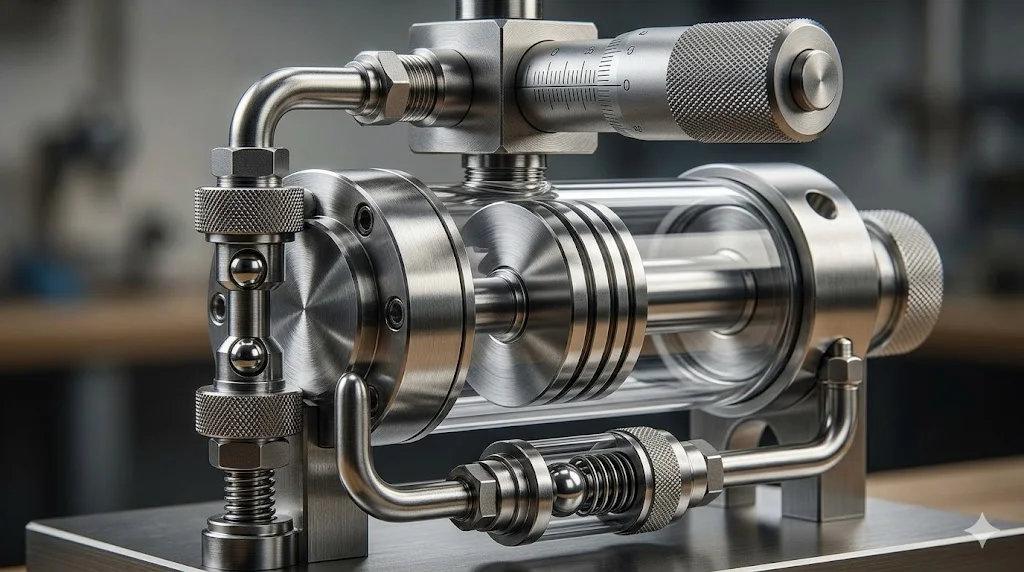

Khi nào nên sử dụng bơm piston tự điều chỉnh lưu lượng?

Dòng bơm này là "trái tim" của các hệ thống thủy lực hiện đại. Bạn nên ưu tiên sử dụng trong các trường hợp sau:

1. Tải thay đổi liên tục: Các thiết bị có nhiều công đoạn như nhanh - chậm - giữ áp (máy đột dập, máy chấn).

2. Yêu cầu độ chính xác cao: Hệ thống servo thủy lực đòi hỏi kiểm soát lưu lượng tinh vi để điều khiển vị trí xi lanh chính xác đến từng milimet.

3. Hệ thống công nghiệp tự động: Nơi mà việc tiết kiệm điện năng được đặt lên hàng đầu để giảm chi phí vận hành.

Ngành ứng dụng tiêu biểu:

• Cơ khí chế tạo: Máy CNC, máy ép nhựa, máy đúc áp lực.

• Xây dựng: Xe đào, xe xúc, máy khoan cọc nhồi (sử dụng hệ thống Load Sensing).

• Ô tô - Xe công trình: Hệ thống lái, hệ thống nâng hạ chuyên dụng.

Sai lầm thường gặp khi sử dụng

Dù là một thiết bị thông minh, nhưng bơm piston tự điều chỉnh lưu lượng vẫn có thể hỏng hóc nhanh chóng nếu người dùng mắc phải các sai lầm sau:

• Chọn sai công suất: Chọn bơm quá nhỏ khiến nó luôn chạy ở trạng thái quá tải áp suất, hoặc bơm quá lớn làm hệ thống phản ứng chậm.

• Không hiểu cơ chế điều chỉnh: Tự ý vặn các vít điều chỉnh trên bộ compensator mà không có đồng hồ đo áp suất, dẫn đến phá hủy bơm hoặc nổ đường ống.

• Lắp đặt sai hệ thống: Quên không điền dầu vào vỏ bơm trước khi khởi động lần đầu (priming), dẫn đến cháy đĩa nghiêng và piston do chạy khô.

• Không bảo trì định kỳ: Dầu bẩn là "kẻ thù số 1". Các hạt bụi siêu nhỏ có thể làm kẹt bộ điều khiển lưu lượng, khiến bơm không thể thay đổi góc nghiêng.

👉 Hậu quả: Hỏng bơm hoàn toàn, tăng chi phí sửa chữa và gây dừng máy đột ngột, ảnh hưởng đến tiến độ sản xuất của toàn nhà máy.

Checklist chọn và sử dụng bơm piston tự điều chỉnh lưu lượng

Để đảm bảo hiệu suất cao nhất, hãy tuân thủ checklist chuyên gia dưới đây:

Khi chọn mua:

• Xác định biểu đồ tải của hệ thống (lưu lượng cần thiết tại từng thời điểm).

• Chọn dải áp suất phù hợp (áp suất làm việc nên nằm ở 70-80% khả năng tối đa của bơm).

• Kiểm tra kiểu điều khiển (Pressure Compensator cho đơn giản hoặc Load Sensing cho tối ưu điện).

Khi lắp đặt:

• Đảm bảo dầu sạch: Sử dụng lọc dầu có độ tinh lọc tối thiểu 10 micron.

• Kiểm tra đường ống: Đường hút phải đủ lớn để tránh hiện tượng xâm thực (cavitation).

• Điền dầu vào vỏ bơm: Luôn đổ đầy dầu vào lỗ xả (drain port) của bơm trước khi chạy.

Khi vận hành & bảo trì:

• Theo dõi nhiệt độ dầu (không nên quá $65^oC$ ).

• Thay dầu định kỳ và kiểm tra các dấu hiệu mạt sắt trong lọc dầu.

• Kiểm tra tình trạng seal phớt để tránh rò rỉ làm giảm áp suất điều khiển.

Câu hỏi thường gặp (FAQ)

1. Bơm piston tự điều chỉnh lưu lượng có thực sự tiết kiệm điện không?

Có, nó giúp giảm tiêu thụ điện năng đáng kể (từ 20-50%) nhờ việc cắt giảm lưu lượng dư thừa khi hệ thống không yêu cầu, thay vì xả tràn qua van an toàn gây lãng phí năng lượng.

2. Có thể thay thế bơm bánh răng bằng bơm piston tự điều chỉnh không?

Có thể thay thế để nâng cấp hiệu suất, nhưng bạn cần tính toán lại hệ thống điều khiển và đảm bảo độ sạch của dầu vì bơm piston nhạy cảm với tạp chất hơn bơm bánh răng rất nhiều.

3. Tại sao giá bơm này lại cao hơn bơm thường?

Vì cấu tạo của nó rất phức tạp với nhiều chi tiết cơ khí chính xác và bộ điều khiển thông minh tích hợp. Tuy nhiên, giá trị ROI mang lại từ việc tiết kiệm điện và giảm chi phí làm mát dầu sẽ bù đắp vốn đầu tư nhanh chóng.

4. Khi nào cần thay seal phớt cho bơm?

Khi bạn thấy dầu rò rỉ ở trục bơm hoặc đường drain, hoặc khi bơm có hiện tượng sụt áp, không đạt được lưu lượng tối đa như ban đầu.

Kết luận

Việc ứng dụng bơm piston tự điều chỉnh lưu lượng là giải pháp tối ưu cho những hệ thống thủy lực có tải biến thiên, giúp cân bằng hoàn hảo giữa sức mạnh và tính kinh tế. Hiểu đúng nguyên lý và tuân thủ các tiêu chuẩn kỹ thuật khi lựa chọn thiết bị không chỉ giúp máy móc vận hành trơn tru mà còn là chìa khóa để doanh nghiệp giảm thiểu chi phí vận hành lâu dài.

Để đảm bảo hệ thống của bạn hoạt động bền bỉ, đừng ngần ngại đầu tư vào các thương hiệu uy tín và thực hiện quy trình bảo trì nghiêm ngặt. Nếu bạn đang cần tư vấn chuyên sâu về giải pháp thủy lực hoặc nhận báo giá các dòng bơm chất lượng cao, hãy liên hệ ngay với chúng tôi để được hỗ trợ từ các chuyên gia đầu ngành.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về bơm piston tự điều chỉnh lưu lượng!
