Flange DN50 PN40 Là Gì? Thông Số Kỹ Thuật Và Ứng Dụng Trong Hệ Thống Áp Lực Cao

Trong các công trình kỹ thuật đòi hỏi sự khắt khe về tính an toàn và khả năng vận hành dưới cường độ lớn, việc lựa chọn phụ kiện kết nối đường ống đóng vai trò sống còn. Mặt bích DN50 PN40 chính là một trong những giải pháp kỹ thuật hàng đầu được các kỹ sư tin dùng cho các hệ thống chịu tải cao. Với khả năng chịu đựng áp suất lên đến 40 bar, loại mặt bích này không chỉ đơn thuần là phụ kiện nối ống mà còn là chốt chặn an toàn cho toàn bộ quy trình vận hành công nghiệp. Việc nắm vững đặc tính kỹ thuật của Mặt bích DN50 PN40 sẽ giúp nhà thầu và đơn vị vận hành tối ưu hóa chi phí đồng thời loại bỏ các rủi ro rò rỉ tiềm ẩn.

Flange DN50 PN40 là gì? Định nghĩa chuẩn kỹ thuật

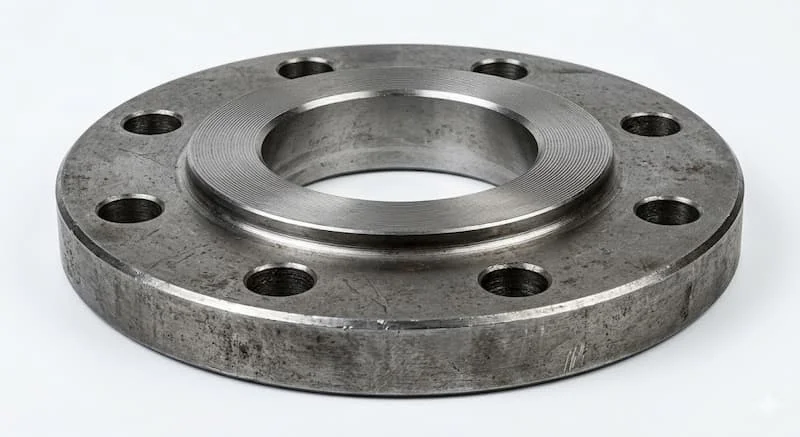

Mặt bích DN50 PN40 là loại mặt bích được thiết kế dành riêng cho đường ống có đường kính danh nghĩa 50mm (tương đương khoảng 2 inch) và có khả năng chịu đựng áp suất làm việc tối đa lên tới 40 bar ở điều kiện nhiệt độ tiêu chuẩn. Đây là loại linh kiện cơ khí hình đĩa dùng để kết nối ống, van, máy bơm và các phụ kiện khác để tạo thành một hệ thống dẫn lưu chất hoàn chỉnh.

Thông số này được giải mã như sau:

• DN50: Viết tắt của "Diameter Nominal", đại diện cho kích thước ống danh định là 50mm. Trong thực tế kỹ thuật, đường kính ngoài của ống đi kèm thường là 60.3mm.

• PN40: Viết tắt của "Pressure Nominal", chỉ định mức áp suất định danh là 40 bar (tương đương khoảng 40kgf/cm²).

Với khả năng chịu tải vượt trội hơn hẳn các dòng phổ thông như PN10 hay PN16, Mặt bích DN50 PN40 thường được chế tạo bằng thép đúc hoặc inox nguyên khối để đảm bảo tính toàn vẹn cấu trúc khi gặp áp suất cực đại.

Nguyên lý kết nối mặt bích và vai trò trong hệ thống

Nguyên lý kết nối của Mặt bích DN50 PN40 dựa trên sự kết hợp chặt chẽ giữa ba thành phần: cặp mặt bích, vòng đệm làm kín (gioăng) và hệ thống bu lông đai ốc. Khi hai đầu ống được gắn mặt bích, người ta đặt một vòng gioăng ở giữa bề mặt tiếp xúc của chúng.

Quá trình siết lực bu lông sẽ ép chặt hai mặt bích lại với nhau, làm cho gioăng biến dạng nhẹ và lấp đầy các khe hở li ti trên bề mặt. Kết quả là tạo ra một mối nối kín tuyệt đối, có khả năng ngăn chặn sự thất thoát của chất lỏng hoặc chất khí bên trong.

Vai trò của kiểu kết nối này đặc biệt quan trọng trong các hệ thống áp cao:

• Khả năng chịu áp: Kết nối mặt bích giúp phân bổ lực nén đều xung quanh vòng tròn, giúp hệ thống chịu được xung lực áp suất đột ngột.

• Tính linh hoạt: Khác với mối hàn chết, mặt bích cho phép kỹ thuật viên dễ dàng tháo rời các bộ phận để bảo trì, vệ sinh hoặc thay thế thiết bị định kỳ mà không cần cắt ống.

Thông số kỹ thuật chi tiết của Mặt bích DN50 PN40

Sự khác biệt giữa một mặt bích tiêu chuẩn PN40 và các loại áp suất thấp hơn nằm ở các thông số hình học khắt khe. Đối với Mặt bích DN50 PN40, các chỉ số này thường tuân theo tiêu chuẩn DIN hoặc EN 1092-1.

Các thông số cơ bản bao gồm:

• Đường kính ngoài (OD): Thường lớn hơn so với các dòng PN thấp hơn để tăng diện tích chịu lực.

• Số lỗ bu lông: Thông thường, loại này yêu cầu 8 lỗ bu lông thay vì 4 lỗ như các dòng PN10/PN16 cùng kích cỡ. Việc tăng số lượng bu lông giúp lực ép lên bề mặt gioăng đồng đều hơn.

• BCD (Bolt Circle Diameter): Đường kính vòng tròn tâm lỗ bu lông được gia công với độ chính xác milimet để khớp với các thiết bị van tiêu chuẩn.

• Độ dày: Đây là đặc điểm nhận dạng dễ nhất. Mặt bích DN50 PN40 có độ dày đĩa bích lớn hơn đáng kể so với PN16 để ngăn ngừa hiện tượng cong vênh khi chịu áp lực 40 bar.

Về trọng lượng, do độ dày và kích thước lớn hơn, PN40 nặng hơn và tạo cảm giác chắc chắn, vững chãi hơn khi lắp đặt vào hệ thống trục chính.

Phân loại Mặt bích DN50 PN40 phổ biến

Tùy vào phương thức gắn kết với ống và yêu cầu của môi trường lưu chất, Mặt bích DN50 PN40 được chia thành các loại chính:

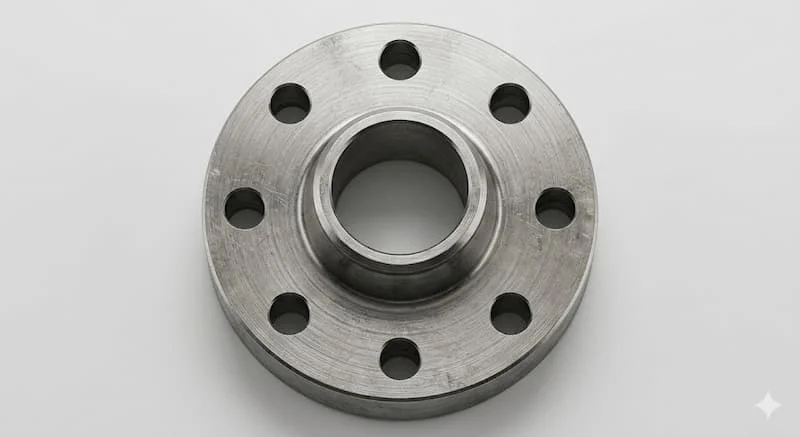

1. Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài được hàn đối đầu với ống. Đây là loại mặt bích ưu việt nhất cho áp suất cao PN40 vì nó giúp giảm nỗ lực tập trung tại chân mặt bích, chuyển hóa lực sang đoạn ống.

2. Slip-on Flange (Mặt bích hàn trượt): Ống được lồng vào trong lỗ mặt bích và hàn cả bên trong lẫn bên ngoài. Loại này dễ lắp đặt nhưng khả năng chịu áp kém hơn một chút so với loại hàn cổ.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn đầu ống hoặc các họng chờ của thiết bị. Trong hệ thống PN40, bích mù phải cực dày để không bị thổi bay bởi áp lực bên trong.

4. Threaded Flange (Mặt bích ren): Kết nối với ống bằng bước ren. Loại này ít dùng trong áp cao PN40 trừ các trường hợp đặc biệt không được phép hàn.

Insight chuyên gia: Với mức áp suất 40 bar, việc sử dụng loại Weld Neck (hàn cổ) là khuyến nghị hàng đầu để đảm bảo độ bền mỏi cho hệ thống về lâu dài.

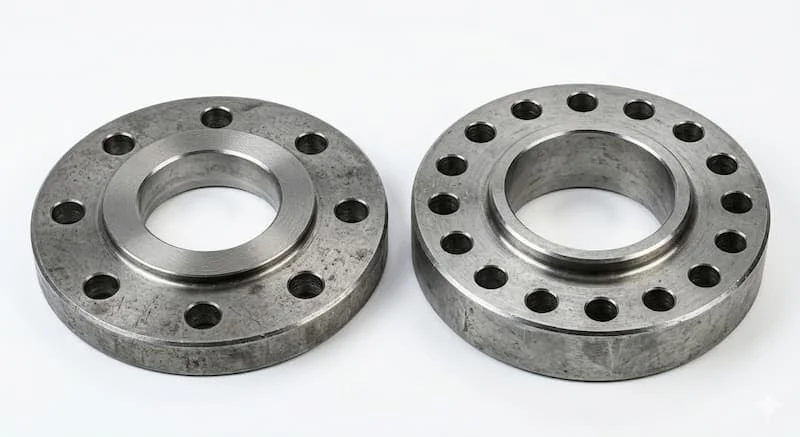

So sánh PN40 với tiêu chuẩn PN16 và PN25

Việc hiểu rõ sự khác biệt giữa các cấp áp suất giúp tránh lãng phí vật tư hoặc gây mất an toàn cho công trình.

Kết luận: Mặt bích DN50 PN40 mang lại hệ số an toàn cao nhất. Trong nhiều trường hợp, PN40 có thể thay thế PN16 nếu các thông số lỗ bu lông trùng khớp, nhưng PN16 tuyệt đối không thể thay thế PN40 trong môi trường áp lực cao vì sẽ gây nổ mối nối ngay lập tức.

Tại sao cần chọn đúng cấp PN cho mặt bích?

Lựa chọn cấp áp suất (PN) không đơn thuần là vấn đề kích thước mà là bài toán về an toàn lao động và kinh tế.

• Nếu chọn PN thấp hơn thực tế: Mặt bích sẽ bị biến dạng, cong vênh dưới áp lực của lưu chất. Điều này làm gioăng bị hở, gây rò rỉ hóa chất độc hại hoặc hơi nóng áp suất cao, dẫn đến nguy cơ cháy nổ hoặc tai nạn lao động nghiêm trọng.

• Nếu chọn PN cao hơn thực tế: Hệ thống sẽ cực kỳ an toàn, nhưng doanh nghiệp sẽ phải trả chi phí cao hơn cho vật tư (thép dày hơn, đắt hơn) và trọng lượng hệ thống tăng lên, gây áp lực lên các giá đỡ ống.

Do đó, chọn đúng Mặt bích DN50 PN40 cho các hệ thống có áp suất làm việc từ 26 bar đến 40 bar là sự lựa chọn chuẩn xác về mặt kỹ thuật và tối ưu về mặt kinh tế.

Ứng dụng thực tế của flange DN50 PN40

Nhờ đặc tính chịu tải vượt trội, loại mặt bích này xuất hiện trong những môi trường khắc nghiệt nhất:

• Hệ thống hơi (Steam): Các lò hơi công nghiệp thường vận hành ở áp suất và nhiệt độ cao, đòi hỏi PN40 để đảm bảo đường ống dẫn hơi không bị bục.

• Ngành dầu khí: Dẫn dầu thô hoặc các loại khí hóa lỏng trong các trạm chiết rót, nơi áp suất dòng chảy được đẩy lên rất cao để tăng tốc độ vận chuyển.

• Nhà máy hóa chất: Các phản ứng hóa học tạo ra áp suất nội tại lớn yêu cầu sự kín khít tuyệt đối từ các kết nối mặt bích inox PN40.

• Hệ thống thủy lực: Sử dụng trong các đường ống dẫn dầu thủy lực cho máy móc công nghiệp nặng.

Sai lầm thường gặp khi chọn flange DN50 PN40

Dưới đây là những lỗi phổ biến có thể gây thiệt hại hàng tỷ đồng cho doanh nghiệp:

1. Nhầm lẫn cấp PN: Mua mặt bích DN50 nhưng không để ý cấp PN, dẫn đến việc lắp PN16 vào hệ thống PN40.

2. Không kiểm tra tiêu chuẩn: Mặt bích DN50 PN40 theo tiêu chuẩn DIN sẽ không lắp vừa với tiêu chuẩn ANSI (Mỹ) hay JIS (Nhật) do khác biệt về đường kính vòng tâm lỗ bu lông.

3. Sai vật liệu: Sử dụng mặt bích thép carbon cho môi trường hóa chất ăn mòn thay vì inox, dẫn đến việc mặt bích bị gỉ sét và hỏng hóc chỉ sau một thời gian ngắn.

Cách chọn flange DN50 PN40 đúng kỹ thuật

Để mua được mặt bích chuẩn xác cho công trình, bạn nên thực hiện theo checklist sau:

• Bước 1: Xác định kích thước DN50. Đo đường kính ngoài của ống (phi 60mm) để đảm bảo mặt bích vừa vặn.

• Bước 2: Kiểm tra áp suất vận hành. Đảm bảo áp suất thực tế không vượt quá 40 bar.

• Bước 3: Xác định tiêu chuẩn. Hệ thống của bạn đang dùng tiêu chuẩn DIN (Đức), EN (Châu Âu) hay BS (Anh)? Đây là bước then chốt để bu lông có thể xỏ qua lỗ.

• Bước 4: Chọn kiểu mặt bích. Cần loại hàn cổ (WN) cho áp cao ổn định hay loại trượt (SO) cho dễ thi công?

• Bước 5: Chọn vật liệu. Thép A105 cho nước/dầu thông thường, Inox 304/316 cho môi trường hóa chất hoặc yêu cầu vệ sinh thực phẩm.

Lưu ý khi lắp đặt mặt bích PN40

Quá trình thi công quyết định 50% độ bền của mối nối:

• Siết bu lông đối xứng: Phải siết theo sơ đồ hình sao để lực ép lên mặt bích đồng đều, tránh làm gioăng bị ép lệch.

• Dùng gioăng phù hợp: Với PN40, nên dùng gioăng kim loại (Spiral Wound Gasket) hoặc gioăng không amiăng có lõi thép để chịu áp tốt hơn gioăng cao su thông thường.

• Kiểm tra độ đồng tâm: Hai đoạn ống phải thẳng hàng. Nếu lệch tâm mà cố siết bu lông sẽ gây ứng suất dư, làm nứt mặt bích sau một thời gian vận hành.

FAQ - Câu hỏi thường gặp về flange DN50 PN40

DN50 là bao nhiêu inch?

DN50 tương đương với đường kính danh nghĩa 2 inch. Đường kính ngoài thực tế của ống thường là 60.3mm.

PN40 là gì?

PN40 là định mức áp suất danh nghĩa 40 bar (khoảng 40kg/cm²). Đây là mức áp suất khá cao trong công nghiệp.

Flange dn50 pn40 có lắp được cho hệ thống PN16 không?

Về lý thuyết áp suất thì hoàn toàn được vì PN40 chịu tải tốt hơn. Tuy nhiên, bạn cần kiểm tra xem các lỗ bu lông có trùng khớp hay không, vì PN40 thường có 8 lỗ trong khi PN16 có thể ít lỗ hơn.

Flange PN40 có dùng được cho hệ thống dẫn nước không?

Hoàn toàn được, đặc biệt là ở các trục bơm nước lên cao tầng hoặc các trạm bơm tăng áp mạnh.

Kết luận

Flange DN50 PN40 là một mắt xích không thể thiếu trong các hạ tầng kỹ thuật yêu cầu sự ổn định tuyệt đối dưới áp lực cao. Việc hiểu rõ từ thông số kích thước, số lỗ bu lông đến vật liệu chế tạo sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn, tránh được các rủi ro vận hành và lãng phí tài chính.

Hãy luôn đảm bảo rằng mọi mặt bích bạn chọn đều có nguồn gốc rõ ràng và đạt tiêu chuẩn chất lượng CO/CQ để bảo vệ sự an toàn cho công trình đối với flange dn50 pn40.
