Luppe 49 Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Sự cố tụt nước mồi hay máy bơm phải khởi động lại nhiều lần mà không thể hút nước là nỗi ám ảnh lớn trong quá trình vận hành hệ thống cấp thoát nước. Nguyên nhân phần lớn không xuất phát từ máy bơm hỏng mà bắt nguồn từ việc thiếu vắng hoặc sử dụng sai thiết bị giữ nước ở đầu đường ống hút.

Để giải quyết vấn đề này, Luppe D49 được ứng dụng rộng rãi như một giải pháp bảo vệ toàn diện. Lắp đặt một bộ Luppe D49 chất lượng không chỉ giúp duy trì trạng thái mồi nước liên tục mà còn loại bỏ rác thải, bảo vệ cánh quạt khỏi nguy cơ hư hỏng. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật giúp bạn chọn mua và vận hành Luppe D49 một cách tối ưu nhất.

Luppe 49 Là Gì?

Luppe D49 là van một chiều chân ống có kích thước danh nghĩa phù hợp với đường ống D49, thường được lắp ở đầu đường ống hút của máy bơm. Thiết bị cho phép nước đi vào đường ống nhưng hạn chế nước chảy ngược ra ngoài khi máy bơm dừng.

Danh xưng luppe 49 (hoặc luppe D49) bắt nguồn từ cách gọi phiên âm tiếng Pháp (soupape) kết hợp với quy cách đường ống đường kính danh nghĩa DN40, tương đương với kích thước ống phi 49 mm phổ biến tại Việt Nam.

Trong giới kỹ thuật, thiết bị này còn có nhiều tên gọi khác như van luppe, van chân, van một chiều chân ống hay foot valve. Khác với các dòng van một chiều thông thường lắp ở giữa hay cuối tuyến ống, luppe luôn nằm ở vị trí thấp nhất của hệ thống hút, chìm hoàn toàn trong môi chất.

Vai trò cốt lõi của Luppe D49 trong hệ thống bao gồm:

• Duy trì cột áp mồi: Giữ chặt lượng nước trong đường ống hút, giúp máy bơm sẵn sàng hoạt động ngay khi bật nguồn mà không cần tốn thời gian mồi lại.

• Chống chảy ngược: Ngăn cản toàn bộ lượng nước trên ống hút dội ngược về bể chứa khi áp lực hút ngắt đột ngột.

• Lọc cặn sơ bộ: Loại bỏ sỏi đá, lá cây và rác thải cơ học trước khi dòng nước đi vào buồng bơm.

Lưu ý kỹ thuật: Ký hiệu "49" thể hiện kích thước danh nghĩa phù hợp cho đường ống D49. Đường kính ngoài thực tế hoặc chuẩn ren (NPT, BSP) sẽ có sự chênh lệch nhỏ tùy theo catalogue của từng nhà sản xuất và kiểu kết nối (ren hay dán keo).

Nguyên lý hoạt động của Luppe D49

Quá trình vận hành của van Luppe D49 diễn ra hoàn toàn tự động dựa trên sự chênh lệch áp suất dòng chảy:

1. Khi máy bơm khởi động: Động cơ quay tạo ra áp suất âm (lực hút) trong đường ống hút. Lực hút này tác động trực tiếp lên đĩa van, thắng lực cản của lò xo hoặc trọng lực đĩa van, đẩy đĩa van mở ra. Nước đi qua lưới lọc, chảy qua khoang van và được hút thẳng lên máy bơm.

2. Khi máy bơm dừng: Lực hút biến mất, trọng lực của cột nước phía trên kết hợp với cơ cấp đóng (lò xo hoặc lá lật) đẩy đĩa van ép chặt vào seat van (gioăng làm kín). Khóa chặt dòng chảy, hạn chế tối đa tình trạng nước thoát ngược lại nguồn.

Việc lắp đặt thiết bị ở vị trí tận cùng đường ống hút là bắt buộc. Nếu đặt ở vị trí cao hơn, đoạn ống phía dưới van sẽ bị rỗng, làm đứt đoạn cột nước và mất hoàn toàn khả năng tự mồi của máy bơm.

Cấu Tạo Và Thông Số Luppe D49

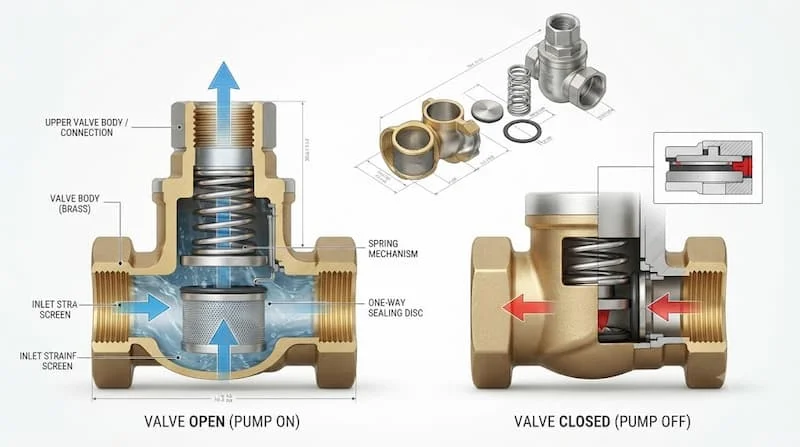

Cấu tạo của Luppe D49 gồm những bộ phận nào?

Một sản phẩm Luppe D49 hoàn chỉnh được cấu thành từ các bộ phận chính sau:

• Thân van: Phần vỏ ngoài bằng đồng, inox hay nhựa có nhiệm vụ bảo vệ các chi tiết bên trong, chịu áp lực nước và tạo khoang dẫn dòng.

• Đĩa van/Cửa van: Bộ phận đóng mở linh hoạt. Khi có lực hút đĩa van nâng lên, khi dừng bơm đĩa van đóng kín vào bề mặt làm kín.

• Cơ cấu đóng mở (Lò xo/Trọng lực): Tùy thiết kế, lò xo trợ lực giúp đĩa van đóng lại nhanh chóng, hạn chế hiện tượng búa nước (water hammer).

• Gioăng làm kín: Được chế tạo từ cao su EPDM, NBR hoặc PTFE, đảm bảo độ kín khít tuyệt đối giữa đĩa van và thân van, ngăn rò rỉ nước.

• Lưới lọc/Rọ lọc: Lớp lưới bao quanh đầu vào của van có nhiệm vụ ngăn chặn rác, lá cây, bùn đất đi vào đường ống.

• Đầu kết nối: Dạng ren trong, ren ngoài hoặc đầu nối dán keo giúp kết nối bền vững với đường ống D49.

Thông số kỹ thuật Luppe D49

Khi lựa chọn Luppe D49, người dùng nên tham khảo bảng tổng hợp các thông số kỹ thuật nền tảng:

Lưu ý: Các thông số cụ thể về áp suất làm việc (PN10, PN16), giới hạn nhiệt độ hay chuẩn ren chi tiết cần được đối chiếu trực tiếp trên catalogue của từng thương hiệu cụ thể.

Luppe D49 Có Những Loại Nào?

Để đáp ứng đa dạng môi trường sử dụng, van Luppe D49 được sản xuất với nhiều chủng loại khác nhau:

Phân loại theo vật liệu

• Luppe D49 đồng: Có độ bền cơ học cao, chịu nhiệt tốt, làm kín êm ái nhờ gia công ren chính xác. Phù hợp cho hệ thống bơm nước sinh hoạt gia đình, nước nóng.

• Luppe D49 inox (304/316): Chống ăn mòn tuyệt đối, chịu được hóa chất, nước mặn và nhiệt độ cao. Thường dùng trong ngành thực phẩm, dược phẩm và xử lý hóa chất.

• Luppe D49 nhựa (PVC/uPVC): Trọng lượng nhẹ, giá thành rẻ, không gỉ sét. Rất thích hợp cho các hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy sản và nước thải.

Phân loại theo kiểu kết nối

• Luppe ren: Dễ dàng tháo lắp, bảo trì, thích hợp lắp nối với các đầu ống kim loại hoặc phụ kiện ren nhựa.

• Luppe dán keo: Tạo liên kết đồng nhất, kín nước tuyệt đối với đường ống nhựa uPVC.

Phân loại theo thiết kế

• Loại có lưới lọc: Dòng phổ biến nhất, ngăn cặn rác ngay từ đầu hút.

• Loại dạng van chân chuyên dụng (Không lưới hoặc lưới tháo rời): Dùng cho các môi trường chất lỏng sệt hoặc hệ thống đã có bể lọc thô riêng.

So Sánh Luppe D49 Với Luppe 60

Việc chọn sai kích thước luppe so với đường ống gây ảnh hưởng trực tiếp đến hiệu suất của bơm. Dưới đây là bảng so sánh giữa hai quy cách phổ biến:

Khuyến cáo kỹ thuật: Không nên chọn luppe chỉ dựa vào lưu lượng mong muốn. Kích thước đầu kết nối của luppe bắt buộc phải tương thích với kích thước đường ống hút của máy bơm. Việc dùng Luppe D49 lắp cho ống 60 qua đầu thu sẽ làm tăng ma sát, gây tổn thất áp suất và tổn hại máy bơm.

Luppe D49 Được Sử Dụng Ở Đâu?

Sản phẩm Luppe D49 xuất hiện rộng rãi trong nhiều lĩnh vực:

• Hệ thống bơm nước dân dụng: Lắp ở đầu ống hút giếng khoan, giếng đào hoặc bể chứa nước ngầm gia đình.

• Hệ thống tưới tiêu nông nghiệp: Hút nước từ sông, hồ, kênh rạch phục vụ tưới béc, tưới nhỏ giọt.

• Hệ thống cấp nước công nghiệp: Bơm cấp nước cho các tòa nhà, nhà máy, xưởng sản xuất.

• Hệ thống xử lý chất lỏng: Bơm hút hóa chất nhẹ, nước thải đã qua xử lý (khi dùng luppe inox hoặc nhựa).

Khi nào nên chọn giải pháp khác?

Nếu hệ thống của bạn bơm chất lỏng có độ nhớt quá cao, chứa cặn rác kích thước lớn dạng sợi (dễ gây quấn kẹt đĩa van) hoặc đường ống hút dạng ngập tự chảy (áp lực dương), bạn nên cân nhắc chuyển sang sử dụng chuyên dụng hoặc van một chiều lò xo kết hợp Y-lọc rời trên đường ống nổi.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Luppe D49

Trong quá trình thi công và vận hành, nhiều kỹ thuật viên thường mắc phải các lỗi sau:

1. Chọn sai kích thước & kiểu ren: Nhầm lẫn giữa chuẩn ren NPT và BSPT hoặc chọn luppe không vừa kích thước ống hút làm hở hệ thống.

2. Chọn sai vật liệu môi trường: Dùng luppe đồng hoặc nhựa thường cho nguồn nước nhiễm mặn/hóa chất, dẫn đến ăn mòn và hư hỏng nhanh chóng.

3. Lắp ngược chiều dòng chảy: Lắp ngược hướng mở của đai van khiến dòng nước bị chặn hoàn toàn, máy bơm chạy khô dẫn đến cháy động cơ.

4. Đặt luppe quá sát đáy bể: Hút phải bùn đất làm kẹt đĩa van, rác bít kín lưới lọc gây hiện tượng xâm thực.

5. Bỏ qua việc kiểm tra gioăng định kỳ: Gioăng bị lão hóa hay bị hạt cát chèn gây hở van, khiến bơm bị tụt nước mồi liên tục.

Cách Lắp Luppe D49 Đúng Kỹ Thuật

Để Luppe D49 vận hành ổn định, bạn có thể thực hiện theo các bước kiểm tra lắp đặt tiêu chuẩn dưới đây:

Các bước thi công tiêu chuẩn

• Xác định đường kính ống: Đảm bảo đường ống hút đúng chuẩn D49.

• Kiểm tra luppe: Đảm bảo đĩa van co giãn/đóng mở linh hoạt, gioăng làm kín không bị nứt.

• Xác định hướng dòng chảy: Lắp sao cho chiều mũi tên trên thân van hướng về phía máy bơm.

• Làm sạch bề mặt: Vệ sinh sạch sẽ rãnh ren hoặc bề mặt dán keo.

• Thực hiện kết nối: Quấn cao su mỏng (băng tan) vừa đủ với luppe ren, hoặc bôi keo đều tay với luppe nhựa dán keo.

• Cố định khoảng cách: Đặt đầu luppe cách đáy bể tối thiểu 30–50 cm để tránh hút bùn.

• Kiểm tra độ kín: Đổ đầy nước mồi vào ống hút, chờ 10–15 phút để đảm bảo mực nước không bị rút trước khi bật máy bơm.

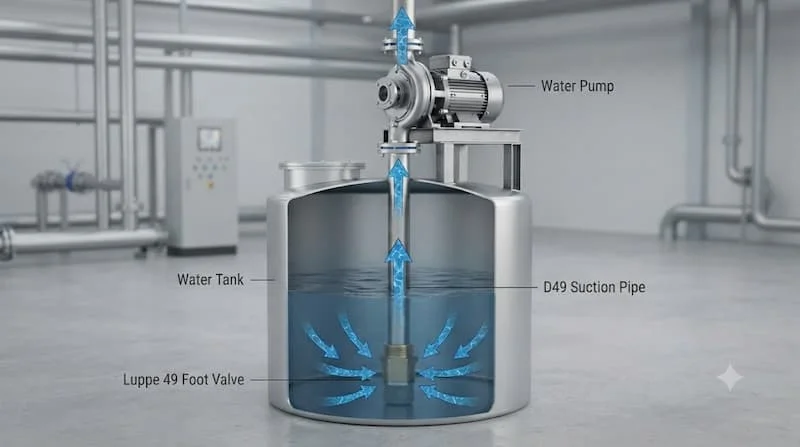

Sơ đồ trình tự dòng chảy của hệ thống: Nước từ bể chứa đi qua Luppe D49, tiếp tục dẫn qua đường ống hút D49 rồi đi vào Máy Bơm trước khi được đưa lên các đường ống cấp.

Cách Bảo Dưỡng Luppe D49

Bảo dưỡng định kỳ là chìa khóa giúp nâng cao tuổi thọ của cả van lẫn máy bơm:

• Vệ sinh lưới lọc: Định kỳ 3–6 tháng/lần, kéo đường ống hút lên để loại bỏ rong rêu, rác thải bám quanh rọ lọc.

• Kiểm tra lòng van: Tháo rời rọ lọc, kiểm tra xem có sỏi đá chèn vào đĩa van hay không.

• Thay thế gioăng cao su: Nếu phát hiện hiện tượng tụt nước mồi nhẹ, cần thay mới gioăng làm kín để khôi phục độ kín thít.

• Thay thế kịp thời: Khi thân van bị nứt hoặc lò xo co giãn kém, nên thay mới sản phẩm để tránh gây ảnh hưởng đến máy bơm.

FAQ - Câu Hỏi Thường Gặp Về Luppe D49

1. Luppe D49 là gì?

Trả lời: Luppe D49 là van một chiều chân ống dùng cho hệ thống hút nước có kích thước phù hợp với đường ống D49, giúp duy trì nước mồi và hạn chế nước chảy ngược khi máy bơm dừng.

2. Luppe 49 có phải van một chiều không?

Trả lời: Đúng. Luppe hoạt động theo nguyên lý van một chiều, cho phép dòng nước đi theo một hướng từ nguồn vào máy bơm và chặn dòng chảy ngược lại.

3. Luppe D49 dùng cho loại ống nào?

Trả lời: Luppe D49 phù hợp cho các đường ống có kích thước danh nghĩa D49 (phi 49 mm / DN40). Bạn cần kiểm tra chuẩn kết nối (ren hay dán keo) để chọn đúng model.

4. Luppe D49 nên chọn chất liệu đồng hay inox?

Trả lời: Tùy thuộc vào môi trường nước và ngân sách. Chất liệu đồng phù hợp cho nước sạch sinh hoạt thông thường. Chất liệu inox ưu việt hơn khi sử dụng cho môi trường nước mặn, nước ngầm nhiễm chua hoặc hóa chất nhờ khả năng chống ăn mòn vượt trội.

5. Vì sao máy bơm phải mồi nước liên tục dù đã lắp luppe?

Trả lời: Tình trạng này xảy ra do luppe bị hở (rác chèn đĩa van, gioăng cao su hỏng), đường ống hút bị rò rỉ khí ở các khớp nối, hoặc luppe bị nứt vỡ.

Có Nên Sử Dụng Luppe 49 Cho Hệ Thống Bơm?

Trang bị luppe 49 cho đường ống hút D49 là khoản đầu tư nhỏ nhưng mang lại lợi ích lớn. Thiết bị giúp giải quyết triệt để sự cố mất nước mồi, bảo vệ máy bơm khỏi nguy cơ quá nhiệt, chạy khô và hỏng cánh quạt do cặn rác. Tuy nhiên, việc lựa chọn đúng vật liệu, chuẩn kích thước và thi công chuẩn kỹ thuật là điều kiện tiên quyết để hệ thống vận hành bền bỉ.

Bạn đang tìm kiếm các sản phẩm luppe 49 chính hãng hoặc cần tư vấn giải pháp phụ kiện cho hệ thống bơm? Hãy kiểm tra trước các thông số thực tế của đường ống và liên hệ ngay với chúng tôi để nhận hỗ trợ kỹ thuật chuyên sâu cùng báo giá cạnh tranh nhất đối với luppe 49.
