Lup Be Là Gì? Cấu Tạo, Phân Loại Và Vai Trò Trong Hệ Thống Máy Bơm

Đối với bất kỳ ai từng vận hành hoặc lắp đặt hệ thống máy bơm nước, hiện tượng tụt nước mồi luôn là một sự cố phiền toái làm gián đoạn dòng chảy và có thể gây cháy động cơ. Để giải quyết triệt để vấn đề này, một thiết bị cơ khí đơn giản nhưng đóng vai trò sống còn đã được ứng dụng, đó chính là lup be. Thiết bị trợ lực này giúp bảo vệ máy bơm hoạt động ổn định, trơn tru mà không cần tốn thời gian mồi nước thủ công trước mỗi lần vận hành. Bài viết dưới đây sẽ phân tích toàn diện dưới góc nhìn chuyên gia về cấu tạo, nguyên lý hoạt động và cách lựa chọn thiết bị tối ưu.

Lup be là gì?

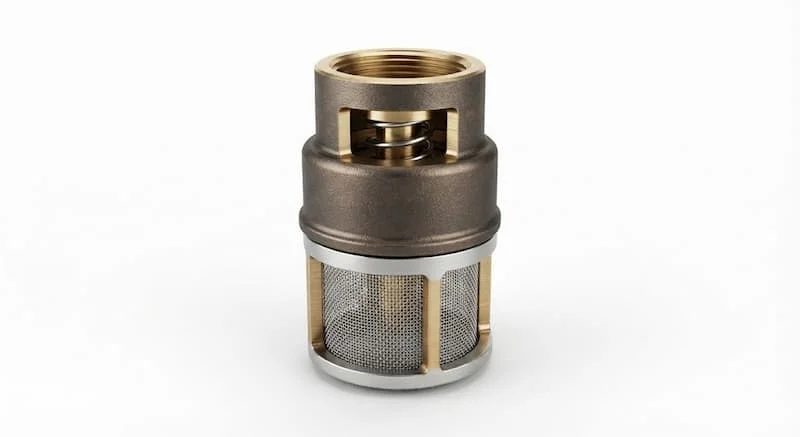

Lup be là cách gọi phổ biến của rọ bơm (Foot Valve) – thiết bị kết hợp giữa van một chiều và lưới lọc, được lắp ở đầu ống hút của máy bơm nhằm giữ nước mồi, ngăn dòng chảy ngược và lọc rác, cặn bẩn trước khi nước đi vào máy bơm. Tên gọi này có nguồn gốc từ tiếng Pháp (loquet) và dần được Việt hóa thành các thuật ngữ quen thuộc như lúp-bê, lúp bê, rọ mồi hay chõ bơm tùy theo thói quen của từng vùng miền.

Trong một hệ thống hút nước đặt cạn, dòng máy bơm ly tâm chỉ có thể tạo ra lực hút chân không khi toàn bộ buồng bơm và đường ống hút chứa đầy nước. Khi máy bơm ngừng chạy, nếu không có bộ phận chặn lại, trọng lực sẽ kéo toàn bộ cột nước rơi ngược trở lại bể chứa hoặc giếng ngầm. Lup be được sinh ra để ngăn chặn kịch bản này xảy ra.

Điểm khác biệt cốt lõi giữa lup be và van một chiều thông thường nằm ở cấu trúc bảo vệ. Trong khi van một chiều thông thường chỉ có chức năng định hướng dòng chảy đơn thuần và lắp ở bất kỳ vị trí nào trên đường ống, thì thiết bị này bắt buộc phải lắp ở vị trí cuối cùng dưới đáy ống hút và được tích hợp thêm một lưới lọc bao quanh. Bộ lưới này đóng vai trò như một tấm lá chắn kiên cố, ngăn không cho đất đá, rác thải hoặc thủy sinh vật lọt vào làm kẹt cánh bơm.

Cấu tạo và nguyên lý hoạt động

Để đảm bảo khả năng giữ nước tuyệt đối trong môi trường áp lực thay đổi liên tục, cấu tạo lup be đòi hỏi sự phối hợp cơ khí đồng bộ giữa các chi tiết bên trong.

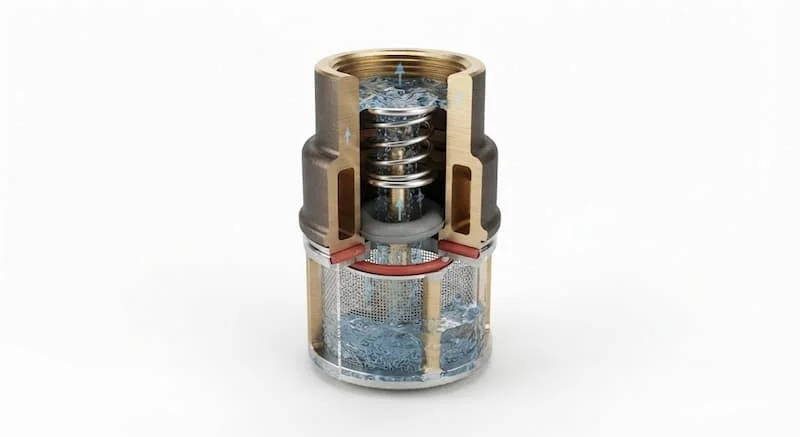

Cấu tạo lup be

Một cụm van rọ bơm hoàn chỉnh bao gồm sáu thành phần cơ bản:

• Thân van: Phần khung chịu lực chính, bảo vệ các bộ phận bên trong và định hình dòng chảy chất lưu.

• Đĩa van (Lá van): Bộ phận di động đóng vai trò như cánh cửa, có thể lật hoặc trượt để đóng mở dòng nước.

• Lò xo trợ lực: Có mặt trên một số dòng van cơ, giúp đĩa van đóng lại nhanh chóng ngay khi áp lực nước giảm xuống.

• Gioăng làm kín: Vòng đệm bằng cao su hoặc silicon chịu lực, đảm bảo độ kín tuyệt đối giữa đĩa van và thân van, ngăn nước rò rỉ.

• Lưới lọc: Mặt lưới đục lỗ hoặc đan bằng sợi kim loại bọc xung quanh cửa vào để giữ lại tạp chất thô.

• Đầu nối: Phần ren vặn hoặc mặt bích nằm ở đỉnh để liên kết thiết bị với đường ống hút của máy bơm.

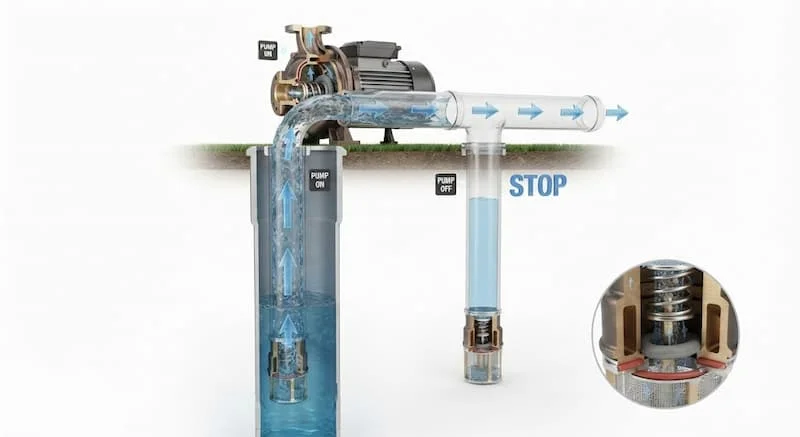

Nguyên lý hoạt động

Cơ chế hoạt động của thiết bị dựa trên nguyên lý chênh lệch áp suất tự động:

Khi máy bơm khởi động, cánh quạt quay tạo ra một vùng áp suất thấp bên trong đường ống hút. Áp lực của nguồn nước bên ngoài giếng lớn hơn sẽ đẩy đĩa van mở ra, nước đi qua lưới lọc rồi di chuyển thẳng lên buồng bơm. Khi máy bơm dừng hoạt động đột ngột, áp suất âm biến mất và cột nước có xu hướng đổ ngược xuống. Lúc này, trọng lượng của chính cột nước kết hợp với lực đẩy của lò xo sẽ ép chặt đĩa van vào gioăng làm kín, khóa chặt dòng chảy và giữ nguyên lượng nước mồi trong ống.

Phân loại lup be

Dựa trên điều kiện môi trường chất lỏng và quy mô hệ thống, thiết bị được phân chia thành nhiều dòng sản phẩm đa dạng.

Theo vật liệu chế tạo

• Đồng: Khả năng chịu lực và chống ăn mòn tốt, bề mặt ren gia công mịn, thường dùng cho giếng đào gia đình hoặc các hệ thống dân dụng nhỏ.

• Gang: Trọng lượng lớn, độ bền cơ học cực cao, giá thành hợp lý, là lựa chọn phổ biến cho các trạm bơm nông nghiệp và công nghiệp.

• Inox: Kháng hóa chất, chịu nhiệt cao và không bị oxy hóa bởi môi trường nước phèn, nước mặn hoặc hóa chất nhẹ.

• Nhựa PVC: Trọng lượng nhẹ, giá thành rẻ nhất, hoàn toàn chống rỉ sét nhưng khả năng chịu áp suất và nhiệt độ bị giới hạn.

Theo phương thức kết nối

• Kết nối ren: Phù hợp cho đường ống kích thước nhỏ, dễ dàng tháo lắp và bảo dưỡng bằng tay.

• Kết nối mặt bích: Chuyên dùng cho các đường ống lớn chịu áp lực cao, cố định bằng hệ thống bu lông chắc chắn.

Theo môi trường ứng dụng

• Nước sạch và nước giếng: Ưu tiên lưới lọc mắt nhỏ để chắn cát mịn.

• Nước thải nhẹ và hệ thống tưới: Thiết kế khoảng hở lưới lọc lớn hơn để tránh hiện tượng rác bám gây tắc nghẽn dòng chảy quá nhanh.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, việc nắm rõ thông số kỹ thuật giúp hệ thống vận hành đồng bộ và tránh các lỗi quá tải cơ khí. Dưới đây là bảng thông số tiêu chuẩn cần lưu ý:

So sánh lup be và van một chiều

Nhiều người thường nhầm lẫn hai thiết bị này do chúng có chung cơ chế hoạt động ngăn dòng chảy ngược. Tuy nhiên, tính ứng dụng thực tế của chúng lại có những ranh giới kỹ thuật rất rõ ràng.

• Về cấu tạo và chức năng: Van một chiều thông thường chỉ có thân van và đĩa van bên trong để điều hướng. Lup be là một dạng biến thể nâng cấp, bắt buộc phải tích hợp thêm lưới lọc rác ở cửa vào của dòng nước.

• Về vị trí lắp đặt: Van một chiều có thể lắp ở bất kỳ vị trí nào trên đường ống (ống hút, ống đẩy, nằm ngang hoặc nằm đứng). Đối với thiết bị rọ bơm, vị trí lắp đặt duy nhất là ở điểm cuối cùng của đường ống hút, chìm hoàn toàn trong nguồn nước.

• Về giá thành: Với cùng một kích cỡ và chất liệu, rọ bơm có giá thành cao hơn đôi chút do quy trình chế tạo phức tạp hơn ở phần lưới lọc bảo vệ.

Trường hợp ứng dụng: Sử dụng van một chiều thông thường tại đầu ra của máy bơm để ngăn áp lực nước dội ngược làm vỡ cánh bơm khi ngắt điện. Sử dụng rọ bơm ở đầu hút dưới đáy giếng để giữ nước mồi và lọc bỏ tạp chất thô trước khi nước đi vào hệ thống.

Vì sao lup be giúp máy bơm hoạt động ổn định?

Không phải ngẫu nhiên mà thiết bị nhỏ bé này lại là linh kiện bắt buộc trong mọi bản vẽ thiết kế trạm bơm đặt cạn. Vai trò của nó tác động trực tiếp đến tuổi thọ của toàn bộ hệ thống.

Đầu tiên là khả năng giữ nước mồi ổn định. Máy bơm ly tâm hoàn toàn không thể tự hút nếu buồng bơm chứa không khí. Việc giữ cho cột nước trong ống luôn đầy giúp máy bơm có thể cung cấp nước ngay lập tức khi được cấp điện, giảm thiểu thời gian chờ đợi và loại bỏ hoàn toàn công đoạn mồi nước thủ công phiền toái.

Thứ hai là chức năng bảo vệ cánh bơm. Những hạt cát lớn, sỏi nhỏ hay vụn rác nếu lọt vào buồng bơm với vận tốc quay hàng nghìn vòng trên một phút sẽ mài mòn cánh bơm, gây mất cân bằng động và dẫn đến hiện tượng cháy động cơ do kẹt trục. Tấm lưới lọc của thiết bị đã chặn đứng nguy cơ này ngay từ cửa ngõ.

Cuối cùng, việc ngăn chặn hiện tượng giật nước khi dừng bơm giúp giảm thiểu các cú sốc áp lực (hiện tượng búa nước), bảo vệ các mối nối đường ống không bị nứt vỡ sau thời gian dài vận hành.

Ứng dụng lup be trong thực tế

Sự xuất hiện của thiết bị phủ rộng khắp từ các công trình dân dụng quy mô nhỏ cho đến các hệ thống hạ tầng kỹ thuật lớn:

• Giếng đào và giếng khoan gia đình: Lắp ở đáy giếng để giữ nước ổn định cho các dòng máy bơm dân dụng cấp nước lên bồn chứa tầng mái.

• Tưới tiêu nông nghiệp: Sử dụng tại các đầu hút thả xuống mương, sông, hồ chứa để cấp nước cho hệ thống béc phun cánh đồng, nơi nguồn nước thường lẫn nhiều rác hữu cơ và phù sa.

• Hệ thống cấp nước đô thị và trạm bơm: Lắp đặt trong các bể chứa trung chuyển của khu dân cư, tòa nhà cao tầng để đảm bảo dòng lưu lượng lớn luôn sẵn sàng hoạt động.

• Hệ thống phòng cháy chữa cháy: Đảm bảo cột nước mồi luôn đầy trong đường ống hút từ bể ngầm, giúp máy bơm cứu hỏa khởi động và lên nước ngay lập tức trong tình huống khẩn cấp.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Rất nhiều hệ thống máy bơm gặp sự cố không lên nước hoặc nước lên yếu không rõ nguyên nhân, mà phần lớn bắt nguồn từ những sai sót khi bố trí thiết bị này:

• Chọn sai kích thước đường kính: Mua van có kích thước nhỏ hơn đường ống hút rồi dùng đầu thu để nối lại. Điều này làm bóp nghẹt dòng chảy, tăng tổn thất áp suất và khiến máy bơm bị thiếu nước đầu vào.

• Lắp đặt quá sát đáy giếng hoặc đáy bể: Khi khoảng cách từ lưới lọc đến đáy bùn quá gần, lực hút của máy bơm sẽ kéo theo bùn đất, làm tắc nghẽn các lỗ lưới lọc, khiến dòng nước bị suy giảm nghiêm trọng hoặc mất dòng hoàn toàn.

• Không kiểm tra độ kín của gioăng trước khi thả ống: Một vết xước nhỏ trên gioăng cao su do quá trình vận chuyển có thể làm rò rỉ nước từ từ. Hệ thống có thể vẫn hoạt động tốt vào ban ngày, nhưng sau một đêm tắt máy, nước mồi bị tụt hết và sáng hôm sau máy bơm sẽ chạy khan dẫn đến cháy phớt.

Checklist lựa chọn lup be đúng kỹ thuật

Để hệ thống vận hành đạt hiệu suất cao nhất, hãy thực hiện kiểm tra các tiêu chí sau trước khi quyết định mua sản phẩm:

• Xác định kích thước ống hút của máy bơm để chọn cỡ van tương thích (ví dụ: ống phi 34 tương đương DN25).

• Đánh giá chất lượng nguồn nước (nước sạch, nước phèn hay nước chứa hóa chất) để chọn vật liệu đồng, nhựa hay inox.

• Kiểm tra thông số áp suất danh định của van để đảm bảo khả năng chịu đựng áp lực cột nước của hệ thống.

• Xác định kiểu kết nối của đường ống hiện tại là ren trong, ren ngoài hay mặt bích để chọn kiểu bắt nối phù hợp.

• Quan sát mật độ và kích thước lỗ trên lưới lọc xem có phù hợp với đặc điểm tạp chất của nguồn nước hay không.

• Ưu tiên các thương hiệu có uy tín để đảm bảo độ đàn hồi của lò xo và độ bền của gioăng cao su làm kín.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình thi công chính xác quyết định phần lớn thời gian vận hành ổn định của thiết bị dưới lòng đất.

Hướng dẫn lắp đặt tiêu chuẩn

Khi tiến hành lắp ráp, bắt buộc phải vặn chặt mối nối ren bằng băng tan hoặc keo dán ống chuyên dụng để ngăn không khí lọt vào. Vị trí thả van phải cách đáy bể ít nhất 50 cm và cách mực nước tĩnh tối thiểu 40 cm để tránh hút phải cặn đáy cũng như không bị hở van khi mực nước rút xuống. Sau khi lắp đặt xong xuôi, hãy tiến hành đổ đầy nước vào ống hút để thử độ kín trong khoảng 15 đến 20 phút trước khi thả hẳn xuống giếng.

Quy định bảo dưỡng định kỳ

Do nằm chìm sâu dưới nước, thiết bị rất dễ bị tảo, rêu hoặc rác hữu cơ bao phủ bề mặt lưới lọc sau một thời gian sử dụng. Định kỳ từ 6 đến 12 tháng, bạn nên kéo cụm ống hút lên để tiến hành cọ rửa sạch sẽ phần lưới lọc. Đồng thời, dùng tay ấn nhẹ đĩa van xem độ đàn hồi của lò xo còn tốt không, gioăng cao su có bị chai cứng hay nứt nẻ không. Nếu phát hiện van có dấu hiệu rò rỉ nước mồi, hãy chủ động thay thế gioăng hoặc cụm van mới để bảo vệ an toàn cho máy bơm.

Câu hỏi thường gặp

Lup be có phải rọ bơm không?

Đúng vậy. Đây chỉ là hai tên gọi khác nhau của cùng một thiết bị kỹ thuật. Lup be là thuật ngữ bắt nguồn từ tiếng Pháp thường dùng trong đời sống dân dã, còn rọ bơm hay van chân (Foot Valve) là tên gọi quy chuẩn trong ngành nước và các tài liệu kỹ thuật.

Bao lâu nên vệ sinh thiết bị một lần?

Tần suất vệ sinh phụ thuộc hoàn toàn vào độ sạch của nguồn nước. Với nước giếng khoan sạch, bạn chỉ cần kiểm tra sau mỗi 12 tháng. Tuy nhiên, nếu thả ở ao hồ, sông suối để tưới tiêu, bạn nên vệ sinh lưới lọc từ 3 đến 6 tháng một lần để tránh rác bám gây nghẹt bơm.

Có cần thiết phải lắp thêm van một chiều trên bờ không?

Nếu đường ống hút quá dài hoặc máy bơm công suất lớn, việc lắp thêm một van một chiều ở đầu ra của máy bơm là rất cần thiết. Van này sẽ chia sẻ áp lực, bảo vệ đĩa van bên dưới không phải chịu cú sốc áp suất trực tiếp khi ngắt bơm đột ngột.

Giữa vật liệu đồng và inox thì loại nào tốt hơn?

Về mặt kỹ thuật, inox vượt trội hơn đồng về khả năng chống ăn mòn hóa học và chịu nhiệt. Tuy nhiên, nếu chỉ sử dụng cho nguồn nước sạch sinh hoạt thông thường ở điều kiện nhiệt độ môi trường, van bằng đồng là lựa chọn tối ưu hơn về mặt chi phí và độ phổ biến khi sửa chữa.

Kết luận

Lup be không đơn thuần là một chiếc van một chiều thông thường mà là lá chắn bảo vệ, là điều kiện tiên quyết giúp hệ thống máy bơm ly tâm đặt cạn vận hành ổn định. Việc thấu hiểu cấu tạo, nguyên lý và tuân thủ các tiêu chuẩn lựa chọn kỹ thuật sẽ giúp bạn tránh được những phiền toái từ việc tụt nước mồi, bảo vệ động cơ khỏi nguy cơ cháy hỏng và tiết kiệm tối đa chi phí vận hành lâu dài.
