Van Điện Từ 12V Phi 8: Cấu Tạo, Thông Số Và Ứng Dụng Chi Tiết

Trong kỷ nguyên tự động hóa ngày nay, việc kiểm soát chính xác lưu lượng chất lỏng và khí nén ở quy mô nhỏ đòi hỏi các thiết bị vừa có tốc độ phản hồi nhanh, vừa phải đảm bảo tính an toàn về điện. Van điện từ 12V phi 8 chính là một linh kiện cơ điện tử đáp ứng hoàn hảo các tiêu chí khắt khe này. Từ các hệ thống máy lọc nước gia đình cho đến những dự án chế tạo robot phức tạp, thiết bị này đóng vai trò như một công tắc dòng chảy tự động vô cùng đáng tin cậy. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, thông số kỹ thuật và những lưu ý thực tế khi vận hành thiết bị.

Van điện từ 12V phi 8 là gì?

Van điện từ 12V phi 8 là loại van điều khiển bằng cuộn coil điện từ sử dụng nguồn điện DC 12V, có kích thước đầu nối phi 8 mm, dùng để đóng hoặc mở dòng nước, khí hoặc chất lỏng một cách tự động. Đây là dòng van hành trình nhỏ, kết hợp giữa cơ học chất lỏng và điện từ trường để thay đổi trạng thái dòng chảy mà không cần tác động ngoại lực bằng tay.

Để hiểu rõ hơn về tên gọi của thiết bị, chúng ta cần bóc tách hai thông số cốt lõi:

• Nguồn điện DC 12V: Đây là mức điện áp một chiều có độ an toàn cực cao đối với con người, không gây nguy hiểm điện giật như nguồn AC 220V. Nguồn 12V cũng là điện áp tiêu chuẩn trên ô tô, ắc quy, và các bo mạch điện tử thông dụng.

• Kích thước phi 8: Thông số này biểu thị đường kính ngoài của đầu ống nối tương thích là 8 mm. Thông thường, loại van này sẽ sử dụng cơ chế nối nhanh hoặc bắt ren phù hợp với các loại ống phun sương, ống dẫn nước hoặc ống khí nén cỡ nhỏ.

Về cơ chế vận hành, van hoạt động dựa trên lực hút từ trường. Khi dòng điện đi qua cuộn dây, một lực từ đủ lớn được sinh ra để thắng lực cản của lò xo, từ đó dịch chuyển lõi van để làm thay đổi trạng thái đóng mở của khoang chứa chất lưu.

Cấu tạo và nguyên lý hoạt động

Mặc dù có kích thước nhỏ gọn, cấu tạo bên trong của van điện từ 12V phi 8 vẫn tuân thủ nghiêm ngặt các nguyên lý cơ khí chính xác để đảm bảo không rò rỉ và chịu được áp suất cao.

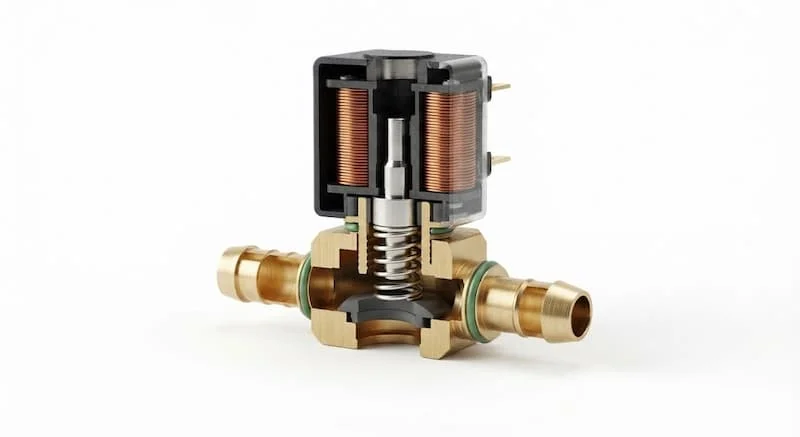

Cấu tạo chi tiết

Một chiếc van tiêu chuẩn được lắp ráp từ sáu bộ phận cơ bản:

• Thân van: Là phần khung chịu lực chịu áp, bao bọc khoang chứa dòng chảy, thường làm bằng đồng, inox hoặc nhựa kỹ thuật.

• Cuộn coil điện từ: Gồm hàng nghìn vòng dây đồng quấn quanh một lõi cách điện, có nhiệm vụ chuyển hóa điện năng thành từ năng.

• Lõi sắt từ: Bộ phận chuyển động tịnh tiến dọc theo trục van, phản hồi trực tiếp dưới tác động của từ trường.

• Lò xo hồi: Tạo lực nén liên tục để đưa lõi sắt về vị trí mặc định khi không có dòng điện.

• Màng van hoặc piston: Chi tiết trực tiếp chặn đứng hoặc khơi thông dòng chảy, thường bọc cao su chịu nhiệt hoặc silicon để tăng độ kín thít.

• Đầu nối phi 8: Hai đầu vào và ra của van được gia công chuẩn kích thước 8 mm để cắm ống dẫn.

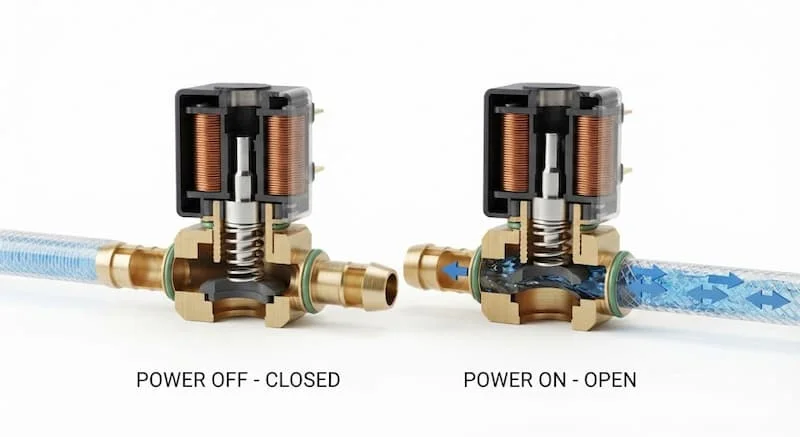

Nguyên lý hoạt động

Quy trình đóng mở dòng chất lưu diễn ra chỉ trong vài miligiây theo chu trình:

Khi ta cấp điện 12V vào cuộn coil, dòng điện chạy qua các vòng dây sinh ra một từ trường mạnh tập trung tại tâm lõi. Lực từ này hút lõi sắt từ chuyển động tịnh tiến lên phía trên, kéo theo màng van rời khỏi bệ van, cho phép dòng chất lưu đi qua đầu nối phi 8. Khi ngắt nguồn điện, từ trường ngay lập tức biến mất, lò xo hồi giãn ra đẩy lõi sắt và màng van về vị trí ban đầu, chặn đứng dòng chảy.

Phân loại van điện từ 12V phi 8

Để lựa chọn đúng thiết bị cho từng môi trường làm việc, việc phân loại van dựa trên các tiêu chí kỹ thuật dưới đây là vô cùng cần thiết.

Theo trạng thái vận hành mặc định

• Thường đóng (NC - Normally Closed): Van luôn ở trạng thái đóng khi không có điện. Chỉ khi cấp điện van mới mở ra. Đây là loại phổ biến nhất vì tính an toàn, tránh thất thoát chất lưu khi hệ thống gặp sự cố mất điện.

• Thường mở (NO - Normally Open): Van luôn mở khi không có điện và đóng lại khi được cấp điện. Loại này chuyên dùng cho các hệ thống xả áp hoặc các ứng dụng cần dòng chảy liên tục, ít khi đóng.

Theo vật liệu chế tạo thân van

• Đồng: Chịu áp suất và nhiệt độ khá tốt, độ bền cơ học cao, chuyên dùng cho nước sạch và khí nén thông thường.

• Inox: Kháng ăn mòn hóa học tuyệt đối, chịu nhiệt độ cao, là lựa chọn hàng đầu cho y tế, thực phẩm và hóa chất nhẹ.

• Nhựa kỹ thuật: Giá thành rẻ, trọng lượng nhẹ, hoàn toàn không sợ bị oxy hóa bởi nước thông thường, thích hợp cho máy lọc nước RO và hệ thống phun sương.

Theo môi chất sử dụng

• Van chuyên dụng cho nước: Thiết kế màng van tối ưu cho chất lỏng có độ nhớt thấp.

• Van chuyên dụng cho khí nén: Trọng lượng lõi nhẹ hơn, gioăng cao su chịu được dầu bôi trơn trong khí nén.

• Van cho dầu và chất lỏng trung tính: Sử dụng vật liệu gioăng đặc biệt như Viton để không bị trương nở khi tiếp xúc với hydrocacbon.

Thông số van điện từ 12V phi 8 cần quan tâm

Khi thiết kế một hệ thống tự động hóa, việc nắm rõ các giới hạn vật lý của linh kiện giúp tránh được các hư hỏng đáng tiếc. Bạn có thể tham khảo bảng thông số kỹ thuật tiêu chuẩn của dòng van này dưới đây:

So sánh van điện từ 12V phi 8 và van điện từ 24V

Trên thị trường hiện nay, hai dòng van điện từ một chiều 12V và 24V thường làm người dùng bối rối khi lựa chọn. Sự khác biệt chủ yếu nằm ở môi trường tích hợp và tính tương thích của hệ thống.


• Về điện áp và khả năng tương thích nguồn: Van 12V chiếm ưu thế tuyệt đối trong các ứng dụng dân dụng, thiết bị di động, ô tô và các mạch điện tử DIY do nguồn điện 12V cực kỳ dễ tìm. Trong khi đó, van 24V lại là chuẩn mực trong các tủ điện công nghiệp sử dụng bộ điều khiển PLC, nơi nguồn 24V DC là nguồn điện điều khiển mặc định.

• Về hiệu suất và công suất: Van 24V có dòng điện hoạt động nhỏ hơn một nửa so với van 12V khi có cùng công suất. Điều này giúp van 24V truyền tải tín hiệu đi xa hơn mà không bị sụt áp trên đường dây, đồng thời cuộn coil sinh nhiệt ít hơn khi ngâm điện lâu.

• Về giá thành và độ phổ biến: Cả hai loại đều có mức giá tương đương nhau, tuy nhiên van 12V phi 8 dễ tìm mua lẻ hơn ở các cửa hàng linh kiện điện tử thông thường.

Lời khuyên chuyên gia: Chọn van 12V nếu hệ thống của bạn chạy bằng ắc quy, pin năng lượng mặt trời hoặc mạch vi điều khiển. Chọn van 24V nếu bạn đang thiết kế một tủ điện công nghiệp tiêu chuẩn có sẵn bộ nguồn tổ ong 24V.

Vì sao nên chọn van điện từ 12V phi 8?

Dòng van này trở thành linh kiện quốc dân trong phân khúc đường ống nhỏ nhờ sở hữu nhiều ưu điểm vượt trội:

Trước hết, nó cực kỳ dễ tích hợp với các nền tảng điều khiển thông minh như Arduino, Raspberry Pi hay PLC thông qua một module relay hoặc transistor đệm dòng. Khả năng đóng mở nhanh gần như tức thời giúp hệ thống kiểm soát chính xác lượng chất lỏng đến từng mililít, điều mà các dòng van bi cơ điện không thể làm được.

Thứ hai, kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt, cho phép bố trí mật độ cao bên trong các vỏ máy chật hẹp như máy lọc nước hay thiết bị y tế. Bên cạnh đó, mức tiêu thụ điện năng thấp giúp hệ thống vận hành bền bỉ mà không cần trang bị những bộ nguồn quá đồ sộ, giảm giá thành tổng thể của giải pháp.

Ứng dụng van điện từ 12V phi 8 trong thực tế

Sự kết hợp giữa kích thước ống phi 8 nhỏ nhắn và điện áp 12V an toàn đã mở ra không gian ứng dụng vô cùng rộng lớn cho thiết bị này:

• Hệ thống tưới cây tự động: Sử dụng trong các mô hình tưới nhỏ giọt, phun sương sân thượng gia đình, nơi toàn bộ hệ thống được quản lý bởi một bộ hẹn giờ chạy pin hoặc adapter 12V an toàn khi gặp nước mưa.

• Máy lọc nước RO và cây nước nóng lạnh: Định áp và ngắt nguồn nước cấp vào màng lọc khi bình áp đã đầy, ngăn chặn hiện tượng rò rỉ nước thải liên tục khi máy ngừng hoạt động.

• Thiết bị pha chế tự động: Ứng dụng trong các dòng máy pha cà phê, máy rót rượu tự động nhờ khả năng đóng cắt dòng chảy chính xác và nhanh chóng.

• Hệ thống khí nén mini: Kiểm soát đường khí điều khiển trong các mô hình cánh tay robot, xylanh khí nén cỡ nhỏ hoặc các thiết bị phân loại sản phẩm tự động.

• Thiết bị y tế và thí nghiệm: Đóng mở các đường dẫn dung dịch, hóa chất trung tính trong các thiết bị xét nghiệm, phân tích sinh hóa tự động.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Rất nhiều trường hợp van bị cháy cuộn coil hoặc bị rò rỉ nước liên tục ngay sau khi lắp đặt. Nguyên nhân phần lớn đến từ các lỗi kỹ thuật cơ bản sau:

• Chọn sai môi chất và áp suất: Sử dụng van dành cho nước sạch để điểu khiển dòng dầu đậm đặc làm kẹt màng van. Hoặc sử dụng van loại cần áp suất (Pilot-operated) cho một bể nước không có áp lực (chỉ chảy tự nhiên), dẫn đến việc dù có cấp điện van cũng không thể mở ra.

• Để cuộn coil hoạt động quá nhiệt: Nhiều người sử dụng van thường đóng (NC) nhưng lại cấp điện liên tục 24/24 giờ để mở van. Việc ngâm điện liên tục khiến cuộn coil sinh nhiệt lượng rất lớn, vượt quá giới hạn chịu nhiệt của lớp sơn cách điện dẫn đến chập cháy.

• Lắp ngược chiều dòng chảy: Trên thân của mọi chiếc van điện từ luôn có một mũi tên đúc nổi chỉ hướng đi của dòng chất lưu. Nếu lắp ngược, áp lực của chất lỏng sẽ tự đẩy màng van lên, khiến van bị rò rỉ nước liên tục kể cả khi đã ngắt điện hoàn toàn.

Checklist lựa chọn van điện từ 12V phi 8 đúng chuẩn

Để hệ thống vận hành trơn tru ngay từ lần đầu tiên bấm máy, bạn hãy đối chiếu kỹ lưỡng các tiêu chí kỹ thuật sau:

• Xác định môi chất hệ thống là nước sạch, khí nén, hóa chất hay dầu để chọn vật liệu thân van và màng gioăng tương thích.

• Đo đạc chính xác áp suất danh định của hệ thống xem có nằm trong dải làm việc của van hay không.

• Tính toán tần suất đóng mở để quyết định chọn loại Thường đóng (NC) hay Thường mở (NO) nhằm tối ưu thời gian cấp điện cho coil.

• Kiểm tra nguồn cấp xem có đủ dòng điện (Ampe) đáp ứng công suất tiêu thụ của cuộn dây khi kích hoạt hay không.

• Lựa chọn kiểu kết nối nối nhanh hay ren vặn phi 8 phù hợp với loại ống đang sử dụng để tránh phải mua thêm đầu chuyển đổi.

Lưu ý khi lắp đặt và bảo dưỡng

Tuân thủ quy trình lắp đặt và bảo trì định kỳ là bí quyết để kéo dài tuổi thọ của thiết bị lên gấp nhiều lần.

Quy trình lắp đặt kỹ thuật

Trước khi cố định van vào đường ống, hãy xả nước hoặc thổi khí sạch qua đường ống để loại bỏ toàn bộ mạt nhựa, băng tan hay cặn bẩn còn sót lại từ quá trình thi công. Những hạt cặn nhỏ này rất dễ kẹt vào khe hở của bệ van, gây ra hiện tượng van đóng không kín.

Khi đấu nối dây điện, cần bọc kín băng dính cách điện hoặc sử dụng ống co nhiệt, đặc biệt là trong môi trường ẩm ướt như hệ thống tưới cây. Đảm bảo lắp đúng chiều mũi tên hướng dòng chảy đi từ nguồn cấp đến nơi tiêu thụ.

Bảo dưỡng định kỳ

Sau một vài tháng hoạt động, hãy tiến hành tháo cuộn coil và nắp van để vệ sinh lòng lõi sắt từ. Nếu phát hiện lò xo bị han gỉ nhẹ hoặc lớp gioăng cao su bám cặn vôi, hãy dùng khăn mềm lau sạch. Tuyệt đối không dùng các hóa chất tẩy rửa mạnh làm biến dạng màng cao su. Nếu hệ thống xuất hiện tình trạng rò rỉ nước nhỏ giọt khi đã ngắt điện, đó là dấu hiệu màng gioăng đã bị lão hóa và cần được thay thế ngay để tránh lãng phí nước và làm ẩm ướt các linh kiện điện tử xung quanh.

Câu hỏi thường gặp

Van điện từ 12V phi 8 dùng được cho nước nóng không?

Hầu hết các dòng van thân nhựa hoặc đồng tiêu chuẩn chỉ chịu được nhiệt độ nước dưới 60 đến 80 độ C. Nếu bạn cần dùng cho nước sôi hoặc hệ thống sưởi, bắt buộc phải chọn dòng van thân inox kết hợp với gioăng chịu nhiệt Teflon hoặc Viton chuyên dụng.

Van thường đóng và thường mở khác nhau thế nào?

Van thường đóng (NC) sẽ khóa dòng chảy khi không có điện và chỉ mở khi cấp điện. Van thường mở (NO) ngược lại, luôn cho dòng chảy đi qua và chỉ khóa lại khi ta cấp điện vào van.

Có thể điều khiển van này trực tiếp bằng chân tín hiệu của Arduino không?

Không thể. Chân tín hiệu của Arduino chỉ cấp dòng điện tối đa khoảng 20mA đến 40mA ở điện áp 5V. Trong khi van 12V phi 8 cần nguồn 12V và dòng điện từ 300mA đến 600mA. Bạn bắt buộc phải dùng thêm một module Relay hoặc mạch đệm dùng Transistor/MOSFET để điều khiển đóng cắt nguồn 12V cấp cho van.

Tuổi thọ của dòng van điện từ này kéo dài bao lâu?

Trong điều kiện môi trường chất lỏng sạch, không có cặn bẩn và cuộn coil không bị ngâm điện quá thời gian quy định của nhà sản xuất, van có thể đạt tuổi thọ từ hàng trăm nghìn đến hàng triệu lần đóng mở, tương đương với 2 đến 5 năm sử dụng liên tục.

Kết luận

Van điện từ 12V phi 8 là một giải pháp kiểm soát dòng chảy tự động vô cùng nhỏ gọn, an toàn và hiệu quả cao. Việc lựa chọn chính xác loại van dựa trên các thông số kỹ thuật như vật liệu, áp suất và môi chất vận hành không chỉ giúp tối ưu hóa hiệu suất của toàn bộ hệ thống mà còn ngăn ngừa các sự cố chập cháy, rò rỉ không đáng có. Đây chắc chắn là linh kiện nền tảng giúp bạn hiện thực hóa các ý tưởng tự động hóa một cách hoàn hảo nhất.

Nếu bạn đang tìm mua các sản phẩm van điện từ 12V phi 8 chính hãng, chất lượng cao với đầy đủ giấy tờ kiểm định, hãy liên hệ ngay với chúng tôi để nhận được sự tư vấn chuyên sâu từ đội ngũ kỹ sư và bảng báo giá ưu đãi nhất đối với van điện từ 12v phi 8.
