Phớt Bơm: Cấu Tạo, Nguyên Lý Và Cẩm Nang Lựa Chọn Từ Chuyên Gia

Trong mọi hệ thống xử lý lưu chất, máy bơm được ví như trái tim điều phối dòng chảy. Tuy nhiên, để trái tim ấy vận hành liên tục mà không gặp sự cố, một bộ phận nhỏ bé nhưng đóng vai trò sống còn chính là Mechanical Seal. Khi linh kiện này gặp trục trặc, chất lỏng sẽ rò rỉ ra ngoài gây lãng phí, phá hủy vòng bi, thậm chí chập cháy động cơ. Hiểu sâu về cấu tạo và cách chọn lựa phớt cơ khí sẽ giúp các kỹ sư tối ưu hóa hiệu suất thiết bị và tiết kiệm hàng triệu chi phí bảo dưỡng cho doanh nghiệp.

Phớt bơm là gì?

Phớt bơm (Mechanical Seal) là bộ phận làm kín giữa trục quay và thân bơm, có nhiệm vụ ngăn chất lỏng rò rỉ ra ngoài trong quá trình máy bơm vận hành, đồng thời hạn chế bụi bẩn hoặc tạp chất xâm nhập vào bên trong.

Vai trò cốt lõi trong hệ thống

Mỗi khi bánh công tác (cánh bơm) quay với tốc độ hàng nghìn vòng trên phút, một áp lực lớn được tạo ra bên trong buồng bơm. Trục bơm đâm xuyên từ buồng chất lỏng ra ngoài để nối với động cơ tạo ra một khe hở vật lý cố định. Bộ phận phớt chính là chốt chặn duy nhất tại vị trí này, cô lập hoàn toàn môi trường chất lỏng áp suất cao bên trong với môi trường không khí bên ngoài.

Tại sao phớt cơ khí thay thế phương pháp truyền thống

Trước khi phớt cơ khí ra đời, các dòng bơm cũ thường sử dụng dây tết chèn (gland packing) để làm kín. Phương pháp cũ này buộc phải cho phép chất lỏng rò rỉ ra ngoài một chút để bôi trơn và làm mát dây tết chèn. Ngược lại, việc ứng dụng công nghệ phớt hiện đại giúp làm kín tuyệt đối, loại bỏ hoàn toàn hiện tượng hao hụt lưu chất, bảo vệ môi trường làm việc sạch sẽ và giảm thiểu ma sát trực tiếp lên trục, hạn chế tối đa việc mài mòn trục bơm.

Ảnh hưởng trực tiếp đến hiệu suất máy bơm

Một bộ phớt chất lượng tốt và lắp đặt chuẩn xác sẽ giữ cho áp suất buồng bơm luôn ở mức tối ưu, giảm hao phí năng lượng do ma sát sinh ra. Nếu phớt bị mòn hoặc hở, áp suất buồng chứa sụt giảm, máy bơm phải hoạt động nhiều hơn để bù đắp lưu lượng, dẫn đến hao tốn điện năng và giảm tuổi thọ động cơ một cách nhanh chóng.

Cấu tạo Mechanical Seal và nguyên lý hoạt động

Sự kỳ diệu của công nghệ làm kín cơ khí nằm ở sự kết hợp hoàn hảo giữa các chi tiết chuyển động và chi tiết đứng yên với độ chính xác ở cấp độ micromet.

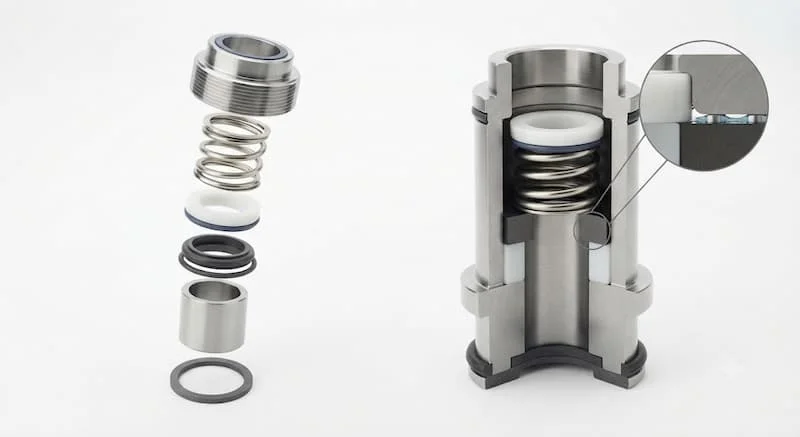

Chi tiết cấu tạo cơ khí

• Mặt tĩnh (Stationary Ring): Được gắn cố định vào khoang chứa của thân bơm, giữ nguyên vị trí và không quay theo trục.

• Mặt động (Rotary Ring): Được cố định trực tiếp vào trục bơm bằng chốt định vị hoặc lực ép, quay đồng tốc cùng với trục khi động cơ hoạt động.

• Lò xo (Spring): Tạo ra lực ép dọc trục liên tục, đẩy mặt động áp chặt vào mặt tĩnh ngay cả khi máy bơm không chạy hoặc khi hệ thống có sự dao động áp suất.

• Gioăng cao su (O-ring): Hệ thống gioăng thứ cấp giúp làm kín các khe hở tĩnh giữa mặt phớt với trục và thân bơm.

• Vỏ kim loại và chốt định vị: Giữ cố định cấu trúc lò xo và truyền mô-men xoắn từ trục tới mặt động.

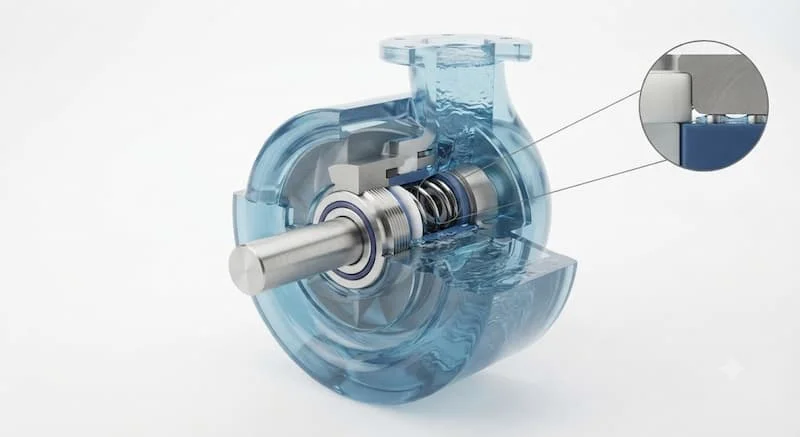

Nguyên lý hoạt động làm kín siêu mỏng

Khi trục bơm quay, mặt động sẽ trượt trên bề mặt của mặt tĩnh. Lực lò xo cùng với áp suất chất lỏng bên trong buồng bơm luôn ép chặt hai bề mặt này lại với nhau. Giữa hai bề mặt tiếp xúc này thực chất tồn tại một lớp màng chất lỏng siêu mỏng, chỉ dày vài micromet. Lớp màng này đóng vai trò vừa là chất bôi trơn giảm ma sát sinh nhiệt, vừa là màng ngăn không cho chất lỏng rò rỉ ra ngoài.

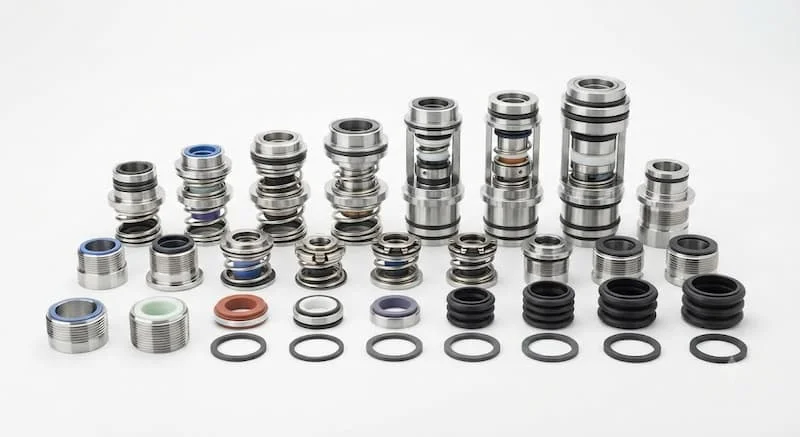

Các loại Mechanical Seal phổ biến

Để đáp ứng đa dạng các môi trường chất lỏng từ nước sạch, hóa chất cho đến bùn sệt, kết cấu và vật liệu của bộ phận làm kín này được chia thành nhiều nhánh chuyên biệt.

Phân loại theo kết cấu cơ khí

• Phớt cơ khí đơn: Gồm một cặp mặt làm kín duy nhất. Đây là dòng phớt phổ biến nhất, cấu trúc đơn giản, giá thành rẻ, dùng cho các môi chất không độc hại như nước sạch, dầu nhẹ.

• Phớt cơ khí đôi: Sử dụng hai cặp mặt làm kín, tạo ra một khoang chứa chất bôi trơn độc lập ở giữa. Loại này chuyên dùng cho các chất lỏng độc hại, hóa chất ăn mòn mạnh hoặc chất lỏng chứa nhiều hạt rắn để ngăn chặn tuyệt đối việc rò rỉ ra môi trường.

• Cartridge Seal (Phớt cụm): Toàn bộ cấu trúc phớt được nhà sản xuất lắp ráp sẵn thành một khối định vị đồng tâm. Người thợ chỉ cần trượt cụm phớt vào trục và siết ốc, loại bỏ hoàn toàn các lỗi đo đạc sai sót khi lắp đặt thủ công.

• Split Seal (Phớt bổ đôi): Các chi tiết của phớt được cắt đôi thành hai nửa bán nguyệt. Thiết bị này cho phép thay phớt mới mà không cần phải tháo rời động cơ hay rã toàn bộ máy bơm, cực kỳ tối ưu cho các dòng bơm công nghiệp cỡ đại.

Phân loại theo vật liệu cấu thành

Vật liệu của mặt chà tiếp xúc trực tiếp quyết định khả năng chống mài mòn và chịu nhiệt của linh kiện:

• Carbon: Thường làm mặt mềm, có khả năng tự bôi trơn tốt, chịu mài mòn vừa phải.

• Silicon Carbide (SiC): Độ cứng cực cao, chịu nhiệt và chống mài mòn xuất sắc, lý tưởng cho nước thải hoặc lưu chất chứa cặn bẩn.

• Tungsten Carbide (TC): Khả năng chịu va đập cơ học và áp suất cao rất tốt, thường dùng trong môi trường khắc nghiệt như dầu khí.

• Ceramic (Gốm): Giá thành rẻ, chống ăn mòn hóa học tốt nhưng giòn, dễ nứt vỡ khi thay đổi nhiệt độ đột ngột.

• Vật liệu gioăng phụ trợ: Tùy thuộc vào nhiệt độ và hóa chất để chọn O-ring bằng cao su NBR (chịu dầu), EPDM (nước nóng, hóa chất nhẹ), Viton/FKM (nhiệt độ cao, hóa chất mạnh) hoặc PTFE (chống chịu hầu hết các loại axit).

Thông số kỹ thuật cần quan tâm

Khi tìm kiếm linh kiện thay thế, việc nắm lòng các thông số kỹ thuật dưới đây là bắt buộc để đảm bảo sự tương thích và độ bền của thiết bị. [chèn link: danh-muc-linh-kien-may-bom]

So sánh các loại Mechanical Seal

Việc đặt các tùy chọn lên bàn cân so sánh giúp người quản lý nhà máy đưa ra quyết định đầu tư chính xác nhất cho từng điều kiện làm việc cụ thể.

• Phớt đơn và phớt đôi: Phớt đơn tinh gọn, rẻ tiền nhưng không an toàn với chất độc hại. Phớt đôi đắt đỏ, cần hệ thống cấp nước làm mát ngoài nhưng đem lại sự bảo vệ tuyệt đối chống ô nhiễm rò rỉ.

• Ceramic và Silicon Carbide (SiC): Ceramic chỉ phù hợp với ứng dụng dân dụng, tải nhẹ vì dễ nứt. SiC là tiêu chuẩn của công nghiệp nặng với độ cứng vượt trội, không biến dạng dưới nhiệt độ cao.

• Carbon và Tungsten Carbide (TC): Cặp Carbon giúp vận hành êm ái ở dải áp suất trung bình. Trong khi đó, Tungsten Carbide đắt hơn nhiều nhưng là giải pháp bắt buộc khi bơm bùn mài mòn hoặc áp suất nén lớn.

• Cartridge Seal và Seal truyền thống: Phớt truyền thống đòi hỏi thợ tay nghề cao để đo khoảng cách nén lò xo. Phớt cụm Cartridge giải quyết triệt để vấn đề này, lắp đặt nhanh gấp năm lần nhưng chi phí đầu tư ban đầu cao hơn.

Vì sao Mechanical Seal bị hỏng?

Theo thống kê tại các nhà máy công nghiệp, có tới hơn bảy mươi phần trăm sự cố máy bơm bắt nguồn từ việc cụm làm kín bị phá hủy. Dưới đây là các nguyên nhân cốt lõi:

• Hiện tượng chạy khô (Dry running): Đây là sát thủ số một. Khi máy bơm chạy mà không có chất lỏng bên trong buồng bơm, màng chất lỏng giữa hai mặt phớt biến mất. Ma sát khô tăng cao làm nhiệt độ tăng vọt trong vài giây, khiến mặt chà bị nứt toác hoặc biến dạng hoàn toàn.

• Lắp đặt sai quy trình kỹ thuật: Thợ lắp đặt nén lò xo quá chặt làm tăng lực ma sát sinh nhiệt, hoặc nén quá lỏng gây rò rỉ ngay khi mở máy.

• Chọn sai chủng loại vật liệu: Chọn gioăng EPDM cho môi trường dầu khí khiến gioăng bị trương nở, rách nát; hoặc chọn mặt gốm Ceramic cho lưu chất chứa hạt cát thô gây xước sâu bề mặt làm kín.

• Lệch tâm trục và độ rung động lớn: Trục bơm bị cong hoặc vòng bi bị mòn tạo ra độ rơ lắc lớn. Sự rung lắc này phá hủy tính đồng tâm của hai mặt phớt, làm lò xo không thể bù đắp khoảng hở, dẫn đến hở phớt.

Mechanical Seal được sử dụng ở đâu?

Hầu như không có một ngành công nghiệp hay hạ tầng kỹ thuật nào sử dụng chất lỏng mà không có sự hiện diện của linh kiện làm kín này.

• Hạ tầng nước và dân dụng: Có mặt trong các dòng máy bơm nước gia đình, bơm tăng áp tòa nhà chung cư, và các trạm bơm cấp nước sạch đô thị.

• Ngành HVAC và hệ thống PCCC: Giữ cho áp lực nước luôn ổn định trong đường ống điều hòa trung tâm và sẵn sàng khai hỏa trong các cụm bơm cứu hỏa công suất lớn.

• Công nghiệp hóa chất và dầu khí: Ngăn chặn các dòng dung môi độc hại, dầu thô hoặc axit rò rỉ ra ngoài môi trường, bảo vệ an toàn lao động tuyệt đối.

• Ngành thực phẩm, đồ uống và dược phẩm: Sử dụng phớt cơ khí vi sinh đặc biệt, không sử dụng chất bôi trơn độc hại, đảm bảo dòng sữa, nước giải khát hoặc dịch thuốc luôn tinh khiết.

Những sai lầm thường gặp khi lựa chọn Mechanical Seal

• Đo đạc sai kích thước thực tế: Người mua thường chỉ nhớ model bơm mà không đo đường kính trục bằng thước kẹp chỉ số chính xác, dẫn đến việc phớt mua về bị rộng hoặc quá chật không lọt qua vai trục.

• Không làm sạch và bôi trơn khi lắp: Để bụi bẩn, xỉ hàn bám vào mặt chà trong quá trình thay thế hoặc lắp ráp khô hoàn toàn khiến bề mặt phớt bị tổn thương ngay vòng quay đầu tiên.

• Giữ lại O-ring cũ: Thay mặt chà mới nhưng tiếc rẻ không thay các gioăng cao su cũ đã bị chai cứng, khiến nước vẫn luồn qua khe hở phía sau mặt phớt để rò rỉ ra ngoài.

Cách lựa chọn phớt bơm chuẩn xác nhất

Để loại bỏ các rủi ro mua sai chủng loại, hãy tuân thủ nghiêm ngặt bảng checklist kỹ thuật dưới đây trước khi tiến hành đặt hàng:

• Ghi lại chính xác thương hiệu và model hiển thị trên nhãn máy bơm.

• Dùng thước cặp đo đường kính trục tại vị trí lắp ráp phớt.

• Xác định chính xác loại hóa chất, chất lỏng hoặc nồng độ hạt rắn có trong môi chất.

• Tra cứu thông số áp suất hoạt động cực đại và áp suất thử nghiệm của buồng bơm.

• Xác định dải nhiệt độ dòng lưu chất chạy qua để lựa chọn chất liệu cao su làm gioăng.

• Chọn cặp vật liệu mặt chà phù hợp với tính chất mài mòn của lưu chất (như SiC/SiC cho nước thải).

• Lựa chọn kiểu kết cấu phớt (phớt lò xo côn, phớt lò xo gân, hay phớt cụm).

• Tìm đến các đơn vị phân phối chính hãng để được hưởng chính sách bảo hành kỹ thuật.

Lưu ý khi lắp đặt và bảo dưỡng phớt bơm

Quy trình lắp đặt phớt cơ khí đòi hỏi sự cẩn trọng và tỉ mỉ như một thợ sửa đồng hồ.

• Tuyệt đối không lắp khô: Trước khi ép các mặt phớt vào trục, hãy bôi một lớp mỏng dầu bôi trơn thích hợp hoặc nước sạch lên O-ring và bề mặt chà để việc trượt vào trục diễn ra êm ái, tránh làm rách gioăng cao su.

• Vệ sinh tuyệt đối khoang chứa: Sử dụng chất làm sạch chuyên dụng để loại bỏ toàn bộ rỉ sét, cặn bẩn bám trên trục bơm. Bất kỳ một hạt bụi nhỏ nào lọt vào giữa hai mặt chà khi lắp đều đồng nghĩa với việc bộ phớt đó sẽ bị hỏng ngay lập tức.

• Kiểm tra định kỳ và thử áp: Sau khi lắp ráp hoàn chỉnh, hãy quay trục bơm bằng tay xem có bị kẹt hay nặng không. Tiến hành mồi nước đầy buồng bơm và chạy thử nghiệm ở áp suất thấp để kiểm tra độ kín khít trước khi vận hành toàn tải.

Câu hỏi thường gặp

Phớt bơm thông thường có tuổi thọ bao lâu?

Trong điều kiện vận hành lý tưởng với nước sạch và không chạy khô, một bộ phớt cơ khí tiêu chuẩn công nghiệp có thể hoạt động bền bỉ từ mười lăm nghìn đến hai mươi nghìn giờ làm việc continuous (khoảng hai đến ba năm).

Tại sao máy bơm vừa mới thay phớt mới xong vẫn bị rò rỉ nước?

Hiện tượng này thường do ba nguyên nhân: thợ lắp làm trầy xước mặt chà trong lúc thao tác, trục bơm bị cong lệch tâm khiến phớt bị hở khi quay, hoặc gioăng O-ring phía sau mặt phớt bị rách do không được bôi trơn lúc ép vào trục.

Có thể dùng chung một loại phớt cho mọi máy bơm không?

Hoàn toàn không. Mỗi dòng máy bơm có thiết kế khoang chứa, đường kính trục, tốc độ quay và điều kiện môi chất khác nhau. Bạn bắt buộc phải lựa chọn phớt dựa theo các thông số hình học và điều kiện làm việc cụ thể của từng model bơm.

Kết luận

Phớt bơm tuy là một linh kiện có kích thước khiêm tốn nhưng lại nắm giữ chìa khóa vận hành an toàn cho toàn bộ hệ thống cơ điện công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và nhận diện sớm các nguyên nhân gây hỏng hóc sẽ giúp người vận hành chủ động hơn trong công tác bảo trì phòng ngừa. Hãy luôn đầu tư đúng mức vào chất liệu vật liệu mặt chà và tuân thủ quy trình lắp đặt nghiêm ngặt để tối ưu hóa tuổi thọ cho thiết bị của bạn.

Nếu bạn cần tư vấn lựa chọn phớt bơm phù hợp với từng model máy bơm cụ thể hoặc hệ thống công nghiệp của mình, hãy liên hệ với chúng tôi để được hỗ trợ kỹ thuật chuyên sâu, nhận báo giá nhanh chóng và cung cấp các sản phẩm chính hãng tốt nhất đối với phớt bơm.
