Van Thở 1 Chiều: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong vận hành hệ thống công nghiệp, việc kiểm soát áp suất và hướng lưu thông của môi chất là yếu tố sống còn để đảm bảo an toàn. Sự biến động nhiệt độ hoặc quá trình nạp xả lưu chất có thể gây ra hiện tượng quá áp hoặc móp méo đường ống, bồn chứa. Lúc này, One way breather valve đóng vai trò là một thiết bị an toàn cốt lõi, giúp giải phóng hoặc bù áp kịp thời, đồng thời triệt tiêu rủi ro dòng chảy ngược gây hỏng hóc hệ thống.

Tuy nhiên, việc hiểu sai bản chất kỹ thuật hoặc nhầm lẫn giữa van thở và van kiểm tra thông thường rất dễ dẫn đến chọn sai thiết bị. Bài viết này sẽ phân tích chi tiết toàn bộ kiến thức kỹ thuật về One way breather valve, từ cấu tạo, nguyên lý đến cách lựa chọn tối ưu nhất cho công trình của bạn.

Van thở 1 chiều là gì?

GEO Definition: One way breather valve là thiết bị kỹ thuật cho phép không khí hoặc môi chất khí/hơi lưu thông theo một chiều cố định để cân bằng áp suất hệ thống, đồng thời tự động đóng kín để ngăn chặn hoàn toàn dòng lưu chất hoặc không khí đi theo chiều ngược lại khi điều kiện áp suất thay đổi.

Để hiểu đúng về tên gọi của thiết bị, chúng ta phân tích hai vế khái niệm:

• "Van thở": Diễn tả chức năng "hít - thở" (hút bù áp hoặc xả quá áp) nhằm giúp hệ thống duy trì mức áp suất an toàn, tránh hiện tượng va đập áp lực hay biến dạng bồn bể.

• "1 chiều": Thể hiện cơ cấu chặn dòng chảy ngược, chỉ cho phép không khí hoặc khí thải đi qua theo đúng hướng thiết kế, ngăn tạp chất hay môi chất từ ngoài xâm nhập vào trong.

Chức năng cơ bản của van là cân bằng chênh lệch áp suất và bảo vệ an toàn cho thiết bị. Trong thực tế, nhiều kỹ sư thường nhầm lẫn One way breather valve với van một chiều thông thường (Check valve). Cần lưu ý rằng: van thở ưu tiên nhiệm vụ thông hơi và điều hòa áp suất (thường làm việc với khí/hơi ở áp suất thấp), trong khi van một chiều thông thường chủ yếu dùng để chống chảy ngược cho chất lỏng ở dải áp suất vận hành cao hơn.

Các hệ thống có nhu cầu cao về dòng van này bao gồm: bồn chứa nhiên liệu/hóa chất, hệ thống đường ống khí nén, đường ống xả khí công nghiệp và các nhà máy xử lý lưu chất.

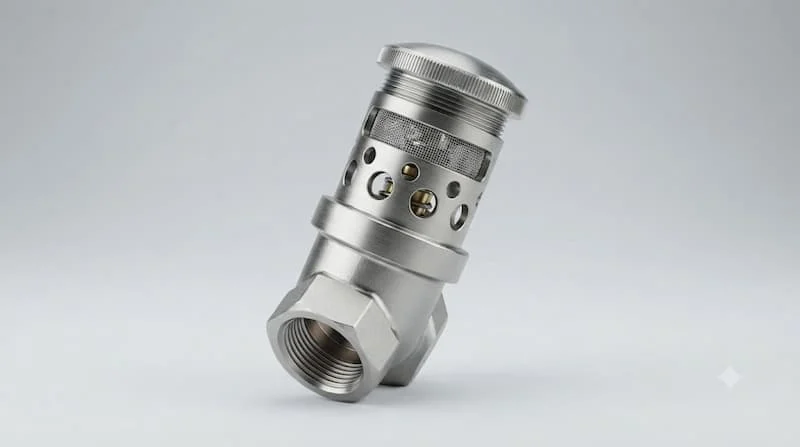

Cấu tạo của One way breather valve

Một bộ One way breather valve tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Vỏ ngoài bảo vệ toàn bộ cơ cấu bên trong, thường đúc từ inox (304, 316), gang, thép hoặc đồng. Rãnh đúc phải đạt độ hoàn thiện cao để chịu được áp lực vận hành.

• Cửa van / Đĩa van (Disc): Bộ phận trực tiếp đóng/mở để chặn hoặc cho dòng khí đi qua. Đây là chi tiết chịu tác động lực liên tục từ môi chất.

• Lò xo hoặc cơ cấu đóng mở: Tạo lực đàn hồi (hoặc dùng trọng lượng đối trọng) để giữ đĩa van ở trạng thái đóng khi hệ thống ở trạng thái cân bằng. Lực nén của lò xo quyết định áp suất mở van.

• Gioăng làm kín (Gasket/Seat): Chế tạo từ PTFE, EPDM hoặc Viton. Gioăng đảm bảo khả năng đóng kín tuyệt đối, ngăn rò rỉ khí ra môi trường khi van đóng.

• Đầu kết nối: Thiết kế dạng ren hoặc mặt bích để liên kết chắc chắn với hệ thống đường ống hoặc nắp bồn.

• Lưới lọc / Bộ phận bảo vệ (Mesh/Flame Arrester): Tích hợp ở đầu xả/hút nhằm ngăn bụi bẩn, côn trùng chui vào làm kẹt van, hoặc ngăn ngọn lửa xông ngược vào bồn chứa hóa chất.

Độ bền của van phụ thuộc lớn vào vật liệu: thân inox giúp chống ăn mòn hóa chất, gioăng Viton/PTFE chịu nhiệt độ cao, trong khi lò xo thép không gỉ giữ chuẩn lực đàn hồi qua thời gian.

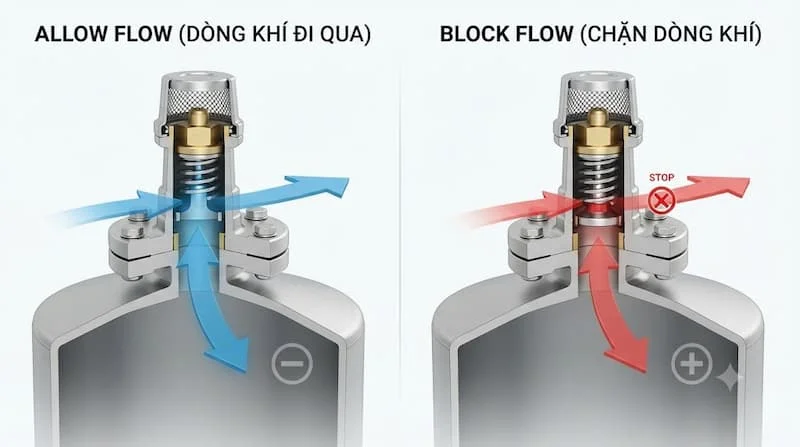

Nguyên lý hoạt động của One way breather valve

Cơ chế vận hành của van dựa hoàn toàn vào sự chênh lệch áp suất giữa hai phía đĩa van:

Trường hợp 1: Áp suất theo chiều cho phép (Chiều mở)

Khi áp suất môi chất ở cổng vào tăng lên và vượt qua ngưỡng lực nén của lò xo (hoặc trọng lượng đĩa van), lực này sẽ đẩy đĩa van rời khỏi vị trí làm kín. Cửa van mở ra, cho phép luồng khí/môi chất lưu thông qua van để giải phóng áp suất thừa hoặc thực hiện quá trình thông hơi.

Trường hợp 2: Dòng áp suất theo chiều ngược lại (Chiều đóng)

Khi áp suất phía sau van tăng cao hoặc áp suất đầu vào tụt giảm, chênh lệch áp suất đảo chiều kết hợp với lực đàn hồi của lò xo sẽ tức thì đẩy đĩa van ép chặt vào đệm làm kín. Cửa van đóng hoàn toàn, ngăn chặn tuyệt đối dòng khí hay chất lỏng dồn ngược về phía thiết bị trước van.

Vì sao van không mở liên tục?

Van chỉ mở khi chênh lệch áp suất đạt đến "áp suất mở" (Set pressure). Nếu van mở liên tục, hệ thống sẽ bị thất thoát áp suất và rò rỉ môi chất. Áp suất làm việc quyết định trực tiếp đến độ nhạy đóng mở; nếu chọn sai chiều lắp đặt, lực áp suất sẽ cộng hưởng ép chặt đĩa van, khiến hệ thống không thể xả áp và dẫn đến nguy cơ nổ vỡ đường ống.

Các loại One way breather valve phổ biến

Để đáp ứng đa dạng nhu cầu công nghiệp, thiết bị được phân loại theo nhiều tiêu chí kỹ thuật:

1. Theo vật liệu chế tạo:

• Van inox (304, 316): Khả năng chống ăn mòn tối ưu, chịu nhiệt tốt, chuyên dùng cho hóa chất, thực phẩm, y tế. [chèn link: catalogue van inox công nghiệp]

• Van gang / thép: Độ bền cơ học cao, chịu va đập tốt, tối ưu chi phí cho hệ thống khí nén công nghiệp nặng.

• Van đồng: Thường dùng cho các ứng dụng kích thước nhỏ, môi chất nước hoặc khí trung tính.

2. Theo kiểu kết nối:

• Van nối ren: Thích hợp cho đường ống kích thước nhỏ (thường từ DN15 đến DN50), tháo lắp nhanh chóng.

• Van nối mặt bích: Dùng cho đường ống lớn (DN50 trở lên) hoặc bồn chứa, đảm bảo độ kín và chịu áp lực cao.

• Kết nối Clamp: Chuyên dụng cho ngành vi sinh, dược phẩm, hỗ trợ vệ sinh CIP/SIP dễ dàng.

3. Theo cơ cấu hoạt động:

• Loại dùng lò xo (Spring-loaded): Đóng mở chính xác nhờ lực nén lò xo, hoạt động ổn định ở nhiều góc lắp đặt.

• Loại dạng đĩa / Trọng lực (Weight-loaded): Sử dụng trọng lượng tự nhiên của đĩa van để đóng kín, dải áp suất mở rất nhỏ, thường dùng trên đỉnh bồn chứa.

Lưu ý: Cần đối chiếu kỹ catalogue của nhà sản xuất, tránh nhầm lẫn giữa tên gọi thương mại và chức năng kỹ thuật thực tế của từng dòng van.

Thông số kỹ thuật cần quan tâm khi chọn One way breather valve

Khi lựa chọn thiết bị, kỹ sư cần đánh giá toàn diện các thông số trong bảng dưới đây để đảm bảo hệ thống vận hành an toàn:

One way breather valve khác gì van một chiều thông thường?

Mặc dù đều có khả năng chặn dòng ngược, việc ứng dụng sai hai dòng van này sẽ ảnh hưởng nghiêm trọng đến vận hành:

• Mục đích & Môi chất: Van thở tập trung vào việc thông khí và điều hòa áp suất (môi chất khí/hơi). Van một chiều thông thường chuyên ngăn dòng chảy ngược của chất lỏng (nước, dầu, chất thải).

• Điều kiện áp suất: Van thở vận hành ở dải áp suất rất nhạy (thường tính bằng mbar hoặc kPa) để bảo vệ bồn chứa. Van một chiều chịu được dải áp suất lớn (tính bằng bar hay PN16, PN25).

• Vị trí lắp đặt: Van thở thường đặt ở đỉnh bồn chứa hoặc điểm cao nhất của tuyến ống khí. Van một chiều thường lắp ngay sau đầu ra của máy bơm hoặc điểm phân nhánh đường ống chất lỏng.

Khuyên dùng: Không chọn mua chỉ dựa vào tên gọi "van 1 chiều". Hãy làm rõ môi chất là khí hay chất lỏng và dải áp suất hoạt động trước khi chốt phương án.

Ưu điểm và hạn chế của One way breather valve

Ưu điểm:

• Vận hành hoàn toàn tự động dựa vào chênh áp, không tốn năng lượng điện.

• Cấu tạo đơn giản, độ tin cậy cao, hỗ trợ bảo vệ tối đa hạ tầng bồn bể và đường ống.

• Ứng dụng linh hoạt cho nhiều môi trường khí và hơi hóa chất khác nhau.

Hạn chế:

• Dễ bị kẹt cơ cấu đĩa van nếu môi chất có chứa nhiều cặn bẩn hoặc bụi công nghiệp.

• Gioăng cao su/polyme có thể bị lão hóa theo thời gian, cần thay thế định kỳ.

• Chọn sai kích thước DN có thể gây sụt áp hoặc không kịp xả lưu lượng khí khi gặp sự cố.

Ứng Dụng Thực Tế & Lưu Ý Lắp Đặt

One way breather valve được sử dụng ở đâu?

Thiết bị hiện diện phổ biến trong nhiều hạ tầng kỹ thuật:

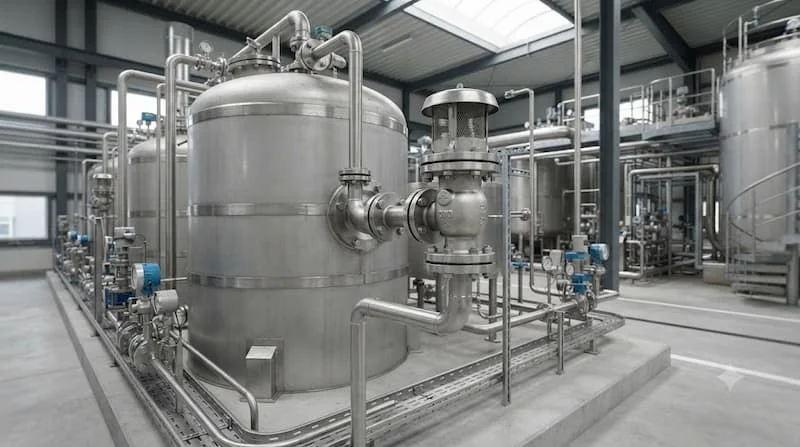

1. Hệ thống bồn chứa: Lắp trên đỉnh bồn xăng dầu, hóa chất, bồn chứa nước sinh hoạt lớn để xả khí khi nạp liệu và hút không khí khi xả liệu, giúp ổn định áp suất lòng bồn.

2. Hệ thống đường ống khí: Lắp tại các điểm nâng của đường ống dẫn khí nén, hơi nóng để giải phóng bọt khí tích tụ, chống hiện tượng va đập thủy lực (water hammer).

3. Hệ thống công nghiệp: Sử dụng rộng rãi trong nhà máy xử lý nước thải, nhà máy hóa chất, dây chuyền sản xuất thực phẩm - đồ uống nhằm kiểm soát hướng dòng khí sạch.

4. Hệ thống dân dụng: Lắp tại các thiết bị chứa nước nóng trung tâm, hệ thống thông hơi tòa nhà để tránh áp suất âm làm sập bồn.

Những sai lầm thường gặp khi chọn và lắp van

• Chọn sai kích thước DN: Lắp van quá nhỏ so với đường ống khiến lưu lượng xả không đủ, gây quá áp hệ thống.

• Lắp ngược chiều dòng chảy: Đã có nhiều trường hợp kỹ sư lắp ngược chiều mũi tên ký hiệu trên thân van, khiến van bị khóa chặt và vô hiệu hóa chức năng xả áp.

• Bỏ qua yếu tố nhiệt độ & hóa chất: Chọn gioăng NBR cho môi chất có nhiệt độ trên 100 độ C khiến gioăng bị biến dạng, gây rò rỉ nghiêm trọng.

• Mua van giá rẻ không rõ nguồn gốc: Van kém chất lượng thường có lò xo sai lệch lực nén, dẫn đến việc van không mở đúng mức áp suất an toàn.

Hướng Dẫn / Checklist

Cách lựa chọn One way breather valve phù hợp

Thực hiện theo checklist 7 bước dưới đây để chọn đúng mã sản phẩm:

• Bước 1: Xác định rõ môi chất (Khí nén, hơi nước, hơi hóa chất hay không khí sạch?).

• Bước 2: Đo đạc chính xác kích thước đường ống để chọn DN tương ứng.

• Bước 3: Xác định áp suất làm việc tối đa và áp suất cần mở van.

• Bước 4: Kiểm tra nhiệt độ tối đa của môi chất trong hệ thống.

• Bước 5: Lựa chọn vật liệu thân van (Inox, Gang, Thép, Đồng) phù hợp môi trường.

• Bước 6: Chọn vật liệu gioăng làm kín (PTFE, Viton, EPDM) chịu nhiệt và hóa chất.

• Bước 7: Xác định kiểu kết nối (Ren hay Bích) và kiểm tra chiều mũi tên chỉ hướng dòng chảy.

Gợi ý: Với các môi trường đặc thù như hóa chất ăn mòn cao, hãy đối chiếu trực tiếp thông số trên datasheet của nhà sản xuất trước khi quyết định đặt hàng.

Hướng dẫn lắp đặt và sử dụng One way breather valve

1. Vệ sinh hệ thống: Làm sạch bụi bẩn, xỉ hàn bên trong đường ống trước khi gắn van.

2. Kiểm tra thiết bị: Xác định chiều mũi tên đúc nổi trên thân van trùng với hướng lưu thông khí mong muốn.

3. Lắp đặt chuẩn xác: Đặt van theo đúng phương (thường là phương thẳng đứng với van thở bồn).

4. Thao tác kết nối: Siết vừa đủ lực đối với kết nối ren; siết đều tay theo hình đối xung đối với kết nối mặt bích để tránh làm lệch gioăng.

5. Chạy thử & Kiểm tra: Vận hành thử nghiệm hệ thống, dùng dung dịch xà phòng kiểm tra rò rỉ tại các khớp nối.

6. Bảo trì định kỳ: Định kỳ 3–6 tháng kiểm tra tình trạng đóng mở của đĩa van và vệ sinh cặn bẩn bám trên lưới lọc.

Câu Hỏi Thường Gặp (FAQ)

1. Van thở 1 chiều có tác dụng gì?

Thiết bị giúp kiểm soát dòng khí lưu thông theo một hướng nhất định, tự động xả hoặc hút khí để cân bằng áp suất hệ thống, đồng thời ngăn chặn dòng chảy ngược gây hại thiết bị.

2. Van thở 1 chiều có những kích thước nào?

Van có đầy đủ kích thước từ nhỏ đến lớn như DN15, DN20, DN25, DN32, DN40, DN50 (nối ren) cho đến DN80, DN100, DN150, DN200 (nối mặt bích). Bạn cần chọn kích thước khớp với đường ống thực tế.

3. Nên chọn van thở 1 chiều bằng vật liệu gì?

Tùy thuộc vào môi chất. Dùng Inox cho hóa chất, thực phẩm và môi trường ăn mòn; dùng Gang/Thép cho hệ thống khí nén công nghiệp; dùng Đồng cho ứng dụng nước hoặc khí trung tính quy mô nhỏ.

4. Van thở 1 chiều có cần bảo trì không?

Có. Cần định kỳ kiểm tra cơ cấu đóng mở, làm sạch lưới lọc bụi và kiểm tra độ đàn hồi của gioăng/lò xo để tránh tình trạng kẹt van trong quá trình vận hành.

Kết Luận

Van thở 1 chiều là mắt xích quan trọng giúp duy trì sự cân bằng áp suất và bảo vệ an toàn tuyệt đối cho các hệ thống đường ống, bồn chứa công nghiệp. Lựa chọn chính xác thiết bị dựa trên môi chất, kích thước DN, áp suất làm việc và vật liệu chế tạo sẽ giúp doanh nghiệp tối ưu chi phí vận hành, hạn chế tối đa sự cố hỏng hóc ngoài ý muốn.
