Van Thuỷ Là Gì? Phân Loại, Cấu Tạo, Ứng Dụng Và Cách Chọn Chuẩn Kỹ Thuật

Meta Description: Hướng dẫn toàn diện về Hydraulic valve: khái niệm, cấu tạo, nguyên lý vận hành, bảng so sánh phân loại và hướng dẫn lựa chọn chuẩn kỹ thuật cho hệ thống đường ống.

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, lưu chất không thể tự điều tiết một cách an toàn nếu thiếu đi các thiết bị kiểm soát dòng chảy. Sự cố sụt áp, nổ ống do quá áp hay dòng chảy ngược gây hỏng hóc máy bơm đều là những hậu quả đắt giá khi hệ thống không được trang bị các dòng van phù hợp. Lúc này, Hydraulic valve đóng vai trò là "trái tim" điều khiển, quyết định đến sự vận hành ổn định, an toàn và bền bỉ của toàn bộ hạ tầng.

Tuy nhiên, khái niệm van thuỷ trong thực tế thường bị hiểu lầm hoặc đánh đồng với các dòng Hydraulic valve lực phức tạp. Việc nắm rõ bản chất, phân loại và các thông số kỹ thuật cốt lõi sẽ giúp bạn đưa ra quyết định đầu tư chính xác, tối ưu chi phí và hạn chế rủi ro vận hành.

Kiến Thức Nền Về van thuỷ

Van thuỷ là gì?

Hydraulic valve là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm kiểm soát dòng lưu chất (nước, dầu, khí, hóa chất) thông qua các chức năng cốt lõi như đóng/mở hoàn toàn, điều tiết lưu lượng, ngăn dòng chảy ngược hoặc tự động cân bằng áp suất theo yêu cầu vận hành.

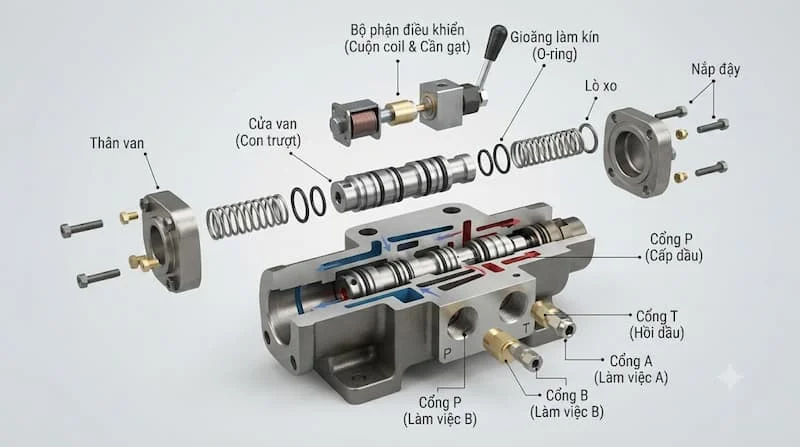

Chức năng cơ bản của thiết bị là tạo ra sự cản trở hoặc tự do cho luồng lưu chất đi qua, bảo vệ toàn vẹn tuyến ống. Về mặt cấu tạo, một bộ van thông thường bao gồm các thành phần chính:

• Thân van (Body): Bộ phận bao bọc bên ngoài, chịu áp lực trực tiếp từ môi chất.

• Bộ phận đóng mở (Disc/Ball/Gate): Chi tiết trực tiếp chặn hoặc mở dòng chảy như đĩa van, bi van, lá lật.

• Trục van (Stem): Truyền chuyển động từ bộ truyền động đến bộ phận đóng mở.

• Gioăng làm kín (Seat/Gasket): Đảm bảo độ kín khít, chống rò rỉ lưu chất ra ngoài.

• Cơ cấu điều khiển: Tay gạt, tay quay, hoặc bộ truyền động điện hay khí nén.

Phân biệt khái niệm: Cần làm rõ rằng khái niệm Hydraulic valve (viết tắt của van dùng cho hệ thống thủy/nước và lưu chất đường ống nói chung) khác với Hydraulic valve lực (Hydraulic valve - dòng van chuyên dùng cho hệ thống truyền động dầu nén áp lực cao trong cơ khí chế tạo).

Các hệ thống đường ống cấp thoát nước, PCCC, HVAC và nhà máy xử lý chất lỏng là những nơi có mật độ sử dụng thiết bị này cao nhất.

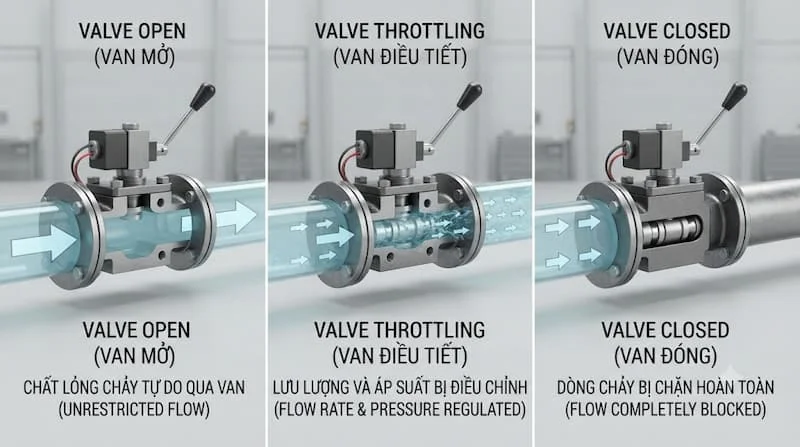

Nguyên lý hoạt động của van thuỷ

Cơ chế vận hành của dòng van này dựa trên sự thay đổi tiết diện diện tích chảy tại vị trí cửa van:

1. Khi van mở hoàn toàn: Bộ phận đóng mở rút hoàn toàn khỏi lòng ống (hoặc xoay song song với dòng chảy). Lưu chất đi qua thân van với trở lực nhỏ nhất, duy trì tối đa lưu lượng và áp suất phía sau van.

2. Khi van đóng: Cơ cấu điều khiển đẩy bộ phận đóng mở ép chặt vào đệm làm kín. Tiết diện dòng chảy giảm về 0, ngăn chặn hoàn toàn sự di chuyển của môi chất.

3. Khi van ở trạng thái điều tiết: Bộ phận đóng mở dừng ở một vị trí trung gian, thu hẹp không gian chảy để giảm lưu lượng hoặc hạ áp suất theo mong muốn.

Vì sao không nên dùng mọi loại van cho mục đích điều tiết?

Mỗi dòng van được thiết kế với hình dáng đĩa van riêng biệt. Ví dụ, van cổng (Gate valve) chỉ thiết kế cho trạng thái đóng/mở hoàn toàn. Nếu dùng van cổng để điều tiết, vận tốc dòng chảy qua khe hẹp sẽ gây ra hiện tượng xâm thực, làm rung lắc và xé rách đĩa van chỉ sau một thời gian ngắn.

Phân Tích Chuyên Sâu Các Dòng Hydraulic valve

Các loại Hydraulic valve phổ biến hiện nay

Dựa vào chức năng vận hành trên đường ống, thiết bị được chia thành 4 nhóm chính:

• Nhóm van khóa (Isolating Valves): Bao gồm van cổng, van bướm, van bi. Nhiệm vụ chính là cách ly đoạn ống để sửa chữa hoặc vận hành đóng/mở tuyến dòng.

• Nhóm van một chiều (Non-return Valves): Dạng lá lật, lò xo hoặc cối. Tự động đóng khi dòng chảy đổi chiều, bảo vệ máy bơm khỏi hiện tượng búa nước.

• Nhóm van điều tiết (Control Valves): Tiêu biểu là van cầu (Globe valve) và van tiết lưu, giúp kiểm soát chính xác lưu lượng và sụt áp.

• Nhóm van điều khiển tự động (Actuated Valves): Tích hợp đầu khí nén hoặc động cơ điện, điều khiển từ xa qua hệ thống điều khiển tự động.

Bảng So Sánh Chức Năng Các Loại Van:

Thông số kỹ thuật cần quan tâm khi chọn van thuỷ

Để đảm bảo van hoạt động bền bỉ, kỹ sư cần phân tích kỹ tập hợp các thông số kỹ thuật sau:

• Kích thước danh nghĩa (DN): Xác định theo đường kính trong của ống (DN15, DN50, DN100...).

• Cấp áp suất (PN/Class): Mức áp lực chịu đựng tối đa (PN10, PN16, PN25, Class 150, Class 300).

• Vật liệu thân van: Gang cầu hay gang xám (dùng cho nước sạch, PCCC), Inox 304 hay 316 (dùng cho hóa chất, vi sinh), Đồng (dân dụng), Thép (nhiệt độ và áp suất cao).

• Vật liệu gioăng: EPDM (nước sạch, nhiệt độ dưới 120 độ C), PTFE hay Teflon (chịu hóa chất, nhiệt độ dưới 220 độ C), NBR (dùng cho dầu, khí).

• Kiểu kết nối: Nối ren (ống nhỏ dưới DN50), Nối mặt bích (JIS, ANSI, DIN cho ống lớn), Wafer hay Lug (cho van bướm).

Tại sao chọn đúng DN là chưa đủ?Một chiếc van có DN50 vừa vặn với ống nhưng nếu chọn vỏ gang PN10 lắp vào tuyến ống áp lực PN16, van sẽ bị nứt thân nổ vỏ ngay khi máy bơm khởi động. Hoặc gioăng EPDM lắp vào đường ống dẫn dầu sẽ bị trương nở, gây kẹt đĩa van hoàn toàn.

So sánh các loại Hydraulic valve theo nhu cầu sử dụng

Để chọn đúng Hydraulic valve, bạn chỉ cần xác định theo các tiêu chí: Mục đích (Khóa hay Điều tiết) -> Môi chất (Nước, Dầu, Hóa chất) -> Kích thước DN & Áp suất PN -> Kiểu vận hành (Cơ hay Điều khiển điện, khí nén).

Mỗi ứng dụng thực tế sẽ yêu cầu một cấu hình thiết bị khác nhau, không có loại van nào "tốt nhất", chỉ có loại van "phù hợp nhất":

Vì sao phải chọn Hydraulic valve đúng kích thước và áp suất?

Việc tính toán sai thông số van mang lại những hậu quả kỹ thuật nặng nề:

• DN quá nhỏ: Tạo ra "nút thắt cổ chai", làm tăng ma sát, tăng tổn thất áp suất trên đường ống và bắt máy bơm phải hoạt động quá tải.

• DN quá lớn: Làm tăng chi phí đầu tư ban đầu không cần thiết, van quá nặng tạo áp lực uốn cong tuyến ống.

• Cấp áp suất PN thấp hơn hệ thống: Nguy cơ rò rỉ qua gioăng làm kín hoặc nứt vỡ thân van khi xảy ra hiện tượng tăng áp đột ngột.

• Vật liệu sai chuẩn: Lưu chất hóa chất ăn mòn mòn thân van, làm ô nhiễm dòng sản phẩm và gây rò rỉ hóa chất độc hại ra môi trường.

Ứng Dụng Thực Tế & Lưu Ý Vận Hành

Van thủy được sử dụng ở đâu?

Dòng thiết bị này hiện diện ở hầu hết các hạ tầng kỹ thuật hiện đại:

1. Hệ thống cấp thoát nước đô thị: Van cổng cỡ lớn (DN200 đến DN1000) dùng để phân tách các vùng cấp nước; van xả khí giải phóng bọt khí tụ trên đường ống.

2. Trạm bơm công nghiệp: Van một chiều chống dòng chảy ngược bảo vệ cánh bơm, kết hợp van bướm tay quay để điều tiết đầu ra.

3. Hệ thống PCCC (Phòng cháy chữa cháy): Van góc, van báo động và van bướm tín hiệu điện giúp duy trì áp lực nước sẵn sàng chữa cháy.

4. Hệ thống HVAC & Chiller: Van cân bằng điều chỉnh lưu lượng nước lạnh đến từng dàn lạnh FCU hay AHU, đảm bảo nhiệt độ tòa nhà đồng đều.

5. Dây chuyền sản xuất hóa chất & thực phẩm: Van bi inox vi sinh điều khiển khí nén đảm bảo vệ sinh an toàn thực phẩm tuyệt đối.

Những sai lầm thường gặp khi chọn và lắp van thủy

• Dùng van khóa để điều tiết liên tục: Khiến đĩa van bướm hoặc van cổng bị xói mòn nhanh chóng, mất khả năng đóng kín về sau.

• Lắp van một chiều sai hướng: Mũi tên chỉ hướng trên thân van bị lắp ngược so với chiều chảy của bơm, làm khóa chặt đường ống.

• Siết mặt bích không đều lực: Siết lệch lực khiến gioăng làm kín bị dập nát một bên, gây rò rỉ lưu chất ngay khi chạy thử.

• Bỏ qua khoảng cách lắp đặt: Lắp van quá gần đầu ra máy bơm (thiếu đoạn ống thẳng định hướng dòng chảy) làm van bị rung lắc mạnh, mau hỏng gioăng.

Hướng Dẫn & Checklist Lựa Chọn

Cách chọn van thủy phù hợp cho hệ thống

Sử dụng quy trình 7 bước dưới đây trước khi quyết định mua sắm thiết bị:

• Bước 1: Xác định môi chất (Nước sạch, nước thải, dầu, hóa chất hay hơi nóng?).

• Bước 2: Xác định kích thước đường ống (DN).

• Bước 3: Kiểm tra áp suất vận hành tối đa (PN hay Class).

• Bước 4: Xác định dải nhiệt độ làm việc của hệ thống.

• Bước 5: Xác định chính xác chức năng: Cần Đóng/Mở, Điều tiết hay Ngăn chảy ngược?

• Bước 6: Lựa chọn vật liệu thân van và gioăng làm kín tương thích.

• Bước 7: Xác định kiểu kết nối (Ren, Mặt bích tiêu chuẩn BS, JIS, ANSI) và phương thức vận hành (Tay quay, Điện, Khí nén).

Sau khi hoàn thành 7 bước kỹ thuật trên, bạn mới nên tiến hành so sánh thương hiệu, xuất xứ (EU, Hàn Quốc, Đài Loan, Trung Quốc) và chính sách bảo hành từ nhà cung cấp.

Lưu ý khi lắp đặt và bảo dưỡng van thủy

• Vệ sinh đường ống: Bắt buộc thổi rửa cặn hàn, cát sạn bên trong ống trước khi gắn van vào vị trí. Cặn cứng rơi vào lòng van sẽ làm xước đĩa van và hỏng gioăng.

• Đỡ tải cho van: Với các dòng van nặng từ 50 kg trở lên, phải làm giá đỡ riêng, không để trọng lượng van đè trực tiếp làm cong đường ống.

• Thao tác siết ốc: Khi lắp bích, siết bu-lông theo thứ tự chéo góc (hình sao) để lực ép phẳng đều lên bề mặt gioăng.

• Bảo dưỡng định kỳ: Tra mỡ bôi trơn vào trục van 3 đến 6 tháng một lần. Định kỳ vận hành đóng/mở van đối với các van ít khi sử dụng để tránh hiện tượng kẹt ti van do cặn bám.

Câu Hỏi Thường Gặp (FAQ)

1. Van thủy là gì?

Là tên gọi chung cho các loại van cơ khí lắp trên đường ống để thực hiện chức năng đóng, mở, điều tiết lưu lượng hoặc ngăn dòng chảy ngược của các loại chất lỏng, khí và hơi.

2. Nên chọn van thủy theo những tiêu chí quan trọng nào?

Cần căn cứ vào 6 yếu tố cốt lõi: Loại môi chất, Kích thước DN, Áp suất PN, Nhiệt độ làm việc, Vật liệu cấu tạo và Chức năng vận hành cần thiết.

3. Van thủy có những loại phổ biến nào?

Các dòng van công nghiệp phổ biến nhất bao gồm: Van cổng, van bướm, van bi, van cầu, van một chiều và các dòng van điều khiển tự động bằng điện hoặc khí nén.

4. Giá van thủy phụ thuộc vào những yếu tố nào?

Giá thành thiết bị quyết định bởi: Kích thước (DN càng lớn giá càng cao), Vật liệu (Inox cao hơn Thép, Gang, Đồng), Cấp áp suất, Thương hiệu sản xuất và Kiểu vận hành (Điều khiển tự động giá cao hơn van cơ).

Kết Luận & Yêu Cầu Báo Giá

Van thuỷ là thành phần không thể thiếu để đảm bảo sự an toàn, linh hoạt và hiệu quả cho mọi hệ thống đường ống. Việc lựa chọn van không thể thực hiện một cách cảm tính chỉ dựa trên giá thành hay đường kính ống, mà bắt buộc phải đối chiếu toàn diện với điều kiện áp suất, nhiệt độ và tính chất hóa học của lưu chất.

Bạn đang tìm kiếm giải pháp van thủy chuẩn kỹ thuật cho dự án của mình?

Đừng ngần ngại liên hệ ngay với chúng tôi! Hãy cung cấp thông tin về Kích thước đường ống (DN), Áp suất làm việc (PN) và Loại môi chất, đội ngũ kỹ sư ứng dụng sẽ hỗ trợ bạn tính toán, lựa chọn model tối ưu nhất và gửi báo giá chiết khấu cạnh tranh ngay trong ngày đối với van thuỷ.
