Mặt Bích Mù Là Gì? Giải Pháp Bịt Kín Và Cô Lập Đường Ống Chuyên Nghiệp

Trong kỹ thuật thi công đường ống, việc kiểm soát dòng chảy không chỉ nằm ở việc vận hành mà còn ở khả năng cô lập hệ thống để bảo trì hoặc mở rộng. Mặt bích mù (Blind Flange) chính là phụ kiện then chốt giải quyết bài toán này. Khác với các loại mặt bích thông thường dùng để kết nối, bích mù đóng vai trò như một "bức tường" vững chắc, chặn đứng dòng lưu chất tại các điểm kết thúc. Với khả năng chịu áp lực cực cao và tính linh hoạt trong tháo lắp, đây là phụ kiện không thể thiếu trong các hệ thống từ cấp thoát nước dân dụng đến dầu khí hóa chất phức tạp. Bài viết này sẽ phân tích sâu về kỹ thuật để giúp bạn lựa chọn và sử dụng Blind Flange một cách chuẩn xác nhất.

Mặt bích mù là gì? Định nghĩa và đặc điểm cấu tạo

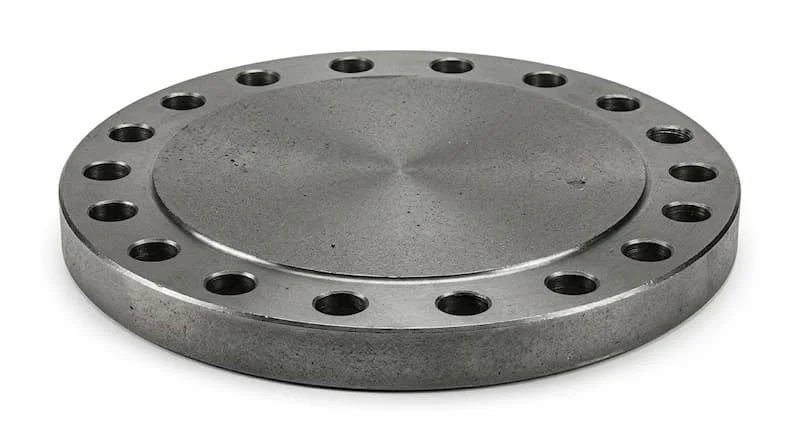

Mặt bích mù (tên tiếng Anh: Blind Flange) là loại mặt bích duy nhất không có lỗ ở giữa (lỗ tâm). Về cơ bản, nó là một đĩa kim loại hoặc nhựa đặc, được thiết kế với các lỗ bulong xung quanh vành để kết nối với mặt bích của đường ống hoặc thiết bị.

Đặc điểm nhận dạng của Blind Flange bao gồm:

• Bề mặt kín hoàn toàn: Phần trung tâm là khối đặc, dùng để ngăn chặn hoàn toàn dòng chảy.

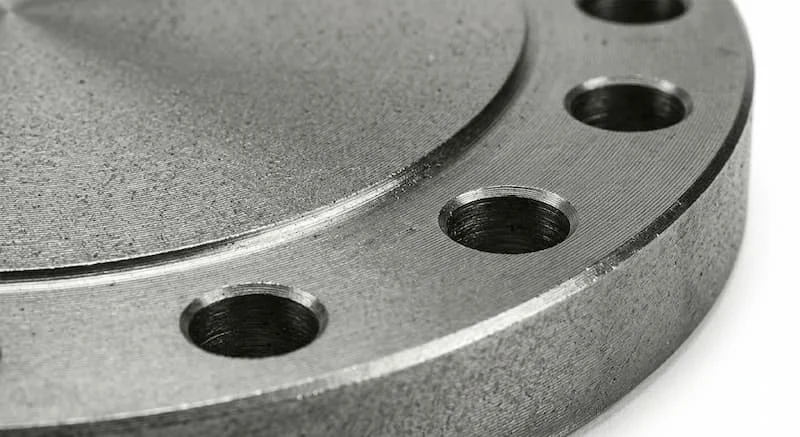

• Hệ thống lỗ bulong tiêu chuẩn: Các lỗ này được khoan theo quy chuẩn quốc tế (JIS, ANSI, DIN) để khớp hoàn toàn với mặt bích kết nối.

• Độ dày vượt trội: Thông thường, bích mù được thiết kế dày hơn các loại bích rỗng cùng kích thước để chịu lực ép trực diện từ lưu chất.

Vai trò chính: Ngoài việc bịt kín đầu ống, Blind Flange cho phép kỹ sư tháo rời dễ dàng để kiểm tra bên trong ống hoặc lắp thêm đoạn ống mới, thay vì phải dùng nắp bịt hàn vĩnh viễn (End cap).

Nguyên lý hoạt động của Blind Flange trong hệ thống áp lực

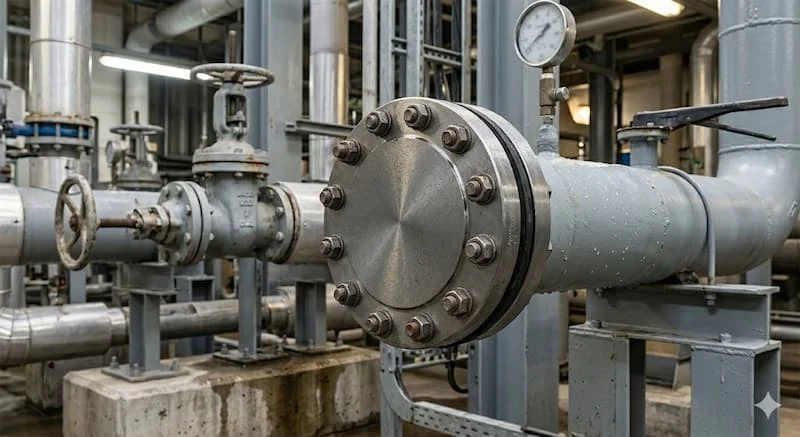

Nguyên lý hoạt động của Blind Flange dựa trên sự kết hợp giữa lực nén cơ học và tính đàn hồi của gioăng làm kín. Khi được lắp vào đầu ống, nó tạo ra một điểm dừng tuyệt đối cho dòng lưu chất.

Cơ chế vận hành chi tiết:

1. Lắp đặt: Blind Flange được đặt đối diện với mặt bích của ống. Giữa hai bề mặt được chèn một lớp gioăng (gasket).

2. Siết chặt: Các bulong được siết đều, tạo ra lực nén ép chặt bích mù vào gioăng và bích ống.

3. Tạo kín: Nhờ lực nén này, gioăng biến dạng nhẹ lấp đầy các khe hở li ti, tạo ra môi trường kín tuyệt đối.

Tại sao hiệu quả? Do không có lỗ tâm, áp lực dòng chảy sẽ đẩy trực tiếp lên đĩa bích. Chính vì thế, vật liệu chế tạo bích mù luôn phải có độ bền kéo và độ cứng cực cao để không bị biến dạng dưới áp lực tĩnh hoặc hiện tượng búa nước.

Phân tích chuyên sâu: Phân loại Blind Flange

Để đáp ứng các môi trường hóa lý khác nhau, Blind Flange được đa dạng hóa về vật liệu và tiêu chuẩn sản xuất.

Phân loại theo vật liệu

• Thép Carbon (A105, SS400): Loại phổ biến nhất nhờ khả năng chịu lực tốt và giá thành rẻ. Thường dùng cho nước, khí nén, dầu.

• Inox (304, 316): Chuyên dùng cho môi trường ăn mòn, axit, hoặc thực phẩm y tế. Inox 316 đặc biệt bền trong môi trường muối biển.

• Nhựa (PVC, HDPE): Dùng cho các hệ thống tưới tiêu hoặc hóa chất nhẹ, nơi áp suất không quá cao.

Phân loại theo tiêu chuẩn kỹ thuật

Việc phân loại theo tiêu chuẩn là yếu tố sống còn để đảm bảo tính lắp lẫn:

• ANSI (Mỹ): Phổ biến trong ngành dầu khí (Class 150, 300...).

• JIS (Nhật Bản): Dùng nhiều trong hệ thống nước, HVAC (5K, 10K, 20K).

• DIN (Đức/Châu Âu): Chuẩn mực cho các thiết bị máy móc Châu Âu (PN10, PN16).

Thông số kỹ thuật Blind Flange: Những con số cần lưu ý

Một kỹ sư khi chọn mua Blind Flange cần quan tâm đến bảng dữ liệu kỹ thuật thay vì chỉ nhìn vào đường kính ống.

Các thông số cốt lõi bao gồm:

• Kích thước danh nghĩa (DN): Từ DN15 cho đến các kích thước khổng lồ DN1000+.

• Cấp áp suất (Pressure Rating): Phải tương thích với hệ thống. Ví dụ: Một hệ thống PN16 không thể sử dụng bích mù PN10 vì nguy cơ vỡ bích là rất cao.

• Đường kính ngoài (OD) & Khoảng cách tâm lỗ (PCD): Đảm bảo bulong có thể xuyên qua dễ dàng.

• Số lượng lỗ bulong: Ví dụ, DN100 Class 150 chuẩn ANSI sẽ có 8 lỗ bulong, trong khi chuẩn JIS có thể khác.

Insight chuyên nghiệp: Sai lệch về tiêu chuẩn (như dùng bích JIS lắp vào ống chuẩn ANSI) là lỗi thường gặp nhất dẫn đến việc phải đổi trả hàng và làm chậm tiến độ thi công.

So sánh Blind Flange với các loại Flange khác

Nhiều người thường nhầm lẫn khi nào nên dùng bích mù thay vì các loại bích rỗng. Hãy nhìn vào bảng so sánh dưới đây:

Insight: Blind Flange là giải pháp duy nhất giúp bạn "đóng" hệ thống mà vẫn giữ được khả năng "mở" rộng trong tương lai mà không cần can thi công hàn cắt phức tạp.

Ứng dụng thực tế: Khi nào nên dùng Blind Flange?

Blind Flange không chỉ đơn thuần là nắp bịt, nó là công cụ cô lập thông minh trong các trường hợp:

1. Bịt đầu ống chờ: Khi một hệ thống đang thi công giai đoạn 1 và cần để lại đầu chờ cho giai đoạn 2.

2. Cô lập thiết bị: Khi cần sửa chữa máy bơm hoặc van mà không muốn xả toàn bộ nước/dầu trong đường ống chính.

3. Hệ thống bồn chứa: Dùng để bịt các cửa kiểm tra (manhole) trên bồn áp lực.

4. Thử áp đường ống: Sử dụng bích mù để chặn các đầu ống trước khi bơm nước thử áp lực toàn hệ thống.

Sai lầm thường gặp khi lựa chọn Blind Flange và hậu quả

Lựa chọn Blind Flange sai cách có thể dẫn đến những thảm họa về an toàn lao động:

• Chọn sai cấp áp suất: Dùng bích mỏng cho áp suất cao dẫn đến hiện tượng bẻ cong đĩa bích hoặc đứt bulong (nổ áp).

• Sai tiêu chuẩn: Không lắp được vào hệ thống, gây lãng phí thời gian.

• Dùng sai vật liệu: Dùng bích thép cho hóa chất axit sẽ khiến bích bị ăn mòn xuyên thấu chỉ trong thời gian ngắn, gây rò rỉ hóa chất độc hại.

Cách chọn Blind Flange chuẩn kỹ thuật (Checklist)

Để đảm bảo mua đúng loại Blind Flange ngay từ lần đầu, hãy thực hiện kiểm tra 5 bước:

1. ✅ Xác định DN: Đường kính ống của bạn là bao nhiêu (ví dụ DN100)?

2. ✅ Chọn tiêu chuẩn: Hệ thống đang dùng chuẩn gì (JIS, ANSI, hay DIN)?

3. ✅ Kiểm tra áp suất: Áp suất làm việc thực tế và áp suất danh định (Class/PN).

4. ✅ Chọn vật liệu: Môi trường có ăn mòn không? Nhiệt độ cao không? (Thép/Inox/Nhựa).

5. ✅ Xác minh số lỗ bulong: Phải trùng khớp với mặt bích đối diện.

Lưu ý sống còn khi lắp đặt Blind Flange

Quá trình lắp đặt quyết định 50% độ an toàn của mối nối:

• Siết bulong đối xứng: Luôn siết theo hình sao hoặc đối xứng để lực nén lên gioăng đều nhất, tránh lệch bích gây rò rỉ.

• Sử dụng gioăng phù hợp: Gioăng cao su cho nước, gioăng chì (graphite) cho hơi nóng, gioăng PTFE cho hóa chất.

• Kiểm tra áp suất thử: Sau khi lắp bích mù, phải thử áp tại điểm đó trước khi đưa hệ thống vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về Blind Flange

❓ Blind Flange là gì?

Đây là loại flange rỗng giữa, dùng để bịt kín hoàn toàn đầu ống hoặc các họng thiết bị.

❓ Blind Flange có chịu được áp suất cao không?

Có. Nếu chọn đúng vật liệu (thép rèn) và tiêu chuẩn (Class 300, 600...), nó có thể chịu được áp suất cực lớn trong ngành dầu khí.

❓ Nên dùng bích mù inox hay thép?

Dùng thép cho các môi trường nước, khí thông thường để tiết kiệm. Dùng inox cho thực phẩm, hóa chất hoặc môi trường gần biển để chống rỉ sét.

❓ Mặt bích mù có thể tháo rời được không?

Có, đây là ưu điểm lớn nhất của nó so với nắp bịt hàn. Bạn chỉ cần tháo bulong là có thể mở thông hệ thống.

Kết luận

Mặt bích mù là một phụ kiện đơn giản về cấu tạo nhưng lại đóng vai trò tối quan trọng trong việc đảm bảo an toàn và tính linh hoạt cho hệ thống đường ống. Việc lựa chọn đúng kích thước, tiêu chuẩn và vật liệu không chỉ giúp bạn tránh được những rủi ro kỹ thuật mà còn tối ưu hóa chi phí vận hành lâu dài.
