Neck Weld Flange Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Áp Suất Cao

Trong kỹ thuật đường ống hiện đại, việc đảm bảo sự an toàn tại các điểm kết nối là ưu tiên hàng đầu, đặc biệt đối với các môi trường vận hành khắc nghiệt. Weld Neck Flange (hay còn gọi là mặt bích cổ hàn) chính là linh kiện được thiết kế để giải quyết những thách thức khắt khe nhất về áp suất và nhiệt độ. Với cấu tạo đặc thù có phần cổ dài vươn ra, loại mặt bích này không chỉ đơn thuần là phụ kiện kết nối mà còn đóng vai trò như một bộ phận giảm chấn và phân phối ứng suất cho toàn bộ hệ thống. Việc sử dụng Weld Neck Flange đúng cách sẽ giúp doanh nghiệp hạn chế tối đa rủi ro nứt gãy mối hàn, từ đó kéo dài tuổi thọ công trình và đảm bảo an toàn tuyệt đối cho người vận hành.

Neck weld flange là gì? Định nghĩa và đặc điểm cấu tạo chuẩn SEO

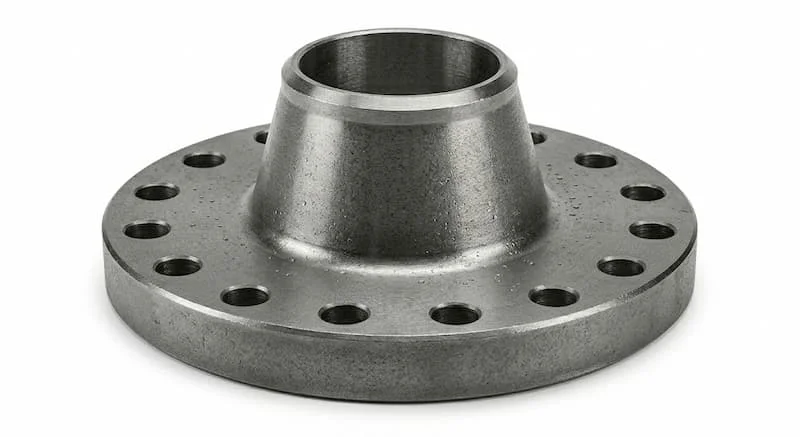

Neck weld flange (tên đầy đủ là Weld Neck Flange) là loại mặt bích có thiết kế một phần cổ dài (neck) nhô cao hơn so với vành bích. Phần cổ này được gia công theo dạng hình nón thuôn gọn và được kết nối với đường ống bằng phương pháp hàn đối đầu (butt weld).

Đặc điểm nhận dạng của Weld Neck Flange:

• Cổ dài đặc trưng: Phần cổ có đường kính trong bằng chính đường kính trong của ống kết nối, tạo sự thông suốt cho dòng lưu chất.

• Mối hàn đối đầu: Khác với bích lồng, bích cổ hàn được hàn trực tiếp phần mép cổ vào mép ống, tạo ra một liên kết đồng nhất.

Vai trò kỹ thuật: Nhờ phần cổ dài, mặt bích này giúp phân phối ứng suất từ vành bích sang thành ống một cách từ từ. Điều này cực kỳ quan trọng trong việc giảm nồng độ ứng suất tại chân mặt bích, giúp hệ thống chịu được các lực tác động cơ học và sự giãn nở nhiệt liên tục.

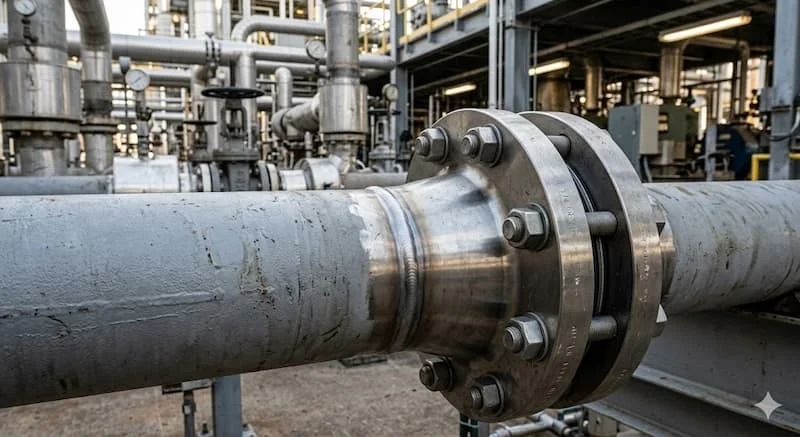

Nguyên lý hoạt động: Cơ chế phân bổ ứng suất thông minh

Nguyên lý hoạt động của Weld Neck Flange dựa trên cấu trúc hình nón của phần cổ. Khi hệ thống chịu áp lực cực lớn hoặc sự biến thiên nhiệt độ đột ngột, các lực ứng suất sẽ tập trung tại điểm kết nối.

Cơ chế phân bổ lực chi tiết:

• Chuyển dịch stress: Phần cổ dài đóng vai trò là nhịp cầu trung gian, chuyển dần ứng suất từ vành mặt bích (nơi dày nhất) sang thành ống (nơi mỏng hơn).

• Đồng nhất dòng chảy: Do đường kính trong của mặt bích khớp hoàn toàn với ống, dòng lưu chất không bị xáo trộn hay tạo ra các túi xoáy khí, giúp giảm hiện tượng xói mòn bên trong mối nối.

Tại sao điều này quan trọng? Trong các hệ thống chịu tải động hoặc rung động mạnh, việc không tập trung lực tại một điểm duy nhất sẽ làm giảm thiểu nguy cơ nứt gãy mối hàn (fatigue failure), một trong những nguyên nhân hàng đầu gây ra thảm họa rò rỉ trong công nghiệp.

Phân tích chuyên sâu: Phân loại Weld Neck Flange

Để đáp ứng đa dạng các môi trường lưu chất từ nước sạch đến hóa chất ăn mòn, Weld Neck Flange được chế tạo với nhiều quy chuẩn vật liệu và kích thước khác nhau.

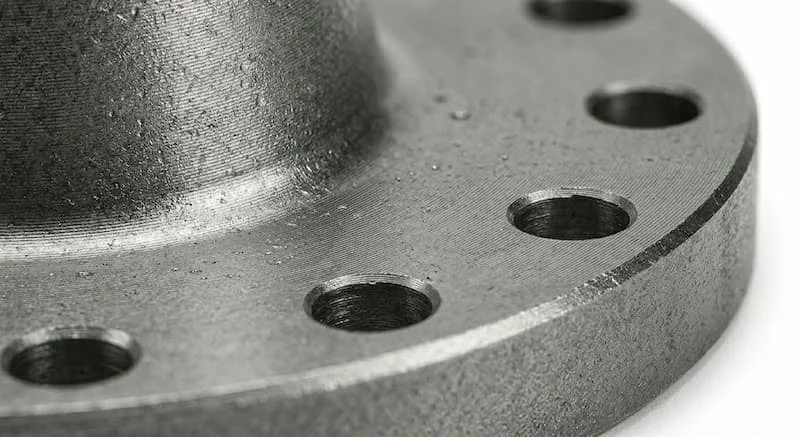

Phân loại theo vật liệu chế tạo

• Thép carbon (Carbon Steel): Thường sử dụng mác thép A105. Ưu điểm là chịu lực cực tốt, độ bền cơ học cao, giá thành hợp lý. Thường ứng dụng trong hệ thống dầu khí và hơi bão hòa.

• Thép không gỉ (Inox 304, 316): Khả năng chống ăn mòn tuyệt vời. Inox 316 thường được ưu tiên cho các môi trường chứa axit nồng độ cao hoặc nước biển.

Phân loại theo tiêu chuẩn kỹ thuật

Việc nắm rõ tiêu chuẩn giúp bạn đảm bảo tính lắp lẫn (interchangeability):

• ANSI/ASME B16.5: Tiêu chuẩn Mỹ, phổ biến nhất toàn cầu với các cấp áp suất Class 150 đến 2500.

• DIN/EN 1092-1: Tiêu chuẩn Châu Âu, định nghĩa áp suất theo hệ PN (PN10, PN16, PN40...).

• JIS: Tiêu chuẩn Nhật Bản, thường dùng trong các hệ thống máy móc của Nhật hoặc khu vực Đông Nam Á.

Thông số kỹ thuật Weld Neck Flange cần đặc biệt lưu ý

Việc lựa chọn Weld Neck Flange đòi hỏi sự chính xác tuyệt đối về các con số. Chỉ một sai lệch nhỏ ở độ dày cổ cũng có thể làm hỏng toàn bộ tính toán chịu lực của hệ thống.

Các thông số cốt lõi:

• Kích thước danh nghĩa (DN): Phổ biến từ DN15 đến DN600 và lớn hơn.

• Cấp áp suất (Pressure Class): Class 150, 300, 600, 900, 1500, 2500.

• Đường kính ngoài (OD) và Vòng tròn tâm lỗ (PCD): Quyết định việc khớp nối bulong.

• Độ dày cổ (Hub thickness): Đây là yếu tố sống còn ảnh hưởng đến khả năng chịu áp của phụ kiện.

Ví dụ: Một sản phẩm DN100 Class 300 sẽ có độ dày và chiều dài cổ lớn hơn nhiều so với Class 150 cùng kích thước, nhằm chịu được áp lực vận hành cao hơn đáng kể.

So sánh Weld Neck Flange với slip-on flange

Sự khác biệt giữa hai loại mặt bích này thường gây bối rối cho những người mới vào nghề. Tuy nhiên, hiệu năng của chúng có sự chênh lệch rất lớn:

1. Khả năng chịu áp: Weld Neck Flange là "ông vua" ở các cấp áp suất trên Class 600. Slip-on flange (bích lồng) thường chỉ dùng cho áp suất thấp và trung bình.

2. Kỹ thuật hàn: Neck weld dùng hàn đối đầu (butt weld) - loại mối hàn có độ bền cao nhất và dễ kiểm tra bằng siêu âm hoặc X-ray. Slip-on dùng hàn góc (fillet weld) ở cả trong và ngoài vành bích.

3. Độ bền mỏi: Theo các nghiên cứu, tuổi thọ chịu mỏi của bích cổ hàn cao hơn gấp nhiều lần so với bích lồng dưới cùng một điều kiện rung động.

Insight: Dù giá thành của Weld Neck Flange cao hơn và quy trình lắp đặt phức tạp hơn, nhưng tính an toàn và độ bền lâu dài mà nó mang lại là khoản đầu tư hoàn toàn xứng đáng.

Ứng dụng thực tế: Khi nào nên dùng Weld Neck Flange?

Không phải hệ thống nào cũng cần đến mặt bích cổ hàn. Loại phụ kiện này được "đo ni đóng giày" cho các trường hợp:

• Ngành dầu khí (Upstream & Downstream): Các đường ống dẫn dầu thô, khí tự nhiên dưới áp suất cực cao.

• Hệ thống hơi nóng (Steam): Nơi sự giãn nở nhiệt diễn ra liên tục, dễ gây ứng suất lên mối nối.

• Nhà máy hóa chất: Các môi trường yêu cầu mối hàn chất lượng cao nhất để tránh rò rỉ lưu chất độc hại.

• Điều kiện vận hành: Bất kỳ hệ thống nào có áp suất trên 20 bar hoặc nhiệt độ dao động mạnh từ âm sâu đến cực nóng.

Sai lầm thường gặp và hậu quả nghiêm trọng

Việc lựa chọn và thi công Weld Neck Flange sai cách có thể dẫn đến những thiệt hại không đáng có:

• Dùng sai Class áp suất: Sử dụng bích Class 150 cho hệ thống yêu cầu Class 300 dẫn đến tình trạng biến dạng vành bích và đứt bulong.

• Không kiểm tra tương thích vật liệu: Hàn bích inox vào ống thép carbon mà không có biện pháp xử lý chuyên dụng gây ăn mòn điện hóa.

• Kỹ thuật hàn kém: Mối hàn đối đầu không thấu hoặc bị rỗ khí sẽ trở thành điểm yếu nhất, dễ nứt vỡ dưới áp lực.

Cách chọn Weld Neck Flange chuẩn (Checklist)

Để đảm bảo mua đúng sản phẩm chất lượng, hãy áp dụng checklist sau:

• Xác định DN: Kích thước ống thực tế là bao nhiêu?

• Chọn Class áp suất: Hệ thống vận hành ở áp suất bao nhiêu bar/psi?

• Xác định vật liệu: Môi trường có tính ăn mòn hóa học không?

• Kiểm tra tiêu chuẩn: Hệ thống đang theo chuẩn Mỹ (ANSI) hay Đức (DIN)?

• Độ dày lịch ống (Schedule): Phần cổ mặt bích phải có độ dày khớp với độ dày ống (SCH10, SCH40, SCH80...) để mối hàn đối đầu được bằng phẳng.

Lưu ý sống còn khi lắp đặt mặt bích cổ hàn

Việc lắp đặt Weld Neck Flange đòi hỏi thợ hàn có tay nghề cao:

1. Hàn đúng kỹ thuật Butt Weld: Phải vát mép (bevel) cả ống và cổ bích để mối hàn ngấu sâu vào trong.

2. Kiểm tra không phá hủy (NDT): Đối với các hệ thống quan trọng, bắt buộc phải chụp X-ray hoặc siêu âm mối hàn để đảm bảo không có vết nứt ngầm.

3. Vệ sinh bề mặt: Loại bỏ hoàn toàn rỉ sét và dầu mỡ trước khi hàn để tránh tạp chất lẫn vào mối hàn.

FAQ - Những câu hỏi thường gặp

❓ Neck weld flange là gì?

Đó là loại mặt bích có phần cổ hình nón vươn dài, được hàn đối đầu trực tiếp vào ống để tối ưu khả năng chịu áp lực.

❓ Tại sao nó có phần cổ dài?

Phần cổ dài giúp phân phối ứng suất từ mối nối sang ống, ngăn chặn việc tập trung lực gây nứt gãy.

❓ Nó có chịu được áp suất cực cao không?

Có, đây là loại mặt bích tốt nhất hiện nay cho các hệ thống áp suất cao lên đến Class 2500.

❓ Khác gì so với Slip-on Flange?

Nó bền hơn, chịu nhiệt tốt hơn và mối hàn dễ kiểm định chất lượng hơn so với bích lồng.

Kết luận

Neck weld flange là giải pháp tối ưu, mang lại sự an tâm tuyệt đối cho các hệ thống đường ống công nghiệp nặng. Dù đòi hỏi kỹ thuật hàn khắt khe và chi phí đầu tư ban đầu cao hơn các loại bích thông thường, nhưng lợi ích về an toàn và sự ổn định lâu dài là điều không thể phủ nhận. Việc chọn đúng tiêu chuẩn vật liệu và thông số kỹ thuật chính là chìa khóa để bảo vệ hệ thống của bạn trước mọi biến động áp suất và nhiệt độ.
