Mặt Bích Nhựa Phi 200: Giải Pháp Kết Nối Ống DN200 Hiệu Quả Và Bền Bỉ

Trong các hệ thống dẫn nước và xử lý chất lỏng hiện nay, việc lựa chọn phụ kiện kết nối vừa đảm bảo độ kín khít, vừa có khả năng chống ăn mòn là yếu tố sống còn. Flange nhựa phi 200 đã trở thành một thành phần không thể thiếu nhờ những đặc tính ưu việt về vật liệu và sự linh hoạt trong lắp đặt. Với kích thước đường kính lớn, loại phụ kiện này đóng vai trò cầu nối quan trọng trong các trục đường ống chính, giúp việc tháo lắp bảo trì trở nên đơn giản hơn bao giờ hết. Bài viết dưới đây sẽ phân tích sâu về thông số, phân loại và cách lựa chọn Flange nhựa phi 200 chuẩn kỹ thuật cho dự án của bạn.

Mặt bích nhựa phi 200 là gì? Định nghĩa và vai trò kỹ thuật

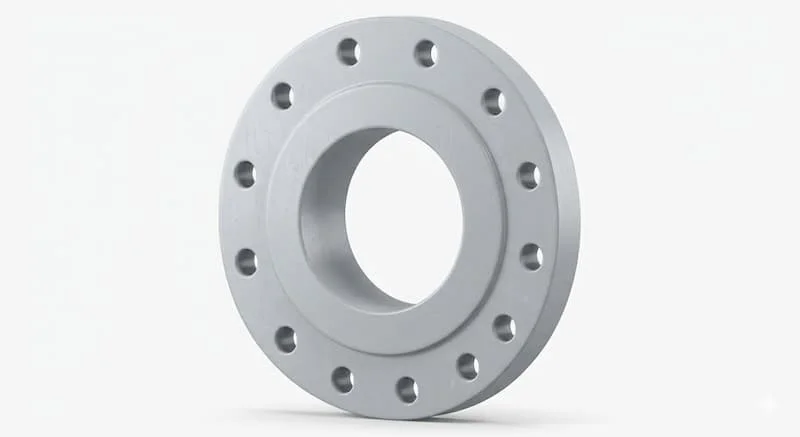

Flange nhựa phi 200 là phụ kiện đường ống có hình dạng đĩa tròn, được sử dụng để kết nối các đoạn ống nhựa có đường kính danh nghĩa DN200 (phi 200mm) hoặc kết nối ống với các thiết bị như van, máy bơm. Phụ kiện này thường được chế tạo từ các loại nhựa chuyên dụng như PVC, uPVC, CPVC hoặc HDPE tùy vào yêu cầu môi trường.

Cụ thể, tên gọi "phi 200" thường tương đương với kích thước DN200 trong các hệ tiêu chuẩn. Vai trò chính của Flange nhựa phi 200 bao gồm:

• Kết nối linh hoạt: Tạo ra mối nối có thể tháo rời giữa hai đoạn ống hoặc giữa ống và thiết bị mà không cần cắt ống.

• Dễ dàng bảo trì: Giúp kỹ thuật viên dễ dàng tiếp cận bên trong đường ống để kiểm tra hoặc vệ sinh định kỳ.

• Chuyển đổi vật liệu: Cho phép kết nối ống nhựa với các thiết bị bằng kim loại thông qua hệ thống bulong tiêu chuẩn.

Nguyên lý hoạt động và ưu thế của vật liệu nhựa

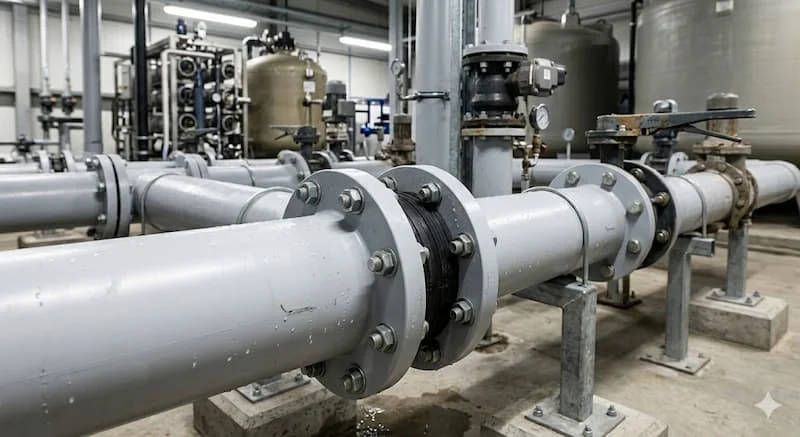

Nguyên lý hoạt động của Flange nhựa phi 200 dựa trên cơ chế nén cơ học. Một mối nối mặt bích hoàn chỉnh thường bao gồm hai mặt bích đối nhau, ở giữa đặt một lớp gioăng cao su làm kín, và tất cả được siết chặt lại bằng hệ thống bulong, đai ốc xung quanh vành bích.

Khi siết chặt các bulong, lực nén sẽ làm gioăng cao su biến dạng và lấp đầy các khoảng hở giữa hai bề mặt bích, tạo ra một rào cản ngăn lưu chất rò rỉ ra ngoài. Vậy tại sao nhựa lại hiệu quả trong trường hợp này?

• Khả năng chống ăn mòn tuyệt đối: Khác với thép, nhựa không bị oxy hóa hay rỉ sét bởi hóa chất hoặc môi trường nước mặn.

• Trọng lượng nhẹ: Giúp giảm tải trọng lên hệ thống giá đỡ và tiết kiệm nhân công khi lắp đặt trên cao.

• Độ đàn hồi tự nhiên: Giúp mặt bích nhựa có khả năng chịu được các rung động nhẹ mà không gây nứt vỡ ngay lập tức như gang xám.

Phân loại Flange nhựa phi 200 phổ biến trên thị trường

Để đáp ứng các yêu cầu khác nhau về áp suất và môi trường hóa chất, Flange nhựa phi 200 được chia thành nhiều loại dựa trên vật liệu và cấu tạo.

Phân loại theo vật liệu:

• Mặt bích nhựa PVC/uPVC: Đây là loại phổ thông nhất, giá thành rẻ, bề mặt trơn nhẵn, thường dùng cho hệ thống nước sạch, tưới tiêu và thoát nước dân dụng.

• Mặt bích nhựa HDPE: Có độ bền cơ học cao hơn, chịu được va đập và có khả năng chống tia UV tốt, thường dùng trong các công trình hạ tầng, cấp nước đô thị.

• Mặt bích CPVC: Chuyên dụng cho các hệ thống nước nóng hoặc hóa chất nồng độ cao nhờ khả năng chịu nhiệt vượt trội.

Phân loại theo cấu tạo:

• Bích rời (Loose Flange/Van Stone): Gồm một vành nhựa và một đĩa đệm. Ưu điểm là có thể xoay vành bích để khớp lỗ bulong dễ dàng, rất được ưa chuộng khi lắp đặt thực tế.

• Bích đặc (Blind Flange): Không có lỗ ở tâm, dùng để bịt đầu ống, ngăn dòng chảy tại các vị trí chờ của hệ thống.

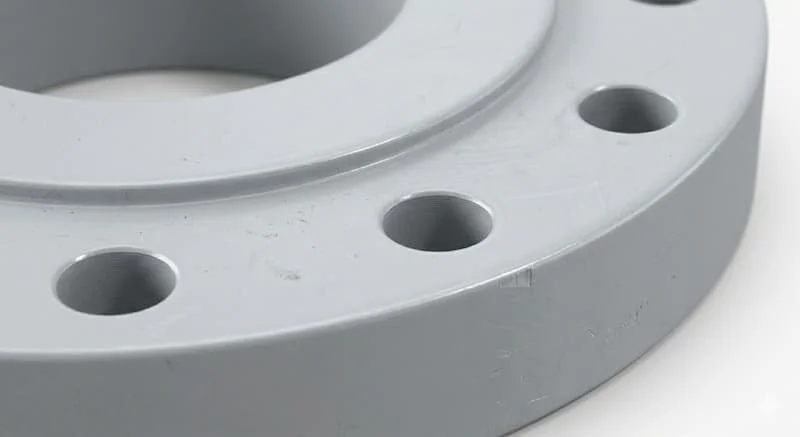

Thông số kỹ thuật chi tiết của Flange nhựa phi 200

Việc nắm vững thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính lắp lẫn (interchangeability). Sai lệch dù chỉ vài milimet cũng sẽ khiến việc lắp đặt trở nên bất khả thi.

Các thông số cốt lõi của Flange nhựa phi 200 (DN200) thường bao gồm:

• Đường kính ngoài (OD): Khoảng 340mm - 345mm tùy tiêu chuẩn (ANSI, JIS, DIN).

• Đường kính vòng tròn tâm lỗ (PCD): Đây là thông số quan trọng nhất. Đối với tiêu chuẩn JIS 10K, PCD thường là 290mm, trong khi DIN là 295mm.

• Số lỗ bulong: Thường dao động từ 8 lỗ đến 12 lỗ.

• Kích thước lỗ bulong: Thường dùng bulong M20 hoặc M22.

Chuyên gia lưu ý: Trước khi mua, bạn cần xác định hệ tiêu chuẩn mà hệ thống đang sử dụng (như JIS của Nhật, DIN của Đức hay ANSI của Mỹ). Nếu lắp một mặt bích tiêu chuẩn DIN vào một cái van tiêu chuẩn JIS, các lỗ bulong sẽ không bao giờ trùng khớp.

So sánh mặt bích nhựa và mặt bích thép trong cùng kích thước

Dù có cùng đường kính phi 200, nhưng hai loại vật liệu này phục vụ cho các mục đích hoàn toàn khác biệt:

Insight: Nếu hệ thống của bạn dẫn nước sinh hoạt hoặc hóa chất nhẹ và áp suất không vượt quá 10kg/cm², Flange nhựa phi 200 là sự lựa chọn thông minh để vừa tiết kiệm chi phí, vừa kéo dài tuổi thọ hệ thống lên đến 50 năm.

Khi nào nên dùng Flange nhựa phi 200? Ứng dụng thực tế

Kích thước phi 200 thuộc dòng ống lớn, do đó nó thường xuất hiện ở các vị trí trọng yếu:

• Hệ thống xử lý nước thải: Kết nối các bồn chứa, bể lắng nơi có chứa các hợp chất ăn mòn cao.

• Nuôi trồng thủy sản: Dùng trong các trang trại nuôi tôm công nghệ cao, nơi nước mặn có thể phá hủy bích thép chỉ trong vài tháng.

• Hệ thống HVAC: Dùng cho các đường ống thoát nước ngưng hoặc nước giải nhiệt ở áp suất thấp.

• Công nghiệp hóa chất: Dẫn các loại axit, kiềm nồng độ thấp mà nhựa uPVC hoặc HDPE có thể chịu được.

Những sai lầm chết người khi lựa chọn mặt bích nhựa

Hơn 80% sự cố rò rỉ tại mối nối mặt bích bắt nguồn từ khâu lựa chọn sai phụ kiện:

1. Nhầm lẫn giữa đường kính ống và kích thước bích: Nhiều người nhầm giữa phi 200 (đường kính ngoài ống) và DN200 (kích thước danh nghĩa). Hãy luôn yêu cầu bảng thông số chi tiết từ nhà sản xuất.

2. Bỏ qua tiêu chuẩn lỗ bulong: Như đã nói, sự khác biệt giữa DIN, JIS và ANSI là rào cản lớn nhất.

3. Sử dụng cho áp suất quá cao: Cố tình dùng bích nhựa cho hệ thống áp suất 16-25 bar sẽ dẫn đến tình trạng gãy vành bích, gây nguy hiểm cho người vận hành.

4. Không tính đến nhiệt độ: Nhựa uPVC sẽ mềm đi đáng kể khi nhiệt độ trên 60°C. Nếu dùng cho nước nóng, bắt buộc phải chuyển sang nhựa CPVC hoặc HDPE chịu nhiệt.

Checklist cách chọn Flange nhựa phi 200 chuẩn chuyên gia

Để dự án vận hành trơn tru, bạn hãy áp dụng checklist dưới đây trước khi đặt hàng:

• Xác định chuẩn DN200: Khớp với ống nhựa phi 200mm đang sử dụng.

• Chọn vật liệu: Nước sạch dùng PVC; ngoài trời/hạ tầng dùng HDPE; hóa chất dùng CPVC.

• Kiểm tra tiêu chuẩn lỗ: JIS 10K, DIN PN10 hay ANSI 150?

• Xác định áp suất làm việc: Đảm bảo áp suất hệ thống thấp hơn áp suất định mức của bích (thường là PN10).

• Kiểm tra số lỗ bulong: 8 hay 12 lỗ để khớp với thiết bị sẵn có.

Lưu ý sống còn khi lắp đặt mặt bích nhựa

Việc lắp đặt bích nhựa đòi hỏi sự tinh tế hơn bích thép:

• Không siết quá lực: Nhựa có giới hạn bền kéo thấp hơn thép. Việc dùng cờ lê lực siết quá mạnh có thể làm nứt hoặc vênh vành bích.

• Siết theo sơ đồ đối xứng: Luôn siết các bulong theo hình sao hoặc đối xứng để lực ép lên gioăng cao su được đều, tránh rò rỉ cục bộ.

• Dùng gioăng phù hợp: Nên dùng gioăng cao su mềm (EPDM) để tạo độ kín tốt nhất ở lực siết thấp.

• Kiểm tra độ đồng tâm: Đảm bảo hai đầu ống phẳng và thẳng hàng trước khi siết bulong để tránh ứng suất dư gây gãy bích về sau.

Giải đáp thắc mắc thường gặp (FAQ)

❓ Phi 200 có phải là DN200 không?

Trong hầu hết các hệ ống nhựa hiện nay, phi 200 tương đương với kích thước danh nghĩa DN200, dùng cho ống có đường kính ngoài 200mm.

❓ Mặt bích nhựa phi 200 chịu được áp suất bao nhiêu?

Thông thường các loại bích nhựa tiêu chuẩn PN10 chịu được áp suất làm việc tối đa là 10 bar (tương đương 10kg/cm²) ở nhiệt độ phòng.

❓ Có dùng mặt bích nhựa phi 200 ngoài trời được không?

Có thể, nhưng bạn nên ưu tiên nhựa HDPE hoặc uPVC có pha thêm phụ gia chống tia UV để tránh giòn gãy sau thời gian dài tiếp xúc với ánh nắng mặt trời.

Kết luận

Mặt bích nhựa phi 200 là giải pháp tối ưu cho các hệ thống đường ống kích thước lớn yêu cầu sự linh hoạt, bền bỉ và tiết kiệm. Bằng cách chọn đúng vật liệu và tiêu chuẩn lỗ bulong, bạn không chỉ đảm bảo an toàn kỹ thuật mà còn giảm thiểu đáng kể chi phí bảo trì cho công trình.

Nếu bạn đang tìm kiếm nguồn cung cấp mặt bích nhựa phi 200 chính hãng, đầy đủ CO/CQ cho dự án của mình, hãy liên hệ ngay với chúng tôi để nhận tư vấn chuyên sâu và báo giá ưu đãi nhất thị trường đối với mặt bích nhựa phi 200.
