JIS10K 100A là gì? Thông số, ứng dụng và hướng dẫn lựa chọn chuyên sâu

Trong lĩnh vực hạ tầng kỹ thuật và các hệ thống đường ống công nghiệp, việc lựa chọn phụ kiện khớp nối chuẩn xác là yếu tố quyết định đến sự an toàn và tuổi thọ vận hành. Tiêu chuẩn mặt bích 10K 100A nổi lên như một tiêu chuẩn thiết yếu dành cho các hệ thống đường ống kích thước lớn, phục vụ tối ưu cho các môi trường áp lực trung bình. Khác với các dòng mặt bích theo tiêu chuẩn Mỹ hay Châu Âu, tiêu chuẩn này mang những đặc thù kỹ thuật khắt khe về cấp áp suất và kích thước, được ứng dụng rộng rãi tại khu vực Châu Á. Việc hiểu rõ bản chất của tiêu chuẩn tiêu chuẩn mặt bích 10K 100A sẽ giúp các kỹ sư và nhà thầu tối ưu hóa hiệu suất mà vẫn đảm bảo tính kỹ thuật cho công trình.

JIS10K 100A là gì? Định nghĩa và nguồn gốc tiêu chuẩn

JIS10K 100A là tiêu chuẩn mặt bích theo hệ JIS (Japanese Industrial Standards – Tiêu chuẩn Công nghiệp Nhật Bản), một hệ thống quy chuẩn kỹ thuật lâu đời và uy tín hàng đầu khu vực. Trong tên gọi này, "JIS" định danh nguồn gốc tiêu chuẩn; "10K" định nghĩa cấp áp suất làm việc và "100A" xác định kích thước danh nghĩa của mặt bích.

Để hiểu rõ hơn, chúng ta cần bóc tách các thành phần cấu thành tên gọi này theo chuẩn chuyên gia:

• JIS: Tiêu chuẩn Quốc gia Nhật Bản, đảm bảo tính đồng bộ tuyệt đối về kích thước và chất lượng cho các sản phẩm công nghiệp.

• 10K: Cấp áp suất danh định, thường dùng cho các hệ thống hoạt động ở áp lực khoảng 10 bar.

• 100A: Xác định kích thước danh nghĩa của mặt bích, tương đương với DN100 (phi 100mm) hoặc kích thước ống phi ~114 mm đường kính ngoài.

Sự hiện diện của tiêu chuẩn tiêu chuẩn mặt bích 10K 100A giúp các nhà thiết kế và lắp đặt hệ thống đường ống lớn có thể khớp nối hoàn hảo với nhau, ngăn ngừa rò rỉ và sự cố do không đồng nhất về kích thước lỗ bulong hoặc đường kính ngoài.

10K nghĩa là gì? Bản chất của cấp áp suất trong kỹ thuật

Một sai lầm phổ biến của những người mới trong ngành là đánh đồng 10K với việc mặt bích chỉ chịu được tối đa 10 bar. Thực tế, con số này phức tạp hơn nhiều và mang tính "định danh" nhiều hơn là thông số áp suất trực tiếp.

Khả năng chịu áp thực tế của một tiêu chuẩn mặt bích 10K 100A mặt bích phụ thuộc mật thiết vào hai yếu tố: Nhiệt độ vận hành và Vật liệu chế tạo.

• Nhiệt độ: Khi nhiệt độ tăng cao, độ bền cơ học của vật liệu (đặc biệt là vật liệu Inox) giảm xuống, dẫn đến áp suất làm việc cho phép cũng giảm theo.

• Vật liệu: Các vật liệu khác nhau như thép carbon và Inox sẽ có biểu đồ chịu áp suất theo nhiệt độ khác nhau, mặc dù cùng là Class 10K.

Tại sao điều này quan trọng? Việc nắm vững bản chất 10K giúp kỹ sư quyết định độ dày và số lượng lỗ bulong cần thiết cho mặt bích. Một mặt bích 10K luôn được thiết kế dày hơn Class 5K cùng kích thước để đảm bảo độ cứng vững dưới tác động của áp lực lớn.

Phân loại flange tiêu chuẩn mặt bích 10K 100A theo kiểu dáng và vật liệu

Mặc dù cùng tuân thủ một tiêu chuẩn kích thước và áp suất, tiêu chuẩn mặt bích 10K 100A mặt bích lại được chia thành nhiều biến thể để phù hợp với từng phương thức kết nối và đặc tính dòng chảy.

Phân loại theo kiểu dáng kết nối:

• Slip-on Flange: Loại mặt bích rỗng, ống được lồng vào trong và hàn cả hai mặt. Đây là kiểu phổ biến nhất nhờ sự linh hoạt và dễ căn chỉnh.

• Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống, ngăn dòng chảy tại các vị trí chờ của hệ thống.

• Threaded Flange (Bích ren): Thường dùng cho các hệ thống nhỏ hơn hoặc có tiện ren ngoài. Loại này cực kỳ hữu ích trong các môi trường cấm lửa (không được hàn).

Phân loại theo vật liệu chế tạo:

• Thép Carbon (Carbon Steel): Thường dùng cho hệ thống nước sạch, PCCC, khí nén nhờ giá thành tối ưu và khả năng chịu lực tốt.

• Inox (Stainless Steel 304, 316): Đây là lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao như hóa chất, thực phẩm, hoặc y tế. Inox 316 có khả năng chịu axit và muối biển vượt trội so với Inox 304.

• Nhựa (Plastic PVC, HDPE): Thường dùng cho các đường ống nhỏ hơn 100A hoặc trong các hệ thống dẫn nước thải sinh hoạt có tính axit nhẹ.

Giải thích chuyên gia: Lựa chọn vật liệu phù hợp là yếu tố quyết định. Inox mang lại khả năng chống ăn mòn tuyệt vời cho hóa chất, nhưng thép carbon vẫn là "ông vua" về khả năng chịu lực nén và tiết kiệm chi phí cho các hệ thống nước thông thường.

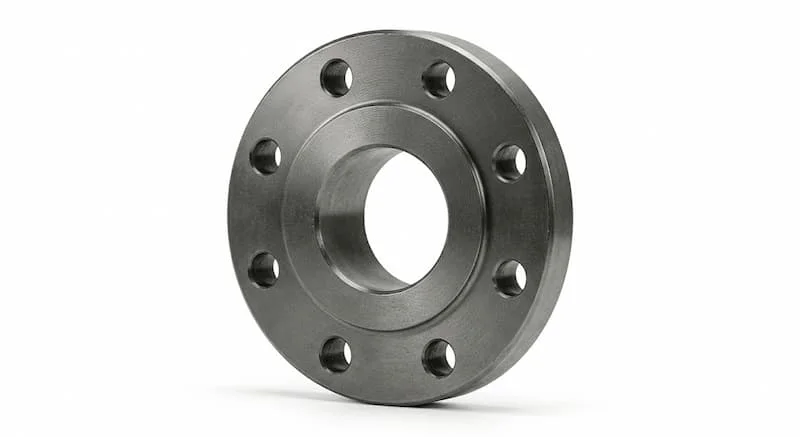

Thông số kỹ thuật chi tiết của tiêu chuẩn mặt bích 10K 100A flange

Việc nắm vững thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính lắp lẫn (interchangeability). Sai lệch dù chỉ vài milimet cũng sẽ khiến việc lắp đặt trở nên bất khả thi.

Các thông số hình học then chốt bao gồm:

• DN: 100A (Phi 100mm)

• Outer Diameter (OD): Khoảng ~210 mm

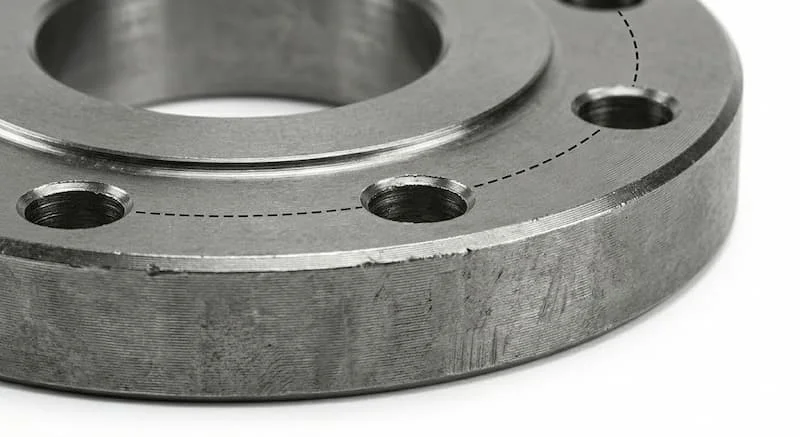

• Pitch Circle Diameter (PCD): Đây là thông số quan trọng nhất, PCD là khoảng cách lỗ bulong. Thông số chuẩn của 100A JIS10K là ~175 mm.

• Số lỗ bulong: Thường dùng 8 lỗ.

• Kích thước lỗ bulong: Thường dùng bulong M16 hoặc M20.

Việc sai lệch chỉ vài milimet ở chỉ số PCD sẽ khiến bạn không thể xỏ bulong qua mặt bích đối diện, gây lãng phí thời gian và chi phí nhân công tại hiện trường.

So sánh JIS10K với ANSI và DIN: Sự khác biệt bản chất

Trong thực tế, nhiều nhà thầu thường nhầm lẫn giữa ba hệ tiêu chuẩn này. Tuy nhiên, chúng được thiết kế cho hai thế giới vật liệu và khu vực ứng dụng hoàn toàn khác biệt.

1. JIS (Nhật Bản): Phổ biến nhất tại khu vực Châu Á nhờ tính kinh tế và thiết kế mỏng hơn so với các hệ khác ở cùng cấp áp suất thấp.

2. ANSI (Mỹ): Thiết kế dày hơn, chắc chắn hơn, thường được coi là "ông vua" trong các hệ thống áp suất cực cao và nhiệt độ lớn.

3. DIN (Châu Âu): Cấp áp suất được định nghĩa theo PN (ví dụ PN10 tương đương 10K). Phổ biến tại các công trình Châu Âu hoặc các hệ thống dẫn hơi nóng.

Insight: Sử dụng mặt bích tiêu chuẩn mặt bích 10K 100A mang lại hiệu quả kinh tế vượt trội cho các hệ thống dân dụng và công nghiệp nhẹ tại Việt Nam. Nó mỏng hơn ANSI nhưng vẫn đảm bảo độ bền cần thiết cho cấp áp suất 10 bar.

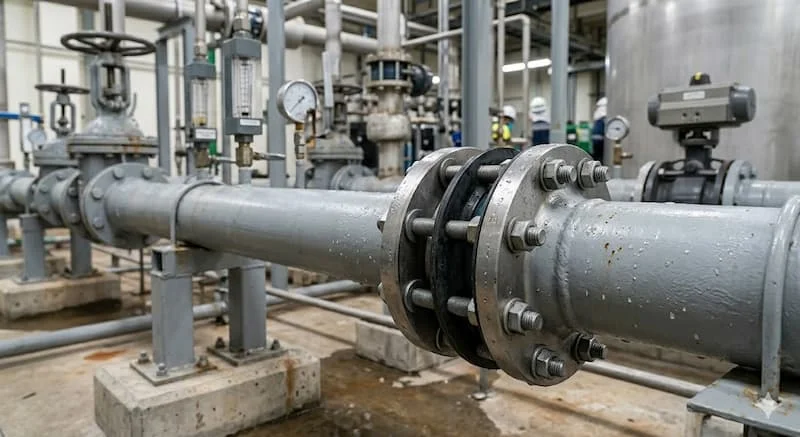

Ứng dụng thực tế: Khi nào nên đầu tư mặt bích JIS10K 100A?

Nhờ đặc tính chống gỉ tự nhiên (Inox) và chi phí sản xuất thấp (Thép), tiêu chuẩn mặt bích 10K 100A mặt bích là sự lựa chọn hàng đầu cho:

• Hệ thống cấp thoát nước đô thị: Kết nối các đường ống thép cỡ lớn dẫn nước sạch hoặc nước thải.

• Hệ thống HVAC: Dùng trong các đường ống nước lạnh của Chiller hoặc hệ thống tháp giải nhiệt tòa nhà.

• Ngành PCCC: Các đường ống chính trong hệ thống chữa cháy bằng nước thường xuyên sử dụng tiêu chuẩn này để đảm bảo tính đồng bộ với các loại van gang.

• Công nghiệp nhẹ: Các nhà máy dệt may, thực phẩm sử dụng hơi áp suất trung bình và nước làm việc.

Điều kiện vận hành lý tưởng: Áp suất làm việc thường dưới 10 bar và nhiệt độ không quá khắc nghiệt (tùy vật liệu).

Những sai lầm chết người khi chọn mua và sử dụng mặt bích JIS10K 100A

Hơn 80% sự cố rò rỉ tại mối nối mặt bích bắt nguồn từ khâu lựa chọn sai phụ kiện:

1. Nhầm lẫn giữa 100A và DN100: Đây là lỗi kinh điển làm hỏng ren của thiết bị đắt tiền. Mặc dù cùng là kích thước danh nghĩa, nhưng 100A của JIS có kích thước thực tế lớn hơn DN100 của hệ ISO một chút.

2. Dùng lẫn lộn với ANSI/DIN: Cố tình lắp ren JIS10K vào hệ thống dùng ren NPT của ANSI sẽ gây rò rỉ ngay lập tức.

3. Sử dụng cho áp suất quá cao: Việc sử dụng cưỡng ép bích JIS10K cho hệ thống áp lực cao làm giảm hệ số an toàn, dễ gây nứt mối nối ren về sau.

Hậu quả: Nứt vỡ mặt bích không chỉ gây dừng hệ thống sản xuất mà còn tiềm ẩn nguy cơ gây tai nạn cho công nhân vận hành do dòng lưu chất bắn ra dưới áp lực.

Checklist cách chọn JIS10K 100A flange chuẩn chuyên gia

Để tối ưu hóa quá trình mua hàng và đảm bảo kỹ thuật, hãy tuân thủ checklist 5 bước sau:

• Xác định đường kính (DN): Bạn cần kích thước 100A (phi ~114mm) cho hệ thống ống gang hay thép?

• Xác nhận Class 10K: Đảm bảo hệ thống yêu cầu đúng cấp áp suất 10K thay vì Class 5K hay 16K.

• Chọn vật liệu phù hợp: Nước sạch dùng thép carbon; hóa chất/nhiệt độ dùng Inox.

• Kiểm tra thông số PCD: Số lỗ (8 lỗ) và PCD (175mm) có khớp với van hoặc thiết bị không?

• Kiểm tra xuất xứ: Sản phẩm có đầy đủ chứng chỉ CO/CQ không?

Lưu ý quan trọng khi lắp đặt mặt bích tiêu chuẩn Nhật

Việc lắp đặt JIS10K 100A mặt bích cần sự tỉ mỉ để đạt độ kín tối đa:

1. Siết bulong đều tay: Luôn siết các bulong theo hình sao hoặc đối xứng để lực ép lên gioăng cao su được đều, tránh rò rỉ cục bộ.

2. Dùng gioăng phù hợp: Sử dụng gioăng cao su mềm (EPDM) cho nước hoặc gioăng chì chịu nhiệt cho hơi để tạo độ kín tốt nhất ở lực siết thấp.

3. Không dùng quá áp thử nghiệm: Khi thử áp hệ thống (Hydrotest), tuyệt đối không vượt quá ngưỡng 1.5 lần áp suất định mức của bích gang.

Giải đáp thắc mắc thường gặp (FAQ)

❓ 100A có phải DN100 không?

Trả lời: Có, kích thước danh nghĩa 100A trong hệ JIS chính là DN100 (phi 100mm) của hệ ISO.

❓ 10K là bao nhiêu bar?

Trả lời: Cấp áp suất danh định 10K thường được quy đổi tương đương mức áp suất làm việc khoảng 10 bar (10kg/cm²).

❓ Có thể thay mặt bích JIS10K bằng bích thép ANSI được không?

Trả lời: Không thể vặn ren hay khớp nối trực tiếp do sự khác biệt về góc ren và bước ren. Bạn cần sử dụng các khớp chuyển đổi trung gian.

❓ Bích Inox JIS10K 100A có dùng ngoài trời được không?

Trả lời: Có, Inox (nhất là Inox 316) có khả năng chống tia UV và chịu được ăn mòn từ môi trường muối biển vượt trội.

Kết luận

JIS10K 100A mặt bích là một thành phần không thể thiếu trong các hệ thống đường ống kích thước lớn hiện đại, mang lại sự cân bằng hoàn hảo giữa hiệu quả kỹ thuật và tối ưu hóa ngân sách. Việc chọn đúng tiêu chuẩn JIS10K thay vì nhầm lẫn sang các hệ thép không chỉ giúp hệ thống vận hành ổn định mà còn thể hiện sự chuyên nghiệp trong khâu thiết kế vật tư.

Hy vọng những phân tích chuyên sâu trên đã giúp quý khách hàng có cái nhìn rõ nét nhất về loại mặt bích này. Để nhận báo giá và tư vấn kỹ thuật chi tiết nhất cho công trình của mình, hãy liên hệ ngay với chúng tôi để tìm hiểu rõ hơn vể jis10k 100a.
