Bích thép rỗng DN150: Thông số kỹ thuật, phân loại và hướng dẫn lựa chọn chuẩn xác

Trong hạ tầng cơ sở và các hệ thống đường ống công nghiệp hiện nay, việc kết nối các đoạn ống có kích thước lớn đòi hỏi một giải pháp vừa đảm bảo tính vững chắc, vừa linh hoạt trong bảo trì. Bích thép rỗng dn 150 chính là linh kiện xương sống đóng vai trò đó. Với khả năng chịu tải tốt và thiết kế tối ưu cho dòng chảy lớn, loại mặt bích này xuất hiện phổ biến trong hầu hết các nhà máy xử lý nước, hệ thống PCCC và lọc hóa dầu. Tuy nhiên, để hệ thống vận hành không rò rỉ, việc hiểu rõ sự khác biệt giữa các tiêu chuẩn và kiểu dáng của bích thép rỗng dn 150 là điều tối quan trọng đối với mọi kỹ sư và nhà thầu.

Bích thép rỗng DN150 là gì? Định nghĩa kỹ thuật chuẩn SEO

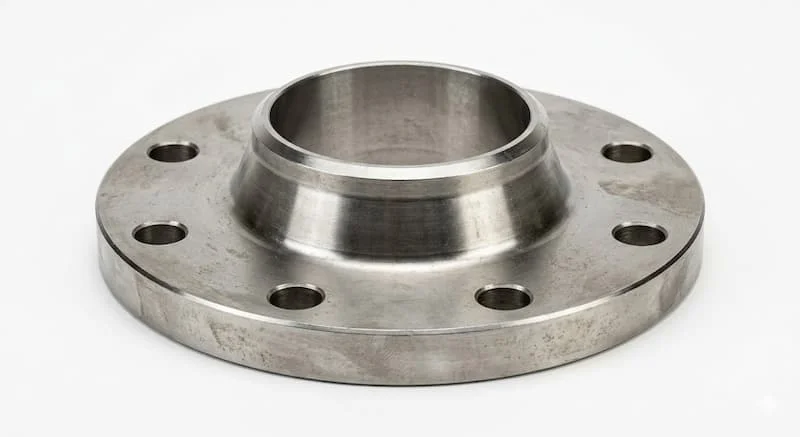

Bích thép rỗng dn 150 là phụ kiện cơ khí có hình đĩa tròn với một lỗ rỗng ở trung tâm, được thiết kế đặc biệt để kết nối các đoạn ống, van hoặc thiết bị có đường kính danh nghĩa DN150 (tương đương ống 6 inch). Lỗ hổng ở tâm mặt bích cho phép lưu chất đi qua mà không bị cản trở, đây chính là đặc điểm nhận dạng cơ bản nhất.

Về mặt cấu tạo, bích thép rỗng dn 150 sở hữu các đặc điểm kỹ thuật sau:

• Lỗ tâm (Bore): Kích thước lỗ được gia công chính xác để vừa vặn với đường kính ngoài của ống.

• Lỗ bulong (Bolt holes): Các lỗ này được khoan đối xứng quanh vành bích để siết chặt các đoạn ống lại với nhau.

• Phân biệt rõ ràng: Cần tránh nhầm lẫn giữa bích rỗng và bích mù (Blind flange). Trong khi bích mù dùng để bịt kín đầu ống, thì bích rỗng là cầu nối duy trì sự thông suốt của dòng chảy trong hệ thống.

Nguyên lý hoạt động và tầm quan trọng của mặt bích rỗng

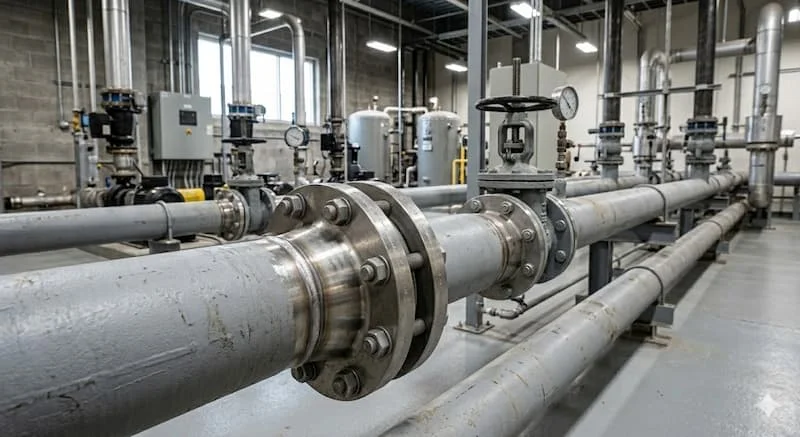

Nguyên lý hoạt động của bích thép rỗng dn 150 dựa trên cơ chế nén cơ học tạo độ kín khít. Khi lắp đặt, hai mặt bích được đặt áp sát vào nhau, ở giữa kẹp một lớp gioăng làm kín (gasket). Khi siết chặt hệ thống bulong, lực ép sẽ làm gioăng biến dạng nhẹ để lấp đầy các khe hở li ti, ngăn chặn tuyệt đối sự rò rỉ của lưu chất ra môi trường ngoài.

Sự hiện diện của mặt bích trong hệ thống mang lại những tác dụng không thể thay thế:

• Đảm bảo độ kín: Chịu được áp suất tĩnh và áp suất động của dòng chảy bên trong ống.

• Tính linh hoạt cao: Khác với mối hàn trực tiếp, mặt bích cho phép kỹ thuật viên tháo rời các đoạn ống chỉ bằng việc xả bulong.

• Tối ưu bảo trì: Giúp việc vệ sinh, thay thế van hoặc kiểm tra định kỳ trở nên đơn giản, tiết kiệm thời gian và chi phí vận hành cho doanh nghiệp.

Phân tích chuyên sâu: Phân loại bích thép rỗng dn 150

Tùy vào yêu cầu về áp suất và phương thức thi công, bích thép rỗng dn 150 được chia thành nhiều loại với đặc điểm kỹ thuật riêng biệt.

Phân loại theo kiểu kết nối (Flange Type)

• Slip-on Flange (Bích hàn trượt): Đây là loại phổ biến nhất. Ống được đưa vào trong lỗ bích và hàn cả hai mặt. Ưu điểm là dễ lắp đặt và giá thành thấp.

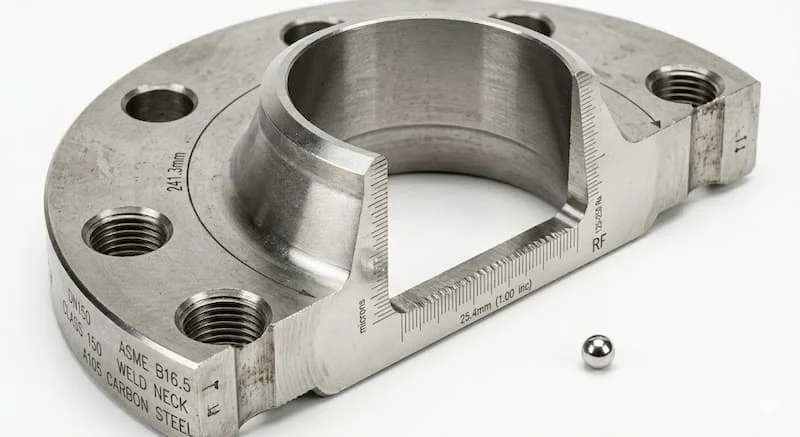

• Weld Neck Flange (Bích có cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này được thiết kế chuyên dụng cho hệ thống chịu áp suất cực cao và nhiệt độ biến thiên mạnh.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren mà không cần hàn. Thường dùng trong các môi trường dễ cháy nổ, nơi việc hàn bị hạn chế.

Phân loại theo vật liệu

• Thép carbon (A105, SS400): Độ bền cơ học cao, chịu va đập tốt, giá rẻ nhưng cần lớp sơn phủ chống gỉ.

• Thép không gỉ (Inox 304, 316): Khả năng chống ăn mòn tuyệt đối, dùng trong môi trường hóa chất hoặc thực phẩm y tế.

Insight chuyên gia: Nếu hệ thống của bạn vận hành ở áp suất trên 20 bar, hãy ưu tiên chọn Weld Neck. Nếu chỉ là hệ thống nước dân dụng, Slip-on là lựa chọn tối ưu về chi phí.

Thông số kỹ thuật mặt bích DN150: Những con số cần nằm lòng

Kích thước DN150 (tương đương 6 inch) là một kích thước tiêu chuẩn, nhưng các thông số hình học lại phụ thuộc hoàn toàn vào hệ tiêu chuẩn mà bạn áp dụng.

Dưới đây là các thông số cơ bản thường gặp:

• Đường kính ngoài (OD): Thường dao động trong khoảng 280mm đến 285mm.

• Vòng tròn tâm lỗ (PCD): Là khoảng cách giữa tâm các lỗ bulong đối diện. Đây là thông số "sống còn" vì nếu sai PCD, bạn không thể xỏ bulong qua.

• Số lượng lỗ bulong: Phụ thuộc vào cấp áp suất (Class/PN). Ví dụ, theo tiêu chuẩn ANSI Class 150, bích DN150 sẽ có 8 lỗ, nhưng ở Class cao hơn hoặc tiêu chuẩn khác, con số này có thể là 12.

Giải thích: Việc sử dụng một mặt bích có PCD sai lệch dù chỉ 2mm cũng khiến toàn bộ công tác lắp đặt bị đình trệ. Hãy luôn đối chiếu bản vẽ kỹ thuật của van và mặt bích trước khi đặt hàng.

So sánh bích DN150 theo các tiêu chuẩn quốc tế

Thị trường hiện nay tồn tại ba hệ tiêu chuẩn phổ biến mà người mua thường nhầm lẫn:

1. ANSI (Mỹ): Phân chia theo Class (Class 150, 300...). Kích thước rất dày, thường dùng trong dầu khí.

2. JIS (Nhật Bản): Phân chia theo K (5K, 10K, 20K...). Phổ biến nhất tại Việt Nam trong các hệ thống nước và HVAC.

3. DIN/EN (Châu Âu): Phân chia theo PN (PN10, PN16...). Kích thước hệ mét, phổ biến trong các nhà máy có vốn đầu tư Châu Âu.

Insight: Các tiêu chuẩn này không thể thay thế trực tiếp cho nhau. Một mặt bích JIS 10K sẽ không bao giờ khớp lỗ bulong với một mặt bích ANSI Class 150 dù chúng cùng dành cho ống DN150.

Ứng dụng thực tế: Khi nào nên dùng bích thép rỗng dn 150?

Kích thước DN150 là kích thước "trung chuyển" lý tưởng cho các trục ống chính trong tòa nhà hoặc nhà máy:

• Hệ thống cấp thoát nước: Dùng cho các đường ống bơm chính tại trạm bơm hoặc bể chứa.

• Hệ thống HVAC: Kết nối các thiết bị làm lạnh (Chiller) và tháp giải nhiệt cỡ trung bình.

• Ngành công nghiệp nặng: Dẫn hơi nóng (steam), dầu thủy lực hoặc khí nén trong các dây chuyền sản xuất lớn.

• Điều kiện lưu lượng: Phù hợp nhất cho các hệ thống có lưu lượng lưu chất trung bình đến lớn, nơi áp lực dòng chảy đòi hỏi sự ổn định của mối nối.

Sai lầm thường gặp khi lựa chọn bích thép rỗng DN150

Nhiều nhà thầu phải trả giá đắt do rò rỉ hệ thống chỉ vì những lỗi sơ đẳng:

• Nhầm lẫn tiêu chuẩn: Lắp mặt bích hệ DIN vào van hệ JIS. Kết quả là lỗ bulong bị lệch, buộc phải khoan lại hoặc thay mới.

• Chọn sai cấp áp suất: Sử dụng bích PN10 cho hệ thống có áp suất làm việc 12 bar, dẫn đến hiện tượng biến dạng mặt bích và nổ gioăng.

• Chọn sai kiểu bích: Dùng bích Slip-on cho hệ thống rung động mạnh, khiến mối hàn góc nhanh chóng bị nứt gãy.

Hậu quả: Không chỉ là lãng phí vật tư, rò rỉ tại bích DN150 có thể gây ngập lụt nhà máy hoặc cháy nổ nếu lưu chất là dầu khí.

Hướng dẫn chọn bích thép DN150 chuẩn chuyên gia (Checklist)

Để đảm bảo an toàn tuyệt đối, hãy thực hiện kiểm tra theo checklist 5 bước sau:

• Xác định kích thước: Đảm bảo là ống DN150 (phi 168mm).

• Chọn tiêu chuẩn: Xác định hệ thống đang dùng là ANSI, JIS hay DIN.

• Xác định áp suất: Áp suất làm việc tối đa là bao nhiêu (10 bar, 16 bar hay 20 bar)?

• Chọn loại bích: Bạn cần bích hàn trượt (Slip-on) hay bích có cổ (Weld Neck)?

• Kiểm tra thông số hình học: Đối chiếu PCD và số lỗ bulong trên thiết bị (van/bơm) hiện có.

Lưu ý sống còn khi lắp đặt mặt bích thép rỗng

Lắp đặt đúng kỹ thuật giúp kéo dài tuổi thọ mối nối lên gấp nhiều lần:

1. Siết bulong đối xứng: Luôn siết theo hình sao hoặc đối chéo để lực ép lên gioăng đều nhất.

2. Dùng gioăng phù hợp: Nước lạnh dùng gioăng cao su, hơi nóng bắt buộc dùng gioăng chì hoặc gioăng amiăng.

3. Kiểm tra áp suất thử: Sau khi lắp, phải tiến hành thử áp (hydrotest) để xác định độ kín trước khi đi vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về bích DN150

❓ DN150 là bao nhiêu inch?

DN150 tương đương với kích thước 6 inch. Đường kính ngoài của ống thép đi cùng thường là 168.3mm.

❓ Bích rỗng khác bích mù ở điểm nào?

Bích rỗng có lỗ tâm để lưu chất đi qua, bích mù là một đĩa đặc dùng để chặn dòng chảy ở cuối đường ống.

❓ Có thể dùng mặt bích JIS 10K thay cho ANSI Class 150 không?

Không. Hai tiêu chuẩn này có đường kính ngoài và khoảng cách tâm lỗ khác nhau, không thể lắp vừa.

❓ Bích thép rỗng DN150 có dùng được cho áp suất 40 bar không?

Có, nếu bạn lựa chọn loại Weld Neck Flange với tiêu chuẩn áp suất tương ứng (như Class 300 hoặc PN40).

Kết luận

Bích thép rỗng DN150 là giải pháp kỹ thuật tối ưu, kết hợp giữa sức mạnh của thép và tính linh hoạt của kết nối cơ khí. Việc lựa chọn đúng vật liệu, tiêu chuẩn và kiểu dáng bích không chỉ đảm bảo sự an toàn cho công trình mà còn thể hiện sự chuyên nghiệp của nhà thầu.
