Vì sao máy bơm cánh gạt là trái tim của hệ thống thủy lực hiện đại?

Vì sao máy bơm cánh gạt được dùng nhiều trong công nghiệp?

Trong thực tế vận hành, các kỹ sư hệ thống thủy lực thường xuyên đối mặt với những bài toán hóc búa: làm sao để hệ thống máy ép, máy CNC hoạt động với áp suất đều đặn, không bị giật cục? Khi cần bơm dầu công nghiệp liên tục, làm thế nào để triệt tiêu tình trạng rung lắc mạnh gây tổn hại đến toàn bộ đường ống?

Nhiều doanh nghiệp đã thử nghiệm các dòng bơm khác nhau, nhưng không phải loại nào cũng đáp ứng được tiêu chuẩn khắt khe này. Ví dụ, máy bơm bánh răng dù bền bỉ nhưng áp suất đầu ra dễ bị dao động (xung áp), gây ảnh hưởng đến độ chính xác của cơ cấu chấp hành. Lúc này, máy bơm cánh gạt (vane pump) xuất hiện như một giải pháp cân bằng hoàn hảo giữa hiệu suất, độ vận hành êm ái và áp suất ổn định. Đây là thiết bị không thể thay thế trong các hệ thống thủy lực yêu cầu dòng lưu lượng dầu mịn, liên tục và tiếng ồn cực thấp.

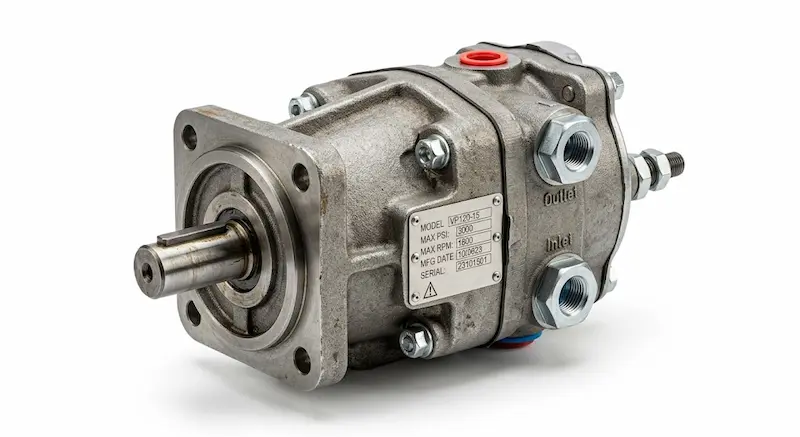

Máy bơm cánh gạt là gì?

Máy bơm cánh gạt là dòng bơm thủy lực thể tích hoạt động dựa trên chuyển động quay của rotor và sự tịnh tiến (trượt) của các cánh gạt trong rãnh rotor để thực hiện chu trình hút và đẩy chất lỏng.

Cấu tạo cơ bản của một bộ máy bơm cánh gạt tiêu chuẩn bao gồm các thành phần cốt lõi: Rotor (đặt lệch tâm hoặc đồng tâm tùy loại), Stator (vỏ buồng bơm), Cánh gạt (đặt trong các rãnh của rotor), Trục quay kết nối với động cơ, và Buồng bơm (gồm khoang hút và khoang đẩy).

Môi chất làm việc phổ biến nhất của thiết bị này là dầu thủy lực, dầu nhớt bôi trơn, nhiên liệu lỏng và một số loại dung môi không có hạt cặn rắn. Nhờ kết cấu kín khít và cơ chế tự bù khe hở bằng lực ly tâm, loại bơm dầu công nghiệp này duy trì được hiệu suất thể tích rất cao ngay cả khi áp suất hệ thống thay đổi.

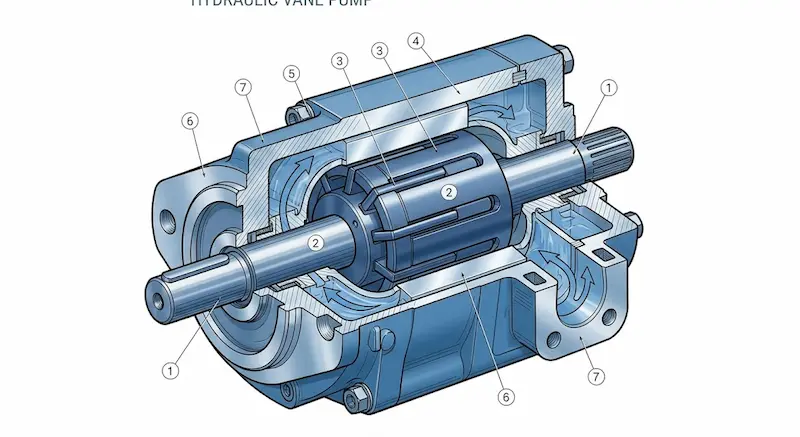

Nguyên lý hoạt động của máy bơm cánh gạt

Nguyên lý làm việc của máy bơm cánh gạt dựa trên sự thay đổi thể tích của các khoang chứa được giới hạn bởi rotor, stator và hai cánh gạt liên tiếp. Chu trình vận hành diễn ra theo các bước logic sau:

• Chu trình hút: Khi trục quay làm rotor chuyển động, các cánh gạt dưới tác dụng của lực ly tâm (hoặc lò xo đẩy) sẽ văng ra ngoài, tì sát vào bề mặt bên trong của stator. Do rotor đặt lệch tâm so với stator, không gian giữa các cánh gạt sẽ tăng dần khi quay qua cửa hút. Thể tích khoang tăng lên tạo ra áp suất âm, tự động hút chất lỏng từ đường ống vào buồng bơm.

• Chu trình đẩy: Tiếp tục chu kỳ quay, khoảng cách giữa rotor và vỏ stator hẹp dần. Thể tích khoang chứa chất lỏng giảm mạnh, nén chất lỏng lại và tạo ra áp suất cao, đẩy môi chất ra ngoài qua cửa đẩy để đi vào hệ thống thủy lực.

Cơ chế này giải thích vì sao máy bơm cánh gạt chạy êm và có lưu lượng ổn định hơn bơm bánh răng. Vì số lượng cánh gạt tương đối nhiều (từ 8 đến 12 cánh), các khoang hút - đẩy liên tục gối đầu lên nhau. Sự chuyển giao thể tích diễn ra mượt mà giúp triệt tiêu hiện tượng xung áp (xung động dòng chảy), giảm độ rung thấp tối đa và đảm bảo hệ thống vận hành liên tục, bền bỉ.

Phân loại máy bơm cánh gạt phổ biến

Để ứng dụng chính xác vào từng dây chuyền sản xuất, người ta phân chia dòng bơm này thành 3 nhóm cấu tạo chính:

1. Máy bơm cánh gạt đơn (Áp suất không cân bằng)

Loại bơm này có rotor đặt lệch tâm so với lòng stator hình tròn. Trong một vòng quay, mỗi khoang chỉ thực hiện một lần hút và một lần đẩy. Do lực tác dụng từ khoang áp suất cao chỉ đẩy về một phía của trục, kết cấu này chịu tải trọng hướng tâm lớn, phù hợp cho các ứng dụng áp suất trung bình và có chi phí đầu tư thấp.

2. Máy bơm cánh gạt kép (Áp suất cân bằng)

Lòng stator của bơm kép có dạng hình oval (elip). Rotor đặt đồng tâm với stator nhưng tạo ra hai vùng không gian đối xứng. Trong một vòng quay, bơm thực hiện hai chu kỳ hút và hai chu kỳ đẩy. Nhờ hai khoang áp suất cao đối xứng nhau qua tâm, lực tác dụng lên trục bị triệt tiêu hoàn toàn. Thiết bị này cho lưu lượng lớn hơn, hoạt động ổn định và có tuổi thọ vòng bi cực cao.

3. Máy bơm cánh gạt biến thiên lưu lượng

Đây là dòng bơm thông minh, có khả năng tự động thay đổi độ lệch tâm giữa rotor và stator dựa trên áp suất phản hồi từ hệ thống. Khi áp suất hệ thống đạt mức cài đặt, tâm của rotor và stator sẽ tự động dịch chuyển về gần nhau hơn, giảm lưu lượng bơm về mức tối thiểu để tiết kiệm năng lượng và tránh sinh nhiệt cho dầu bôi trơn.

Thông số kỹ thuật cần quan tâm khi chọn máy bơm cánh

Khi lựa chọn thiết bị cho hệ thống, các kỹ sư cần đặc biệt lưu ý các thông số kỹ thuật cốt lõi sau để tránh các sai lầm gây hỏng hóc:

• Lưu lượng danh định ($Q$ - L/min): Thể tích chất lỏng mà bơm cung cấp được trong một phút ở tốc độ vòng quay tiêu chuẩn.

• Áp suất làm việc tối đa ($P_{\text{max}}$): Giới hạn áp suất mà kết cấu cơ khí của bơm chịu được. Nếu ép bơm chạy vượt áp suất thiết kế, các cánh gạt sẽ bị uốn cong, mài mòn vẹt đầu hoặc làm nứt vỡ lòng stator.

• Tốc độ vòng quay (rpm): Thường dao động từ $600 - 1800 \text{ rpm}$. Tốc độ quá thấp sẽ không tạo đủ lực ly tâm để cánh gạt văng ra, gây mất áp. Tốc độ quá cao dẫn đến hiện tượng cavitation (xâm thực).

• Độ nhớt và nhiệt độ chất lỏng: Dầu quá đặc làm tăng ma sát nội, khiến cánh gạt bị kẹt trong rãnh. Ngược lại, dầu quá loãng (do nhiệt độ quá cao) làm tăng lượng dầu rò rỉ qua khe hở, giảm hiệu suất tổng thể.

Checklist mini khi chọn mua bơm:

•  Xác định rõ loại môi chất (độ nhớt, tính ăn mòn).

•  Tính toán áp suất đỉnh và áp suất làm việc liên tục của hệ thống.

•  Xác định lưu lượng thực tế cần thiết ở cơ cấu chấp hành (có tính đến tổn thất $10\%$).

•  Chọn vật liệu thân bơm phù hợp (gang cho dầu tiêu chuẩn, inox cho dung môi/hóa chất nhẹ).

So sánh máy bơm cánh với các loại bơm khác

Để tối ưu hóa chi phí và công năng, hãy đặt máy bơm cánh lên bàn cân cùng các dòng bơm thủy lực phổ biến khác trên thị trường:

So với bơm bánh răng (Gear Pump)

Bơm bánh răng có ưu thế về giá thành rẻ và chịu được môi trường dầu bẩn tốt hơn. Tuy nhiên, nếu bạn cần một hệ thống vận hành êm ái, lưu lượng đều tuyệt đối và không có tiếng rít tần số cao, bơm cánh gạt là sự lựa chọn vượt trội. Bơm cánh gạt có hiệu suất thể tích tốt hơn do các cánh gạt có khả năng tự gạt bù khoảng trống khi bị mài mòn.

So với bơm piston (Piston Pump)

Bơm piston là "ông vua" về áp suất cao (có thể lên tới trên $350 \text{ bar}$). Nhưng đi kèm với đó là chi phí đầu tư cực kỳ đắt đỏ, cấu tạo phức tạp và khó bảo trì. Trong dải áp suất trung bình đến cao ($100 - 210 \text{ bar}$), việc chọn dùng bơm cánh gạt giúp doanh nghiệp tiết kiệm tới 40% - 60% chi phí mà vẫn đảm bảo độ mịn của dòng chảy.

So với bơm ly tâm (Centrifugal Pump)

Bơm ly tâm chỉ phù hợp với chất lỏng có độ nhớt thấp như nước và không thể tạo ra áp suất cao trong các hệ thống mạch kín. Đối với các loại dầu thủy lực hay dầu nhớt công nghiệp công suất lớn, bơm thể tích như dòng cánh gạt là bắt buộc để duy trì áp lực đẩy dòng dầu đi qua các van điều hướng.

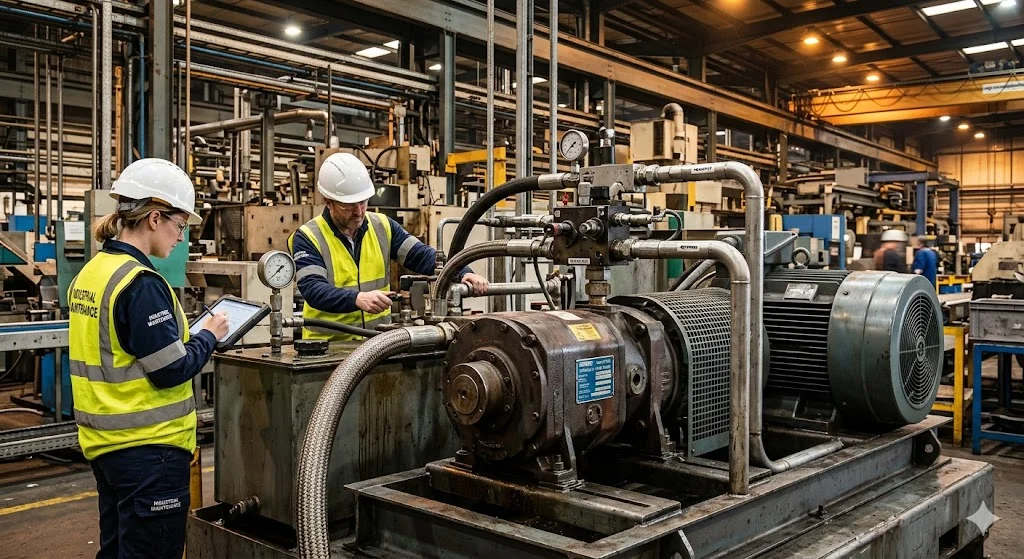

Máy bơm cánh được dùng ở đâu?

Nhờ đặc tính dòng chảy phẳng và độ ồn cực thấp, loại bơm này là linh kiện cốt lõi trong các ngành công nghiệp chế tạo:

• Trong các nhà máy cơ khí, chế tạo: Thiết bị cấp nguồn thủy lực cho máy ép thủy lực, máy dập, máy đúc áp lực và đặc biệt là hệ thống cấp phôi, gá kẹp của máy CNC - nơi một rung động nhỏ cũng có thể làm sai lệch kích thước gia công của sản phẩm.

• Trong ngành vận tải và thiết bị nâng hạ: Sử dụng trong hệ thống lái trợ lực của ô tô, xe tải nặng và các thiết bị xếp dỡ tại cảng biển.

• Trong hệ thống lưu chuyển chất lỏng: Ứng dụng làm bơm trung chuyển tại các trạm cấp nhiên liệu, xe xitéc chở dầu, hoặc các dây chuyền bơm tuần hoàn dầu làm mát tuần hoàn cho máy móc lớn.

Case thực tế: Một nhà máy sản xuất linh kiện điện tử tại Bình Dương từng gặp sự cố sản phẩm lỗi bề mặt do hệ thống máy ép bị rung. Sau khi thay thế cụm bơm bánh răng cũ bằng máy bơm cánh kép, độ ồn nhà xưởng giảm từ $85 \text{ dB}$ xuống dưới $65 \text{ dB}$, dòng áp suất không còn xung động, giúp tỷ lệ phế phẩm giảm ngay lập tức $4.5\%$.

Những sai lầm thường gặp khi sử dụng máy bơm cánh

Dù có độ bền cao, thiết bị này vẫn rất nhạy cảm với các điều kiện vận hành sai kỹ thuật. Dưới đây là các lỗi phổ biến khiến máy bơm cánh bị yếu hoặc hư hỏng hoàn toàn:

• Chạy khô không có dầu (Dry running): Đây là "án tử" nhanh nhất đối với bơm. Không có dầu bôi trơn, ma sát khô giữa cánh gạt và lòng stator sẽ sinh nhiệt cực đại trong vài giây, gây cháy, cào xước bề mặt và kẹt cứng rotor.

• Hệ thống bị lọt khí (Cavitation / Hút khí): Khi đường ống hút bị hở hoặc lọc dầu bị tắc, bơm sẽ hút lẫn bọt khí. Khi bọt khí bị nén ở vùng áp suất cao, chúng sẽ nổ tung, tạo ra các vi phản lực phá hủy bề mặt kim loại, gây ra tiếng gõ kim loại lớn và làm sụt giảm áp suất rõ rệt.

• Lắp ngược chiều quay: Động cơ quay ngược hướng thiết kế khiến cánh gạt không thể văng ra theo đúng biên độ lòng elip, dẫn đến bơm không lên áp và có thể làm gãy các cánh gạt bên trong.

Hướng dẫn chọn máy bơm cánh phù hợp

Để sở hữu một hệ thống thủy lực vận hành ổn định lâu dài, quý khách hàng có thể áp dụng quy trình chọn lựa gồm 5 bước chuẩn hóa sau:

• Bước 1: Xác định rõ môi chất cần bơm. Xem xét độ nhớt (cần nằm trong khoảng thích hợp, thường là $20 - 100 \text{ cSt}$). Nếu bơm dung môi hữu cơ, phải yêu cầu nhà sản xuất thay thế gioăng phớt bằng vật liệu Viton chịu hóa chất.

• Bước 2: Tính toán lưu lượng hệ thống. Xác định tốc độ dịch chuyển của xi lanh hoặc motor thủy lực để tính ra số lít/phút chính xác.

• Bước 3: Chọn dải áp suất phù hợp. Chọn bơm có áp suất thiết kế lớn hơn áp suất làm việc thực tế khoảng $20\%$ để làm hệ số an toàn.

• Bước 4: Kiểm tra không gian lắp đặt. Chọn kiểu bắt bích (flange) hoặc bắt chân đế (foot mounting), kích thước trục cốt tương thích với motor sẵn có.

• Bước 5: Lựa chọn thương hiệu uy tín. Nên ưu tiên các hãng có văn phòng đại diện hoặc nhà phân phối chính hãng để đảm bảo có sẵn linh kiện thay thế (như thỏi ruột bơm - cartridge) khi cần bảo dưỡng định kỳ.

  Để được tư vấn cấu hình chi tiết và nhận bảng giá ưu đãi, quý khách có thể tham khảo thêm tại [chèn link: danh-muc-bom-thuy-luc].

Lưu ý giúp máy bơm cánh bền hơn

Tuổi thọ của thiết bị hoàn toàn nằm trong tay người vận hành. Hãy lưu lại checklist bảo trì nhanh dưới đây để duy trì hiệu suất máy luôn như mới:

•  Thay dầu định kỳ: Thực hiện thay dầu thủy lực sau mỗi $2000 - 3000$ giờ vận hành liên tục để loại bỏ các hạt mạt kim loại lơ lửng.

•  Vệ sinh và thay lọc dầu: Bộ lọc cửa hút bị nghẹt là nguyên nhân hàng đầu gây hiện tượng xâm thực. Cần kiểm tra định kỳ hàng tháng.

•  Kiểm tra độ đồng tâm: Đảm bảo trục motor và trục bơm được căn chỉnh chính xác thông qua khớp nối mềm. Độ lệch tâm trục sẽ phá hủy vòng bi của bơm chỉ sau vài tuần sử dụng.

•  Lắng nghe âm thanh lạ: Nếu bơm phát ra tiếng "rít" hoặc tiếng "gõ cục cục", hãy dừng máy ngay lập tức để kiểm tra hệ thống đường ống hút xem có bị lọt khí hay không.

Câu hỏi thường gặp về máy bơm cánh gạt (FAQ)

Câu 1: Máy bơm cánh có khả năng tự mồi không?

Có. Dòng bơm này có khả năng tự mồi khá tốt do cơ chế tạo áp suất âm ở khoang hút khi rotor quay. Tuy nhiên, trong lần đầu tiên vận hành, bạn bắt buộc phải đổ đầy dầu vào buồng bơm để tạo màng làm kín ban đầu và tránh hiện tượng chạy khô gây xước cánh gạt.

Câu 2: Tại sao áp suất của máy bơm cánh bị tụt dần sau một thời gian sử dụng?

Nguyên nhân chủ yếu là do sự mài mòn tự nhiên giữa đỉnh cánh gạt và bề mặt stator, hoặc do lòng stator bị cào xước bởi cặn bẩn trong dầu. Khi khe hở tăng lên, một lượng dầu áp suất cao sẽ rò rỉ ngược lại khoang hút (gọi là hiện tượng lọt dầu nội bộ), làm sụt giảm lưu lượng và áp suất đầu ra.

Câu 3: Tôi nên chọn máy bơm cánh gạt hay bơm bánh răng cho máy ép nhựa?

Đối với máy ép nhựa hoặc các hệ thống khuôn đúc, sự ổn định áp suất và độ êm là yếu tố tiên quyết để đảm bảo chất lượng bề mặt sản phẩm. Do đó, máy bơm cánh (đặc biệt là dòng bơm cánh gạt kép hoặc dòng biến thiên lưu lượng) là lựa chọn tối ưu nhất, dù chi phí đầu tư ban đầu có thể cao hơn bơm bánh răng một chút.

Có nên sử dụng máy bơm cánh không?

Tóm lại, máy bơm cánh chính là giải pháp kỹ thuật đỉnh cao dành cho những hệ thống thủy lực yêu cầu độ mịn dòng chảy, áp suất ổn định và không gian làm việc yên tĩnh. Khả năng vận hành liên tục với hiệu suất thể tích cao giúp doanh nghiệp tối ưu hóa năng suất, giảm thiểu chi phí dừng máy sửa chữa và bảo vệ các linh kiện đắt giá khác trong mạch thủy lực.

Trong việc xây dựng hệ thống cơ khí, việc chọn đúng thông số kỹ thuật và chất lượng thiết bị luôn quan trọng hơn việc chạy theo các dòng sản phẩm giá rẻ không rõ nguồn gốc. Một cụm bơm kém chất lượng có thể phá hủy cả hệ thống van và xi lanh thủy lực trị giá hàng trăm triệu đồng của bạn.
