Mắt xích đầu vào cốt lõi: Vì sao hệ thống cấp nước không thể thiếu trạm bơm cấp 1?

Vì sao hệ thống cấp nước không thể thiếu trạm bơm?

Để duy trì hoạt động cho một thành phố hay một khu công nghiệp sầm uất, nhu cầu sử dụng nước sạch lên đến hàng nghìn, thậm chí hàng triệu mét khối mỗi ngày. Mọi hoạt động sinh hoạt và sản xuất sẽ ngay lập tức bị tê liệt nếu nguồn nước bị gián đoạn. Để đáp ứng khối lượng tiêu thụ khổng lồ này, các nhà máy xử lý phải liên tục hút nước thô từ các nguồn tự nhiên như sông, hồ, kênh rạch hoặc mạch nước ngầm sâu trong lòng đất.

Tuy nhiên, một vấn đề nan giải mang tính tự nhiên là nguồn nước thô này không thể tự chảy ngược dòng hoặc tự di chuyển vượt qua khoảng cách hàng cây số để đến khu vực xử lý. Nếu thiếu đi một hệ thống cơ khí đủ mạnh mẽ ở giai đoạn khởi đầu, toàn bộ quy trình phía sau sẽ hoàn toàn đứng bóng. Đó là lý do vì sao trạm bơm cấp 1 ra đời. Đóng vai trò là "cửa ngõ đầu vào" cho toàn bộ hệ thống cấp nước, trạm bơm này chính là xung lực đầu tiên vận chuyển dòng lưu chất thô, đảm bảo nguồn cung dồi dào và liên tục cho các giai đoạn xử lý và phân phối kế tiếp. Các dòng bơm nước công nghiệp tại đây chính là trái tim kích hoạt sự sống cho toàn bộ mạng lưới trạm bơm nước đô thị.

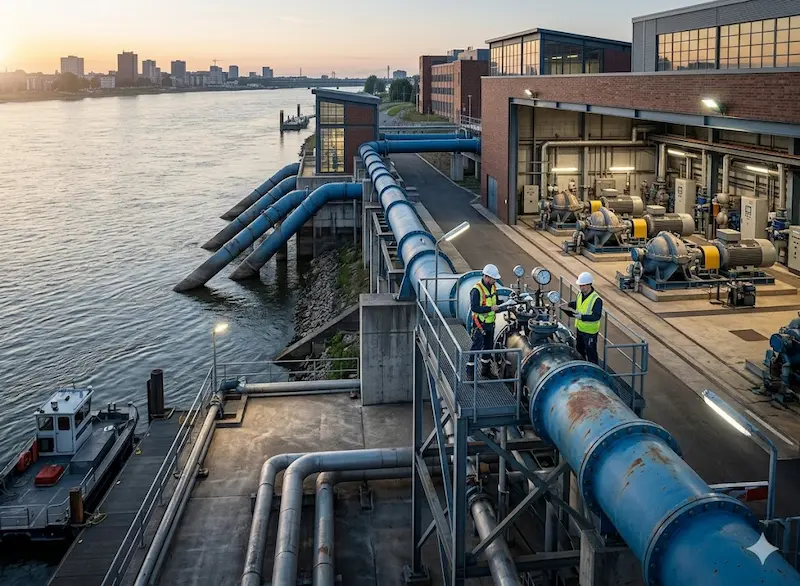

Trạm bơm cấp 1 là gì?

trạm bơm cấp 1 là hệ thống bơm hút nước thô từ nguồn tự nhiên (như sông, hồ, kênh rạch, giếng khoan) và vận chuyển đến nhà máy xử lý trong hệ thống cấp nước.

Vai trò chiến lược của công trình này là duy trì sự ổn định tuyệt đối về lưu lượng và áp lực nước đầu vào cho nhà máy xử lý. Do nguồn nước mặt hoặc nước ngầm tự nhiên luôn biến động theo mùa, trạm bơm 1 được thiết kế như một tổ hợp hạ tầng kiên cố nhằm kiểm soát dòng chảy, bất chấp sự thay đổi của thủy triều hay mực nước hạn hán. Nếu không có trạm cấp 1, nhà máy xử lý sẽ không có nguyên liệu đầu vào để sản xuất nước sạch, gây sụt giảm áp lực toàn mạng lưới và làm gián đoạn chuỗi cung ứng nước nghiêm trọng.

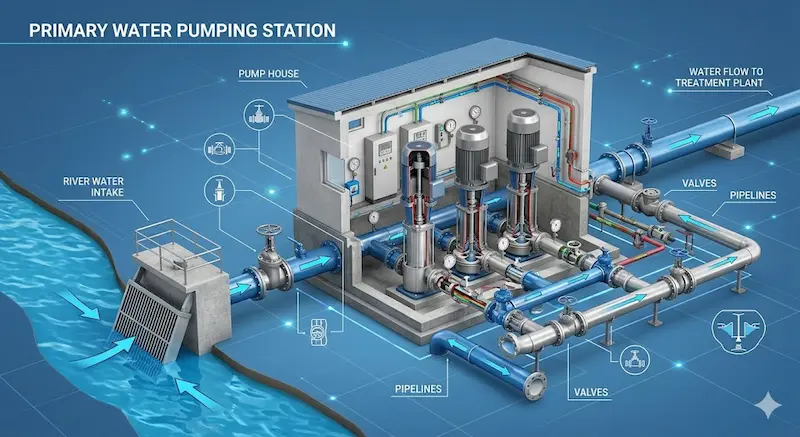

Nguyên lý hoạt động của trạm bơm

Quy trình vận hành của trạm bơm tuân theo một chu trình thủy lực học khép kín và logic:

• Thu nước và sàng lọc sơ bộ: Nước thô từ nguồn tự nhiên được dẫn vào công trình thu qua họng hút. Tại đây, nước bắt buộc phải đi qua song chắn rác để giữ lại các tạp chất kích thước lớn như cành cây, túi nilon, xác động vật, bảo vệ cánh bơm không bị kẹt.

• Hút và đẩy ly tâm: Nước sau khi lọc thô chảy vào bể hút. Các dòng bơm ly tâm trục đứng hoặc trục ngang công suất lớn sẽ quay với tốc độ cao, tạo ra vùng áp suất âm ở đường ống hút để kéo nước lên, sau đó gia tốc động năng và chuyển hóa thành áp năng trong đường ống đẩy.

• Vận chuyển về nhà máy: Dưới áp lực lớn, dòng nước thô được đẩy qua hệ thống van một chiều, van chặn và mạng lưới đường ống áp lực chạy dọc địa hình để đi thẳng về các bể lắng, bể lọc của nhà máy xử lý.

Để đảm bảo quy trình này không một giây ngắt quãng, trạm bơm đòi hỏi các điều kiện kỹ thuật cực kỳ nghiêm ngặt. Hệ thống tủ điện điều khiển tích hợp biến tần giúp điều chỉnh tốc độ bơm linh hoạt theo mực nước nguồn. Đặc biệt, việc chống hiện tượng cavitation (xâm thực) là sống còn; nếu áp suất ở cửa hút giảm xuống quá thấp, bọt khí sẽ hình thành và nổ tung, phá hủy cánh bơm. Ngoài ra, việc bố trí các cụm bơm dự phòng song song là bắt buộc để hệ thống luôn sẵn sàng thay thế khi có một máy bơm gặp sự cố hoặc cần dừng lại bảo dưỡng.

Cấu tạo của trạm bơm cấp 1

Một trạm bơm tiêu chuẩn là một tổ hợp bao gồm 5 phân khu chức năng được liên kết chặt chẽ:

1. Công trình thu nước và bể hút

Là phần kiến trúc trực tiếp tiếp xúc với nguồn nước tự nhiên. Khu vực này gồm họng thu nước, song chắn rác (hoặc lưới quay ngăn cá, rác mịn) và bể chứa trung gian (bể hút) nhằm ổn định dòng chảy, giảm độ đục sơ bộ trước khi dòng nước đi vào máy bơm.

2. Hệ thống máy bơm công nghiệp

Trái tim của trạm bơm, thường sử dụng các loại bơm ly tâm trục đứng (tiết kiệm diện tích, động cơ đặt trên cao chống ngập), bơm hướng trục (cho lưu lượng siêu lớn nhưng cột áp thấp) hoặc bơm hỗn lưu tùy thuộc vào đặc tính địa hình và khoảng cách vận chuyển.

3. Hệ thống đường ống và van điều khiển

Bao gồm ống hút (yêu cầu độ kín tuyệt đối để tránh lọt khí) và ống đẩy chịu áp lực cao. Đi kèm là hệ thống van chặn, van một chiều chống hiện tượng búa nước (water hammer) quay ngược lại phá hủy vỏ bơm khi ngắt điện đột ngột.

4. Hệ thống điện, điều khiển và tự động hóa

Tổ hợp bao gồm tủ điện động lực, máy biến áp trung thế, bộ biến tần ($VFD$ ) và các cảm biến áp suất, cảm biến đo lưu lượng điện từ giúp tự động hóa quy trình vận hành, bảo vệ động cơ khỏi các sự cố quá tải, mất pha.

5. Nhà trạm và hạ tầng phụ trợ

Công trình xây dựng kiên cố nhằm bảo vệ toàn bộ máy móc, tủ điện khỏi tác động tiêu cực của thời tiết, đồng thời tích hợp hệ thống cầu trục để phục vụ công tác nâng hạ, tháo lắp thiết bị khi bảo trì.

Các loại trạm bơm 1 phổ biến hiện nay

Tùy thuộc vào địa hình, nguồn nước và quy mô công suất, chủ đầu tư sẽ lựa chọn các phương án thiết kế trạm bơm tối ưu nhất:

Thông số kỹ thuật quan trọng khi thiết kế trạm bơm cấp 1

Việc tính toán sai lệch các thông số kỹ thuật ở giai đoạn thiết kế trạm bơm đầu vào sẽ dẫn đến những hậu quả khôn lường về chi phí vận hành sau này:

• Lưu lượng thiết kế ($Q_{\text{tk}}$ ): Phải được tính toán dựa trên công suất tối đa của nhà máy xử lý ở giờ cao điểm, cộng thêm khoảng $5\% - 10\%$ lưu lượng hao hụt do quá trình súc rửa bể lọc tại nhà máy.

• Cột áp tổng ($H$ ): Là tổng chiều cao hình học từ mực nước thấp nhất ở bể hút đến điểm cao nhất tại nhà máy xử lý, cộng với toàn bộ tổn thất áp lực do ma sát dọc đường ống và cục bộ tại các co cút, van khóa. Tính sai cột áp quá lớn sẽ gây lãng phí điện năng tiêu thụ cực kỳ nghiêm trọng, ngược lại tính thiếu cột áp sẽ khiến nước không thể đẩy về tới nhà máy.

• Hiệu suất bơm và công suất motor: Việc lựa chọn các dòng bơm có vùng hiệu suất tối ưu trùng với chế độ làm việc thực tế giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng tiền điện mỗi tháng. Đồng thời, công suất động cơ phải có hệ số dự phòng an toàn từ $1.1 - 1.15$ để tránh quá tải khi dòng điện lưới dao động.

So sánh trạm bơm và trạm bơm cấp 2

Trong một nhà máy sản xuất nước hoàn chỉnh, trạm cấp 1 và trạm cấp 2 là hai mắt xích nối tiếp nhưng đảm nhận hai sứ mệnh kỹ thuật hoàn toàn khác biệt:

• Trạm bơm 1: Vị trí đặt tại nguồn nước thô (trước khi xử lý). Chức năng chính là thu nước và nâng nước lên để đưa vào dây chuyền lọc. Môi chất làm việc chứa nhiều tạp chất, cặn cát, rác thải đòi hỏi cánh bơm phải có kết cấu chống mài mòn cao. Chế độ làm việc thường điều hòa, ổn định liên tục theo công suất ngày đêm của nhà máy.

• Trạm bơm cấp 2: Vị trí đặt sau bể chứa nước sạch (sau khi xử lý). Chức năng của nó là phân phối nước sạch áp lực cao vào mạng lưới đường ống tiêu thụ của đô thị. Do đó, môi chất là nước hoàn toàn sạch, không cặn bẩn. Tuy nhiên, chế độ vận hành của trạm cấp 2 biến động cực kỳ phức tạp theo biểu đồ tiêu thụ của người dân (tăng mạnh vào giờ cao điểm sáng/chiều và giảm sâu vào ban đêm), đòi hỏi hệ thống biến tần phải điều tốc liên tục.

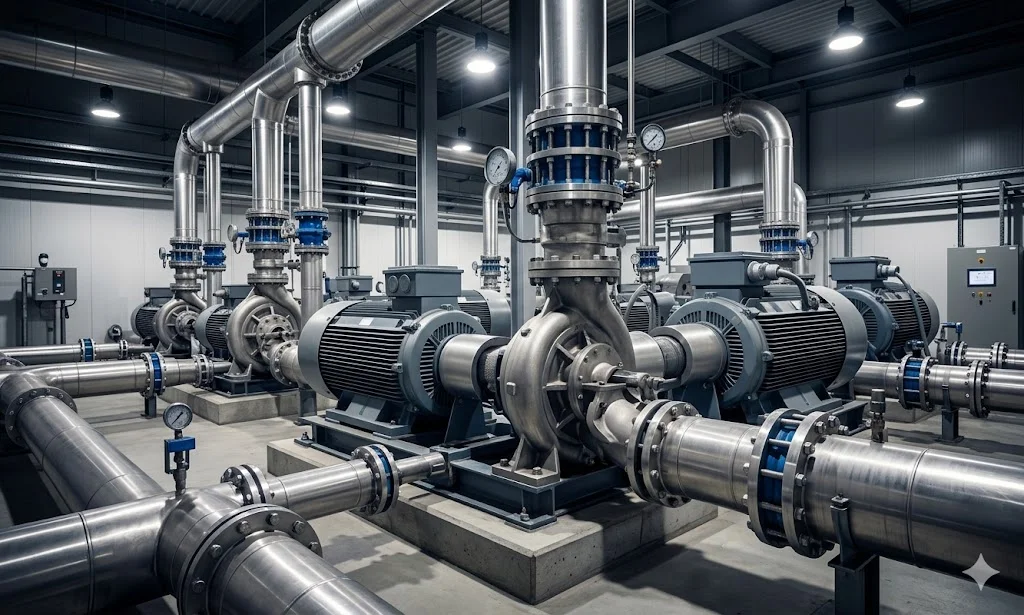

Trạm bơm 1 được ứng dụng ở đâu?

Hạ tầng kỹ thuật này là điểm khởi đầu bắt buộc trong hầu hết các dự án cung cấp nước quy mô lớn:

• Hệ thống cấp nước sạch đô thị và nông thôn: Thu nước từ các con sông lớn (như sông Hồng, sông Đồng Nai) để cấp cho các nhà máy nước sạch công suất hàng trăm nghìn $m^3$ /ngày đêm.

• Khu công nghiệp và khu chế xuất: Đảm bảo nguồn nước thô liên tục cho các nhà máy dệt nhuộm, sản xuất giấy, xi măng - nơi nước đóng vai trò là dung môi hoặc chất làm mát không thể gián đoạn.

• Hệ thống thủy lợi và nông nghiệp công nghệ cao: Hút nước từ hệ thống sông chính vào các kênh dẫn nội đồng để phục vụ tưới tiêu cho hàng triệu hecta hoa màu.

Những sai lầm thường gặp khi vận hành trạm bơm cấp 1

Trong suốt vòng đời vận hành, nếu không có quy trình giám sát chuyên nghiệp, hệ thống rất dễ gặp phải các sự cố nghiêm trọng xuất phát từ những sai lầm sau:

• Lười vệ sinh song chắn rác: Rác bám dày đặc ở cửa thu làm hẹp dòng chảy, khiến mực nước trong bể hút bị tụt sâu. Hệ quả là máy bơm rơi vào trạng thái chạy xâm thực (cavitation), gây hiện tượng cháy motor hoặc vỡ cánh bơm do dòng chảy bị đứt đoạn.

• Thiết kế đường ống hút sai kỹ thuật: Ống hút quá dài, nhiều đoạn uốn cong tạo ra các túi khí dồn lại bên trong ống. Khi túi khí lọt vào buồng bơm sẽ gây mất áp đột ngột, làm giảm lưu lượng nghiêm trọng và khiến máy bơm bị rung lắc dữ dội.

• Vận hành hệ thống thiếu bơm dự phòng: Khi một máy bơm chính gặp sự cố chập cháy hoặc mòn hỏng cánh gạt, việc không có bơm dự phòng luân phiên sẽ buộc trạm bơm phải dừng hoạt động, gây mất ổn định cấp nước cho toàn bộ vùng hạ lưu.

Checklist thiết kế trạm bơm hiệu quả

Để xây dựng một trạm bơm đầu vào đạt chuẩn, tối ưu chi phí đầu tư ban đầu và chi phí vận hành lâu dài, các chủ đầu tư cần thực hiện đầy đủ các bước sau:

•  Bước 1: Khảo sát thủy văn toàn diện. Thu thập dữ liệu về mực nước cao nhất (mùa lũ) và thấp nhất (mùa cạn) trong vòng 20 năm gần nhất để xác định cao trình đặt bơm chống ngập và chiều sâu họng hút.

•  Bước 2: Tính toán chính xác công suất và lưu lượng. Xác định nhu cầu nước dựa trên quy mô dân số hoặc công suất tối đa của nhà máy xử lý để chọn số lượng máy bơm (luôn có cấu hình $N+1$ hoặc $N+2$ máy dự phòng).

•  Bước 3: Lựa chọn chủng loại bơm phù hợp. Chọn các thương hiệu bơm nước công nghiệp uy tín, có dải hiệu suất cao, vật liệu cánh bơm bằng đồng hoặc inox chống cát sỏi mài mòn.

•  Bước 4: Thiết kế hệ thống điện và tủ điều khiển thông minh. Tích hợp bộ khởi động mềm hoặc biến tần để triệt tiêu dòng khởi động lớn, lắp đặt máy phát điện dự phòng phòng trường hợp mất điện lưới.

  Để được khảo sát địa hình và nhận giải pháp thiết kế trạm bơm đồng bộ, quý khách có thể liên hệ qua đường link sau: [chèn link: tu-van-thiet-ke-tram-bom].

Lưu ý giúp trạm bơm cấp 1 vận hành ổn định

Hãy áp dụng các nguyên tắc bảo trì phòng ngừa dưới đây để đảm bảo trạm bơm đầu vào của bạn luôn hoạt động bền bỉ, an toàn:

• Giám sát độ rung động và nhiệt độ gối đỡ định kỳ: Sử dụng các thiết bị đo chuyên dụng để phát hiện sớm hiện tượng lệch tâm trục hoặc mòn vòng bi trước khi nó gây ra sự cố kẹt cứng rotor.

• Theo dõi áp suất đầu đẩy và đầu hút: Sự sụt giảm áp suất bất thường trên đồng hồ đo là dấu hiệu cảnh báo đường ống đang bị rò rỉ hoặc cánh bơm đã bị mòn vẹt.

• Bảo dưỡng định kỳ hệ thống van: Đảm bảo van một chiều hoạt động nhạy bén nhằm ngăn chặn hoàn toàn dòng nước áp lực cao chảy ngược về làm quay ngược bánh công tác khi ngắt bơm đột ngột.

Câu hỏi thường gặp về trạm bơm (FAQ)

Câu 1: Trạm bơm cấp 1 dùng để làm gì?

Trạm bơm là công trình hạ tầng kỹ thuật đầu tiên trong hệ thống cấp nước, có nhiệm vụ hút nước thô trực tiếp từ các nguồn tự nhiên như sông, hồ, mạch nước ngầm và đẩy về nhà máy để thực hiện quy trình xử lý, lọc sạch thành nước sinh hoạt.

Câu 2: Trạm bơm và trạm bơm cấp 2 khác nhau như thế nào?

Sự khác biệt cốt lõi nằm ở vị trí và loại nước xử lý: Trạm cấp 1 nằm trước nhà máy xử lý, chuyên bơm nước thô chứa cặn bẩn với lưu lượng ổn định. Trạm cấp 2 nằm sau nhà máy xử lý, chuyên bơm nước sạch áp lực cao vào mạng lưới tiêu thụ đô thị với lưu lượng biến động liên tục theo giờ cao điểm.

Câu 3: Tại sao trạm bơm bắt buộc phải lắp đặt các máy bơm dự phòng?

Vì đây là nguồn cấp duy nhất cho toàn bộ quy trình sản xuất nước phía sau. Việc gặp sự cố kỹ thuật ở một máy bơm mà không có máy dự phòng khởi động thay thế ngay lập tức sẽ làm gián đoạn toàn bộ dây chuyền xử lý, dẫn đến mất nước trên diện rộng, ảnh hưởng nghiêm trọng đến đời sống dân sinh và kinh tế.

Trạm bơm cấp 1 giữ vai trò gì trong hệ thống cấp nước hiện đại?

Tóm lại, trạm bơm chính là mắt xích đầu tiên quyết định sự thành bại và độ ổn định của toàn bộ hệ thống cấp nước hiện đại. Một trạm bơm đầu vào được khảo sát kỹ lưỡng, thiết kế đúng kỹ thuật thủy lực và trang bị các dòng máy bơm công nghiệp chất lượng cao không chỉ đảm bảo an ninh nguồn nước cho khu vực mà còn là chìa khóa vàng giúp doanh nghiệp tiết kiệm tối đa chi phí điện năng vận hành lâu dài
