Côn thu ống gió tròn: Giải pháp tối ưu dòng khí và áp suất hệ thống HVAC

Trong thiết kế hệ thống thông gió và điều hòa không khí hiện đại, việc duy trì lưu lượng và áp suất khí ổn định xuyên suốt mạng lưới đường ống là bài toán sống còn. Đầu thu ống gió chính là phụ kiện kỹ thuật then chốt giải quyết vấn đề này. Không chỉ đơn thuần là bộ phận kết nối, phụ kiện này đóng vai trò điều tiết vận tốc gió, giảm thiểu tổn thất áp suất và đảm bảo hiệu suất hoạt động cao nhất cho quạt thông gió cũng như các thiết bị đầu cuối. Bài viết dưới đây sẽ phân tích sâu về cấu tạo, nguyên lý và cách lựa chọn đầu thu ống gió chuẩn chuyên gia cho công trình của bạn.

Côn thu ống gió tròn là gì? Định nghĩa kỹ thuật và đặc điểm cấu tạo

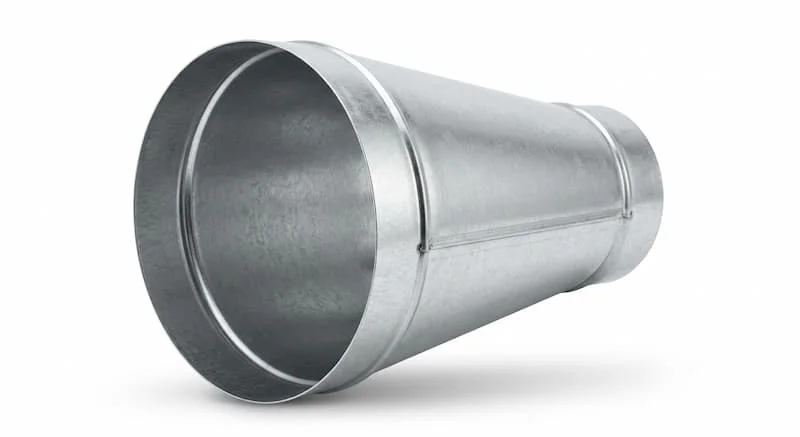

Côn thu ống gió tròn (hay còn gọi là đầu thu ống gió) là phụ kiện đường ống có dạng hình nón cụt, được sử dụng để chuyển đổi kích thước đường kính giữa hai đoạn ống gió tròn khác nhau trong cùng một hệ thống. Đây là thành phần không thể thiếu khi cần thu hẹp hoặc mở rộng tiết diện đường ống nhằm điều chỉnh lưu lượng gió theo thiết kế.

Đặc điểm nhận dạng và cấu tạo cơ bản:

• Hình dáng: Dạng hình nón (cone) thuôn đều, tạo sự chuyển tiếp mượt mà.

• Cấu trúc: Gồm hai đầu có đường kính khác nhau (D1 và D2).

• Kết nối: Thường được chế tạo để lắp ghép theo dạng măng-xông, kết nối bích hoặc khóa cam, đảm bảo độ kín khít tuyệt đối.

Việc sử dụng đầu thu ống gió giúp hệ thống linh hoạt hơn trong việc phân bổ không khí đến các khu vực khác nhau mà vẫn đảm bảo tính thẩm mỹ và kỹ thuật cao.

Nguyên lý hoạt động: Cơ chế điều tiết và ổn định dòng khí

Nguyên lý hoạt động của đầu thu ống gió dựa trên quy luật bảo toàn khối lượng và biến đổi năng lượng của dòng khí. Khi dòng không khí đi qua tiết diện thu nhỏ, vận tốc gió sẽ tăng lên (theo phương trình liên tục) để đảm bảo lưu lượng yêu cầu.

Tại sao phụ kiện này lại quan trọng đến vậy?

• Giảm tổn thất áp suất: Nhờ thiết kế hình nón thuôn, dòng khí không bị va đập đột ngột vào thành ống như các loại khớp nối gấp khúc, từ đó giảm thiểu tối đa hiện tượng sụt áp (pressure drop).

• Giữ ổn định dòng khí: Hạn chế các dòng xoáy (turbulent flow) tại các điểm chuyển tiếp, giúp hệ thống vận hành êm ái hơn, không gây tiếng ồn khó chịu do rung động khí động học.

• Tăng hiệu quả năng lượng: Khi tổn thất áp suất thấp, hệ thống quạt không cần làm việc quá công suất, giúp tiết kiệm điện năng đáng kể.

Phân loại đầu thu ống gió

Dựa trên yêu cầu lắp đặt thực tế và không gian thi công, đầu thu ống gió được chia thành hai loại chính dựa trên hình dạng và vật liệu chế tạo.

Theo hình dạng khí động học

• Côn thu đồng tâm (Concentric Reducer): Trục của hai đầu đường kính nằm trên cùng một đường thẳng. Loại này giúp phân bổ áp suất đều khắp tiết diện ống, thường dùng trong các trục chính thông thoáng.

• Côn thu lệch tâm (Eccentric Reducer): Một bên của côn thu là đường thẳng phẳng, trục của hai đầu không trùng nhau. Loại này cực kỳ hữu ích khi lắp đặt sát trần hoặc sàn để tiết kiệm không gian, đồng thời ngăn chặn việc tụ nước hoặc bụi bẩn trong các hệ thống đặc thù.

Theo vật liệu chế tạo

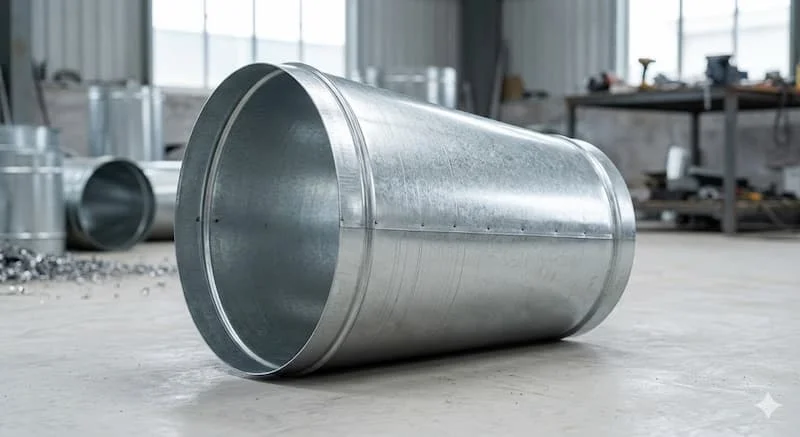

• Tôn mạ kẽm: Phổ biến nhất nhờ giá thành rẻ, khả năng chống gỉ sét tốt trong môi trường thông thường.

• Inox (304 hoặc 316): Chuyên dụng cho các môi trường có tính ăn mòn cao, nhà máy hóa chất hoặc hệ thống yêu cầu độ sạch tuyệt đối như phòng mổ, sản xuất dược phẩm.

Thông số kỹ thuật của đầu thu ống gió bạn cần biết

Để đặt hàng hoặc thiết kế chính xác, bạn cần nắm vững các thông số hình học cốt lõi của đầu thu ống gió.

Các thông số bao gồm:

• Đường kính lớn (D1) và Đường kính nhỏ (D2): Ví dụ thu từ D300 xuống D200.

• Chiều dài côn (L): Chiều dài này rất quan trọng; nếu quá ngắn, góc côn sẽ lớn gây cản trở dòng khí.

• Góc côn (Alpha): Theo tiêu chuẩn kỹ thuật, góc này không nên vượt quá 15-30 độ để đảm bảo dòng khí lưu thông tối ưu.

Giải thích chuyên gia: Một góc côn quá gắt sẽ gây ra hiện tượng tách dòng, tạo ra các vùng áp suất thấp và tiếng ồn lớn. Do đó, việc tính toán chiều dài L tương ứng với độ lệch (D1 - D2) là yêu cầu bắt buộc trong thiết kế HVAC chuyên nghiệp.

So sánh đầu thu ống gió và ống gió vuông

Dù cùng mục đích chuyển đổi kích thước, nhưng ống gió tròn mang lại những ưu thế vượt trội về khí động học:

Insight: Đối với các hệ thống yêu cầu vận tốc gió lớn và tiết kiệm điện năng, đầu thu ống gió luôn là ưu tiên hàng đầu.

Ứng dụng thực tế: Khi nào cần dùng côn thu ống gió?

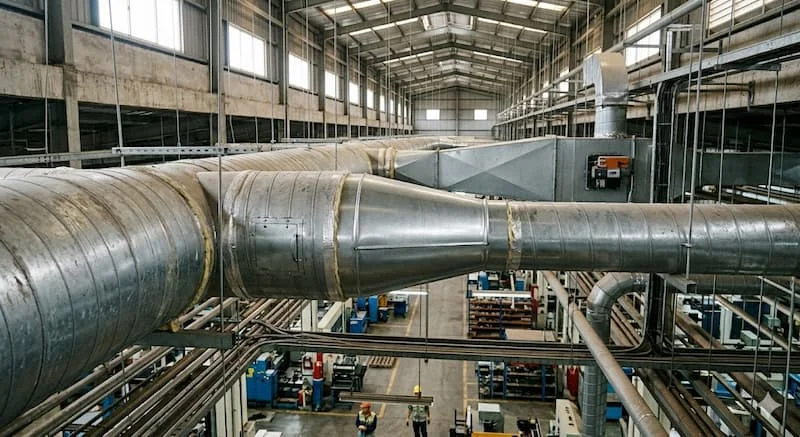

Bạn sẽ bắt gặp đầu thu ống gió trong hầu hết các hệ thống cơ điện (M&E) hiện nay:

• Hệ thống HVAC tòa nhà: Kết nối ống trục chính với các nhánh dẫn gió vào từng phòng.

• Hệ thống hút lọc bụi nhà xưởng: Chuyển đổi đường kính ống để tăng lực hút tại các chụp hút cục bộ.

• Hệ thống thông gió hầm gửi xe: Đảm bảo luân chuyển không khí tươi và thoát khí thải hiệu quả trên diện tích lớn.

Sai lầm phổ biến khi lựa chọn và hậu quả nghiêm trọng

Việc lựa chọn đầu thu ống gió sai quy cách thường dẫn đến những hệ lụy không đáng có:

1. Chọn sai kích thước: Làm hỏng tính toán lưu lượng ban đầu, khiến nơi cần gió thì thiếu, nơi không cần thì thừa.

2. Góc côn quá lớn: Do tiết kiệm không gian nên làm côn quá ngắn, dẫn đến sụt áp nghiêm trọng và quạt kêu to.

3. Không tính đến vật liệu: Dùng tôn mạ kẽm cho môi trường hơi axit khiến côn thu bị mục nát chỉ sau thời gian ngắn.

Hậu quả: Hệ thống vận hành ồn ào, hóa đơn tiền điện tăng cao và tuổi thọ quạt thông gió bị giảm sút do phải làm việc quá tải.

Checklist cách chọn đầu thu ống gió chuẩn chuyên gia

Để đảm bảo mua đúng phụ kiện chất lượng, hãy áp dụng checklist 5 bước sau:

• Xác định D1 và D2: Khớp hoàn toàn với đường kính ống đang sử dụng.

• Chọn loại phù hợp: Đồng tâm cho hiệu suất tối đa, lệch tâm cho không gian chật hẹp.

• Tính toán chiều dài côn: Đảm bảo góc chuyển tiếp mượt mà (< 30 độ).

• Chọn vật liệu: Tôn mạ kẽm cho kinh tế, Inox cho độ bền hóa chất.

• Kiểm tra độ kín khít: Mối hàn hoặc mối ghép phải phẳng, không có gờ nhọn bên trong.

Lưu ý quan trọng khi lắp đặt

• Lắp đúng chiều: Chiều thu phải thuận theo hướng dòng khí đi để tránh tạo xung đối áp suất.

• Kín khít mối nối: Sử dụng băng keo bạc hoặc gioăng cao su tại điểm kết nối để tránh thất thoát gió.

• Tránh rung động: Cần có giá treo cố định chắc chắn tại vị trí côn thu vì đây là nơi dòng khí thay đổi vận tốc, dễ gây rung lắc.

FAQ - Câu hỏi thường gặp về côn thu ống gió tròn

❓ Côn thu ống gió tròn là gì?

Là phụ kiện hình nón dùng để giảm hoặc tăng kích thước đường kính ống gió, giúp điều chỉnh lưu lượng khí.

❓ Nên dùng côn đồng tâm hay lệch tâm?

Dùng đồng tâm nếu muốn dòng khí đều nhất; dùng lệch tâm nếu cần ống chạy sát trần nhà để tiết kiệm không gian.

❓ Côn thu có làm yếu gió không?

Nếu thiết kế đúng, nó giúp duy trì áp suất. Nếu thiết kế góc côn quá lớn, nó sẽ gây cản trở và làm giảm hiệu quả thổi gió.

❓ Vật liệu nào bền nhất?

Inox 304 là bền nhất về khả năng chống ăn mòn, nhưng tôn mạ kẽm lại là lựa chọn tối ưu về chi phí cho các công trình dân dụng.

Kết luận

Côn thu ống gió tròn đóng vai trò là "trạm điều tiết" thông minh, giúp hệ thống thông gió vận hành trơn tru và hiệu quả. Việc chọn đúng loại côn thu không chỉ giúp bạn tối ưu dòng khí mà còn bảo vệ các thiết bị đắt tiền trong hệ thống HVAC khỏi những rung động và sụt áp không đáng có.

Nếu bạn đang tìm kiếm đơn vị sản xuất và cung cấp côn thu ống gió tròn chất lượng cao, đạt chuẩn kỹ thuật cho dự án của mình, hãy liên hệ ngay với chúng tôi.
