Hướng Dẫn Toàn Diện Về non return valves for water: Giải Pháp Chống Dòng Chảy Ngược Hiệu Quả

Trong bất kỳ hệ thống cấp thoát nước hiện đại nào, việc kiểm soát hướng đi của dòng lưu chất luôn là yếu tố sống còn để đảm bảo an toàn vận hành. Hiện tượng dòng nước chảy ngược không chỉ làm xáo trộn quy trình kỹ thuật mà còn có thể phá hủy hoàn toàn hệ thống máy bơm đắt tiền, gây vỡ đường ống và ô nhiễm nguồn nước sạch. Để giải quyết triệt để nguy cơ này, các kỹ sư luôn ưu tiên tích hợp non return valves for water vào mạng lưới đường ống. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn dòng thiết bị này sẽ giúp bạn tối ưu hóa hiệu suất vận hành và bảo vệ tối đa nguồn tài sản đầu tư của công trình của non return valves for water.

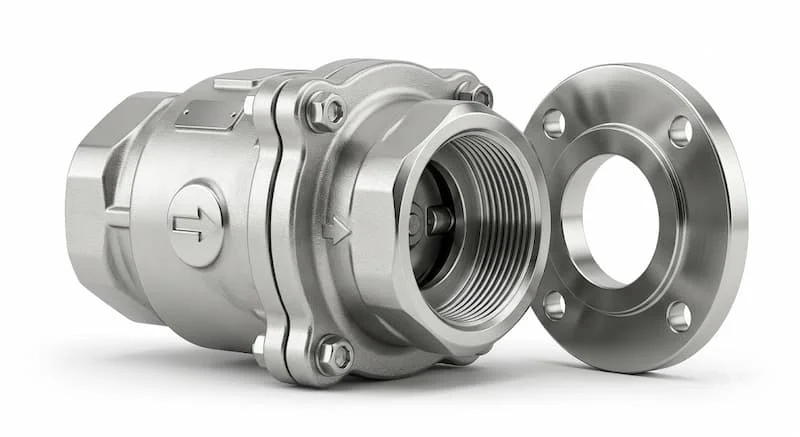

Các loại non return valves for water là gì?

Theo định nghĩa chuyên ngành kỹ thuật, non return valves for water là một loại van cơ khí cho phép nước chỉ chảy theo một hướng duy nhất và tự động đóng lại để ngăn chặn dòng chảy ngược, giúp bảo vệ máy bơm, đường ống và toàn bộ hệ thống nước khỏi hiện tượng trào ngược. Thiết bị này hoạt động hoàn toàn tự động dựa trên động năng của dòng lưu chất mà không cần bất kỳ tác động điện hay khí nén nào từ bên ngoài.

Mục đích cốt lõi của thiết bị là ngăn ngừa các sự cố thủy lực như tụt áp, ô nhiễm chéo giữa các nguồn nước và hỏng hóc cánh bơm do lực đập ngược. Về mặt cấu trúc cơ khí, một chiếc van tiêu chuẩn được cấu thành từ các bộ phận chính bao gồm thân van chịu lực, đĩa van hoặc bi van để đóng mở, lò xo tạo lực ép và gioăng làm kín chống rò rỉ.

Lợi ích thực tế khi lắp đặt thiết bị này vô cùng lớn. Nó giúp duy trì áp suất ổn định trong đường ống, giảm thiểu chi phí sửa chữa do búa nước và kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng kỹ thuật.

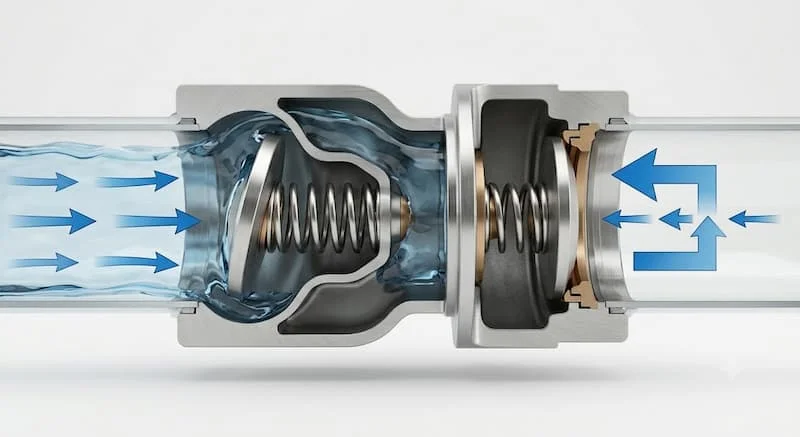

Van một chiều hoạt động như thế nào?

Cơ chế vận hành của dòng van này dựa trên sự chênh lệch áp suất giữa hai đầu đầu vào và đầu ra của thiết bị. Khi xuất hiện dòng chảy thuận, áp lực của nước đẩy trực tiếp vào đĩa van. Khi áp lực này vượt qua lực cản cơ học của lò xo hoặc trọng lượng đĩa van, cơ chế đóng mở sẽ kích hoạt và đĩa van được đẩy ra, cho phép dòng nước đi qua một cách tự do.

Ngược lại, khi dòng chảy ngừng hoặc có xu hướng đảo chiều, áp suất ở phía hạ nguồn sẽ tăng cao kết hợp cùng lực đàn hồi tự nhiên đẩy đĩa van đóng chặt trở lại vị trí ban đầu. Quá trình tự động đóng này diễn ra gần như lập tức để chặn đứng dòng nước ngược.

Trong quá trình này, thông số áp suất mở van đóng vai trò quyết định. Đây là mức áp suất tối thiểu mà dòng nước thuận cần đạt được để bắt đầu nhấc đĩa van ra khỏi đế van. Hơn nữa, việc xác định đúng hướng dòng chảy theo mũi tên chỉ dẫn trên vỏ van là bắt buộc khi thi công. Việc chọn đúng loại van đóng nhanh phù hợp cũng hỗ trợ đắc lực vào quy trình ngăn chặn búa nước, triệt tiêu các xung động cơ học nguy hiểm khi ngắt bơm đột ngột.

Các loại non return valves for water

Để đáp ứng các điều kiện kỹ thuật khác nhau, thiết bị non return valves for water được phát triển với nhiều biến thể cấu tạo đa dạng:

Van một chiều lá lật

Ưu điểm: Thiết kế đĩa van dạng cánh lật tự do giúp tạo ra tiết diện dòng chảy lớn, dẫn đến độ sụt áp rất thấp và tối ưu lưu lượng.

Nhược điểm: Tốc độ đóng tương đối chậm do phụ thuộc vào trọng lực, dễ gây ra tiếng gõ nện nếu dòng ngược xuất hiện quá nhanh.

Ứng dụng: Thích hợp cho các đường ống dẫn nước sạch kích thước lớn và các hệ thống thoát nước trọng lực ổn định.

Van một chiều lò xo

Ưu điểm: Khả năng đóng cực nhanh nhờ lực ép chủ động của lò xo cơ học, loại bỏ nguy cơ búa nước và có thể lắp linh hoạt theo mọi hướng.

Nhược điểm: Tạo ra tổn thất áp suất cao hơn vì dòng nước luôn phải tiêu tốn năng lượng để thắng lực cản của lò xo.

Ứng dụng: Sử dụng phổ biến trong hệ thống cấp nước nhà cao tầng và đường ống bảo vệ đầu ra của máy bơm tăng áp.

Van một chiều dạng bi

Ưu điểm: Sử dụng một viên bi di động, có cơ chế tự làm sạch khi viên bi xoay tròn, hạn chế tối đa việc cặn bẩn bám dính vào lòng van.

Nhược điểm: Gây ra tiếng ồn lớn khi vận hành ở áp lực cao và yêu cầu không gian lắp đặt lớn hơn.

Ứng dụng: Lựa chọn hàng đầu cho hệ thống bơm nước thải công nghiệp hoặc nước chứa nhiều tạp chất, bùn loãng.

Van một chiều chữ ngã / pít tông

Ưu điểm: Độ làm kín tuyệt đối ở điều kiện áp suất cao nhờ cấu tạo pít tông di chuyển tịnh tiến theo trục đứng hướng vào đế van.

Nhược điểm: Cấu trúc đường dòng uốn lượn gây tổn hao áp lực lớn, dễ bị kẹt nếu nguồn nước có nhiều cặn cứng.

Ứng dụng: Thường dùng trong đường ống cấp nước áp lực cao hoặc hệ thống sưởi, lò hơi.

Van một chiều hai cánh bướm

Ưu điểm: Thiết kế hai đĩa van độc lập giúp tối ưu kích thước, trọng lượng siêu nhẹ, tiết kiệm tối đa không gian mặt bằng thi công.

Nhược điểm: Kết cấu cơ khí phức tạp nên chi phí thay thế linh kiện cao và khó bảo trì hơn.

Ứng dụng: Lắp đặt tại các không gian chật hẹp trong nhà máy hóa chất và hệ thống xử lý nước quy mô lớn.

Các thông số kỹ thuật then chốt cần lưu ý

Để đảm bảo thiết bị vận hành bền bỉ và không xảy ra các sự cố rò rỉ, các kỹ sư cần tính toán chính xác các thông số kỹ thuật cốt lõi sau:

Kích thước van: Phải phù hợp hoàn toàn với đường kính danh nghĩa của hệ thống đường ống để tránh hiện tượng thắt nút cổ chai hoặc giảm lưu lượng.

Áp suất định mức: Giới hạn áp suất làm việc tối đa mà vỏ van có thể chịu đựng mà không bị nứt vỡ.

Dải nhiệt độ: Khả năng chịu nhiệt của vật liệu và gioăng cao su, đặc biệt quan trọng khi dùng cho đường nước nóng sinh hoạt.

Vật liệu chế tạo: Quyết định độ bền cơ học và khả năng chống mài mòn hóa học của thiết bị theo thời gian.

Kiểu kết nối: Kết nối mặt bích, nối ren hoặc mối nối hàn tùy thuộc vào áp lực vận hành và quy chuẩn thi công của dự án.

Hệ số lưu lượng: Đại lượng thể hiện năng suất dòng chảy qua van, chỉ số này càng cao chứng tỏ tổn thất áp suất qua van càng nhỏ.

Áp suất mở van: Mức áp lực tối thiểu để thắng lực lò xo như đã phân tích.

Độ tương thích chất lượng nước: Đánh giá xem nguồn nước là nước ngọt, nước mặn, nước nhiễm phèn hay nước thải để chọn lớp lót làm kín phù hợp.

Bảng so sánh vật liệu chế tạo

Chất liệu cấu thành van quyết định trực tiếp đến tuổi thọ và độ an toàn của nguồn nước. Dưới đây là bảng so sánh chi tiết giữa bốn loại vật liệu phổ biến:

Khi đánh giá về khả năng chống ăn mòn và độ bền lâu dài, inox luôn đứng đầu bảng nhưng đi kèm chi phí đầu tư ban đầu lớn. Về mặt giá thành và tính kinh tế cho đường ống lớn, gang đúc là sự lựa chọn không thể thay thế. Đối với tiêu chuẩn tương thích nước uống trực tiếp, đồng thau cao cấp và inox 304 hoặc 316 là những vật liệu được chứng nhận an toàn, không giải phóng các tạp chất độc hại vào dòng nước sinh hoạt.

Tại sao van một chiều bị hỏng?

Dù được chế tạo tốt đến đâu, thiết bị vẫn có nguy cơ gặp sự cố sau một thời gian dài vận hành liên tục do các nguyên nhân sau:

Chất bẩn và mảnh vụn: Cặn cát, mạt hàn bám dính vào mặt đế van làm đĩa van không thể đóng khít, gây rò rỉ ngược.

Búa nước: Sóng áp suất cực đại va đập mạnh làm cong vênh trục van hoặc vỡ đĩa.

Lắp đặt sai cách: Lắp ngược hướng dòng chảy hoặc lắp sai tư thế trọng lực quy định.

Chọn sai kích cỡ van: Van quá lớn khiến đĩa van liên tục rung lắc gây mỏi cơ học; van quá nhỏ gây quá áp và nghẽn dòng.

Gioăng làm kín bị mài mòn: Lớp cao su bị lão hóa do nhiệt độ và ma sát lâu ngày.

Biến động áp suất cao: Sự thay đổi áp lực đột ngột liên tục làm giảm tuổi thọ lò xo bên trong.

Để khắc phục và phòng ngừa, hệ thống cần áp dụng các giải pháp đồng bộ. Đầu tiên là thực hiện quy trình bảo trì đúng cách bằng việc làm sạch định kỳ đường ống. Tiếp theo là tính toán kích thước van dựa trên lưu lượng thực tế thay vì dựa vào đường kính ống danh nghĩa. Cuối cùng, thực hiện kiểm tra định kỳ để phát hiện sớm các vết nứt hoặc hiện tượng rò rỉ trên bề mặt gioăng làm kín.

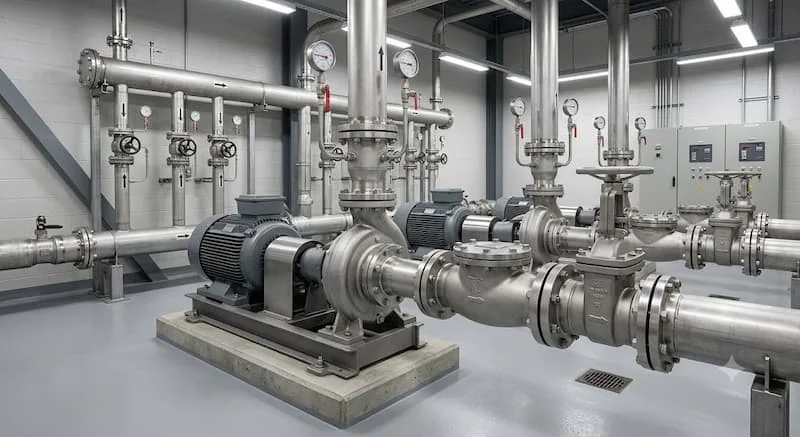

Các ứng dụng phổ biến của van một chiều cho nước

Khả năng ngăn dòng chảy ngược tự động giúp thiết bị này trở thành một phần bắt buộc trong nhiều lĩnh vực:

Cấp nước dân dụng: Giữ nước không bị tụt khỏi các trục ống đứng trong nhà cao tầng.

Hệ thống bơm tăng áp: Bảo vệ cụm máy bơm không bị quay ngược khi dừng hoạt động đột ngột.

Hệ thống tưới tiêu: Duy trì lượng nước đầy sẵn trong ống để hệ thống có thể phun tưới ngay khi khởi động.

Nhà máy xử lý nước: Cách ly các phân khu lọc, ngăn chặn nước thải ô nhiễm xâm nhập ngược vào khu vực chứa nước sạch.

Hệ thống phòng cháy chữa cháy: Giữ cho áp lực nước trong đường ống cứu hỏa luôn ở trạng thái đỉnh, sẵn sàng dập lửa.

Hệ thống HVAC và mạch nước làm mát: Điều hướng dòng nước giải nhiệt đi đúng chu trình trong tòa nhà.

Nước quy trình công nghiệp và mạng lưới cấp nước đô thị: Đảm bảo phân phối lưu lượng công bằng và an toàn giữa các khu vực.

Khi nào bạn nên lắp đặt non return valves for water?

Để tối ưu hóa chi phí và đạt hiệu quả kỹ thuật tốt nhất, bạn cần bố trí thiết bị tại các vị trí chiến lược sau:

Cửa xả của máy bơm: Vị trí bắt buộc phải lắp để ngăn toàn bộ cột nước từ trên cao đổ ngược về làm vỡ buồng bơm khi ngắt điện.

Đầu vào của các bể chứa nước: Giữ cho nước không bị trào ngược ra ngoài khi bể đầy hoặc khi áp suất nguồn cấp bị tụt.

Đường ống đứng có dòng chảy đi lên: Giúp giữ cố định cột nước, giảm tải cho hệ thống khi tái khởi động.

Đầu ra của hệ thống máy nước nóng: Ngăn nước nóng áp lực cao chảy ngược về làm hỏng các đường ống nhựa của nguồn nước lạnh thượng nguồn.

Đường hút của bơm tưới tiêu: Hoạt động như một chiếc luppe giữ nước mồi cho máy bơm.

Những sai lầm thường gặp khi lắp đặt

Dưới đây là những sai sót phổ biến trong quá trình thi công cần tuyệt đối tránh:

1. Lắp sai hướng dòng chảy: Lắp ngược mặt mũi tên chỉ dẫn, dẫn đến việc chặn đứng hoàn toàn nguồn nước cấp và gây cháy nổ bơm do quá áp.

2. Sai tư thế đặt van: Lắp dòng van một chiều lá lật trên một đường ống đứng có dòng chảy hướng xuống, khiến trọng lực luôn kéo đĩa van mở ra, làm mất hoàn toàn chức năng khóa dòng ngược.

3. Chọn sai kích thước van: Sử dụng van có kích cỡ không đồng bộ với thông số lưu lượng dòng chảy, dẫn đến hiện tượng đĩa van đóng mở liên tục tạo tiếng ồn lớn và mài mòn nhanh.

4. Bỏ qua công tác bảo trì: Coi thiết bị là vĩnh cửu và không lên kế hoạch súc rửa, khiến cặn bẩn vô hiệu hóa lò xo đóng mở.

5. Xem nhẹ yêu cầu áp suất: Chọn van có mức áp suất mở quá cao so với công suất thực tế của bơm khiến hệ thống không thể mở van để cấp nước.

Cách chọn non return valves for water phù hợp

Để quy trình mua sắm và thiết kế đạt độ chính xác cao nhất, hãy áp dụng danh sách kiểm tra chi tiết gồm 10 bước tiêu chuẩn sau đây:

Bước 1: Xác định loại nước vận hành là nước sạch, nước thải hay nước chứa hóa chất.

Bước 2: Tính toán lưu lượng dòng chảy thực tế trong hệ thống đường ống.

Bước 3: Xác định áp suất làm việc định mức và áp suất đỉnh của mạng lưới.

Bước 4: Kiểm tra ngưỡng nhiệt độ hoạt động tối đa của nguồn nước.

Bước 5: Đo đạc đường kính trong và ngoài của đường ống kết nối.

Bước 6: Xác định vị trí và hướng lắp đặt là nằm ngang hay thẳng đứng.

Bước 7: Lựa chọn vật liệu vỏ van phù hợp dựa trên bảng so sánh chất liệu.

Bước 8: Đánh giá không gian thi công để lựa chọn kiểu kết nối và dòng van thích hợp.

Bước 9: Xác định mức ngân sách đầu tư cho phép của dự án.

Bước 10: Dự tính tuổi thọ vận hành mong muốn để chọn thương hiệu uy tín.

Hướng dẫn lắp đặt chuẩn kỹ thuật

Hãy tuân thủ nghiêm ngặt quy trình kỹ thuật sau đây khi tiến hành thi công lắp đặt thiết bị vào đường ống:

Trước khi đưa van vào vị trí, bắt buộc phải súc rửa sạch toàn bộ lòng đường ống để loại bỏ hoàn toàn mạt sắt, cát sỏi bám vào bề mặt. Tiến hành kiểm tra kỹ hướng mũi tên đúc nổi trên vỏ thân van để đảm bảo trùng khớp hoàn toàn với hướng di chuyển dự kiến của dòng nước. Khi định vị, hãy đặt van đúng góc độ và hướng khuyến cáo riêng của nhà sản xuất dành cho dòng van đó. Thực hiện siết đều các bu lông hoặc mối ren theo đúng lực quy định nhằm tránh làm biến dạng vỏ van. Sau khi hoàn thành lắp đặt, tiến hành chạy thử nghiệm áp lực toàn hệ thống để xác nhận không xảy ra bất kỳ điểm rò rỉ nào tại các mối nối. Cuối cùng, lập biên bản và đưa thiết bị vào danh mục kiểm tra định kỳ để theo dõi hiệu suất vận hành định kỳ.

Các câu hỏi thường gặp (FAQ)

Sự khác biệt giữa từ khóa "non return valves for water" và "Check valve" là gì?

Về mặt chức năng kỹ thuật, không có sự khác biệt nào giữa hai khái niệm này. Cả hai thuật ngữ đều mô tả một loại van tự động cho phép lưu chất đi theo một hướng và ngăn dòng chảy ngược. Sự khác biệt duy nhất nằm ở thói quen sử dụng ngôn ngữ theo vùng địa lý; thuật ngữ check valve được dùng phổ biến tại Mỹ, trong khi cụm từ non return valves for water thường được ưa chuộng tại Anh và các nước Châu Âu để nói về ứng dụng cho nước.

Van một chiều có thể ngăn chặn hiện tượng búa nước không?

Một chiếc van một chiều thông thường không thể dập tắt hoàn toàn hiện tượng búa nước một khi hiện tượng này đã hình thành. Tuy nhiên, nếu bạn sử dụng các dòng van một chiều lò xo đóng nhanh, thiết bị sẽ đóng cửa van ngay lập tức trước khi dòng nước kịp đảo chiều và tăng tốc va đập, từ đó ngăn chặn hiệu quả sự hình thành của sóng áp suất búa nước ngay từ đầu.

Vật liệu nào là tốt nhất cho nguồn nước uống trực tiếp?

Đối với hệ thống cấp nước uống trực tiếp và nước sinh hoạt gia đình, chất liệu inox 304, inox 316 hoặc đồng thau cao cấp không chứa chì là sự lựa chọn tốt nhất. Các vật liệu này có khả năng chống ăn mòn vượt trội, không sinh ra các oxit kim loại độc hại và đáp ứng đầy đủ các tiêu chuẩn khắt khe về an toàn vệ sinh dịch tễ.

Tuất thọ trung bình của van một chiều là bao lâu?

Tuổi thọ trung bình của một thiết bị chất lượng cao dao động từ 5 đến 10 năm nếu được vận hành trong môi trường nước sạch và lắp đặt đúng kỹ thuật. Đối với môi trường nước thải hoặc nước nhiễm phèn chứa nhiều tạp chất cơ học, tuổi thọ của van có thể giảm xuống còn 2 đến 3 năm nếu hệ thống thiếu đi công tác vệ sinh và bảo dưỡng định kỳ.

Tôi có thể lắp đặt van một chiều theo chiều thẳng đứng không?

Có, bạn hoàn toàn có thể lắp đặt van theo phương thẳng đứng, nhưng với một điều kiện kiên quyết là hướng dòng nước thuận phải di chuyển đi lên. Lực đẩy của dòng nước đi lên kết hợp với trọng lực khi dòng dừng sẽ giúp đĩa van đóng khít hoàn toàn. Tuyệt đối không lắp các dòng van lá lật trên đường ống đứng có hướng dòng chảy đi xuống.

Lời kết

Việc tích hợp non return valves for water vào mạng lưới kỹ thuật là giải pháp then chốt để ngăn chặn hoàn toàn các hiểm họa do dòng chảy ngược gây ra. Việc lựa chọn chính xác chủng loại và thông số kỹ thuật không chỉ nâng cao độ tin cậy vận hành của hệ thống mà còn giúp chủ đầu tư tối ưu hóa chi phí điện năng. Bên cạnh đó, quy trình lắp đặt chuẩn mực kết hợp bảo trì định kỳ đều đặn chính là chìa khóa vàng giúp kéo dài tuổi thọ thiết bị và giảm thiểu tối đa các chi phí sửa chữa phát sinh không đáng có.

Bạn đang tìm kiếm dòng van chống dòng chảy ngược phù hợp nhất cho mạng lưới cấp nước của công trình? Hãy liên hệ ngay với đội ngũ kỹ sư chuyên gia của chúng tôi để nhận được sự hỗ trợ chuyên sâu về quy trình chọn lọc sản phẩm, tư vấn biện pháp thi công lắp đặt và nhận bảng báo giá cạnh tranh nhất được thiết kế riêng cho hệ thống nước của bạn đối với non return valves for water.
