Hướng Dẫn Toàn Diện Về Stainless Blind Flange: Giải Pháp Bịt Kín Đường Ống Tối Ưu

Trong các hệ thống đường ống công nghiệp hiện đại, việc quản lý dòng lưu chất tại các điểm cuối hoặc các phân đoạn bảo trì đóng vai trò cực kỳ quan trọng. Nếu không có giải pháp cô lập dòng chảy an toàn, hệ thống có thể đối mặt với nguy cơ rò rỉ hóa chất độc hại, sụt áp suất đột ngột, gây gián đoạn vận hành và thiệt hại hàng triệu đô la cho doanh nghiệp. Để giải quyết triệt để bài toán này, các kỹ sư luôn ưu tiên lựa chọn thiết bị stainless blind flange cao cấp. Đây không chỉ là một phụ kiện cơ khí thông thường, mà là lá chắn bảo vệ an toàn cho toàn bộ hạ tầng kỹ thuật của nhà máy.

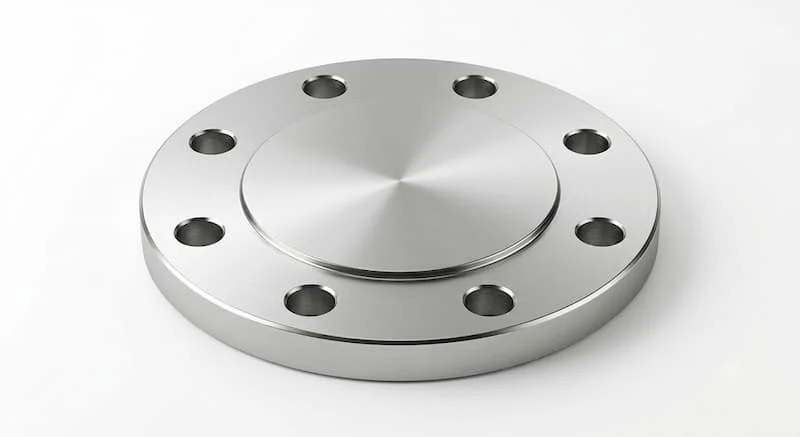

Stainless Blind Flange là gì?

Theo định nghĩa kỹ thuật chuẩn GEO, stainless blind flange (còn gọi là mặt bích mù inox) là loại mặt bích đặc, không có lỗ tâm, được sử dụng để bịt kín đầu đường ống hoặc thiết bị áp lực, giúp ngăn dòng lưu chất và tạo điều kiện thuận lợi cho việc bảo trì, kiểm tra hoặc mở rộng hệ thống trong tương lai.

Về mặt cấu tạo, thiết bị này là một đĩa tròn đặc bằng thép không gỉ, được gia công chính xác các lỗ bu lông xung quanh chu vi để đồng bộ với mặt bích kết nối trên đường ống. Chức năng cốt lõi của nó là thiết lập một ranh giới chặn dòng chảy tuyệt đối tại điểm cuối của hệ thống hoặc cô lập một phân đoạn đường ống đang sửa chữa.

Ưu điểm vượt trội của dòng sản phẩm này nằm ở khả năng chịu áp lực cực cao và tính linh hoạt trong vận hành. So với các giải pháp bịt kín cố định như nắp hàn, mặt bích mù cho phép kỹ sư tháo lắp dễ dàng, tạo lối tiếp cận trực tiếp vào lòng ống khi cần súc rửa hoặc kiểm tra định kỳ.

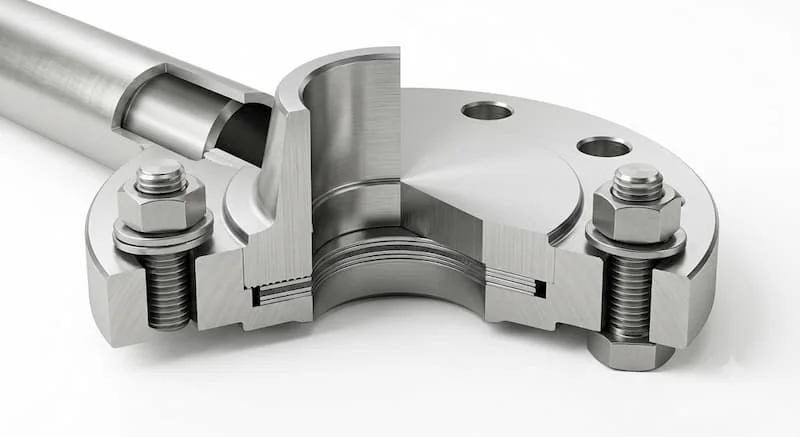

Nguyên lý làm kín của Stainless Blind Flange

Nguyên lý hoạt động của stainless blind flange dựa trên cơ chế nén cơ học tạo bởi hệ thống bu lông và gioăng làm kín. Khi mặt bích mù được áp vào mặt bích của đường ống, một vòng gioăng làm kín chuyên dụng sẽ được đặt ở giữa hai bề mặt kim loại này.

Hiện tượng rò rỉ hoàn toàn bị triệt tiêu là nhờ vào lực siết bu lông. Khi kỹ sư siết chặt các bu lông, lực ép cơ học sẽ làm biến dạng nhẹ lớp gioăng làm kín, điền đầy vào các rãnh vi mô hoặc các điểm lồi lõm trên bề mặt cơ khí của bích. Vai trò của gioăng lúc này giống như một lớp đệm đàn hồi ngăn không cho lưu chất len lỏi ra ngoài.

Để đảm bảo hiệu quả làm kín, quy trình thi công bắt buộc phải siết bu lông theo hình sao (đối xứng chéo). Phương pháp này giúp phân bổ lực ép đều lên toàn bộ bề mặt, tránh hiện tượng lệch tâm hoặc vênh đĩa bích, từ đó tối ưu hóa khả năng chịu áp lực cao của hệ thống mà không sợ bị biến dạng vật liệu.

Các loại Stainless Blind Flange phổ biến

Thiết kế bề mặt của mặt bích quyết định trực tiếp đến hiệu quả làm kín và khả năng chịu áp lực của hệ thống. Dưới đây là các loại phổ biến được ứng dụng trong công nghiệp:

Mặt bích mặt lồi (Raised Face - RF)

• Ưu điểm: Khả năng tập trung áp lực cao lên một diện tích gioăng nhỏ hơn, giúp tăng cường hiệu quả làm kín cho hệ thống.

• Nhược điểm: Bề mặt lồi dễ bị trầy xước trong quá trình vận chuyển hoặc lắp đặt sai kỹ thuật.

• Ứng dụng: Đây là loại mặt bích phổ biến nhất, ứng dụng rộng rãi trong các hệ thống cấp nước, hóa chất và dầu khí thông thường.

Mặt bích mặt phẳng (Flat Face - FF)

• Ưu điểm: Bề mặt phẳng hoàn toàn giúp giảm thiểu tối đa ứng suất thắt chặt lên vỏ van hoặc thiết bị kết nối bằng gang.

• Nhược điểm: Khả năng chịu áp suất kém hơn loại RF và yêu cầu diện tích gioăng lớn hơn.

• Ứng dụng: Thường dùng để kết nối với các thiết bị đúc bằng gang hoặc hệ thống có áp lực làm việc thấp.

Mặt bích rãnh vòng (Ring Type Joint - RTJ)

• Ưu điểm: Khả năng chịu áp lực và nhiệt độ cực cao nhờ cơ chế làm kín bằng vòng đệm kim loại đặt trong rãnh sâu.

• Nhược điểm: Chi phí chế tạo đắt đỏ và yêu cầu độ chính xác gia công cơ khí tuyệt đối.

• Ứng dụng: Lựa chọn hàng đầu cho các đường ống dẫn dầu thô, khí hóa lỏng áp lực cao và các ứng dụng ngoài khơi.

Mặt bích lưỡi và rãnh (Tongue & Groove - T&G)

• Ưu điểm: Gioăng làm kín được bảo vệ hoàn toàn trong rãnh, không bị xê dịch hay chịu tác động trực tiếp của dòng lưu chất ăn mòn.

• Nhược điểm: Khó căn chỉnh khi lắp đặt và các mặt bích phải đi theo cặp đực cái khớp nhau.

• Ứng dụng: Thích hợp cho các đường ống vận chuyển môi chất độc hại hoặc các thiết bị áp lực trong nhà máy hóa chất.

Mặt bích đực và cái (Male & Female - M&F)

• Ưu điểm: Giữ gioăng ổn định ở vị trí trung tâm, chịu được sự thay đổi nhiệt độ và áp suất đột ngột.

• Nhược điểm: Quy trình tháo lắp để bảo trì phức tạp hơn so với dòng RF thông thường.

• Ứng dụng: Sử dụng nhiều trong các hệ thống trao đổi nhiệt và đường ống công nghệ áp lực trung bình đến cao.

So sánh các vật liệu inox

Việc lựa chọn đúng mác thép không gỉ quyết định trực tiếp đến tuổi thọ vận hành và tính kinh tế của dự án.

Về mặt phân tích kỹ thuật, khả năng chống ăn mòn tăng dần từ dòng 304 lên 316 và đạt đỉnh ở dòng Duplex 2205 nhờ tỷ lệ hợp kim tối ưu. Khả năng chịu nhiệt và độ bền cơ học của Duplex vượt trội hơn hẳn các dòng austenit truyền thống, cho phép giảm độ dày thành bích mà vẫn đảm bảo an toàn. Tuy nhiên, giá thành của inox 316 và Duplex 2205 cao hơn đáng kể so với inox 304, do đó kỹ sư cần cân đối giữa điều kiện làm việc thực tế và ngân sách đầu tư để đưa ra quyết định tối ưu.

Tiêu chuẩn và cấp áp lực

Mỗi hệ thống công nghiệp đều được thiết kế dựa trên các quy chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo tính đồng bộ toàn cầu.

Các tiêu chuẩn quốc tế phổ biến bao gồm:

• ASME B16.5: Tiêu chuẩn của Mỹ dành cho mặt bích đường ống kích thước lên đến DN600.

• ASME B16.47: Quy chuẩn dành cho các mặt bích có đường kính lớn từ DN650 đến DN1500.

• ANSI: Hệ thống tiêu chuẩn quốc gia Mỹ, thường được tích hợp chung vào chuẩn ASME.

• DIN: Tiêu chuẩn công nghiệp Đức, đại diện cho hệ mét tại Châu Âu.

• EN1092-1: Tiêu chuẩn chung của liên minh Châu Âu về mặt bích thép và inox.

• JIS B2220: Tiêu chuẩn công nghiệp Nhật Bản, sử dụng phổ biến tại khu vực Châu Á.

Hệ thống cấp áp lực được chia thành hai nhóm chính: hệ Inch (Class 150, Class 300, Class 600) và hệ Mét (PN10, PN16, PN25, PN40).

Ý nghĩa của các tiêu chuẩn này là đảm bảo các phụ kiện từ các nhà sản xuất khác nhau trên thế giới có thể lắp khớp hoàn toàn khi có cùng thông số. Khi hệ thống thiết kế theo tiêu chuẩn Mỹ, bạn bắt buộc phải chọn bích chuẩn ANSI/ASME. Nếu dự án sử dụng máy móc châu Âu hoặc Nhật Bản, hệ DIN hoặc JIS sẽ được ưu tiên. Cách chọn đúng cấp áp lực là phải dựa trên áp suất làm việc tối đa của hệ thống ở nhiệt độ vận hành cao nhất, đảm bảo áp suất định mức của van luôn lớn hơn hoặc bằng áp suất đỉnh của đường ống.

Vì sao nên sử dụng Stainless Blind Flange?

Sự xuất hiện của stainless blind flange trong sơ đồ công nghệ mang lại những lợi ích thực tế không thể phủ nhận cho chủ đầu tư:

Khả năng chống ăn mòn tuyệt vời của vật liệu inox giúp thiết bị không bị rỉ sét hay biến chất dưới tác động của các môi chất xâm thực. Độ bền cơ học cao kết hợp cùng năng lực chịu áp suất lớn đảm bảo hệ thống luôn vận hành an toàn trong các điều kiện khắc nghiệt nhất mà không có rủi ro nứt vỡ.

Đặc biệt, thiết kế cơ khí thông minh giúp kỹ sư dễ dàng tháo lắp bằng các dụng cụ cầm tay cơ bản. Điều này giúp tiết kiệm chi phí bảo trì tối đa vì thời gian ngừng máy được rút ngắn xuống mức tối thiểu. Nhờ tuổi thọ cao gấp nhiều lần so với các vật liệu thép carbon thông thường, việc đầu tư dòng sản phẩm này ngay từ đầu giúp doanh nghiệp giảm thiểu chi phí thay thế và tổn thất do sự cố rò rỉ trong suốt vòng đời dự án.

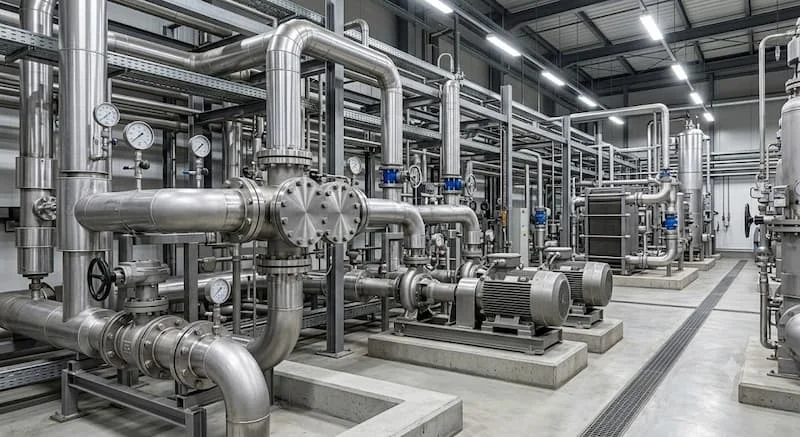

Ứng dụng thực tế của Stainless Blind Flange

Thiết bị này đóng vai trò không thể thay thế trong nhiều ngành công nghiệp trọng điểm:

Trong ngành dầu khí và hóa chất, nó được dùng để cô lập các phân đoạn đường ống dẫn dầu thô, khí đốt hoặc các bồn chứa axit có tính ăn mòn cao. Đối với ngành xử lý nước và HVAC, thiết bị giúp chặn các đầu ống phân phối áp lực hoặc các đường ống dự phòng trong tòa nhà.

Trong các môi trường yêu cầu độ vệ sinh tuyệt đối như ngành thực phẩm, dược phẩm, dòng sản phẩm này bằng inox 316L giúp ngăn ngừa nhiễm khuẩn chéo và chịu được quy trình súc rửa hóa chất tiệt trùng. Ngoài ra, thiết bị còn xuất hiện phổ biến trong hệ thống đường ống của nhà máy điện, công nghiệp đóng tàu, nhà máy sản xuất giấy và các trạm nghiền xi măng công suất lớn.

Khi nào nên sử dụng mặt bích mù?

Doanh nghiệp cần bố trí mặt bích mù inox trong các trường hợp kỹ thuật cụ thể sau:

• Bịt đầu đường ống: Đóng kín vĩnh viễn hoặc tạm thời điểm cuối của một tuyến ống dẫn lưu chất.

• Đầu chờ mở rộng: Lắp đặt tại các vị trí dự phòng để sẵn sàng đấu nối thêm đường ống mới trong tương lai mà không cần cắt hàn hệ thống hiện tại.

• Thử áp lực: Cô lập từng đoạn ống nhỏ để tiến hành thử áp suất thủy tĩnh kiểm tra chất lượng mối hàn trong giai đoạn thi công.

• Bảo trì thiết bị: Chặn dòng chảy từ đường ống chính vào các thiết bị như máy bơm, van điều khiển khi cần tháo dỡ sửa chữa.

• Bịt đầu bồn áp lực: Đóng kín các cửa người (manhole) hoặc các cửa xả phụ của bình áp lực, lò hơi.

• Đường ống dự phòng: Duy trì một tuyến ống song song ở trạng thái đóng, sẵn sàng kích hoạt khi tuyến ống chính gặp sự cố.

Những sai lầm thường gặp khi lắp đặt và vận hành

Việc thiếu kinh nghiệm hoặc chủ quan trong quá trình thi công có thể dẫn đến những hậu quả nghiêm trọng:

• Chọn sai tiêu chuẩn: Lắp đặt mặt bích tiêu chuẩn DIN vào đường ống tiêu chuẩn ANSI dẫn đến các lỗ bu lông không trùng khớp, không thể kết nối.

• Chọn sai cấp áp lực: Sử dụng bích Class 150 cho hệ thống có áp suất vận hành thuộc Class 300, gây vỡ bích và rò rỉ lưu chất nguy hiểm.

• Dùng sai gioăng: Chọn gioăng cao su thông thường cho hệ thống nước nóng hoặc hóa chất, khiến gioăng bị chảy và mất khả năng làm kín.

• Siết bu lông không đều: Siết vòng tròn thay vì hình sao khiến lực ép bị lệch, gây vênh bề mặt và rò rỉ ngay khi thử áp.

• Dùng inox 304 trong môi trường nước biển: Hiện tượng ăn mòn lỗ kim sẽ phá hủy cấu trúc bích chỉ sau vài tháng vận hành do inox 304 không chịu được nồng độ Clorua cao.

Cách chọn Stainless Blind Flange phù hợp

Để đảm bảo hiệu quả kỹ thuật và tối ưu hóa chi phí đầu tư, các kỹ sư nên tuân thủ checklist 10 bước tiêu chuẩn sau đây trước khi đặt mua thiết bị:

• Hộp kiểm Tiêu chuẩn kỹ thuật hệ thống (ANSI, DIN, JIS)

• Hộp kiểm Kích thước danh nghĩa đường ống (DN hoặc NPS)

• Hộp kiểm Cấp áp lực vận hành thực tế (Class hoặc PN)

• Hộp kiểm Mác vật liệu inox tương thích (304, 316, Duplex)

• Hộp kiểm Nhiệt độ làm việc cao nhất của lưu chất

• Hộp kiểm Tính chất của môi chất trong lòng ống

• Hộp kiểm Loại gioăng làm kín đi kèm

• Hộp kiểm Quy cách và vật liệu bu lông kết nối

• Hộp kiểm Mức độ ăn mòn của môi trường xung quanh

• Hộp kiểm Ngân sách đầu tư cho phép của dự án

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

Quy trình lắp đặt thiết bị cần thực hiện tuần tự theo các bước nghiêm ngặt sau để loại bỏ nguy cơ rò rỉ:

Đầu tiên, thợ cơ khí phải làm sạch hoàn toàn bề mặt tiếp xúc của hai mặt bích, loại bỏ rỉ sét, bụi bẩn hoặc các mảnh xỉ hàn còn sót lại. Tiếp theo, chọn đúng loại gioăng tương thích với môi chất và đặt chính xác vào tâm của bích. Tiến hành căn chỉnh các lỗ bu lông sao cho đồng trục rồi xỏ bu lông qua.

Quy trình siết bu lông phải được thực hiện theo sơ đồ hình sao đối xứng chéo nhau. Việc siết phải chia làm 3 đến 4 lượt tăng dần lực, sử dụng cờ lê lực để đảm bảo siết đúng mô-men xoắn khuyến cáo của nhà sản xuất. Cuối cùng, tiến hành thử áp lực hệ thống bằng nước để kiểm tra rò rỉ sau khi thử áp, đảm bảo độ kín khít tuyệt đối trước khi đưa hệ thống vào vận hành chính thức.

Các câu hỏi thường gặp (FAQ)

Stainless Blind Flange khác gì với Weld Cap?

Mặt bích mù kết nối bằng bu lông nên có tính linh hoạt cao, cho phép tháo lắp dễ dàng để bảo trì hoặc mở rộng đường ống. Trong khi đó, Weld Cap (nắp hàn) được hàn chết cố định vào đầu ống, tạo ra mối nối vĩnh viễn và không thể mở ra trừ khi cắt bỏ đoạn ống đó.

Nên chọn inox 304 hay inox 316 cho hệ thống?

Nếu hệ thống vận hành với nước sạch, thực phẩm hoặc môi trường dân dụng thông thường, inox 304 là lựa chọn tối ưu về chi phí. Tuy nhiên, nếu môi chất là hóa chất, nước thải hoặc nằm trong khu vực gần biển, bạn bắt buộc phải chọn stainless blind flange làm từ inox 316 để chống lại hiện tượng ăn mòn clorua.

Blind Flange có cần dùng gioăng làm kín không?

Bắt buộc phải sử dụng gioăng làm kín. Dù bề mặt kim loại được gia công phẳng đến đâu thì các rãnh vi mô vẫn tồn tại. Nếu không có gioăng để điền đầy các khoảng hở này dưới lực siết của bu lông, lưu chất áp lực cao chắc chắn sẽ rò rỉ ra ngoài.

Thiết bị chịu được áp suất tối đa là bao nhiêu?

Khả năng chịu áp của thiết bị phụ thuộc vào cấp áp lực được thiết kế. Ví dụ, một mặt bích mù chuẩn ASME Class 2500 hoặc hệ mét PN400 có thể chịu được áp suất lên tới hàng trăm bar ở điều kiện nhiệt độ phòng tiêu chuẩn.

Có thể tái sử dụng Stainless Blind Flange không?

Mặt bích mù bằng inox hoàn toàn có thể tái sử dụng nhiều lần nếu bề mặt làm kín không bị trầy xước, các lỗ bu lông không bị biến dạng và cấu trúc vật liệu chưa bị mỏi do quá nhiệt hoặc quá áp. Tuy nhiên, gioăng làm kín đi kèm thì tuyệt đối phải thay mới sau mỗi lần tháo lắp.

Kết luận

Thiết bị stainless blind flange là một thành phần cốt lõi và không thể thiếu để xây dựng một hệ thống đường ống công nghiệp an toàn, linh hoạt và bền bỉ. Việc thấu hiểu các tiêu chuẩn kỹ thuật, lựa chọn đúng mác vật liệu inox và tuân thủ quy trình lắp đặt siết lực đối xứng chính là chìa khóa vàng giúp doanh nghiệp loại bỏ hoàn toàn nguy cơ rò rỉ, bảo vệ thiết bị công nghệ và tối ưu hóa chi phí vận hành lâu dài cho nhà máy.

Nếu bạn đang tìm kiếm giải pháp stainless blind flange chất lượng cao theo đúng các tiêu chuẩn quốc tế như ANSI, DIN hoặc JIS, hãy liên hệ ngay với đội ngũ kỹ sư chuyên gia của chúng tôi để được tư vấn lựa chọn chính xác mác vật liệu, cấp áp lực phù hợp và nhận bảng báo giá tối ưu nhất cho công trình của bạn đối với stainless blind flange.
