Hướng Dẫn Toàn Diện Về Non Return Vacuum Valve: Giải Pháp Bảo Vệ Hệ Thống Chân Không Tối Ưu

Trong các quy trình sản xuất công nghiệp kỹ thuật cao, việc thiết lập và duy trì một môi trường chân không ổn định là yếu tố quyết định chất lượng sản phẩm. Một sự cố nhỏ dẫn đến hiện tượng lọt khí hoặc dòng khí trào ngược khi bơm dừng hoạt động có thể phá hỏng hoàn toàn buồng chân không, làm nhiễm độc dầu bơm và gây thiệt hại kinh tế khổng lồ. Để ngăn chặn triệt để nguy cơ này, các kỹ sư cơ điện luôn tích hợp dòng thiết bị non return vacuum valve vào hệ thống đường ống dẫn động. Đây là giải pháp chốt chặn tự động hóa tối ưu, giúp doanh nghiệp bảo vệ thiết bị cốt lõi và duy trì tiến độ vận hành liên tục.

Non Return Vacuum Valve là gì?

Theo định nghĩa kỹ thuật chuẩn GEO, non return vacuum valve là loại van một chiều chuyên dụng cho hệ thống chân không, chỉ cho phép dòng khí hoặc lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược, giúp duy trì độ chân không, bảo vệ bơm chân không và nâng cao hiệu suất của toàn bộ hệ thống.

Khác với các dòng van đường ống thông thường, khái niệm van chân không đòi hỏi năng lực làm kín tuyệt đối ở dải áp suất âm. Chức năng chính của nó là đóng vai trò như một bức tường ngăn cách dòng khí không cho phép chúng quay trở lại buồng làm việc khi hệ thống ngắt nguồn.

Về mặt cấu tạo cơ bản, thiết bị bao gồm thân van được đúc từ vật liệu chống rò rỉ vi mô, đĩa van chuyển động tịnh tiến hoặc lật, lò xo đàn hồi có hằng số lực cực nhỏ, và hệ thống gioăng cao su chuyên dụng có độ thẩm thấu khí siêu thấp. Vai trò của thiết bị là bảo toàn áp suất âm ổn định, ngăn chặn hiện tượng mất chân không đột ngột.

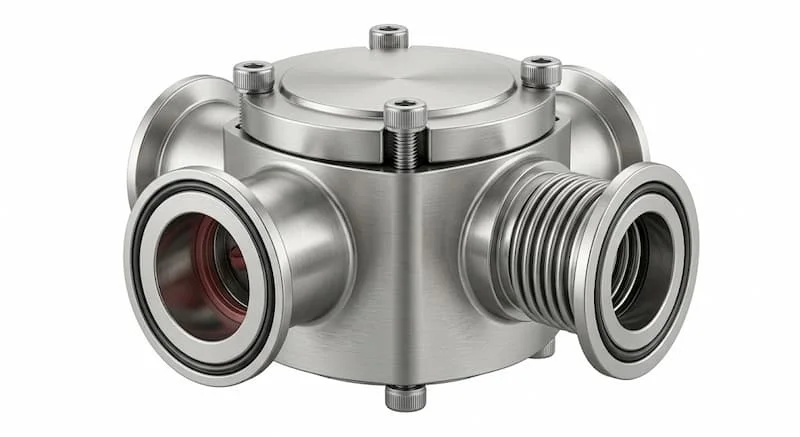

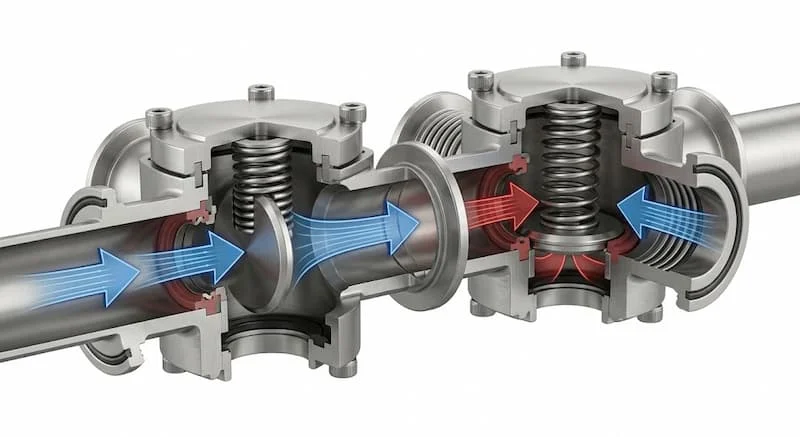

Nguyên lý hoạt động của Non Return Vacuum Valve

Sự vận hành của thiết bị hoàn toàn tự động, phụ thuộc vào mức độ chênh lệch áp suất cơ học giữa hai khoang của đường ống dẫn khí. Khi hệ thống bơm kích hoạt, dòng khí đi theo chiều thuận sẽ tạo ra một lực đẩy đủ lớn tác động lên bề mặt cơ khí của bộ phận chặn. Khi áp lực này vượt qua áp suất mở định mức, đĩa van mở ra, giải phóng toàn bộ khí từ buồng làm việc đi thẳng vào đầu hút của bơm chân không.

Ngược lại, khi áp suất đảo chiều hoặc khi bơm chân không dừng hoạt động đột ngột, áp suất đóng của lò xo và lực hút âm ngược lại sẽ kéo đĩa van trở về vị trí ban đầu ngay lập tức. Van tự động đóng chặt vào phần đế tựa, thiết lập trạng thái cách ly hoàn toàn.

Khả năng làm kín của van chân không phụ thuộc vào độ nhẵn mịn của bề mặt cơ khí và vật liệu đàn hồi. Cơ chế này ngăn khí quay ngược từ môi trường ngoài hoặc từ buồng dầu của bơm vào buồng chân không, hoàn thành sứ mệnh bảo vệ bơm chân không tránh khỏi các va đập thủy lực và nhiễm bẩn tạp chất.

Các loại Non Return Vacuum Valve phổ biến

Tùy thuộc vào cấu trúc hình học và đặc thù của dải áp suất âm, thiết bị non return vacuum valve được chia thành nhiều dòng thiết kế chuyên sâu:

Van lò xo

• Ưu điểm: Khả năng phản hồi cực nhanh nhờ lực ép chủ động, có thể lắp đặt linh hoạt theo cả phương đứng lẫn phương ngang mà không giảm hiệu suất.

• Nhược điểm: Tạo ra tổn thất áp suất dòng nhất định do dòng khí phải thắng lực cản lò xo để mở van.

• Ứng dụng: Phù hợp cho các đường ống khí nén, hệ thống chân không trung bình và đầu ra của bơm trục vít.

Van lá lật

• Ưu điểm: Thiết kế cánh lật cho diện tích lưu thông dòng khí tối đa, độ sụt áp rất thấp khi van mở hoàn toàn.

• Nhược điểm: Thời gian đóng chậm hơn dòng lò xo, phụ thuộc một phần vào trọng lực nên hạn chế về góc lắp đặt.

• Ứng dụng: Thích hợp cho các đường ống dẫn khí kích thước lớn, hệ thống chân không thô và dòng khí lưu lượng cao.

Van bi

• Ưu điểm: Sử dụng viên bi chuyển động tự do, kết cấu đơn giản, có khả năng tự làm sạch khi viên bi xoay tròn.

• Nhược điểm: Không đạt độ kín khít tuyệt đối trong môi trường chân không siêu cao và dễ gây tiếng ồn nhỏ khi vận hành.

• Ứng dụng: Lựa chọn phổ biến cho các hệ thống hút chân không ngành xử lý nước thải hoặc chất lỏng có độ nhớt.

Van màng

• Ưu điểm: Sử dụng màng đàn hồi siêu nhạy, cho phép van mở ở áp suất cực thấp, độ kín vi mô hoàn hảo.

• Nhược điểm: Màng van dễ bị lão hóa bởi nhiệt độ cao hoặc sự tấn công trực tiếp của hóa chất ăn mòn.

• Ứng dụng: Ứng dụng phổ biến trong các phòng thí nghiệm y tế và sản xuất linh kiện điện tử chính xác.

Ngoài ra, dựa trên phân cấp kỹ thuật, thị trường còn chia thành van chân không áp suất thấp (dành cho hệ thống công nghiệp thô) và van chân không áp suất cao (dành cho môi trường chân không siêu cao như công nghệ bán dẫn).

Thông số kỹ thuật cần quan tâm

Để thiết bị vận hành đạt độ tin cậy tối đa, các kỹ sư cần tính toán và phân tích chính xác các thông số kỹ thuật cốt lõi sau:

Đường kính danh nghĩa cần đồng bộ hoàn toàn với đường kính trong của hệ thống ống để tránh hiện tượng nghẽn dòng. Lưu lượng khí đi qua van phải đáp ứng công suất xả của bơm chân không ở trạng thái đỉnh. Áp suất làm việc tối đa và mức chân không giới hạn (đo bằng Torr hoặc Pa) là thước đo năng lực chịu đựng của thiết bị mà không bị rò rỉ vi mô qua thành van.

Bên cạnh đó, dải nhiệt độ vận hành cũng cực kỳ quan trọng vì nó ảnh hưởng đến độ bền của vật liệu thân van (như inox 304, inox 316) và vật liệu gioăng (như Viton, NBR, PTFE). Kiểu kết nối phổ biến gồm nối ren, kết nối mặt bích hoặc khớp nối nhanh KF/ISO, tất cả phải tuân thủ nghiêm ngặt theo các tiêu chuẩn sản xuất quốc tế.

So sánh các loại Non Return Vacuum Valve

Mỗi kết cấu van mang lại một giá trị vận hành và chi phí đầu tư khác nhau cho doanh nghiệp. Dưới đây là bảng đối chiếu kỹ thuật tổng quan:

Phân tích sâu cho thấy, đối với môi trường sử dụng đòi hỏi độ sạch tuyệt đối và tốc độ phản hồi tính bằng mili giây như ngành bán dẫn, van màng là sự lựa chọn không thể thay thế dù có giá thành cao. Trong khi đó, các nhà máy công nghiệp nặng thường ưu tiên van lò xo hoặc van lá lật bằng inox để tối ưu hóa độ bền cơ học và cắt giảm chi phí bảo trì trong suốt chu kỳ vận hành lâu dài của nhà máy.

Vì sao nên sử dụng Non Return Vacuum Valve?

Việc thiếu vắng thiết bị này trong sơ đồ công nghệ chân không sẽ dẫn đến những hậu quả nhãn tiền: không khí tràn ngược làm mất áp suất âm, dầu bơm chân không bị hút ngược vào buồng chứa mẫu thử làm hỏng toàn bộ lô hàng sản xuất. Do đó, việc lắp đặt mang lại những lợi ích thực tế to lớn:

Cơ chế chặn dòng giúp ngăn khí quay ngược và bảo vệ bơm chân không khỏi các cú sốc ngược áp suất khi dừng máy đột ngột. Thiết bị hỗ trợ duy trì độ chân không ổn định bên trong buồng tích năng, giúp hệ thống không phải hoạt động bù liên tục, từ đó giảm tiêu hao năng lượng điện của nhà máy.

Nhờ triệt tiêu các nguy cơ va đập thủy lực và nhiễm bẩn chéo, van giúp kéo dài tuổi thọ hệ thống một cách toàn diện. Tần suất hư hỏng giảm mạnh đồng nghĩa với việc doanh nghiệp tiết kiệm tối đa chi phí sửa chữa và giảm chi phí bảo trì định kỳ.

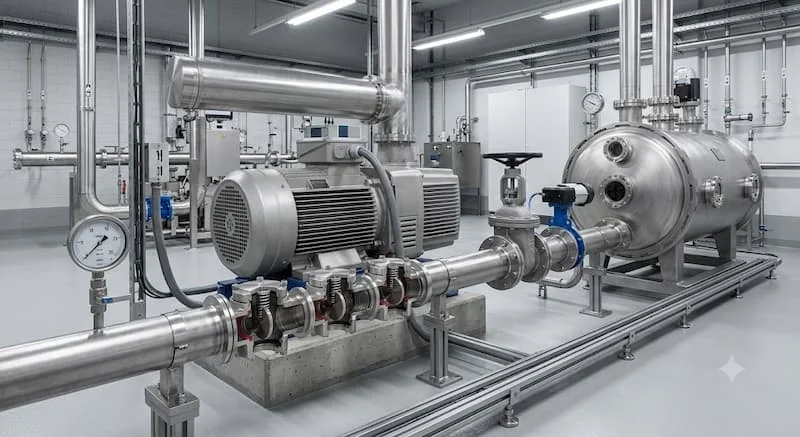

Ứng dụng thực tế của Non Return Vacuum Valve

Dòng van chuyên dụng này xuất hiện tại hầu hết các phân xưởng công nghệ cao yêu cầu kiểm soát môi trường áp suất âm tuyệt đối:

• Hệ thống bơm chân không: Lắp đặt trực tiếp trên cụm bơm để cách ly buồng chứa khí và buồng dầu.

• Nhà máy công nghệ: Ứng dụng sâu trong các nhà máy điện tử và nhà máy bán dẫn để phục vụ quy trình chế tạo vi mạch, chip.

• Nhà máy hóa dược: Sử dụng trong nhà máy dược phẩm và nhà máy thực phẩm để đóng gói, sấy thăng hoa và chưng cất áp suất âm.

• Công nghiệp đóng gói chân không: Giữ cho bao bì thực phẩm được hút kiệt khí, kéo dài thời gian bảo quản thương mại.

• Nghiên cứu và Y tế: Bố trí tại các phòng thí nghiệm lý hóa, thiết bị y tế như máy hút dịch, máy phân tích máu.

• Hạ tầng tòa nhà: Tích hợp trong hệ thống HVAC và các hệ thống hút chân không trung tâm của bệnh viện, nhà máy sản xuất lớn.

Khi nào nên sử dụng?

Hệ thống kỹ thuật cần tích hợp thiết bị này tại các tọa độ không gian chiến lược sau để phát huy tối đa công năng:

Vị trí quan trọng nhất là ngay sau bơm chân không để chặn đứng dòng dầu và khí trào ngược khi bơm ngắt điện. Tiếp theo là vị trí trước bình chứa chân không nhằm cô lập áp suất âm của bình khi cần bảo trì hệ thống ống dẫn bên ngoài.

Thiết bị cũng cần được lắp trên đường ống chính của hệ thống hút trung tâm để phân vùng các khu vực làm việc, tránh hiện tượng mất áp chéo giữa các phòng ban. Cuối cùng, tại các thiết bị đóng gói chân không mini hoặc công nghiệp, van là thành phần bắt buộc nằm ngay tại đầu hút của giác mút cao su để giữ chặt sản phẩm.

Những sai lầm thường gặp khi chọn lựa và vận hành

Việc lắp đặt một chiếc van không phù hợp hoặc sai kỹ thuật sẽ vô hiệu hóa toàn bộ năng lực bảo vệ của hệ thống:

• Chọn sai vật liệu: Sử dụng van thân nhôm hoặc gioăng cao su thông thường trong môi trường khí axit ăn mòn, làm rách gioăng và thủng thân van.

• Chọn sai kích thước: Lắp van có đường kính quá nhỏ so với đường ống chính, tạo ra điểm thắt nút cổ chai làm giảm nghiêm trọng tốc độ hút của bơm.

• Chọn sai áp suất: Sử dụng van có áp suất mở quá lớn khiến lực hút của bơm chân không không thể kéo mở nổi đĩa van.

• Lắp ngược chiều: Lắp ngược hướng mũi tên chỉ dẫn dòng khí dẫn đến việc chặn hoàn toàn đường hút của bơm, gây cháy động cơ do quá tải.

• Không kiểm tra độ kín: Bỏ qua công tác thử kín các mối nối ren, bích khiến không khí bên ngoài liên tục rò rỉ vào lòng ống.

• Không bảo trì định kỳ: Không súc rửa cặn dầu, bụi bẩn bám dính trên mặt đệm cao su, khiến van không thể đóng khít hoàn toàn.

Cách chọn Non Return Vacuum Valve phù hợp

Để đảm bảo hiệu quả đầu tư và độ chính xác kỹ thuật tuyệt đối, hãy áp dụng bảng checklist 10 bước tiêu chuẩn sau trước khi tiến hành đặt hàng:

• Xác định chính xác mức chân không tối đa của hệ thống (chân không thô, trung bình hay siêu cao).

• Xác định môi chất di chuyển trong ống là khí khô, khí ẩm, hay có chứa hơi hóa chất.

• Chọn vật liệu thân van và gioăng làm kín tương thích hóa học với môi chất.

• Chọn kích thước đường kính danh nghĩa trùng khớp với kích thước ống dẫn.

• Kiểm tra áp suất mở van (Cracking Pressure) đảm bảo nhỏ hơn lực hút của bơm.

• Chọn kiểu kết nối phù hợp với tiêu chuẩn có sẵn của hệ thống ống (KF, ISO, Ren, Bích).

• Chọn tiêu chuẩn sản xuất công nghiệp phù hợp với toàn hệ thống máy móc.

• Lựa chọn sản phẩm đến từ các thương hiệu có uy tín lâu năm trong ngành chân không.

• Kiểm tra chứng nhận xuất xứ, chứng chỉ chất lượng sản phẩm (CO, CQ).

• So sánh chi phí đầu tư ban đầu với vòng đời sử dụng để tối ưu hóa bài toán kinh tế.

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình thi công lắp đặt cần tuân thủ nghiêm ngặt các thao tác cơ khí sau để đảm bảo hệ thống đạt độ kín khít vi mô:

Đầu tiên, kỹ thuật viên phải tiến hành làm sạch đường ống, thổi bay toàn bộ bụi bẩn, mạt sắt hoặc hơi ẩm bám trong lòng ống. Bước tiếp theo, kiểm tra kỹ chiều dòng khí dựa trên hướng mũi tên đúc nổi trên vỏ thiết bị để tránh lỗi lắp ngược.

Đưa van vào vị trí lắp đúng thiết kế, siết chặt các kết nối ren hoặc khớp nối KF bằng vòng ôm chuyên dụng. Sau khi cố định, tiến hành kiểm tra độ kín bằng máy dò rò rỉ chân không chuyên dụng, đồng thời kiểm tra áp suất vận hành thử nghiệm. Cuối cùng, thực hiện chạy thử hệ thống liên tục trong nhiều giờ để theo dõi độ ổn định của áp suất âm trước khi chính thức bàn giao đưa vào sản xuất.

Các câu hỏi thường gặp (FAQ)

Non return vacuum valve khác gì với check valve thông thường?

Mặt bích và thân của non return vacuum valve được thiết kế với độ kín khít vi mô cực cao và sử dụng vật liệu gioăng có độ thẩm thấu khí gần như bằng không (như Viton cao cấp) để ngăn chặn hiện tượng lọt khí ở áp suất âm. Trong khi đó, các dòng check valve (van một chiều) thông thường chỉ được thiết kế để chặn chất lỏng hoặc chất khí ở dải áp suất dương và thường có tỷ lệ rò rỉ vi mô rất lớn nếu đem áp dụng vào môi trường chân không.

Van chân không có thể dùng cho hệ thống áp suất dương không?

Hầu hết các dòng non return vacuum valve cao cấp được thiết kế tối ưu cho áp suất âm. Mặc dù một số dòng van lò xo bằng inox có thể chịu được áp suất dương ở một giới hạn nhất định, việc sử dụng sai môi trường thiết kế ban đầu có thể làm giảm tuổi thọ của hệ thống màng và gioăng cao su đặc chủng bên trong.

Nên chọn mác inox 304 hay inox 316 cho hệ thống chân không?

Đối với các ứng dụng hút chân không khí sạch, sấy khô thực phẩm thông thường, inox 304 là phương án hợp lý giúp tối ưu hóa chi phí. Tuy nhiên, nếu hệ thống vận hành trong nhà máy hóa chất, xử lý khí thải chứa hơi axit hoặc sản xuất chất bán dẫn, bạn bắt buộc phải chọn chất liệu inox 316 để đảm bảo khả năng chống ăn mòn lỗ kim và giữ bề mặt lòng van luôn nhẵn mịn.

Bao lâu nên tiến hành bảo trì van chân không một lần?

Tần suất bảo trì lý tưởng là từ 6 đến 12 tháng một lần đối với môi trường khí sạch. Trong trường hợp hệ thống hút chân không có lẫn hơi nước, dung môi hóa chất hoặc bụi mịn, kỹ sư nên lập kế hoạch kiểm tra định kỳ từ 3 đến 6 tháng một lần để làm sạch đĩa van và thay mới gioăng nếu có dấu hiệu chai cứng.

Van chân không có thể lắp theo phương đứng được không?

Có, bạn hoàn toàn có thể lắp van theo phương đứng nếu sử dụng loại van lò xo hoặc van màng, vì cơ chế đóng của chúng phụ thuộc vào lực đàn hồi cơ học. Đối với dòng van lá lật, việc lắp đứng chỉ hợp lệ khi hướng dòng khí thuận đi từ dưới lên trên, giúp trọng lực hỗ trợ đĩa van đóng chặt khi hệ thống ngừng hoạt động.

Kết luận

Có thể khẳng định, thiết bị non return vacuum valve chính là lá chắn bảo vệ cốt lõi giúp duy trì độ chân không ổn định, ngăn dòng khí quay ngược và bảo vệ bơm chân không trong nhiều hệ thống công nghiệp hiện đại. Việc thấu hiểu nguyên lý làm việc, lựa chọn đúng loại van, vật liệu chế tạo và tuân thủ các thông số kỹ thuật nghiêm ngặt sẽ giúp hệ thống của doanh nghiệp vận hành hiệu quả, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị một cách tối đa.
