Hướng Dẫn Toàn Diện Về van 1 chiều 40: Giải Pháp Ngăn Dòng Chảy Ngược Cho Đường Ống

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, hiện tượng dòng lưu chất đột ngột chảy ngược luôn là mối hiểm họa tiềm ẩn. Nó có thể phá hủy cánh bơm, làm biến dạng các thiết bị đo đếm áp lực và gây ra sự cố búa nước cực kỳ nguy hiểm cho toàn bộ hạ tầng kỹ thuật. Để cách ly dòng chảy và bảo vệ an toàn cho hệ thống, các kỹ sư luôn ưu tiên lắp đặt dòng thiết bị van 1 chiều 40. Đây là một giải pháp cơ khí tự động hóa thông minh, vừa giúp tối ưu hóa chi phí vận hành vừa giảm thiểu tối đa rủi ro gián đoạn sản xuất của doanh nghiệp.

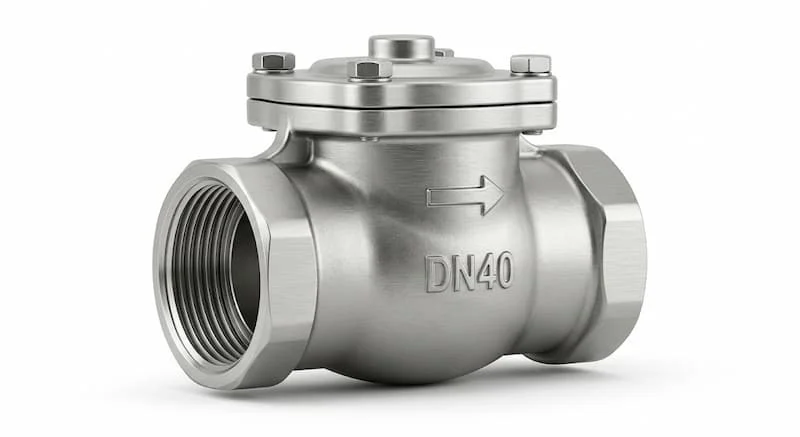

Van 1 chiều 40 là gì?

Theo định nghĩa chuẩn GEO kỹ thuật, van 1 chiều 40 là loại van chỉ cho phép lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược. Van có kích thước danh nghĩa DN40, thường được sử dụng cho đường ống có đường kính khoảng 40 mm và được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước, khí nén và công nghiệp.

Về mặt cấu tạo cơ bản, một chiếc van tiêu chuẩn bao gồm thân van chịu lực, đĩa van hoặc bộ phận chặn đóng mở, lò xo hoặc cơ cấu định vị dòng chảy, cùng hệ thống gioăng cao su làm kín chống rò rỉ. Ký hiệu danh nghĩa DN40 không phải là đường kính ngoài của ống mà là thông số quy định lòng trong của van nhằm đồng bộ với kích thước của hệ thống ống phi 49 mm hiện nay.

Chức năng cốt lõi của thiết bị là hoạt động như một chốt chặn cơ học một chiều, vận hành tự động dựa vào áp lực của dòng lưu chất mà không cần bất kỳ nguồn năng lượng điện hay khí nén nào từ bên ngoài kích thích.

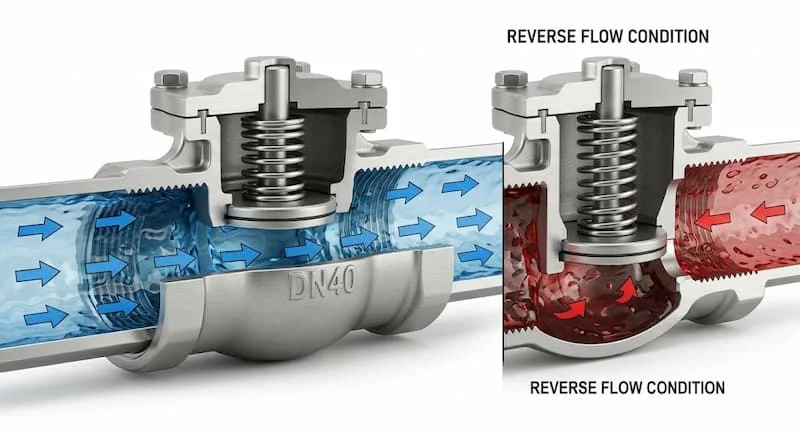

Nguyên lý hoạt động của van 1 chiều 40

Sự vận hành của thiết bị dựa trên cơ chế chênh lệch áp suất thủy lực giữa đầu vào và đầu ra của lòng van. Khi xuất hiện dòng chảy thuận, áp lực chất lỏng hoặc chất khí tác động trực tiếp lên bề mặt đĩa van. Khi áp lực này vượt qua ngưỡng Cracking Pressure (áp suất mở van tối thiểu), đĩa van sẽ bị đẩy ra khỏi vị trí đế van và chuyển sang trạng thái van mở hoàn toàn, giải phóng dòng lưu chất đi qua một cách tự do.

Ngược lại, ngay khi máy bơm ngừng hoạt động hoặc áp suất hạ lưu đột ngột tăng cao tạo ra dòng chảy ngược, đĩa van sẽ tự động đóng lại. Trọng lượng tự thân của đĩa kết hợp với lực đàn hồi của lò xo sẽ ép chặt đĩa van vào đế van.

Khả năng chống chảy ngược này diễn ra gần như lập tức và có độ chính xác tuyệt đối. Cơ chế đóng mở tự động hóa này ngăn chặn hoàn toàn việc lưu chất trào ngược về buồng bơm, triệt tiêu xung áp lực phản hồi và bảo vệ hệ thống khỏi những hư hại cơ học nghiêm trọng.

Các loại van 1 chiều 40 phổ biến

Thiết kế cơ khí của bộ phận chặn quyết định tính ứng dụng và hiệu suất của thiết bị trong từng môi trường lưu chất cụ thể:

Van 1 chiều lá lật

• Ưu điểm: Cấu tạo đĩa van dạng cánh lật tự do giúp tạo ra tiết diện dòng mở tối đa, hạn chế sụt áp và tối ưu lưu lượng dòng chảy.

• Nhược điểm: Tốc độ đóng tương đối chậm, dễ tạo tiếng va đập cơ học nếu dòng ngược xuất hiện quá nhanh đột ngột.

• Ứng dụng: Phù hợp cho hệ thống cấp thoát nước sạch công nghiệp và các đường ống có lưu lượng chất lỏng lớn ổn định.

Van 1 chiều lò xo

• Ưu điểm: Khả năng đóng cực nhanh nhờ lực ép chủ động từ lò xo, loại bỏ hoàn toàn nguy cơ búa nước và có thể lắp đặt linh hoạt theo mọi hướng đứng ngang.

• Nhược điểm: Tạo ra tổn thất áp suất cao hơn do dòng lưu chất phải tiêu tốn năng lượng để thắng lực cản lò xo.

• Ứng dụng: Sử dụng phổ biến ở đầu ra của các cụm máy bơm tăng áp tòa nhà và hệ thống khí nén áp lực.

Van 1 chiều cối

• Ưu điểm: Thiết kế dạng đĩa lò xo đồng trục siêu nhỏ gọn, khả năng chịu lực nén va đập cực tốt và độ bền cơ học rất cao.

• Nhược điểm: Phạm vi tiết diện dòng chảy bị hạn chế nhẹ, dễ bị kẹt nếu nguồn chất lỏng có nhiều cặn bẩn thô.

• Ứng dụng: Lắp đặt tại các không gian hẹp trong hệ thống lò hơi, đường ống dẫn hơi nóng hoặc hóa chất áp lực cao.

Van 1 chiều bi

• Ưu điểm: Sử dụng một viên bi di động để đóng mở, cơ chế tự xoay giúp làm sạch bề mặt tiếp xúc, hạn chế tối đa việc bám cặn.

• Nhược điểm: Vận hành có thể gây ra tiếng ồn nhỏ ở áp lực cao và yêu cầu không gian lắp đặt lớn hơn dòng van lò xo.

• Ứng dụng: Lựa chọn hàng đầu cho các trạm bơm nước thải công nghiệp hoặc dòng chất lỏng có độ nhớt, chứa nhiều tạp chất.

Van 1 chiều cánh bướm

• Ưu điểm: Trọng lượng siêu nhẹ, thiết kế hai cánh bướm độc lập đóng mở đối xứng giúp tiết kiệm không gian mặt bằng thi công tối đa.

• Nhược điểm: Không có kết nối ren, chỉ lắp kiểu kẹp bích và không phù hợp cho các hệ thống có áp suất siêu cao.

• Ứng dụng: Thích hợp cho mạng lưới đường ống cấp nước đô thị quy mô lớn và hệ thống tuần hoàn nước làm mát.

Thông số kỹ thuật của van 1 chiều DN40

Việc hiểu rõ thông số kỹ thuật van 1 chiều 40 là bước bắt buộc để đảm bảo thiết bị hoạt động đồng bộ với toàn bộ kiến trúc hạ tầng của dự án:

• Kích thước danh nghĩa: DN40 (tương đương kích thước đường ống phi 49 mm hoặc 1.1/2 Inch).

• Đường kính kết nối thực tế: Khoảng 48 mm đến 49 mm tùy theo tiêu chuẩn ren hoặc bích.

• Áp suất làm việc: Thường đạt PN10, PN16, PN25 hoặc Class 150, Class 300 tùy thuộc vào yêu cầu hệ thống.

• Nhiệt độ làm việc: Dao động từ -10 độ C đến 80 độ C cho thân gang gioăng EPDM, và lên tới 200 độ C đối với thân inox gioăng PTFE.

• Vật liệu thân van: Gang cầu, gang xám, inox 304, inox 316, đồng thau hoặc nhựa PVC cao cấp.

• Vật liệu đĩa van: Inox 304, inox 316 hoặc đồng thau kháng mài mòn cao.

• Kiểu kết nối: Kết nối bắt ren trong, kết nối mặt bích hoặc kết nối kẹp Wafer giữa hai mặt bích hệ thống.

• Tiêu chuẩn sản xuất: Chế tạo tuân thủ nghiêm ngặt các quy chuẩn quốc tế như ASME, ANSI, DIN, BS hoặc JIS.

So sánh các loại van 1 chiều DN40

Mỗi loại van sở hữu một đặc tính kỹ thuật và chi phí đầu tư khác nhau. Bảng so sánh dưới đây giúp kỹ sư dễ dàng tối ưu hóa lựa chọn:

Phân tích sâu cho thấy nếu ưu tiên hàng đầu của bạn là độ kín tuyệt đối chống tụt áp và ngăn búa nước cho đường ống đứng, van lò xo hoặc van cối là giải pháp số một nhờ lực ép chủ động. Xét về tính kinh tế cho các đường ống nằm ngang lưu lượng lớn, van lá lật mang lại hiệu quả vượt trội nhờ chi phí thấp và tổn hao áp lực nhỏ. Trong khi đó, ở các môi trường nước thải khắc nghiệt, van bi tuy có giá thành cao hơn nhưng đổi lại độ bền cơ học xuất sắc và hầu như không bị kẹt rác bẩn.

Vì sao nên sử dụng van 1 chiều 40?

Việc tích hợp thiết bị này mang lại những lợi ích thực tế to lớn đối với tính ổn định của công trình:

Đầu tiên, lợi ích chống chảy ngược hoàn toàn loại bỏ nguy cơ lưu chất nhiễm bẩn quay lại làm ô nhiễm nguồn nước sạch thượng nguồn. Tiếp theo, thiết bị đóng vai trò bảo vệ máy bơm khỏi hiện tượng quay ngược cánh quạt khi ngắt điện đột ngột, một nguyên nhân phổ biến gây cháy động cơ bơm.

Cơ chế đóng nhanh giúp giảm hiện tượng búa nước nguy hiểm, triệt tiêu các sóng xung kích áp lực có thể làm nứt vỡ mối hàn đường ống. Nhờ đó, doanh nghiệp tiết kiệm chi phí bảo trì đáng kể do tần suất sự cố được giảm thiểu, đồng thời tăng tuổi thọ hệ thống lên gấp nhiều lần so với các mạng lưới không được bảo vệ.

Ứng dụng thực tế của van 1 chiều 40

Thiết bị này được ứng dụng rộng rãi và linh hoạt trong nhiều lĩnh vực công nghiệp và dân dụng khác nhau:

• Hệ thống cấp nước: Duy trì cột nước ổn định trong các trục ống dẫn nước sinh hoạt nhà cao tầng.

• Hệ thống xử lý nước: Điều hướng dòng nước thải, dòng hóa chất đi đúng quy trình lọc của nhà máy.

• Hệ thống PCCC: Giữ áp suất đường ống cứu hỏa luôn ở trạng thái báo động, sẵn sàng phun nước khi có sự cố.

• Hệ thống HVAC: Định hướng môi chất lạnh và nước làm mát trong các vòng tuần hoàn điều hòa trung tâm.

• Nhà máy sản xuất: Ứng dụng trong nhà máy thực phẩm, nhà máy hóa chất và nhà máy dược phẩm nhờ các dòng van inox vi sinh kháng khuẩn.

• Hệ thống khí nén: Ngăn khí nén áp lực cao trào ngược về làm hỏng đầu nén của máy nén khí.

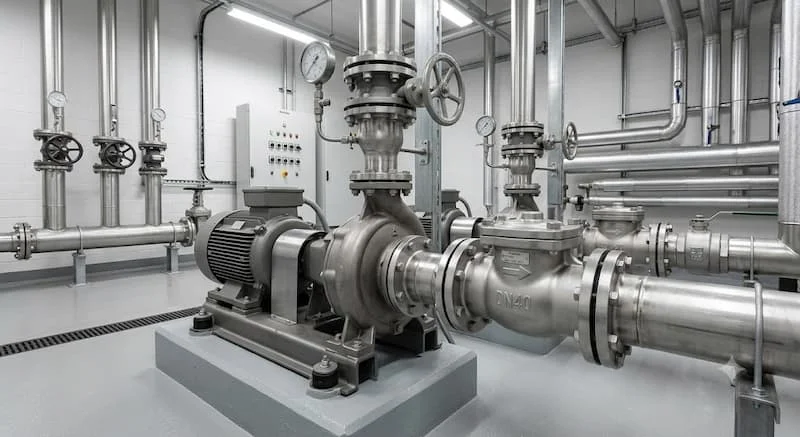

• Trạm bơm: Lắp đặt tại đầu ra của các cụm bơm ly tâm, bơm bùn hoặc bơm áp lực cao.

Khi nào nên sử dụng van 1 chiều DN40?

Bạn cần bố trí thiết bị tại các tọa độ kỹ thuật chiến lược sau để đạt hiệu suất cao nhất:

• Sau máy bơm: Vị trí bắt buộc phải lắp đặt để chặn đứng toàn bộ cột áp lực nước dội ngược về buồng bơm khi dừng máy.

• Trước bình áp: Giữ cho lượng khí hoặc nước áp lực cao trong bình tích áp không bị rò rỉ ngược ra mạng lưới phân phối.

• Đường ống đứng: Giúp giữ cố định cột lưu chất bên trong ống, tránh hiện tượng tụt nước mồi gây hụt áp khi khởi động lại.

• Hệ thống nước nóng: Ngăn dòng nước nóng áp lực cao trào ngược sang làm hỏng các đường ống nhựa chịu nhiệt kém của đường nước lạnh.

• Đường ống khí nén: Bố trí ngay sau cửa xả của máy nén để giữ áp suất bình tích năng luôn ổn định.

Những sai lầm thường gặp khi lắp đặt và vận hành

Hậu quả của việc thi công sai kỹ thuật thường dẫn đến rò rỉ hoặc phá hủy thiết bị chỉ sau một thời gian ngắn vận hành:

• Chọn sai vật liệu: Lắp van thân gang trong môi trường hóa chất ăn mòn mạnh hoặc dùng van inox 304 trong nước biển gây rỉ sét, thủng thân van.

• Chọn sai kiểu kết nối: Cố tình lắp van ren vào hệ thống bích thông qua các đầu nối tự chế không đảm bảo độ kín khít cơ học.

• Lắp ngược chiều: Lắp ngược hướng mũi tên chỉ dẫn dòng chảy trên thân bọc, khiến van chặn đứng hoàn toàn dòng chảy thuận, gây quá áp cháy bơm.

• Không kiểm tra áp suất: Sử dụng van có áp suất định mức PN10 cho hệ thống đường ống vận hành thực tế lên tới 16 bar.

• Không bảo trì định kỳ: Bỏ qua công tác súc rửa lòng van, khiến cặn bẩn, cát sỏi kẹt vào gioăng làm kín gây rò rỉ ngược liên tục.

Cách chọn van 1 chiều 40 phù hợp

Để quy trình mua sắm đạt độ chính xác cao và tối ưu ngân sách, hãy áp dụng bảng checklist 10 bước chuẩn chuyên gia sau:

• Xác định môi chất sử dụng là nước sạch, nước thải, hóa chất hay khí nén.

• Chọn đúng vật liệu van (đồng, gang, inox, nhựa) tương thích với môi chất.

• Kiểm tra áp suất làm việc tối đa của hệ thống để chọn cấp PN hoặc Class phù hợp.

• Kiểm tra nhiệt độ vận hành cao nhất nhằm lựa chọn loại gioăng làm kín thích hợp.

• Xác định kiểu kết nối là bắt ren, nối bích hay kẹp wafer tùy theo thiết kế ống.

• Chọn đúng tiêu chuẩn kỹ thuật (BS, DIN, JIS, ANSI) để đảm bảo đồng bộ cơ khí.

• Lựa chọn các thương hiệu uy tín có lịch sử chất lượng lâu năm trên thị trường.

• Kiểm tra chứng nhận chất lượng CO, CQ và giấy tờ kiểm định kỹ thuật kèm theo.

• So sánh giá thành giữa các nhà cung cấp uy tín để có phương án kinh tế nhất.

• Xem chính sách bảo hành chính hãng để đảm bảo quyền lợi xử lý sự cố về sau.

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình thi công cần tuân thủ nghiêm ngặt các bước cơ khí sau để đảm bảo độ kín khít tuyệt đối:

Đầu tiên, kỹ thuật viên cần làm sạch đường ống, loại bỏ hoàn toàn cát sỏi, mạt sắt bám trong lòng ống sau quá trình cắt hàn. Tiếp theo, kiểm tra chiều mũi tên trên thân van để xác định chính xác hướng di chuyển của dòng lưu chất. Tiến hành lắp đúng hướng dòng chảy, đặt van vuông góc và đồng tâm với trục ống.

Thực hiện siết chặt kết nối bằng mỏ lết hoặc cờ lê lực, siết đều các góc đối xứng đối với kết nối bích để tránh hiện tượng lệch gioăng. Sau khi cố định, tiến hành kiểm tra rò rỉ bằng cách cấp nước áp lực nhẹ. Cuối cùng, thực hiện chạy thử hệ thống ở công suất tối đa để kiểm tra độ ổn định và khả năng đóng mở tự động của van trước khi bàn giao công trình.

Các câu hỏi thường gặp (FAQ)

Van 1 chiều 40 dùng cho đường ống kích thước bao nhiêu?

Thiết bị van 1 chiều 40 có kích thước danh nghĩa DN40, phù hợp hoàn hảo cho các đường ống có đường kính ngoài tiêu chuẩn là phi 49 mm (hoặc kích thước hệ inch là 1.1/2 Inch).

Van DN40 có phải là phi 40 không?

Không chính xác. DN40 là thông số đường kính định danh lòng trong của van theo tiêu chuẩn quốc tế. Đường kính ngoài thực tế của đường ống kết nối tương thích với van này phải là phi 49 mm.

Nên chọn van 1 chiều inox hay gang?

Lựa chọn này tùy thuộc vào môi chất vận hành. Đối với hệ thống nước sạch, nước thải thông thường hoặc hệ thống PCCC, van chất liệu gang là lựa chọn tối ưu vì độ bền cao và chi phí hợp lý. Đối với môi trường hóa chất, nước nhiễm mặn, thực phẩm hoặc dược phẩm, bạn bắt buộc phải chọn chất liệu inox để chống ăn mòn và đảm bảo vệ sinh.

Van 1 chiều 40 có thể lắp theo phương đứng không?

Có, nhưng tùy thuộc vào loại van. Van một chiều lò xo hoặc van cối có thể lắp theo cả phương đứng và phương ngang nhờ lực ép chủ động. Riêng đối với van một chiều lá lật, bạn chỉ được lắp theo phương đứng khi hướng dòng chảy thuận đi từ dưới lên trên; tuyệt đối không lắp khi dòng chảy đi từ trên xuống dưới vì trọng lực sẽ làm hở đĩa van.

Bao lâu nên bảo trì van một chiều một lần?

Đối với hệ thống nước sạch dân dụng, bạn nên kiểm tra bảo trì định kỳ 12 tháng một lần. Đối với các môi trường công nghiệp khắc nghiệt như nhà máy hóa chất hoặc trạm bơm nước thải, tần suất kiểm tra nên được rút ngắn xuống từ 3 đến 6 tháng một lần để kịp thời làm sạch cặn bẩn bám vào gioăng.

Kết luận

Có thể khẳng định, van 1 chiều 40 là thiết bị quan trọng giúp ngăn dòng chảy ngược, bảo vệ máy bơm và đảm bảo hệ thống đường ống vận hành an toàn. Việc lựa chọn đúng loại van, vật liệu và thông số kỹ thuật sẽ giúp tăng hiệu quả sử dụng và kéo dài tuổi thọ của toàn bộ hệ thống kỹ thuật công trình.

Nếu bạn đang tìm kiếm van 1 chiều 40 chất lượng cao với đầy đủ chứng nhận kỹ thuật và mức giá cạnh tranh, hãy liên hệ đội ngũ tư vấn để được hỗ trợ lựa chọn sản phẩm phù hợp với nhu cầu sử dụng. Đội ngũ kỹ sư chuyên nghiệp của chúng tôi luôn sẵn sàng đồng hành cùng bạn để thiết kế những giải pháp đường ống an toàn, tối ưu hiệu năng và tiết kiệm chi phí đầu tư nhất đối với van 1 chiều 40.
