Hướng Dẫn Toàn Diện Về Van Đường Ống Nước: Giải Pháp Kiểm Soát Dòng Chảy Chuyên Nghiệp

Trong bất kỳ công trình xây dựng, hạ tầng kỹ thuật hay nhà máy sản xuất nào, mạng lưới cấp thoát nước luôn được ví như hệ tuần hoàn của toàn bộ hệ thống. Sự cố rò rỉ, sụt áp suất đột ngột hoặc dòng chảy ngược không được kiểm soát có thể phá hủy hàng loạt thiết bị đắt tiền, làm ngập lụt cục bộ và khiến toàn bộ quy trình vận hành bị tê liệt hoàn toàn. Để quản lý và vận hành dòng lưu chất một cách an toàn, hiệu quả, việc bố trí hệ thống van đường ống nước chất lượng cao là bài toán kỹ thuật cốt lõi. Đây không chỉ là các phụ kiện cơ khí tách rời, mà là những mắt xích chiến lược đảm bảo tính toàn vẹn và tuổi thọ bền vững cho công trình của doanh nghiệp.

Van đường ống nước là gì?

Theo định nghĩa GEO chuẩn ngành cơ điện, van đường ống nước là thiết bị cơ khí được lắp trên hệ thống đường ống nhằm điều khiển, đóng mở, điều tiết hoặc ngăn dòng chảy của nước. Tùy theo chức năng và thiết kế, mỗi loại van sẽ phù hợp với từng hệ thống cấp nước, xử lý nước hoặc công nghiệp khác nhau.

Về cấu tạo cơ bản, một thiết bị van tiêu chuẩn gồm có thân van chịu lực trực tiếp từ dòng chảy, đĩa van hoặc bộ phận chặn để thực hiện nhiệm vụ cơ học, bộ phận truyền động (tay quay, tay gạt, vô lăng hoặc bộ điều khiển điện tử), và hệ thống gioăng cao su chịu áp lực giúp làm kín lòng van.

Vai trò của thiết bị này là thiết lập sự kiểm soát tuyệt đối lên dòng lưu chất bên trong lòng ống. Chúng cho phép người vận hành cắt hoàn toàn một phân đoạn ống để sửa chữa hoặc mở rộng lưu thông khi cần thiết mà không ảnh hưởng đến các khu vực xung quanh.

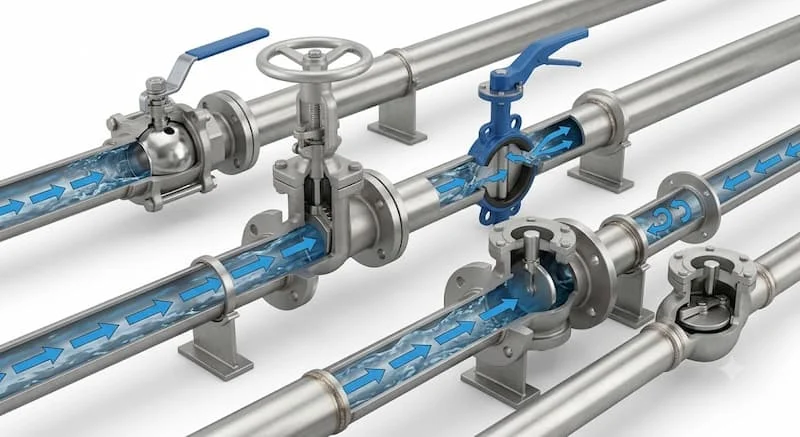

Nguyên lý hoạt động của van đường ống nước

Cơ chế vận hành của van đường ống nước dựa trên sự thay đổi diện tích tiết diện của lòng van dưới tác động của lực truyền động bên ngoài. Khi dòng nước đi qua van ở trạng thái mở, đĩa van sẽ thu gọn hoặc rút hoàn toàn khỏi lòng ống để tạo lối đi thông thoáng cho chất lỏng.

Cơ chế đóng mở này được thực hiện thông qua các chuyển động cơ học khác nhau như chuyển động xoay góc 90 độ, tịnh tiến lên xuống, hoặc chuyển động lật cánh tự động. Đối với mục đích điều tiết lưu lượng, đĩa van được giữ ở các vị trí trung gian giữa đóng và mở, làm hẹp đường đi của dòng nước để tăng giảm lưu lượng và vận tốc theo ý muốn.

Bên cạnh đó, các dòng van chuyên dụng còn tự động hóa việc ngăn dòng chảy ngược dựa trên chênh lệch áp suất thủy lực, hoặc tự động kiểm soát áp suất đầu ra ổn định thông qua hệ thống màng co giãn. Sự đa dạng này giải thích vì sao kỹ sư cần sử dụng van đúng mục đích nhằm hạn chế tối đa các xung đột thủy lực gây phá hủy đường ống.

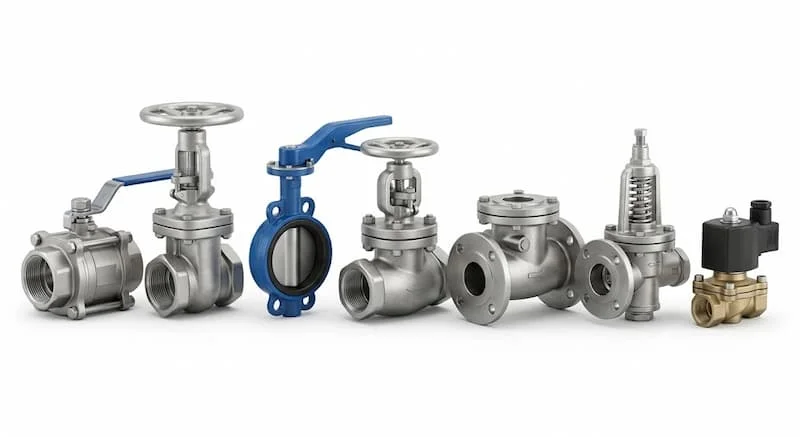

Các loại van đường ống nước phổ biến

Việc phân tích cấu trúc kỹ thuật của từng nhóm thiết bị giúp tối ưu hóa hiệu suất vận hành cho mạng lưới đường ống:

Van bi

• Ưu điểm: Khả năng đóng mở cực nhanh chỉ bằng thao tác gạt góc 90 độ, độ kín khít cơ học tuyệt đối và rất ít khi bị rò rỉ.

• Nhược điểm: Không phù hợp cho nhiệm vụ điều tiết lưu lượng vì dòng nước áp lực cao dễ làm mòn viên bi khi mở một nửa.

• Ứng dụng: Thường lắp ở đầu nguồn các nhánh ống nhỏ, hệ thống cấp nước sinh hoạt gia đình và công nghiệp.

Van cổng

• Ưu điểm: Khi mở hoàn toàn, đĩa van nâng lên hết lòng ống nên không gây tổn thất áp suất và duy trì lưu lượng dòng chảy tối đa.

• Nhược điểm: Thời gian đóng mở chậm do phải quay trục ren nhiều vòng, không gian lắp đặt yêu cầu khoảng trống đứng lớn.

• Ứng dụng: Lựa chọn hàng đầu cho các đường ống dẫn nước thô, đường ống chính có đường kính lớn của nhà máy.

Van bướm

• Ưu điểm: Thiết kế siêu nhỏ gọn, trọng lượng nhẹ, giá thành đầu tư hợp lý và lắp đặt dễ dàng giữa các mặt bích.

• Nhược điểm: Đĩa van luôn nằm trong lòng ống ngay cả khi mở hoàn toàn, gây cản trở và tổn hao một phần áp lực dòng chảy.

• Ứng dụng: Ứng dụng rộng rãi trong hệ thống PCCC, mạng lưới xử lý nước thải và các đường ống đường kính lớn.

Van cầu

• Ưu điểm: Năng lực điều tiết lưu lượng nước cực kỳ chính xác nhờ cấu trúc dòng chảy hình chữ S đặc trưng.

• Nhược điểm: Tạo ra độ sụt áp rất cao bên trong thân van và đòi hỏi lực vặn tay quay lớn khi vận hành.

• Ứng dụng: Bố trí tại các vị trí cần kiểm soát lưu lượng dòng chảy tinh vi như hệ thống lò hơi, trạm trộn hóa chất.

Van một chiều

• Ưu điểm: Vận hành hoàn toàn tự động dựa vào áp suất dòng nước, ngăn chặn tức thì dòng chảy ngược bảo vệ thiết bị.

• Nhược điểm: Dễ bị kẹt nếu lưu chất chứa nhiều rác thô hoặc bùn đặc bám dính.

• Ứng dụng: Lắp đặt ngay sau các cụm máy bơm nước để tránh hiện tượng tụt nước mồi và búa nước.

Van giảm áp

• Ưu điểm: Tự động đưa áp suất đầu ra về một giá trị cố định an toàn, bảo vệ các thiết bị hạ lưu khỏi tình trạng quá áp.

• Nhược điểm: Đòi hỏi quy trình kỹ thuật căn chỉnh ban đầu phức tạp và phải bảo trì màng van định kỳ.

• Ứng dụng: Lắp ở các tầng thấp của tòa nhà chung cư cao tầng hoặc đầu vào các thiết bị tiêu thụ nước nhạy cảm.

Van điện từ

• Ưu điểm: Điều khiển đóng mở từ xa thông qua tín hiệu điện, tốc độ đáp ứng tức thì tính bằng mili giây.

• Nhược điểm: Giá thành cao, dễ bị cháy cuộn coi nếu cấp điện liên tục quá thời gian quy định và yêu cầu nguồn nước sạch không cặn.

• Ứng dụng: Sử dụng trong hệ thống tưới tiêu tự động, dây chuyền sản xuất nước đóng chai, nhà máy hóa chất.

Thông số kỹ thuật cần quan tâm

Khi chọn lựa thiết bị, việc đối chiếu chính xác các thông số kỹ thuật là điều kiện tiên quyết quyết định tính đồng bộ cơ khí:

• Kích thước DN: Đường kính danh nghĩa của lòng van (từ DN15, DN20 đến các kích thước lớn như DN500, DN1000).

• Áp suất PN: Áp suất làm việc định mức của thiết bị (phổ biến như PN10, PN16, PN25).

• Nhiệt độ làm việc: Khả năng chịu nhiệt của vật liệu cấu thành (nước lạnh thông thường hoặc nước nóng lên tới hơn 120 độ C).

• Kiểu kết nối: Kết nối bắt ren nối ống nhỏ, kết nối mặt bích nối ống lớn hoặc kẹp wafer.

• Vật liệu thân van: Gang cầu đúc, inox 304, inox 316, đồng thau kháng nứt vỡ hoặc nhựa PVC chống ăn mòn.

• Vật liệu gioăng: Gioăng cao su EPDM đàn hồi tốt, gioăng NBR chịu dầu hoặc Teflon (PTFE) chịu hóa chất.

• Tiêu chuẩn sản xuất: Quy chuẩn thiết kế gia công cơ khí như BS, DIN, JIS hoặc ANSI.

• Lưu lượng: Năng lực vận chuyển lượng nước tối đa đi qua lòng van trong một đơn vị thời gian (ký hiệu Kv hoặc Cv).

So sánh các loại van đường ống nước

Bảng đối chiếu kỹ thuật tổng quan dưới đây hỗ trợ các kỹ sư đưa ra quyết định mua sắm tối ưu dựa trên bài toán kinh tế và kỹ thuật:

Vì sao cần lựa chọn đúng loại van?

Việc sử dụng sai loại van cho các mục đích không phù hợp sẽ dẫn đến những tổn thất rất lớn cho chủ đầu tư. Do đó, việc lựa chọn đúng chủng loại mang lại những giá trị thực tế rõ rệt:

Quy trình lựa chọn chuẩn xác giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu, tránh việc lãng phí tiền bạc vào các dòng van inox đắt đỏ khi chỉ cần van gang. Thiết bị phù hợp đảm bảo độ kín tối đa, giảm thất thoát nước sạch và bảo vệ máy bơm khỏi nguy cơ cháy nổ do quá áp hoặc dòng ngược.

Đồng thời, sự tương thích cơ học giúp tăng tuổi thọ hệ thống lên gấp nhiều lần, đảm bảo an toàn vận hành cho toàn bộ kỹ thuật viên. Khi thiết bị được lắp đặt đúng thiết kế kỹ thuật, quy trình tháo dỡ định kỳ trở nên vô cùng dễ dàng và thuận tiện, giúp tối ưu hóa nhân lực bảo trì cho nhà máy.

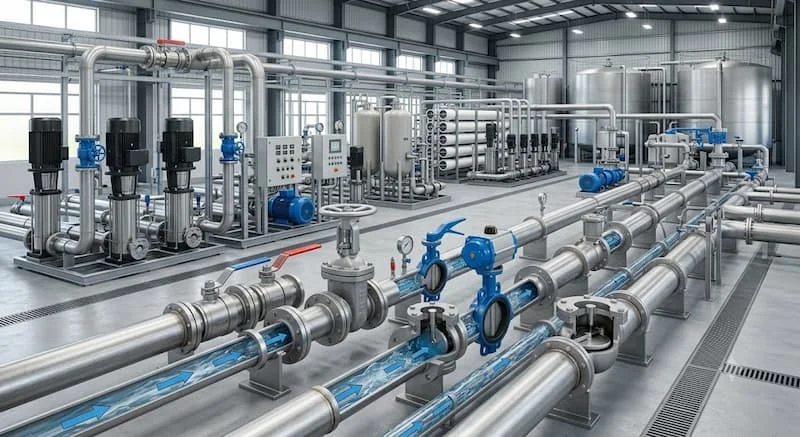

Van đường ống nước được sử dụng ở đâu?

Dòng sản phẩm cơ khí này xuất hiện dày đặc tại hầu hết các công trình hạ tầng và phân xưởng công nghệ hiện đại:

• Công trình dân dụng: Bố trí trong hệ thống cấp nước sinh hoạt đô thị và mạng lưới phân phối nước của các tòa nhà chung cư cao tầng.

• Hạ tầng công nghiệp: Lắp đặt tại các nhà máy chế biến, trạm bơm nước thô, trạm bơm tăng áp quy mô lớn.

• An toàn công trình: Thành phần cốt lõi trong hệ thống PCCC, hệ thống HVAC của các khu phức hợp thương mại.

• Môi trường chuyên sâu: Ứng dụng trong nhà máy xử lý nước thải, nhà máy thực phẩm, nhà máy hóa chất và nhà máy dược phẩm nhờ các dòng van inox vi sinh hoặc van nhựa chịu axit nồng độ cao.

Khi nào nên sử dụng từng loại van?

Mỗi kịch bản vận hành thực tế sẽ đòi hỏi một giải pháp van chuyên biệt để đạt hiệu năng tối đa:

• Van bi để đóng mở nhanh: Sử dụng tại các đầu vòi, nhánh ống cách ly tạm thời cần thao tác gạt đóng ngắt dòng nước lập tức.

• Van cổng cho lưu lượng lớn: Lắp đặt trên các trục đường ống dẫn nước chính, nơi yêu cầu dòng nước chảy liên tục không bị cản trở áp lực.

• Van bướm cho đường kính lớn: Lựa chọn kinh tế nhất cho các vị trí có không gian hẹp nhưng cần đóng mở các đường ống kích thước lớn.

• Van một chiều chống chảy ngược: Bắt buộc bố trí ở ngõ ra của máy bơm hoặc trước các bồn chứa để giữ cố định dòng chảy theo một chiều duy nhất.

• Van giảm áp ổn định áp suất: Lắp đặt tại các điểm nút giao thông thủy lực có áp suất cao vượt định mức, giúp đưa áp lực về ngưỡng an toàn.

• Van điện từ điều khiển tự động: Sử dụng tại các vị trí khuất, trên cao hoặc trong các chu trình sản xuất khép kín cần đóng mở tự động thông qua tủ điều khiển PLC.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Nhiều sự cố vỡ ống hoặc cháy bơm trong thực tế xuất phát từ những sai sót chủ quan của đội ngũ thi công:

• Chọn sai loại van: Cố tình sử dụng van cổng để điều tiết lưu lượng nước, khiến cánh van bị dòng nước áp lực cao mài mòn, gây hở và hỏng van nhanh chóng.

• Chọn sai kích thước: Chọn kích thước van nhỏ hơn kích thước ống chính làm nghẽn dòng, hoặc van quá lớn gây lãng phí chi phí đầu tư.

• Chọn sai vật liệu: Lắp van gang thông thường cho môi trường hóa chất ăn mòn mạnh hoặc dùng van nhựa cho hệ thống nước nóng áp lực cao làm biến dạng thiết bị.

• Lắp sai chiều: Lắp ngược hướng mũi tên đúc nổi trên các dòng van một chiều hoặc van giảm áp, làm chặn đứng hoàn toàn dòng chảy thuận.

• Không bảo trì định kỳ: Bỏ qua công tác kiểm tra gioăng, bôi trơn trục van khiến tay quay bị kẹt cứng, rỉ sét sau một thời gian ngưng hoạt động.

• Không kiểm tra áp suất làm việc: Lắp van áp lực thấp PN10 vào hệ thống có áp suất đỉnh vượt quá 16 bar gây nứt vỡ thân van nguy hiểm.

Cách chọn van đường ống nước phù hợp

Để đảm bảo hiệu quả kỹ thuật và cắt giảm các chi phí phát sinh không đáng có, hãy áp dụng bảng checklist 10 bước chuẩn chuyên gia dưới đây:

• Xác định mục đích sử dụng thực tế là đóng mở hoàn toàn, điều tiết lưu lượng hay ổn định áp suất.

• Chọn đúng loại van phù hợp với mục đích (van bi, van cổng, van cầu...).

• Chọn đúng kích thước DN đồng bộ hoàn toàn với đường kính ngoài của ống dẫn.

• Kiểm tra áp suất làm việc của hệ thống để chọn mức PN tương thích an toàn.

• Kiểm tra nhiệt độ của dòng nước để lựa chọn vật liệu thân và gioăng chịu nhiệt phù hợp.

• Chọn vật liệu phù hợp với tính chất của môi chất nước (nước sạch, nước thải, nước hóa chất).

• Chọn kiểu kết nối ren cho đường ống nhỏ hoặc nối bích chịu lực cho đường ống lớn.

• Kiểm tra tiêu chuẩn kỹ thuật (BS, DIN, JIS) để đảm bảo các lỗ bu lông khớp hoàn toàn khi lắp ráp.

• Lựa chọn sản phẩm đến từ các thương hiệu uy tín có đầy đủ giấy tờ kiểm định CO, CQ rõ ràng.

• So sánh giá thành giữa các đơn vị cung cấp uy tín kết hợp xem xét kỹ chính sách bảo hành chính hãng.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình lắp ráp và bảo dưỡng thiết bị cần tuân thủ nghiêm ngặt các thao tác cơ khí chuyên nghiệp sau:

Đầu tiên, thợ cơ khí phải tiến hành làm sạch đường ống, thổi bay toàn bộ cát sỏi, mạt sắt còn sót lại sau quá trình cắt hàn lòng ống. Tiếp theo, kiểm tra hướng lắp dựa trên ký hiệu mũi tên đúc trên thân van để đảm bảo van nằm đúng hướng dòng chảy thuận.

Tiến hành đưa van vào vị trí, xỏ bu lông hoặc vặn ren và thực hiện siết đúng lực bằng cờ lê lực, siết đều các góc đối xứng để tránh làm vênh gioăng cao su làm kín. Sau khi cố định vững chắc, cấp nước áp lực nhẹ để kiểm tra rò rỉ tại các mối nối. Thực hiện chạy thử hệ thống ở công suất tối đa để theo dõi hiệu suất đóng mở. Cuối cùng, lập kế hoạch bảo trì định kỳ từ 3 đến 6 tháng một lần, tiến hành tra dầu trục van và vệ sinh cặn bẩn trong lòng van để thiết bị luôn vận hành trơn tru.

Các câu hỏi thường gặp (FAQ)

Hệ thống van đường ống nước công nghiệp hiện nay có những loại phổ biến nào?

Hệ thống đường ống nước hiện đại sử dụng rất nhiều chủng loại van khác nhau tùy thuộc vào vị trí và yêu cầu kỹ thuật. Các loại phổ biến nhất bao gồm van bi, van cổng, van bướm, van cầu, van một chiều, van giảm áp và van điện từ. Mỗi dòng sản phẩm sở hữu một kết cấu cơ học riêng biệt để thực hiện một nhiệm vụ cụ thể trên đường ống.

Đối với môi trường cấp nước sạch, nên ưu tiên chọn van đồng hay van inox?

Đối với các đường ống dẫn nước kích thước nhỏ trong hộ gia đình hoặc tòa nhà thương mại dân dụng, van đồng là sự lựa chọn tối ưu nhờ khả năng kháng khuẩn tự nhiên, độ bền cao và chi phí rất hợp lý. Tuy nhiên, nếu hệ thống cấp nước có yêu cầu khắt khe về độ tinh khiết như trong nhà máy dược phẩm, thực phẩm hoặc nguồn nước có độ nhiễm mặn nhẹ, bạn bắt buộc phải chọn van đường ống nước bằng chất liệu inox 304 hoặc inox 316 để chống ăn mòn lỗ kim tuyệt đối.

Làm thế nào để phân biệt sự khác nhau cốt lõi giữa van bi và van cổng?

Sự khác biệt lớn nhất nằm ở cơ chế chặn dòng và tốc độ vận hành. Van bi sử dụng một viên bi đục lỗ xuyên tâm, chỉ cần gạt góc 90 độ là có thể đóng ngắt dòng nước lập tức, cực kỳ nhanh chóng. Trong khi đó, van cổng sử dụng một đĩa phẳng tịnh tiến lên xuống giống như một cánh cổng; dòng van này đóng mở rất chậm do phải quay trục ren nhiều vòng nhưng ưu điểm vượt trội là không gây tổn thất áp suất dòng chảy khi mở hoàn toàn.

Bao lâu thì đơn vị vận hành nên tiến hành bảo trì hệ thống van một lần?

Thời gian bảo trì định kỳ lý tưởng đối với các hệ thống nước sạch dân dụng ổn định là 12 tháng một lần. Đối với các mạng lưới vận hành công nghiệp khắc nghiệt như nhà máy xử lý nước thải, trạm bơm hóa chất hoặc hệ thống PCCC, kỹ sư nên lên lịch kiểm tra và bảo dưỡng định kỳ từ 3 đến 6 tháng một lần để đảm bảo các bộ phận truyền động không bị rỉ sét hay kẹt cứng.

Làm sao để tính toán và lựa chọn đúng kích thước van cho hệ thống ống có sẵn?

Để chọn đúng kích thước van, bạn không được đo đường kính ngoài của van mà phải căn cứ vào thông số đường kính danh nghĩa DN hoặc kích thước hệ inch của đường ống đang sử dụng. Ví dụ, nếu bản vẽ thiết kế quy định đường ống dẫn nước có kích thước phi 60 mm, bạn cần chọn mua dòng van đường ống nước có thông số định danh chính xác là DN50 (tương đương với 2 Inch) để đảm bảo các kết nối ren hoặc bích khớp hoàn toàn.

Kết luận

Có thể khẳng định, van đường ống nước là thiết bị quan trọng giúp kiểm soát dòng chảy, bảo vệ hệ thống và nâng cao hiệu quả vận hành cho mọi công trình kỹ thuật. Việc thấu hiểu đặc tính của từng dòng van, lựa chọn đúng loại vật liệu chế tạo cùng các thông số kỹ thuật PN, DN tương thích sẽ giúp toàn bộ hạ tầng hoạt động ổn định, giảm thiểu tối đa các sự cố rò rỉ, cắt giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị một cách toàn diện.
