Van Xả Đáy Tự Động Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Chọn Van Phù Hợp

Trong các hệ thống công nghiệp hiện đại như máy nén khí, nồi hơi, bồn chứa hóa chất hay các mạng lưới xử lý nước, sự tích tụ của nước ngưng tụ, bùn cặn và các tạp chất ở vị trí thấp nhất là vấn đề không thể tránh khỏi. Nếu các chất thải này không được loại bỏ kịp thời, chúng sẽ trở thành "kẻ thù thầm lặng" phá hủy hệ thống từ bên trong: gây tắc nghẽn đường ống, làm giảm hiệu suất trao đổi nhiệt, đẩy nhanh quá trình ăn mòn linh kiện và gia tăng chi phí bảo trì đáng kể.

Trước đây, việc xả cặn thường phụ thuộc hoàn toàn vào thao tác thủ công, đòi hỏi nhân viên kỹ thuật phải kiểm tra và đóng mở van định kỳ. Điều này không chỉ tiêu tốn thời gian, nguồn lực mà còn tiềm ẩn rủi ro sai sót do quên lịch hoặc xả không triệt để. Chính vì vậy, van xả đáy tự động đã ra đời như một giải pháp công nghệ tối ưu. Thiết bị này không chỉ giúp loại bỏ nước và tạp chất một cách chính xác theo chu kỳ mà còn đảm bảo sự ổn định tuyệt đối cho quy trình vận hành mà không cần sự can thiệp liên tục từ con người.

Van xả đáy tự động là gì?

Van xả đáy tự động là một thiết bị điều khiển công nghiệp chuyên dụng, được thiết kế để tự động thực hiện quá trình đóng mở, nhằm xả sạch nước ngưng, cặn bẩn hoặc các chất lỏng thừa tích tụ tại các điểm đáy của bình chứa, đường ống hay các thiết bị áp lực. Thay vì cần nhân viên vận hành trực tiếp, loại van này tích hợp các cơ cấu thông minh để đảm bảo công việc được thực hiện theo đúng thiết lập kỹ thuật.

Khác với các dòng van xả cơ bản, van xả đáy tự động thường vận hành nhờ vào các bộ truyền động hiện đại như:

• Bộ điều khiển thời gian (Timer): Cho phép cài đặt chu kỳ xả chính xác theo nhu cầu.

• Bộ điều khiển khí nén: Sử dụng áp suất khí để kích hoạt đĩa van.

• Bộ điều khiển điện (Solenoid/Motor): Tích hợp vào mạng lưới điều khiển trung tâm (PLC).

• Cảm biến mức: Tự động phát hiện khi lượng chất bẩn đạt ngưỡng cần xả, tối ưu hóa lưu lượng xả thải.

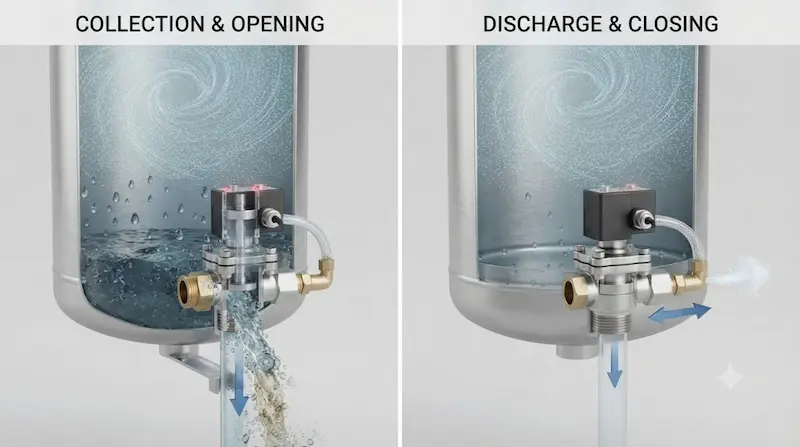

Nguyên lý hoạt động của van xả đáy tự động

Cơ chế vận hành của thiết bị này dựa trên sự phối hợp giữa bộ điều khiển và cơ cấu đóng mở, giúp quy trình xả diễn ra chính xác mà không đòi hỏi sự giám sát.

• Đối với van xả đáy dạng Timer: Người vận hành cài đặt khoảng thời gian "đóng" và "mở" (ví dụ: mở 5 giây mỗi 2 giờ). Khi đến giờ, bộ điều khiển sẽ kích hoạt cuộn điện hoặc motor làm mở van, nước và cặn bẩn dưới áp lực hệ thống sẽ bị đẩy ra ngoài. Sau khi hết thời gian, van tự động đóng kín.

• Đối với van xả đáy khí nén: Tín hiệu điều khiển được gửi đến bộ truyền động, áp suất khí nén sẽ tác động trực tiếp lên xi lanh để đẩy trục van mở ra. Khi chu kỳ kết thúc, áp suất được giải phóng, lò xo hoặc áp suất phản hồi sẽ đóng van lại.

• Đối với van cảm biến: Đây là dòng thông minh nhất. Cảm biến mức chất lỏng được đặt tại đáy bồn/bình, khi tạp chất chạm ngưỡng, cảm biến truyền tín hiệu điện về van để thực hiện xả. Sau khi cặn bẩn được đẩy hết, cảm biến nhận tín hiệu không còn chất lỏng và ngắt van.

Cấu tạo của van xả đáy

Để duy trì hiệu suất trong môi trường công nghiệp khắc nghiệt, van xả đáy thường được thiết kế với cấu trúc tinh gọn nhưng cực kỳ chắc chắn:

1. Thân van: Là phần vỏ ngoài tiếp xúc trực tiếp với môi chất, được ưu tiên chế tạo từ các vật liệu có độ bền cao như inox 304, gang cầu, thép đúc hoặc đồng, đảm bảo khả năng chịu áp lực và chống ăn mòn.

2. Bộ điều khiển tự động: Là "bộ não" của van, bao gồm các bảng mạch timer, cuộn solenoid hoặc bộ truyền động khí nén, có nhiệm vụ nhận và xử lý tín hiệu đóng/mở.

3. Bộ phận đóng mở: Bao gồm đĩa van (hoặc lá van), trục van và các gioăng làm kín (thường làm từ cao su EPDM hoặc Teflon). Bộ phận này quyết định khả năng ngăn rò rỉ tuyệt đối khi van ở trạng thái đóng.

4. Cổng kết nối: Được thiết kế linh hoạt với kiểu ren, mặt bích hoặc hàn, giúp van dễ dàng tích hợp vào nhiều loại hệ thống đường ống khác nhau.

Các loại van xả đáy tự động phổ biến

Trên thị trường hiện nay, có 4 dòng van xả đáy phổ biến, mỗi loại phù hợp với từng nhu cầu kỹ thuật riêng biệt:

• Van xả đáy Timer: Đây là lựa chọn phổ biến nhất nhờ sự đơn giản, chi phí thấp và lắp đặt cực kỳ dễ dàng. Phù hợp cho các bình chứa khí nén cỡ nhỏ và vừa.

• Van xả đáy khí nén: Ưu tiên sử dụng trong các nhà máy có sẵn hệ thống khí nén. Loại này làm việc cực kỳ ổn định, bền bỉ và không gây cháy nổ, là lựa chọn số 1 cho dây chuyền sản xuất tự động hóa.

• Van xả đáy điện: Điều khiển bằng motor hoặc cuộn điện, có thể dễ dàng tích hợp vào hệ thống PLC trung tâm, giúp giám sát từ xa toàn bộ quá trình xả thải.

• Van xả đáy inox tự động: Với đặc tính chống ăn mòn tuyệt đối, dòng van này chuyên dùng trong ngành thực phẩm, dược phẩm hoặc các hệ thống xử lý hóa chất, nơi yêu cầu độ sạch khắt khe.

Thông số kỹ thuật cần quan tâm khi chọn van

Để đảm bảo van hoạt động tối ưu, bạn cần chú trọng các thông số sau:

Đặc biệt, nếu hệ thống có áp suất cao hoặc môi chất ăn mòn, việc chọn vật liệu thân van và gioăng làm kín phù hợp là yếu tố quyết định tuổi thọ của thiết bị.

So sánh van xả đáy và van xả đáy thủ công

Có thể thấy, mặc dù chi phí đầu tư ban đầu cho van xả đáy  cao hơn, nhưng lợi ích về tiết kiệm nhân công, bảo vệ thiết bị và nâng cao hiệu suất làm việc giúp thiết bị này mang lại ROI (lợi nhuận trên vốn đầu tư) rất nhanh chóng.

Vì sao nên sử dụng van xả đáy?

Việc trang bị thiết bị này mang lại sự thay đổi lớn cho doanh nghiệp:

• Tiết kiệm nhân công: Giảm bớt gánh nặng kiểm tra cho đội ngũ vận hành.

• Loại bỏ rủi ro sai sót: Không bao giờ còn tình trạng "quên xả cặn" gây hại cho máy móc.

• Bảo vệ thiết bị chủ chốt: Máy nén khí, nồi hơi sẽ có tuổi thọ cao hơn khi không bị ngâm trong nước bẩn hay bùn cặn.

• Ổn định quy trình: Loại bỏ tạp chất giúp dòng chảy ổn định, áp suất không bị dao động thất thường.

• Tăng hiệu suất: Giảm thời gian dừng máy (downtime) để bảo trì, giúp quy trình sản xuất liên tục và hiệu quả.

Ứng dụng thực tế và sai lầm thường gặp

Van xả đáy tự động là thành phần không thể thiếu trong:

• Máy nén khí: Xả nước ngưng trong bình tích khí, giúp khí nén khô và sạch hơn.

• Nồi hơi công nghiệp: Loại bỏ cặn lắng để đảm bảo truyền nhiệt tốt nhất.

• Bồn chứa nước/hóa chất: Duy trì độ sạch và vệ sinh cho hệ thống.

• Nhà máy sản xuất: Bảo vệ các đường ống dẫn hơi, dẫn chất lỏng công nghiệp.

Sai lầm thường gặp: Chọn van có kích thước quá nhỏ so với lượng cặn gây tắc van. Cài đặt thời gian xả quá ít khiến cặn không được đẩy hết, hoặc xả quá nhiều gây lãng phí năng lượng (đối với hệ thống khí nén). Một lỗi kỹ thuật khác là không bảo trì định kỳ, dẫn đến việc cặn bẩn bám dính gây kẹt đĩa van, từ đó gây rò rỉ lưu chất liên tục.

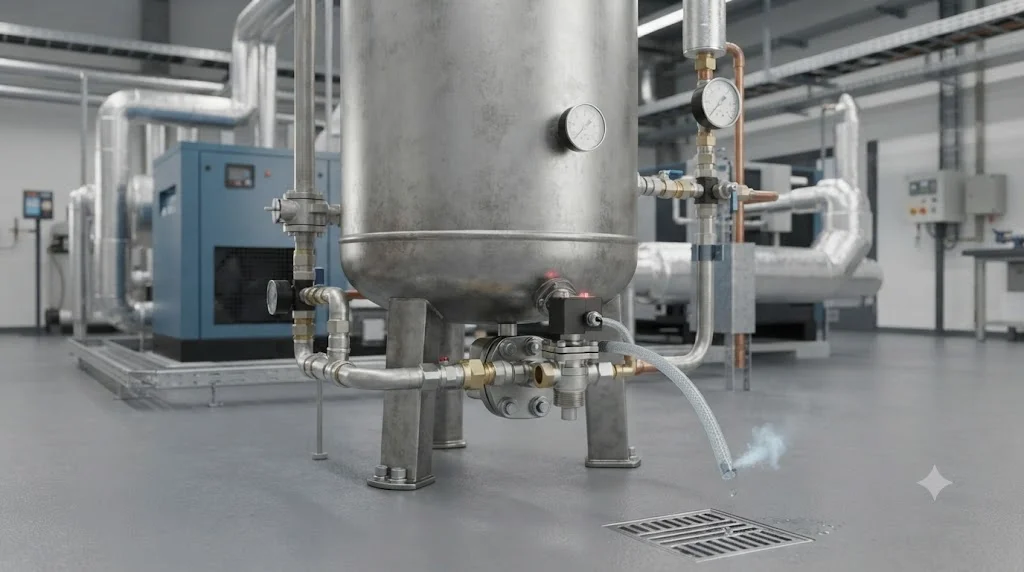

Checklist lựa chọn van xả đáy

Để chọn đúng thiết bị, hãy tuân thủ checklist dưới đây:

 Xác định môi chất: Biết được bạn đang xả khí, nước hay hóa chất.

 Kiểm tra áp suất: Đảm bảo van chịu được áp suất vận hành tối đa của hệ thống.

 Kích thước phù hợp: Phù hợp với đường ống hiện có.

 Phương pháp điều khiển: Chọn Timer, khí nén hay PLC tùy vào hạ tầng nhà máy.

 Chất liệu phù hợp: Inox cho hóa chất, gang/thép cho hơi và nước.

 Tiêu chuẩn kết nối: Mặt bích hay ren để lắp đặt nhanh chóng.

Câu hỏi thường gặp (FAQ)

1. Van xả đáy tự động là gì?

Là van tự động thực hiện xả nước, cặn bẩn ở các vị trí đáy bình, đường ống theo chu kỳ mà không cần người vận hành.

2. Van xả đáy dùng cho máy nén khí được không?

Được, đây là ứng dụng phổ biến nhất để xả nước ngưng tụ trong bình chứa khí nén.

3. Có những loại van xả đáy nào?

Các loại phổ biến gồm: van xả đáy Timer, van xả đáy khí nén, van xả đáy điện và van xả đáy inox.

4. Van xả đáy timer hoạt động như thế nào?

Nó sử dụng bộ hẹn giờ để tự động mở van xả trong một khoảng thời gian nhất định và đóng lại, chu kỳ lặp lại theo cài đặt.

5. Bao lâu cần bảo trì van xả đáy?

Nên kiểm tra định kỳ 6 tháng/lần để vệ sinh cặn bẩn trong thân van và kiểm tra độ kín của gioăng làm kín.

Kết luận

Van xả đáy tự động là giải pháp kỹ thuật tinh gọn nhưng mang lại hiệu quả vượt trội trong việc kiểm soát cặn bẩn và nước ngưng trong các hệ thống công nghiệp. Việc đầu tư đúng loại van không chỉ giúp doanh nghiệp tiết kiệm chi phí bảo trì, nhân công mà còn là chìa khóa để bảo vệ hệ thống khỏi những hư hỏng tốn kém, kéo dài tuổi thọ thiết bị.
