Van Bướm D100: Giải Pháp Đóng Mở Và Điều Tiết Dòng Chảy Tối Ưu Cho Đường Ống Công Nghiệp

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy chất lưu một cách linh hoạt, nhanh chóng và an toàn luôn là bài toán hàng đầu của các kỹ sư cơ điện. Đối với các đường ống tầm trung có đường kính ngoài khoảng hơn một trăm milimet, việc lắp đặt các loại van chặn truyền thống có kích thước quá khổ thường gây ra nhiều trở ngại lớn về không gian lắp đặt, tải trọng đè lên giá đỡ và đặc biệt là chi phí vật tư tăng vọt. Để khắc phục triệt để các hạn chế cơ học đó, dòng sản phẩm butterfly valve DN100 được nghiên cứu và ứng dụng như một giải pháp công nghệ toàn diện, đáp ứng hoàn hảo yêu cầu đóng ngắt khẩn cấp lẫn điều tiết lưu lượng dòng chất lỏng một cách tối ưu nhất cho công trình.

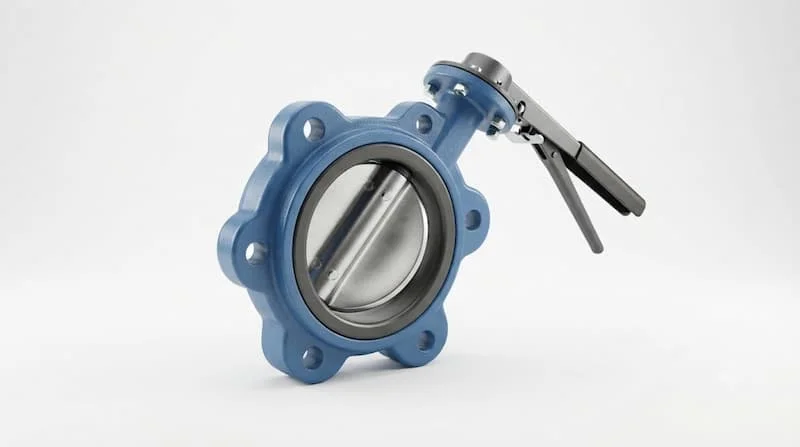

Van bướm D100 là gì?

Dưới góc nhìn cơ khí động lực học và vật tư ngành nước, van bướm d100 là một thiết bị khóa dòng chuyên dụng được thiết kế cho các đường ống có kích thước danh nghĩa là DN100. Thông số này tương đương với đường ống dẫn có đường kính ngoài khoảng phi 114 mm đối với ống thép, ống nhựa hoặc ống inox tiêu chuẩn hiện nay.

Tên gọi van bướm xuất phát từ biên dạng thiết kế của đĩa van bên trong lòng ống, bộ phận này chuyển động xoay quanh một trục cố định và có hình dáng tương tự như một cánh bướm khi thực hiện chu trình đóng mở. Chức năng chính của thiết bị là đóng hoàn toàn, mở toàn phần hoặc hiệu chỉnh, điều tiết lưu lượng dòng chảy của các loại chất lưu đi qua lòng ống. Với cấu tạo cơ bản gồm thân van mỏng, trục truyền động và đĩa van dạng đĩa tròn phẳng, thiết bị này giữ vai trò là mắt xích điều tiết phân phối cốt lõi trên mọi mạng lưới đường ống công nghệ hiện đại.

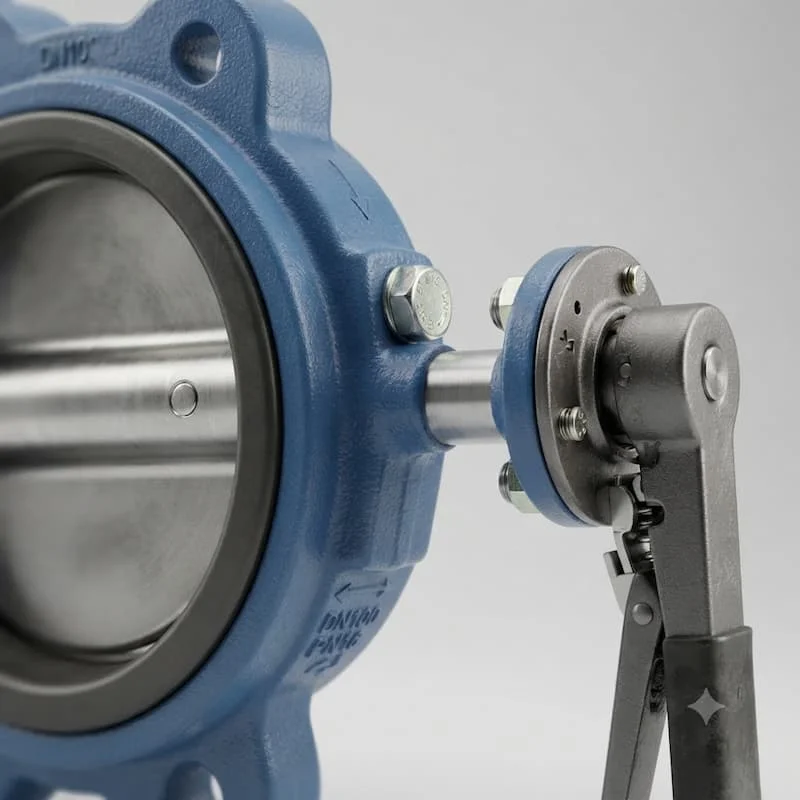

Cấu tạo và nguyên lý hoạt động của butterfly valve DN100

Sự bền bỉ và hiệu suất vận hành ổn định của dòng thiết bị chặn dòng này được quyết định bởi sự phối hợp đồng bộ của năm thành phần kết cấu chính:

• Thân van: Vòng kim loại hoặc nhựa đúc nguyên khối chịu tải áp lực trực tiếp, có độ dày rất mỏng dọc theo chiều dòng chảy.

• Đĩa van: Cánh bướm dạng đĩa tròn, có nhiệm vụ trực tiếp ngăn chặn hoặc giải phóng không gian lòng ống dẫn.

• Trục van: Thanh trục kim loại chịu lực căng, truyền động mô men xoắn từ bộ điều khiển xuống đĩa van.

• Gioăng làm kín: Đệm cao su dẻo hoặc nhựa teflon lót trọn lòng trong thân van để triệt tiêu hoàn toàn khe hở, chống rò rỉ.

• Bộ phận truyền động: Cụm tay gạt cơ học, vô lăng tay quay hoặc các bộ truyền động tự động bằng điện và khí nén.

Nguyên lý vận hành của thiết bị dựa trên cơ chế xoay một góc 90 độ của đĩa van quanh tâm trục. Khi người vận hành tác động lực vào tay gạt hoặc kích hoạt bộ điều khiển, trục van xoay kéo theo đĩa van chuyển động từ góc 0 độ (đóng hoàn toàn vuông góc dòng chảy) sang góc 90 độ (mở toàn phần song song dòng chảy). Thiết kế này giải thích lý do vì sao van bướm có kết cấu nhỏ gọn, tiết kiệm không gian và khối lượng vật liệu tối đa nhưng vẫn đảm bảo lưu lượng dòng chất lưu đi qua lòng van đạt mức lớn nhất mà không bị thu hẹp tiết diện đột ngột.

Các loại butterfly valve DN100 phổ biến

Việc phân loại chi tiết giúp các kỹ sư dễ dàng lựa chọn ra cấu hình thiết bị phù hợp nhất với điều kiện mặt bằng thi công và bài toán kinh tế của dự án.

Phân loại theo kiểu vận hành đóng mở

• Van bướm tay gạt D100: Cơ cấu gạt tay bằng đòn bẩy đơn giản, đóng mở cực nhanh chỉ trong một thao tác, phù hợp cho các vị trí dễ tiếp cận và áp lực dòng chảy trung bình.

• Van bướm tay quay D100: Sử dụng hộp số giảm tốc bánh răng điều khiển bằng vô lăng, giúp giảm lực tay vặn cho người vận hành khi đóng mở các đường ống có áp lực tĩnh lớn.

• Van bướm điều khiển điện DN100: Tích hợp motor điện tự động, nhận tín hiệu điều khiển tập trung từ phòng điều hành để đóng ngắt từ xa.

• Van bướm điều khiển khí nén DN100: Sử dụng áp lực khí nén để đóng mở đĩa van hành trình nhanh, chuyên dụng cho các dây chuyền tự động hóa cao dòng tốc độ lớn.

Phân loại theo mác chất liệu chế tạo

• Van bướm gang D100: Dòng van phổ thông, phần thân bằng gang cầu sơn epoxy bền bỉ kết hợp đĩa van inox, đem lại hiệu quả kinh tế cao cho hệ thống nước thông thường.

• Van bướm inox D100: Chế tạo từ thép không gỉ inox 304 hoặc 316, chống rỉ sét và chịu hóa chất, nhiệt độ cực tốt.

• Van bướm nhựa PVC hoặc CPVC: Khối lượng nhẹ, chống ăn mòn hóa chất axit đậm đặc và không bị rỉ sét trong môi trường muối mặn.

Phân loại theo kiểu kết nối cơ khí

Bao gồm kiểu kẹp Wafer mỏng nhẹ sử dụng bu lông siết ép hai mặt bích đường ống lại với nhau; kiểu Lug có các tai xỏ bu lông ren độc lập giúp cố định van chắc chắn hơn và kiểu kết nối hai mặt bích đúc liền thân van cho các vị trí chịu tải rung động mạnh.

Thông số kỹ thuật của van bướm D100

Để bảo đảm tính tương thích hình học và áp lực thủy lực khi đưa vật tư vào lắp đặt thực tế, bạn cần đối chiếu chi tiết bảng thông số kỹ thuật định mức dưới đây:

Hiểu rõ ý nghĩa của từng thông số kỹ thuật là chìa khóa giúp các đơn vị nhà thầu tránh được các sai sót nghiêm trọng gây rò rỉ chất lưu tại các mối nối bích đường ống dẫn chính.

So sánh van bướm D100 với các loại van khác

Bảng phân tích cơ lý dưới đây làm rõ các đặc tính kỹ thuật riêng biệt của dòng thiết bị cánh bướm so với các dòng van chặn có cùng quy cách kích cỡ trên thị trường:

Kết luận: Bạn nên ưu tiên sử dụng van bướm d100 khi hệ thống yêu cầu một giải pháp khóa dòng nhanh, có trọng lượng nhẹ để giảm tải cho giá đỡ đường ống và có chi phí đầu tư tối ưu nhất cho doanh nghiệp mà vẫn đáp ứng tốt yêu cầu kỹ thuật cơ bản.

Tại sao van bướm D100 được sử dụng phổ biến?

Sự xuất hiện dày đặc của dòng van này trên các mạng lưới truyền dẫn chất lưu xuất phát từ những lợi điểm thiết kế vô cùng thực tế mang lại cho chủ đầu tư.

Đầu tiên là thiết kế siêu mỏng và trọng lượng nhẹ, giúp giảm thiểu tối đa không gian chiếm dụng trên các hộp kỹ thuật chật hẹp và giảm tải trọng tĩnh đè lên các giá treo ống trên cao. Tiếp theo là mức giá thành vô cùng hợp lý, thường chỉ bằng một phần ba so với van bi hoặc van cổng cùng quy cách DN100, mang lại hiệu quả tiết kiệm ngân sách rất lớn cho toàn bộ dự án. Quy trình thi công kẹp bích wafer diễn ra cực kỳ nhanh chóng, giúp rút ngắn thời gian lắp đặt của đội thợ cơ điện tại công trường.

Ví dụ thực tế: Tại một nhà máy xử lý nước cấp đô thị, khu vực cụm van phân phối nhánh ban đầu được thiết kế sử dụng hoàn toàn bằng hệ thống van cổng ty chìm DN100. Do đặc thù các van này rất nặng và cồng kềnh, hệ thống giá đỡ bằng thép hình liên tục bị võng xuống sau một năm vận hành, đồng thời việc thao tác vặn tay quay mất rất nhiều thời gian mỗi khi cần cô lập bảo dưỡng lọc. Sau khi được tư vấn chuyển đổi toàn bộ sang dòng van bướm gang d100 kiểu kẹp wafer, hệ thống trục ống trở nên gọn gàng hẳn, hiện tượng võng ống được triệt tiêu hoàn toàn và thời gian đóng ngắt dòng nước được rút ngắn từ năm phút xuống chỉ còn vài giây.

Van bướm D100 được sử dụng ở đâu?

Nhờ sở hữu dải thông số kỹ thuật đa dạng cùng các mác vật liệu linh hoạt, ứng dụng của van bướm d100 phủ sóng rộng khắp trong mọi ngành công nghiệp nặng lẫn dân dụng:

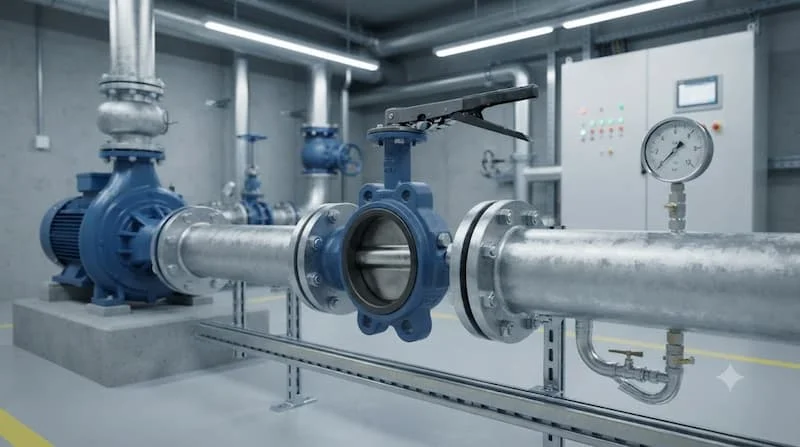

Trong hạ tầng đô thị và xây dựng, thiết bị là thành phần không thể thiếu trên các mạng lưới đường ống cấp nước sạch trục tầng của tòa nhà cao tầng, hệ thống đường ống phòng cháy chữa cháy PCCC trục đẩy, và mạng lưới thu gom của các nhà máy xử lý nước thải tập trung.

Trong công nghiệp sản xuất công nghệ cao, van được ứng dụng điều tiết khí lạnh cho hệ thống điều hòa trung tâm HVAC, các đường ống dẫn chất lỏng của nhà máy chế biến thực phẩm, nhà máy sản xuất bia, nước giải khát, cũng như các trục dẫn hóa chất nhuộm, axit nhẹ trong ngành dệt may và các phân xưởng lọc hóa dầu nhẹ.

Khi nào nên sử dụng van bướm D100?

Quy trình tích hợp dòng thiết bị đóng mở cánh bướm này được các kỹ sư công nghệ chỉ định cụ thể cho bốn kịch bản hạ tầng kỹ thuật:

• Hệ thống yêu cầu tốc độ đóng ngắt khẩn cấp nhanh: Các vị trí cần ngắt dòng dòng chất lưu ngay lập tức bằng một thao tác gạt cơ học.

• Cần hiệu chỉnh, điều tiết lưu lượng ở mức độ trung bình: Hiệu chỉnh lưu lượng nước thông qua các khấc định vị góc mở của tay gạt.

• Lắp đặt trên các trục đường ống quy cách danh nghĩa DN100: Đồng bộ hình học với hệ ống phi 114 mm thông dụng.

• Hệ thống làm việc ở dải áp suất trung bình thấp: Các mạng lưới có áp lực thủy động học không vượt quá ngưỡng PN16.

Những sai lầm thường gặp khi lựa chọn van bướm D100

Trong thực tế cung ứng vật tư và lắp đặt, việc thiếu kinh nghiệm chuyên môn rất dễ dẫn đến những sai sót gây tổn thất lớn cho công trình:

• Chọn sai tiêu chuẩn mặt bích đấu nối: Mua van có tiêu chuẩn lỗ bu lông hệ JIS của Nhật để ép vào mặt bích hệ BS của Anh sẵn có trên ống, dẫn đến việc các tâm lỗ bu lông bị lệch hoàn toàn, không thể xỏ bu lông qua được.

• Định hình sai lệch mác vật liệu đúc: Sử dụng van bướm thân gang gioăng cao su thường EPDM vào hệ thống dẫn nước thải chứa nhiều hóa chất ăn mòn, khiến lớp gioăng bị phồng rộp và rách nát chỉ sau vài tuần ngâm áp.

• Không kiểm tra áp suất đỉnh của mạng lưới: Lắp van chịu áp PN10 vào trục đẩy của bơm tăng áp có áp lực tĩnh lên tới 14 bar, gây rủi ro nổ vỡ gioăng và rò rỉ nước ở cổ trục.

• Chọn sai kiểu điều khiển vận hành: Lắp van tay gạt ở những góc khuất chật hẹp sát trần nhà, khiến người thợ không thể đủ không gian để bẻ tay gạt thực hiện chu trình đóng mở.

• Lắp đặt van sai quy trình kỹ thuật: Siết bu lông một bên quá chặt trước khi căn chỉnh tâm đĩa, khiến đĩa van bị kẹt chặt vào gioăng cao su khi vận hành thử, gây gãy trục van hoặc cháy motor điện điều khiển.

Checklist chọn van bướm D100 phù hợp

Để quy trình mua sắm vật tư đạt độ chuẩn xác cơ khí cao nhất, bạn nên đối chiếu nghiêm túc bộ checklist kiểm tra dưới đây trước khi tiến hành chốt đơn hàng:

• Xác định chính xác tính chất lý hóa của lưu chất để lựa chọn mác chất liệu gang, inox hay nhựa.

• Đối chiếu tiêu chuẩn mặt bích hiện trạng tại công trường là JIS, ANSI, DIN hay BS để chọn chuẩn lỗ bu lông trùng khớp.

• Kiểm tra áp suất đỉnh và áp suất làm việc liên tục của hệ thống thủy lực để chọn dải PN10 hay PN16.

• Xác định dải nhiệt độ tối đa của dòng chất lưu bảo đảm không vượt quá ngưỡng chịu tải của gioăng làm kín.

• Đánh giá không gian thao tác lắp đặt thực tế để lựa chọn cơ cấu tay gạt cơ học, tay quay hộp số hay bộ điều khiển tự động bằng điện, khí nén.

• Đặt niềm tin vào các đơn vị cung ứng vật tư ngành nước uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ chất lượng hàng hóa.

Hướng dẫn lắp đặt van bướm D100

Quy trình thi công kẹp bích van đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các bước cơ khí để đảm bảo độ bít kín khít tuyệt đối:

Bước 1: Kiểm tra bề mặt thớt bích đường ống dẫn

Lau sạch toàn bộ bụi bẩn, cát đá và mạt sắt bám dính ở đầu bích ống dẫn để ngăn ngừa nguy cơ dị vật lọt vào làm rách gioăng cao su bít kín lòng van.

Bước 2: Sắp xếp định vị van vào giữa hai mặt bích

Mở hé đĩa van một góc khoảng 15 độ trước khi đưa vào vị trí kẹp bích để tránh hiện tượng mép đĩa van bị kẹp chặt làm biến dạng đệm cao su trong lòng van.

Bước 3: Căn chỉnh đồng tâm hình học

Xỏ các bu lông chịu lực qua các tai van định vị, căn chỉnh sao cho thân van đồng tâm hoàn toàn với lòng ống dẫn chính để dòng chảy đi qua mượt mà nhất.

Bước 4: Siết chặt bu lông theo sơ đồ hình sao

Tiến hành vặn đai ốc bu lông đều tay theo sơ đồ đối xứng hình sao. Tuyệt đối không siết chết một bu lông ngay từ đầu mà phải siết tăng dần lực đều cho tất cả các góc để lực ép phân bổ cân bằng lên vòng đệm gioăng.

Bước 5: Kiểm tra độ kín khít và ngậm áp hệ thống

Nạp lưu chất vào đường ống dẫn và nâng dần áp lực thủy lực lên ngưỡng thử nghiệm công nghệ để quan sát kỹ các vị trí mối nối xem có hiện tượng thấm nước hay không.

Bước 6: Vận hành chạy thử nghiệm chu trình đóng mở

Thao tác gạt tay hoặc bấm nút bộ điều khiển để đĩa van xoay trọn hành trình từ góc 0 đến 90 độ vài lần, bảo đảm cánh bướm chuyển động mượt mà, không bị cọ xát hay kẹt cơ học vào vách mặt bích ống.

Lưu ý khi sử dụng và bảo trì

Tuổi thọ vận hành dài lâu của cụm thiết bị cơ khí tự động này phụ thuộc rất lớn vào ý thức giám sát kỹ thuật định kỳ của đơn vị vận hành đường ống.

Người vận hành lưu ý tuyệt đối không nên đóng mở van quá đột ngột đối với các hệ thống có áp lực dòng lớn để tránh hiện tượng búa nước giật lùi gây hại cho thiết bị phía sau. Thiết lập một kế hoạch bảo dưỡng định kỳ khoảng sáu tháng một lần để tiến hành súc rửa cặn vôi, rêu mốc bám dính trên bề mặt đĩa van tròn. Thường xuyên kiểm tra độ đàn hồi, tính nguyên vẹn của vòng đệm gioăng cao su làm kín lòng van để phát hiện sớm các dấu hiệu rỗ vách do mài mòn thủy lực. Đối với các phiên bản tự động, cần định kỳ tra dầu mỡ bôi trơn vào các bánh răng hộp số tay quay và kiểm tra độ nhạy của các rơ le hành trình trên bộ điều khiển điện, bảo đảm cụm van luôn trong trạng thái sẵn sàng cao nhất khi có lệnh vận hành.

Câu hỏi thường gặp về van bướm D100

Ký hiệu chữ D100 trong tên gọi của van có hoàn toàn đồng nghĩa với ký hiệu quy cách DN100 hay không?

Đúng vậy, về mặt quy chuẩn kỹ thuật định danh vật tư ngành nước, ký hiệu D100 và chữ DN100 hoàn toàn đồng nghĩa với nhau, đều dùng để chỉ kích thước đường kính danh nghĩa định danh của dòng van dành cho hệ thống ống phi 114 mm.

Van bướm D100 này thì tương thích và lắp đặt vừa vặn nhất cho dòng đường ống có đường kính bao nhiêu?

Dòng van này được gia công để tương thích hoàn hảo với hệ thống đường ống dẫn thép, ống nhựa hoặc ống inox có đường kính ngoài là phi 114 mm theo các tiêu chuẩn thông dụng tại thị trường Việt Nam.

Giữa cơ cấu đóng mở bằng tay gạt và tay quay vô lăng thì tôi nên ưu tiên lựa chọn dòng nào?

Nếu đường ống làm việc ở áp lực thấp, không gian thoáng và cần đóng mở nhanh, dòng tay gạt là giải pháp kinh tế nhất. Bạn nên nâng cấp lên dòng tay quay hộp số khi hệ thống có áp lực dòng chảy lớn, đòi hỏi thao tác vặn nhẹ nhàng và cần tránh hiện tượng búa nước do đóng van quá đột ngột.

Ngưỡng định mức áp suất chịu tải tối đa của dòng van bướm kích cỡ này là bao nhiêu?

Tùy thuộc vào vật liệu thân van và tiêu chuẩn chế tạo của nhà sản xuất, các dòng van bướm công nghiệp thông thường có ngưỡng chịu tải áp suất phổ biến là PN10 (10 bar) hoặc PN16 (16 bar).

Mức giá thành của một bộ sản phẩm van bướm cỡ D100 hiện nay phụ thuộc vào những tiêu chí cốt lõi nào?

Mức giá của van có sự phân hóa rõ rệt dựa trên chất liệu chế tạo thân van (gang, nhựa hay inox), phương thức vận hành đóng mở (cơ học bằng tay hay tự động bằng điện, khí nén) và xuất xứ thương hiệu của sản phẩm từ các dòng nội địa phổ thông đến các phân khúc nhập khẩu cao cấp.

Tổng kết

Thiết bị van bướm d100 chính là mắt xích công nghệ vô cùng quan trọng giúp bảo đảm tính tối ưu hóa không gian, điều hòa lưu lượng thủy lực và duy trì hiệu suất vận hành bền vững cho toàn bộ mạng lưới đường ống chất lưu tầm trung. Việc thấu hiểu chi tiết từ kết cấu cơ khí, nguyên lý xoay cánh bướm đến bảng thông số kỹ thuật định mức của từng dòng mác vật liệu gang, inox, nhựa sẽ giúp các kỹ sư và chủ đầu tư đưa ra quyết định mua sắm vật tư chính xác nhất cho công trình. Đầu tư đúng chủng loại thiết bị ngay từ đầu phối hợp nhịp nhàng với quy trình thi công kẹp bích chuẩn chỉ và bảo dưỡng định kỳ chính là chìa khóa vàng giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ chất lưu, nâng cao tuổi thọ cho toàn bộ mạng lưới đường ống kiên cố dài lâu đối với van bướm d100.
