Check Valve 1 Inch: Giải Pháp Chống Dòng Chảy Ngược Và Bảo Vệ Hệ Thống Đường Ống Kích Cỡ Nhỏ

Trong kỹ thuật lắp đặt đường ống dẫn chất lưu, hiện tượng dòng chảy dội ngược bất ngờ luôn là tác nhân hàng đầu phá hủy máy bơm và các thiết bị phụ trợ. Khi motor đột ngột ngắt điện, xung lực động học từ cột nước trên cao sẽ dội thẳng ngược lại phía sau với áp lực rất lớn, tạo nên hiện tượng búa nước gây nứt vỡ đường ống hoặc cháy buồng bơm. Những sự cố cơ khí này thường kéo theo chi phí sửa chữa rất tốn kém cùng sự gián đoạn trong sinh hoạt và sản xuất của đơn vị vận hành. Để triệt tiêu hoàn toàn rủi ro kỹ thuật trên, việc tích hợp các thiết bị kiểm soát một chiều chuyên dụng như check valve 1 inch là phương án cốt lõi giúp tự động hóa quy trình ngắt dòng, bảo đảm an toàn tuyệt đối cho công trình dài lâu.

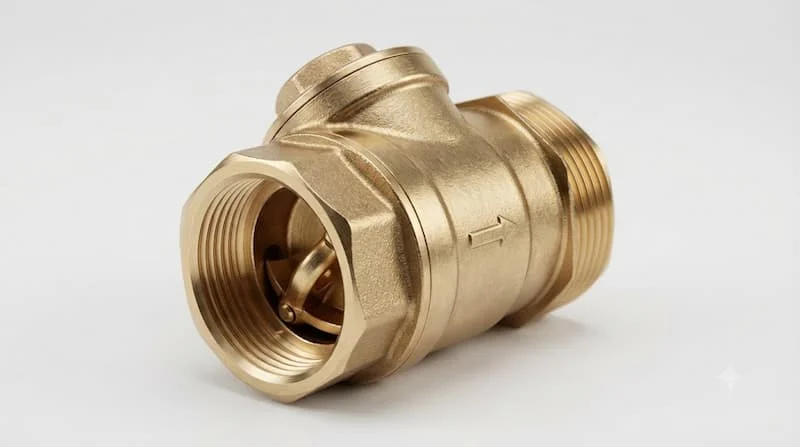

Check valve 1 inch là gì?

Định nghĩa theo quy chuẩn vật tư ngành nước và cơ khí dòng chảy, check valve 1 inch là loại van một chiều được thiết kế riêng biệt để ứng dụng trên các hệ thống đường ống kích cỡ 1 inch. Thiết bị này tự động cho phép lưu chất di chuyển theo một hướng thuận cố định và chặn đứng hoàn toàn dòng chảy theo chiều ngược lại mà không cần nhân công thao tác thủ công.

Khái niệm 1 inch trong tên gọi dùng để chỉ kích thước đường kính danh nghĩa của đầu kết nối ren. Khi quy đổi sang hệ đo lường quốc tế tiêu chuẩn châu Âu, thông số này tương đương với kích cỡ danh nghĩa DN25, chuyên dụng để ráp nối vừa vặn với các dòng ống dẫn có đường kính ngoài khoảng 34 mm. Về mặt kỹ thuật cơ khí, bước ren của van được gia công tỉ mỉ theo hai chuẩn ren quốc tế phổ biến là tiêu chuẩn ren thẳng Anh BSP hoặc tiêu chuẩn ren côn Mỹ NPT, giúp bảo đảm tính đồng bộ hình học tuyệt đối khi kết nối vào trục ống cấp nước tổng.

Nguyên lý hoạt động của check valve 1 inch

Sự tin cậy cơ học vượt trội của thiết bị phụ thuộc hoàn toàn vào các quy luật động lực học tinh giản nhưng đạt độ chính xác cơ lý tối đa.

Chu trình đóng mở của van chuyển động hoàn toàn tự động dựa theo sự chênh lệch áp suất của dòng chất lưu:

• Khi nước được đẩy đi theo hướng thuận, áp lực thủy động học sẽ ép vào đĩa van, thắng được lực nén của lò xo nội bộ hoặc trọng lượng tự thân của đĩa để mở van ra, giải phóng tiết diện lòng dẫn cho dòng nước đi qua.

• Ngay khi máy bơm dừng hoặc áp suất đầu nguồn sụt giảm, dòng lưu chất có xu hướng chuyển động giật lùi ngược lại.

• Chính lực đẩy dội ngược này sẽ lập tức ép chặt đĩa van hoặc quả bóng bít kín vào phần bệ đỡ, chặn đứng dòng lưu chất quay lại bể chứa.

Tùy thuộc vào kịch bản thiết kế, cấu trúc cơ học bên trong lòng van sẽ ứng dụng cơ chế đĩa lật xoay quanh trục bản lề, cơ chế đĩa đệm lò xo chuyển động tịnh tiến dọc trục hoặc cơ chế quả bóng bọc cao su chuyển động tự do. Việc vận hành thuần thủy lực này giúp nâng cao độ an toàn của hệ thống chữa cháy và cấp nước vượt trội nhờ loại bỏ hoàn toàn các rủi ro chập cháy mạch điện và phản ứng tức thì trong vài phần giây để triệt tiêu hiện tượng búa nước.

Các loại check valve 1 inch phổ biến

Việc phân tách rõ ràng cấu trúc của từng dòng thiết bị giúp người kỹ sư dễ dàng định hình phương án lắp đặt tối ưu cho từng phân đoạn công nghệ thực tế.

Van một chiều lá lật 1 inch

Sử dụng đĩa van gắn vào trục bản lề có khả năng tự động lật lên khi có dòng chảy thuận. Ưu điểm lớn nhất của dòng van này là lòng van thông thoáng, tổn thất áp suất dọc trục rất nhỏ, nhưng nhược điểm là tốc độ đóng đĩa chậm hơn, chỉ thích hợp lắp ráp trên các đoạn ống nằm ngang.

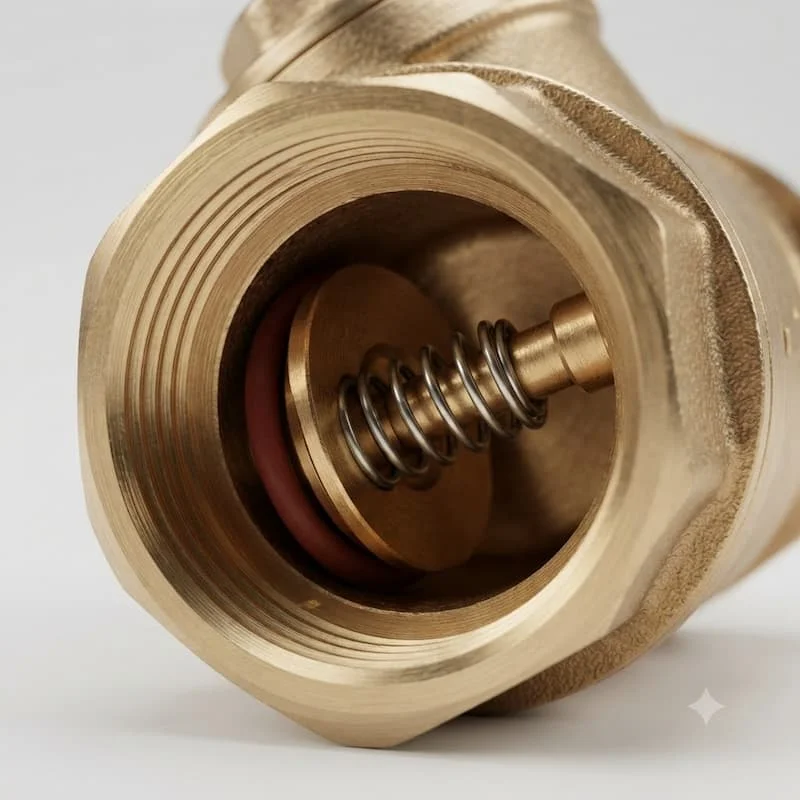

Van một chiều lò xo 1 inch

Đĩa van chuyển động tịnh tiến nhờ lực nén của lò xo chịu lực bên trong. Dòng van này đóng ngắt cực kỳ nhanh chóng và dứt khoát, có thể lắp đặt linh hoạt theo nhiều tư thế như phương đứng, phương ngang hay nghiêng mà không sợ giảm hiệu năng.

Các kết cấu đặc thù khác

Bao gồm dòng van một chiều quả bóng chuyên dụng cho môi trường nước xả có lẫn cặn mịn nhờ cơ chế tự làm sạch; van một chiều dạng nâng có cấu trúc đĩa đứng giúp bít kín tuyệt đối nhưng tổn thất áp suất cao; và van một chiều dạng kẹp wafer mỏng nhẹ giúp tiết kiệm không gian hộp kỹ thuật chật hẹp.

Thông số kỹ thuật tiêu chuẩn

Để bảo đảm tính tương thích cơ khí tối đa khi bóc tách khối lượng vật tư cho công trình, bạn cần đối chiếu chi tiết bảng thông số kỹ thuật định mức:

Việc nắm vững hướng dòng chảy đúc nổi bằng mũi tên trên vách van là yếu tố cốt lõi giúp người thợ kỹ thuật tránh được sai lầm lắp ngược thiết bị trong quá trình thi công.

So sánh check valve 1 inch, inox và nhựa

Việc đặt ba dòng chất liệu phổ biến này lên bàn cân so sánh giúp các nhà quản lý vật tư có được cái nhìn tổng quan về giá trị kinh tế và công năng vận hành thực tế của sản phẩm.

• Van một chiều đồng thau 1 inch: Khả năng chịu va đập tải lực cao, bước ren sắc nét khó bị cháy ren khi vặn mạnh, thích hợp cho hệ thống nước sạch và dân dụng thông thường. Giá thành hợp lý và phổ biến trên thị trường.

• Van một chiều inox 1 inch: Chế tạo từ thép không gỉ 304 hoặc 316, bề mặt trơ hoàn toàn trước sự phá hủy của hóa chất tẩy rửa và axit nhẹ. Độ bền cơ lý vĩnh cửu và chịu được nhiệt độ cao nhưng giá thành đầu tư ban đầu lớn.

• Van một chiều nhựa PVC 1 inch: Khối lượng siêu nhẹ, kháng phèn và kháng mặn tuyệt đối, chuyên dụng cho các bể chứa nước biển, nuôi trồng thủy sản nhưng chịu nhiệt và chịu áp lực cơ học ở mức thấp.

Kết luận: Đối với các dự án dân dụng thông thường, van đồng thau là giải pháp vạn năng đem lại giá trị sử dụng ổn định. Ngược lại, đối với các dây chuyền sản xuất thực phẩm hoặc hóa chất đặc thù, van một chiều inox là sự lựa chọn bắt buộc để bảo toàn độ sạch tuyệt đối của dòng chất lưu.

Tầm quan trọng của việc chọn đúng loại check valve 1 inch

Việc tính toán kỹ lưỡng để tích hợp một chiếc check valve 1 inch tương thích hoàn toàn với điều kiện thủy lực thực tế đem lại những giá trị thặng dư kinh tế vô cùng lớn cho đơn vị vận hành.

Lợi ích thực tế đầu tiên là khả năng bảo vệ máy bơm tăng áp khỏi các xung lực phá hủy khi ngắt điện, ngăn dòng nước dội ngược làm quay ngược bánh công tác gây cháy motor. Cụm van chuẩn kỹ thuật sẽ ngắt dòng dứt khoát ngay khi áp suất thay đổi, triệt tiêu hoàn toàn nguy cơ hao hụt lưu chất trong bồn chứa, giảm tải tần suất khởi động ngắt quãng của motor máy bơm cấp, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống cơ điện và giảm thiểu tối đa các chi phí nhân công bảo trì định kỳ.

Ví dụ thực tế: Tại một hệ thống cấp nước sinh hoạt cho tòa nhà biệt thự, việc nhà thầu sử dụng dòng van một chiều nhựa giá rẻ không rõ nguồn gốc ở đầu ra của bơm tăng áp đã dẫn đến hậu quả nghiêm trọng. Do áp lực nước từ bồn mái dội về quá lớn kết hợp với việc chất lượng nhựa kém, đĩa van bên trong bị nứt vỡ làm nước chảy lùi liên tục qua đêm. Sự cố không chỉ làm máy bơm tự động bật tắt liên tục hàng trăm lần gây cháy motor hoàn toàn, mà còn đẩy chi phí hóa đơn tiền điện tăng vọt, gây tổn thất lớn về kinh tế cho chủ nhà.

Ứng dụng thực tế của check valve 1 inch

Sở hữu đường kính kết nối tầm trung vạn năng, thiết bị trở thành sự lựa chọn hàng đầu, phủ sóng rộng khắp từ các công trình dân dụng cho đến các phân xưởng công nghiệp nhẹ:

Trong đời sống dân dụng và hạ tầng, thiết bị được lắp đặt phổ biến tại đầu ra của máy bơm tăng áp gia đình, hệ thống đường ống nạp của bồn chứa nước trên mái, mạng lưới tưới tiêu sân vườn tự động, cụm cấp nước của hệ thống bình nước nóng năng lượng mặt trời và các đường ống nhánh của hệ thống lọc nước tinh khiết RO.

Trong công nghiệp và kỹ thuật, dòng van này giữ vai trò điều hòa chất lưu trên các đường ống dẫn hóa chất nhẹ, hệ thống giải nhiệt của máy móc xưởng sản xuất, các đường ống trích nhánh của hệ thống điều hòa HVAC và trạm bơm hóa chất xử lý nước cấp quy mô nhỏ.

Khi nào nên sử dụng check valve 1 inch?

Quy trình thi công ráp nối cụm thiết bị tự động này được chỉ định rõ ràng trong các kịch bản kỹ thuật cụ thể của mạng lưới chất lưu:

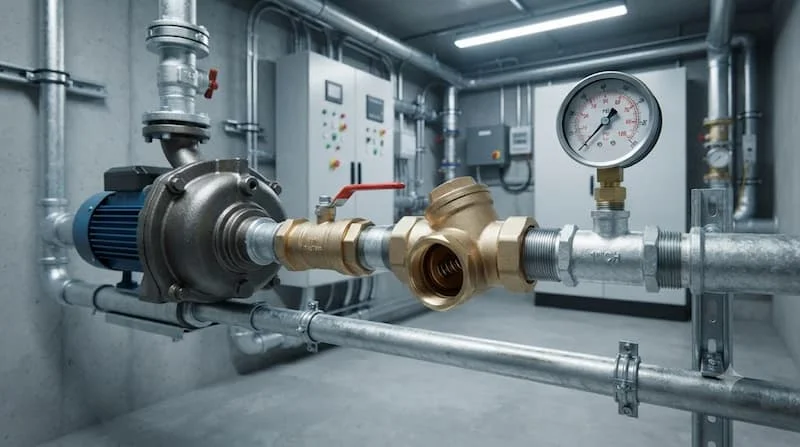

• Tại đầu xả của máy bơm cấp nước: Đây là vị trí kinh điển bắt buộc phải lắp đặt để chặn đứng cột nước áp lực cao dội ngược về buồng bơm khi máy ngừng chạy.

• Tại đường nạp của các bể chứa nước: Giúp duy trì lưu lượng ổn định trong bồn, ngăn hiện tượng nước tự động rút ngược ra ngoài khi đường ống chính bị sụt áp.

• Trên các trục đường ống thẳng đứng: Giúp giữ lại cột chất lỏng trong lòng ống dẫn, tránh việc bơm phải mồi lại nước mỗi khi khởi động lại.

• Các vị trí đấu nối hệ thống lọc RO: Bảo đảm dòng nước tinh khiết đi theo đúng chu trình công nghệ, không bị áp lực ngược làm rách màng lọc.

Những sai lầm thường gặp khi chọn check valve 1 inch

Dù là dòng thiết bị có cấu trúc cơ học tinh giản, quy trình thu mua vật tư vẫn rất dễ phát sinh các lỗi định hình sai lệch làm suy giảm hiệu năng của hệ thống thủy lực:

• Lựa chọn sai kích thước đường kính: Mua van dựa theo cảm tính mà không đo đạc quy cách ren ống dẫn phi 34mm thực tế tại công trường.

• Nhầm lẫn tiêu chuẩn ren kết nối: Mua van hệ ren NPT của Mỹ để vặn vào phụ kiện ren hệ BSP thông dụng tại Việt Nam, gây hiện tượng lệch bước ren, làm cháy ren và rò rỉ nước ở cổ nối.

• Lựa chọn sai mác vật liệu cấu tạo: Sử dụng van phao nhựa chịu áp lực thấp vào hệ thống bơm áp cao, hoặc dùng van đồng thau cho môi trường hóa chất ăn mòn cực đoan.

• Lắp ngược hướng mũi tên dòng chảy: Bỏ qua chỉ dẫn hình học trên thân van dẫn đến việc đĩa van chặn đứng hoàn toàn dòng chảy thuận, khiến máy bơm bị nghẹt dòng và cháy nổ.

• Mua sản phẩm trôi nổi kém chất lượng: Sử dụng van không có thương hiệu rõ ràng với phần lò xo nội bộ dễ bị gỉ sét, kẹt cứng chỉ sau vài tuần ngâm nước.

Checklist chọn van một chiều 1 inch phù hợp

Để quy trình lựa chọn và mua sắm vật tư đạt độ chuẩn xác cơ khí cao nhất, bạn nên đối chiếu nghiêm túc bộ checklist kiểm tra dưới đây trước khi tiến hành đặt hàng:

• Xác định chính xác kích thước đường ống dẫn tương thích với quy cách ren 1 inch (DN25).

• Kiểm tra tiêu chuẩn ren của phụ kiện sẵn có tại công trường là ren thẳng BSP hay ren NPT.

• Xác định áp lực tĩnh và áp lực động tối đa của dòng nước để chọn định mức PN10, PN16 phù hợp.

• Đánh giá nhiệt độ đỉnh của lưu chất hoạt động bảo đảm nằm trong ngưỡng an toàn của vật liệu van.

• Đánh giá tính chất hóa lý của nguồn nước (nước ngọt, nước mặn hay hóa chất) để chọn chất liệu đồng, inox hay nhựa.

• Xác định tư thế bố trí ống thực tế (ngang hay đứng) để lựa chọn cơ chế đĩa lật hay đệm lò xo.

• Ưu tiên lựa chọn sản phẩm đến từ các nhà sản xuất vật tư đường ống có uy tín lâu năm trên thị trường.

Hướng dẫn lắp đặt chi tiết

Quy trình thi công lắp đặt van một chiều đòi hỏi sự cẩn trọng và tuân thủ đúng các bước kỹ thuật cơ khí để bảo đảm thiết bị vận hành hoàn hảo:

Bước 1: Kiểm tra hướng mũi tên đúc nổi trên vách van

Quan sát kỹ thân van để định vị đúng chiều mũi tên trùng khớp 100% với hướng di chuyển tiến của dòng nước thiết kế.

Bước 2: Làm sạch toàn bộ đầu ren đường ống dẫn

Lau sạch bụi bẩn, cát đá và mạt sắt ở các đầu ren phi 34mm để tránh nguy cơ dị vật lọt vào làm rách gioăng cao su bít kín bên trong lòng van.

Bước 3: Quấn băng tan tạo độ khít tuyệt đối cho mối nối

Tiến hành quấn cao su non quanh đầu ren ngoài từ 15 đến 20 vòng theo chiều kim đồng hồ để tạo lớp đệm bít kín khít, ngăn ngừa nguy cơ rò rỉ nước âm ỉ.

Bước 4: Siết chặt đầu nối ren vừa đủ lực cơ học

Dùng tay vặn nhẹ thân van vào đầu ống dẫn, sau đó sử dụng mỏ lết siết chặt vừa tay. Tuyệt đối không siết quá mạnh tay đối với các dòng van nhựa vì sẽ gây nứt vỡ vách ren trong của thiết bị.

Bước 5: Tiến hành nâng áp thử nghiệm hệ thống

Mở van cấp nước đầu nguồn để nước nạp vào đường ống, nâng dần áp lực lên ngưỡng thiết kế để kiểm tra xem có hiện tượng rò rỉ tại các bước ren hay không.

Bước 6: Quan sát năng lực ngắt dòng thực tế

Khởi động và ngắt máy bơm liên tục vài lần để kiểm tra chuyển động đóng mở của đĩa van, bảo đảm thiết bị hoạt động êm ái, ngắt dòng dứt khoát và không bị kẹt cơ học.

Lưu ý bảo dưỡng giúp tăng tuổi thọ

Độ bền vận hành hàng thập kỷ của cụm van một chiều tự động phụ thuộc rất lớn vào ý thức và quy trình bảo dưỡng định kỳ của đơn vị sử dụng.

Người vận hành cần thiết lập một kế hoạch bảo trì định kỳ khoảng 6 đến 12 tháng một lần. Tiến hành tháo cụm van ra khỏi trục ống để súc rửa làm sạch toàn bộ rêu mốc, cặn vôi và cát mịn bám ngụ xung quanh đĩa chặn và bệ đỡ đĩa van. Việc tích tụ các tạp chất này lâu ngày là nguyên nhân chính gây ra hiện tượng kẹt cứng đĩa van cơ học, khiến van không thể đóng khít hoàn toàn. Bên cạnh đó, cần thường xuyên kiểm tra độ đàn hồi của lò xo và tính nguyên vẹn của các vòng gioăng cao su làm kín, thay thế linh kiện kịp thời nếu có dấu hiệu lão hóa vật liệu để bảo toàn năng lực chặn dòng tuyệt đối của hệ thống.

Câu hỏi thường gặp

Quy cách kích thước của dòng van 1 inch này tương thích với đường ống dẫn phi bao nhiêu?

Trong các tiêu chuẩn quy đổi vật tư ngành nước thông dụng tại Việt Nam, dòng van kích thước 1 inch này tương đương với đường kính danh nghĩa DN25, chuyên dụng để lắp đặt vừa vặn với hệ thống đường ống dẫn nhựa hoặc ống thép có đường kính ngoài là phi 34 mm.

Chỉ số kích thước 1 inch của van có hoàn toàn tương đương với quy cách DN25 không?

Đúng vậy, về mặt quy chuẩn kỹ thuật ngành nước, chỉ số đường kính 1 inch của hệ đo lường Anh-Mỹ hoàn toàn tương đương với quy cách định danh danh nghĩa DN25 của hệ đo lường quốc tế.

Giữa hai mác chất liệu đồng thau và inox, dòng van nào đem lại hiệu năng sử dụng tốt hơn cho nước sinh hoạt?

Dòng van thép không gỉ inox vượt trội hơn về khả năng chịu áp và kháng ăn mòn, tuy nhiên nếu bạn chỉ sử dụng cho nguồn nước sinh hoạt gia đình thông thường, dòng van đồng thau là lựa chọn tối ưu nhất giúp tiết kiệm chi phí đầu tư ban đầu mà vẫn bảo đảm độ bền vượt trội.

Thiết bị chặn dòng một chiều này có thể lắp đặt theo phương thẳng đứng được không?

Hoàn toàn được nếu bạn lựa chọn dòng van một chiều lò xo hoặc van một chiều quả bóng, với điều kiện hướng dòng chảy của lưu chất phải đi theo chiều từ dưới đẩy lên trên để áp lực nước có thể thắng được lực nén của lò xo khi mở van.

Bảng báo giá của các dòng check valve 1 inch phi 34 hiện nay dao động dựa trên những tiêu chí nào?

Mức giá của thiết bị có sự phân hóa rõ rệt dựa trên chất liệu chế tạo (nhựa, đồng hay inox), cơ chế đóng ngắt bên trong (lá lật hay lò xo), tiêu chuẩn ren gia công và xuất xứ thương hiệu từ các dòng phổ thông trong nước cho đến các phân khúc nhập khẩu cao cấp.

Kết luận

Thiết bị check valve 1 inch đóng vai trò là mắt xích công nghệ vô cùng quan trọng giúp bảo đảm tính tự động hóa, điều hòa áp lực thủy lực và duy trì hiệu suất vận hành ổn định cho toàn bộ hệ thống bồn chứa và đường ống chất lưu kích cỡ nhỏ. Việc thấu hiểu tường tận từ cấu tạo cơ khí, nguyên lý hoạt động đến bảng thông số kỹ thuật định mức của từng dòng vật liệu đồng, inox, nhựa sẽ giúp các kỹ sư và chủ đầu tư đưa ra quyết định mua sắm vật tư chính xác nhất cho công trình. Đầu tư đúng chủng loại thiết bị ngay từ đầu kết hợp với quy trình lắp đặt chuẩn chỉ và bảo dưỡng định kỳ chính là chìa khóa vàng giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành, loại bỏ hoàn toàn nguy cơ tràn bồn và nâng cao tuổi thọ cho toàn bộ mạng lưới đường ống bền vững dài lâu đối với check valve 1 inch.
