Check Valve là van gì? Hướng dẫn chọn và sử dụng van một chiều hiệu quả nhất

Bạn đã bao giờ đối mặt với tình trạng máy bơm vừa tắt thì nước đột ngột chảy ngược, gây ra những tiếng va đập "ầm ầm" rung chuyển cả đường ống? Hay nghiêm trọng hơn là máy bơm thường xuyên bị mất nước mồi, áp suất hệ thống sụt giảm bất thường mà không rõ nguyên nhân?

Thực tế, phần lớn các sự cố kỹ thuật này đều bắt nguồn từ một mắt xích quan trọng trong hệ thống thủy lực: Check valve. Việc thiếu sót hoặc lựa chọn sai loại van này không chỉ làm giảm hiệu suất vận hành mà còn gây hư hại nghiêm trọng cho máy bơm và đường ống theo thời gian. Vậy Check valve là van gì, cấu tạo ra sao và làm thế nào để lắp đặt đúng kỹ thuật? Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ vai trò và cách tối ưu hóa hệ thống của mình.

Vì sao hệ thống đường ống cần Check Valve?

Trong bất kỳ hệ thống đường ống nào, việc kiểm soát hướng di chuyển của lưu chất là yếu tố sống còn. Một hệ thống không có thiết bị chặn dòng ngược sẽ đối mặt với rủi ro "búa nước" – hiện tượng áp lực tăng vọt tức thì khi dòng chảy bị dừng đột ngột, có khả năng làm vỡ đường ống hoặc hỏng cánh bơm.

Ngoài ra, Check valve còn đóng vai trò là "người gác cổng" giúp duy trì áp suất dư trong đường ống, hỗ trợ máy bơm luôn trong trạng thái sẵn sàng làm việc mà không cần mồi nước liên tục. Hiểu rõ chức năng này chính là bước đầu tiên để vận hành một hệ thống an toàn, bền bỉ và chuyên nghiệp.

Check Valve là van gì?

Check valve là van gì? (hay còn gọi là van một chiều) là loại van tự động được thiết kế chỉ cho phép lưu chất (nước, hơi, khí nén, dầu, hóa chất...) di chuyển theo một hướng duy nhất. Khi dòng chảy đảo ngược, van sẽ tự động đóng lại để ngăn chặn sự thất thoát hoặc va đập ngược.

Check Valve (Van một chiều) là loại van tự động chỉ cho phép lưu chất chảy theo một hướng và tự đóng lại khi dòng chảy đảo chiều.

Vai trò chính của Check Valve:

• Ngăn dòng chảy ngược: Bảo vệ các thiết bị phía trước như máy bơm, đồng hồ nước.

• Bảo vệ máy bơm: Tránh tình trạng bơm bị quay ngược gây hư hỏng motor hoặc mòn cánh bơm.

• Giảm hiện tượng búa nước: Hạn chế các xung lực áp suất gây nứt vỡ ống.

• Duy trì hiệu suất: Đảm bảo hệ thống luôn ổn định, tránh mất áp trong các đường ống dẫn dài.

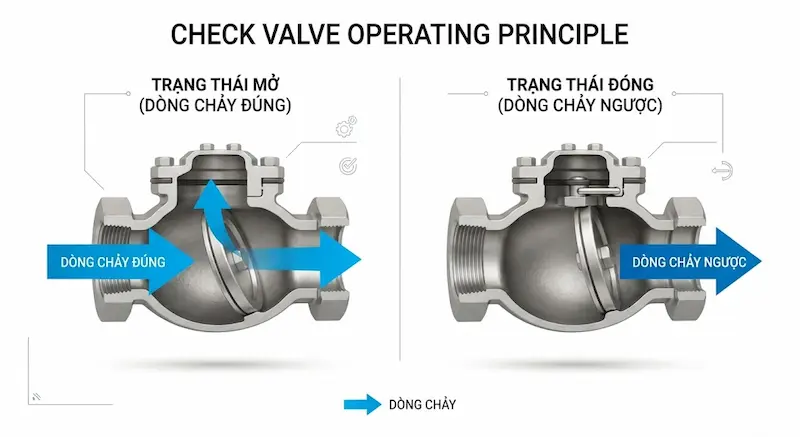

Nguyên lý hoạt động của Check Valve

Khác với các dòng van điều khiển bằng tay (như van cổng hay van bi), Check valve hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất.

1. Khi máy bơm vận hành: Áp lực của lưu chất tại đầu vào vượt qua áp suất mở (Cracking Pressure) của van. Lực này đẩy đĩa van ra khỏi vị trí đóng, cho phép lưu chất đi qua.

2. Khi máy bơm dừng: Dòng chảy mất lực đẩy, trọng lực hoặc lực lò xo sẽ kéo đĩa van trở về vị trí ban đầu (vị trí đóng).

3. Ngăn chặn: Ngay khi dòng chảy có xu hướng đảo chiều, áp suất từ phía sau sẽ ép chặt đĩa van vào đế van, bịt kín hoàn toàn đường đi.

Quá trình này diễn ra nhanh chóng, chính xác và không cần bất kỳ tác động nào từ con người hay nguồn năng lượng bên ngoài.

Cấu tạo của Check Valve

Mặc dù có nhiều thiết kế khác nhau, nhưng hầu hết các loại van một chiều đều bao gồm 5 bộ phận chính:

• Thân van: Phần vỏ chịu áp lực chính, thường làm từ gang, inox, đồng hoặc nhựa PVC.

• Đĩa van: Bộ phận tiếp xúc trực tiếp để chặn dòng chảy. Đĩa van có thể dạng lá lật, dạng lò xo hoặc dạng cánh bướm.

• Trục van: (Đối với van lá lật) là khớp xoay để đĩa van đóng/mở.

• Lò xo: Có ở một số loại (van một chiều lò xo) giúp hỗ trợ van đóng nhanh hơn, ngăn chặn búa nước hiệu quả.

• Gioăng làm kín: Thường làm từ cao su (EPDM, NBR) hoặc Teflon (PTFE) giúp van kín khít tuyệt đối khi đóng.

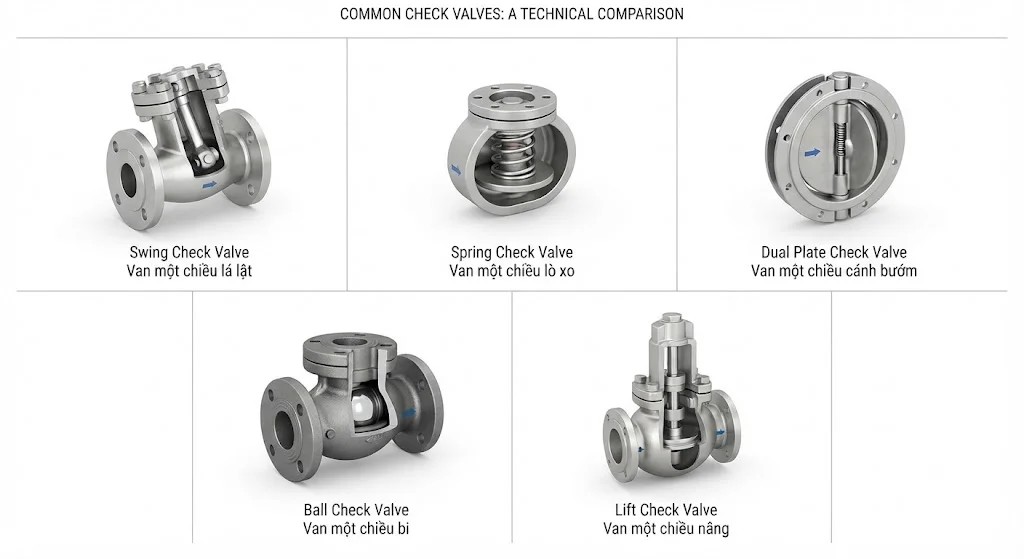

Các loại Check Valve phổ biến hiện nay

Dưới đây là các loại Check valve thông dụng được sử dụng rộng rãi trong công nghiệp:

1. Van một chiều lá lật (Swing Check Valve): Hoạt động theo cơ chế bản lề, thích hợp cho đường ống kích thước lớn, lưu lượng ổn định.

2. Van một chiều lò xo (Spring Check Valve): Đóng mở bằng lực nén lò xo, lắp đặt linh hoạt theo nhiều hướng (ngang/đứng).

3. Van một chiều cánh bướm (Dual Plate Check Valve): Thiết kế nhỏ gọn, giảm thiểu va đập, thường dùng trong hệ thống cấp thoát nước tòa nhà.

4. Van một chiều bi: Thường dùng cho chất lỏng có độ nhớt cao hoặc hệ thống xử lý nước thải.

Bảng so Các loại check valve phổ biến hiện naynhanh:

Thông số kỹ thuật cần biết khi chọn Check Valve

Để chọn đúng check valve là van gì phù hợp với hệ thống, bạn cần quan tâm các chỉ số:

• Kích cỡ (DN): Phải tương thích hoàn toàn với đường kính ống.

• Áp suất làm việc (PN/ANSI/JIS): Đảm bảo van chịu được áp lực cao nhất của máy bơm.

• Vật liệu: Chọn Inox cho hóa chất/thực phẩm, gang hoặc đồng cho nước thông thường.

• Kiểu kết nối: Ren (dễ lắp), mặt bích (chắc chắn), hoặc kẹp (Wafer - tiết kiệm diện tích).

• Hướng lắp: Một số van chỉ hoạt động theo chiều ngang.

Check Valve khác gì các loại van khác?

Nhiều người dùng nhầm lẫn giữa van một chiều và các loại van điều tiết khác. Dưới đây là sự khác biệt chính:

Kết luận: Bạn không thể dùng van bi để thay thế van một chiều vì van bi không có khả năng tự động chặn dòng khi mất điện hay bơm dừng.

Vì sao cần lắp Check Valve?

Nếu không có Check valve, hệ thống của bạn sẽ gặp những "thảm họa" kỹ thuật sau:

• Cháy máy bơm: Do nước chảy ngược làm motor bị quá tải khi khởi động lại.

• Hỏng đồng hồ: Dòng chảy ngược làm đồng hồ nước quay ngược hoặc hư hỏng bộ phận đếm.

• Búa nước: Áp lực tức thời có thể làm nứt mối hàn hoặc vỡ đường ống nhựa.

• Rò rỉ: Các van khác có thể bị quá tải áp lực ngược dẫn đến xì hở.

Ứng dụng thực tế của Check Valve

Hiện nay, Check valve là thiết bị không thể thiếu trong:

• Hệ thống cấp nước: Tòa nhà, khu dân cư.

• Hệ thống PCCC: Đảm bảo nước luôn có sẵn trong đường ống chờ.

• Công nghiệp HVAC: Điều hòa trung tâm, nồi hơi.

• Trạm bơm & Nhà máy hóa chất: Kiểm soát dòng chảy độc hại.

• Hệ thống RO: Giúp duy trì áp lực màng lọc.

Những sai lầm thường gặp khi sử dụng Check Valve

• Lắp ngược chiều: Mỗi van đều có mũi tên chỉ hướng dòng chảy trên thân. Lắp ngược là lỗi phổ biến nhất khiến hệ thống không hoạt động.

• Sai vật liệu: Dùng van gang cho hóa chất dẫn đến ăn mòn nhanh chóng.

• Không tính toán áp suất mở: Nếu van quá nặng, máy bơm không thể đẩy đĩa van mở ra được.

• Vị trí lắp đặt: Không đặt quá gần miệng xả máy bơm (gây rung lắc cho van).

Hướng dẫn lựa chọn Check Valve phù hợp

Để đảm bảo hiệu quả đầu tư, hãy tuân theo checklist 7 bước:

1. Xác định lưu chất: (Nước, hóa chất, hay khí?)

2. Đo áp suất cực đại: Chọn PN cao hơn áp suất bơm.

3. Đo nhiệt độ: Kiểm tra giới hạn nhiệt của gioăng làm kín.

4. Chọn vật liệu: Inox, đồng hay gang?

5. Chọn kiểu van: Lá lật (dòng lớn) hay lò xo (dòng nhỏ)?

6. Kiểm tra tiêu chuẩn kết nối: Ren hay mặt bích?

7. Lựa chọn thương hiệu: Ưu tiên các nhà sản xuất có uy tín để đảm bảo độ bền.

Câu hỏi thường gặp về Check Valve (FAQ)

1. Check valve là van gì có phải là van một chiều không?

Đúng, Check valve chính là tên gọi quốc tế của van một chiều.

2. Check Valve có cần bảo trì không?

Có, bạn nên kiểm tra định kỳ 6-12 tháng/lần để đảm bảo đĩa van không bị kẹt bởi rác hoặc cặn bẩn.

3. Khi nào nên thay thế Check Valve mới?

Khi bạn thấy hiện tượng nước chảy ngược dù đã tắt máy, hoặc van bị rung lắc mạnh, phát ra tiếng kêu lạ (đĩa van bị mòn trục).

4. Có thể lắp Check Valve theo phương ngang và phương đứng không?

Tùy loại. Van lò xo có thể lắp đa hướng, nhưng van lá lật thường chỉ lắp phương ngang. Hãy kiểm tra thông số từ nhà sản xuất.

Tổng kết

Hiểu rõ Check valve là van gì và cách vận hành của nó không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn tiết kiệm hàng triệu đồng chi phí sửa chữa, bảo trì máy bơm. Một chiếc van một chiều phù hợp là sự kết hợp giữa vật liệu chuẩn, kích cỡ chính xác và cách lắp đặt khoa học.

Một hệ thống vận hành bền bỉ không thể thiếu những thiết bị chuẩn xác. Việc đầu tư vào một chiếc van một chiều có vật liệu, kích cỡ và thương hiệu phù hợp ngay từ đầu không chỉ giúp doanh nghiệp tiết kiệm chi phí vận hành, giảm tần suất bảo trì, mà còn đảm bảo sự ổn định tuyệt đối trong suốt vòng đời của dự án. Đừng để một sai sót nhỏ trong việc chọn van trở thành nguyên nhân gây gián đoạn quy trình sản xuất hay làm hỏng hóc các thiết bị đắt tiền trong hệ thống của bạn.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về check valve là van gì
