Check Valve Steam Là Gì? Hướng Dẫn Lựa Chọn & Ứng Dụng Hệ Thống Hơi

Trong các nhà máy vận hành bằng năng lượng nhiệt, đường ống dẫn hơi nóng (steam pipeline) luôn đóng vai trò huyết mạch. Việc dòng hơi hoặc ngưng tụ (condensate) bị chảy ngược không chỉ gây tụt giảm áp suất nghiêm trọng mà còn dẫn đến hiện tượng búa nước (water hammer) - nguyên nhân hàng đầu phá hủy thiết bị và gây mất an toàn lao động.

Để kiểm soát rủi ro này, thiết bị ngăn dòng ngược chuyên dụng là thành phần không thể thiếu. Bài viết này sẽ phân tích chi tiết về Van một chiều hơi, nguyên lý hoạt động, cách phân loại cũng như tiêu chuẩn kỹ thuật giúp bạn chọn đúng sản phẩm cho hệ thống hơi nóng.

Vì Sao Hệ Thống Hơi Cần Check Valve?

Trong một hệ thống phân phối hơi, sự chênh lệch áp suất giữa các nhánh cấp hoặc sự thay đổi tải đột ngột của thiết bị trao đổi nhiệt (heat exchanger) có thể dễ dàng tạo ra dòng chảy ngược. Dòng ngược này mang theo lượng lớn nước ngưng hoặc luồng hơi ngược chiều xục thẳng vào các thiết bị đang hoạt động.

Nếu không có giải pháp ngăn chặn, hiện tượng búa nước sẽ xảy ra với lực va đập cơ học cực lớn. Lực này có thể làm nứt thân van, biến dạng đường ống, hỏng hóc bẫy hơi (steam trap) và tốn kém hàng trăm triệu đồng chi phí dừng máy để khắc phục. Sự xuất hiện của các dòng Van một chiều hơi đóng vai trò như một "lá chắn" tự động, bảo vệ toàn diện trạm bơm, nồi hơi và các thiết bị sử dụng hơi đắt tiền.

Check Valve Steam Là Gì?

Van một chiều hơi là van một chiều được thiết kế chuyên dụng cho môi chất hơi, cho phép dòng hơi di chuyển theo một chiều cố định và tự động ngăn chặn dòng chảy ngược (reverse flow). Thiết bị vận hành hoàn toàn tự động dựa trên lực chênh áp và vận tốc dòng chảy, không cần bất kỳ sự tác động thủ công hay cơ cấu điều khiển bên ngoài nào.

Để hiểu đúng bản chất của thiết bị trong hệ thống hơi nóng (steam system), kỹ sư vận hành cần nắm rõ các điểm quan trọng sau:

• Thuật ngữ kỹ thuật: Van một chiều hơi còn được gọi là steam non-return valve, steam check valve hoặc van một chiều hơi nóng.

• Chức năng cốt lõi: Ngăn chặn tuyệt đối hiện tượng chảy ngược của hơi và nước ngưng nóng.

• Không phải van điều tiết: Van được thiết kế để đóng hoặc mở hoàn toàn, không sử dụng để điều chỉnh lưu lượng hay giảm áp suất đường ống.

• Không phải van cô lập (Isolation valve): Van một chiều không thể thay thế van cầu (globe valve) hay van cổng (gate valve) để cô lập tuyến ống khi bảo trì, sửa chữa.

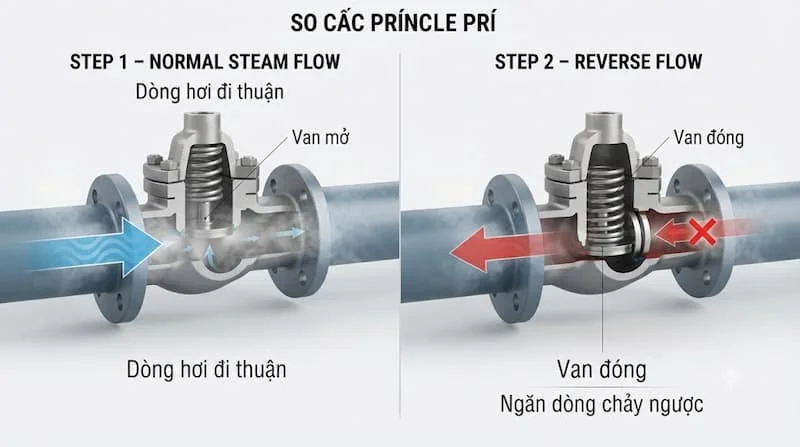

Nguyên Lý Hoạt Động Của Van một chiều hơi

Về cơ bản, quá trình đóng mở của Van một chiều hơi diễn ra tự động thông qua sự cân bằng lực giữa áp suất dòng chảy, trọng lượng đĩa van và lực đàn hồi của lò xo (nếu có). Quá trình này trải qua 4 bước cơ bản:

• Bước 1 – Hơi đi đúng chiều: Khi nguồn cấp hơi hoạt động, áp suất dòng hơi phía đầu vào tăng cao hơn áp suất phía đầu ra cộng với lực cản ban đầu của đĩa van.

• Bước 2 – Cơ cấu đóng mở dịch chuyển: Chênh lệch áp suất tạo ra lực đẩy cơ học, nâng đĩa van (disc) hoặc piston rời khỏi vị trí làm kín (seat).

• Bước 3 – Hơi đi qua: Dòng hơi nóng lưu thông liên tục qua van. Van duy trì trạng thái mở ổn định khi vận tốc và áp suất dòng chảy duy trì ở mức đủ lớn.

• Bước 4 – Xuất hiện dòng ngược: Khi dừng cấp hơi hoặc áp suất phía sau vượt quá áp suất phía trước, đĩa van/piston lập tức bị áp suất ngược đẩy về ép chặt vào seat, chặn đứng dòng chảy ngược.

Đối với dòng lift check valve, áp suất dòng chảy nâng đĩa van theo phương thẳng đứng rời khỏi seat; ngay khi dòng đảo chiều hoặc ngắt áp, trọng lực kết hợp lực ngược sẽ đưa đĩa van trở về vị trí làm kín ban đầu.

Các Loại Van một chiều hơi Phổ Biến

Tùy thuộc vào kích thước đường ống, cấp áp suất, nhiệt độ và vị trí lắp đặt, người ta phân chia van một chiều hơi thành các nhóm thiết kế chính sau:

1. Lift Check Valve (Van một chiều nâng)

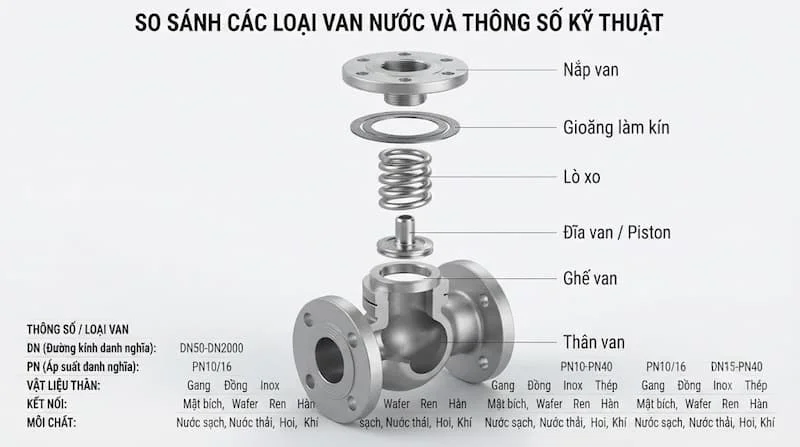

• Đặc điểm: Đĩa van (disc) hoặc piston chuyển động tịnh tiến theo phương thẳng vuông góc với mặt phẳng seat. Cấu tạo thân van tương tự van cầu.

• Đánh giá: Rất thích hợp cho các ứng dụng hơi nóng áp suất cao, đường ống nhỏ đến trung bình. Nhiều thiết kế tích hợp thêm spring (lò xo) giúp van đóng nhanh hơn.

• Lưu ý: Loại van này thường bị giới hạn về hướng lắp đặt (chỉ lắp trên tuyến ống nằm ngang) và có tổn thất áp suất cao hơn so với các dạng van khác.

2. Piston Lift Check Valve

• Đặc điểm: Sử dụng một piston gia công chính xác thay cho đĩa van phẳng. Thân van thường tích hợp giảm chấn (dashpot/damping).

• Đánh giá: Hoạt động rất êm ái, giảm thiểu tối đa hiện tượng va đập cơ học khi dòng chảy bị dao động hoặc xung động áp suất liên tục. Cực kỳ bền bỉ trong môi trường hơi saturated hoặc superheated steam.

3. Disc / Wafer Check Valve (Van một chiều dạng đĩa kẹp)

• Đặc điểm: Thiết kế mỏng, trọng lượng nhẹ, được kẹp trực tiếp giữa hai mặt bích đường ống (Wafer style). Đĩa van được hỗ trợ bởi lò xo (spring-assisted).

• Đánh giá: Tiết kiệm không gian lắp đặt, chi phí đầu tư tối ưu. Thiết kế có lò xo cho phép van lắp đặt linh hoạt theo cả phương ngang lẫn phương thẳng đứng.

• Ứng dụng: Thích hợp cho đường ống hơi phân phối, khí nén và nước ngưng.

4. Swing Check Valve (Van một chiều lá lật)

• Đặc điểm: Đĩa van treo trên một trục bản lề cố định và quay theo hình vòng cung khi có dòng chảy đi qua.

• Đánh giá: Tạo ra lực cản dòng chảy rất nhỏ, tổn thất áp suất thấp. Thường được ưu tiên sử dụng cho các tuyến ống dẫn hơi có đường kính lớn (DN50 trở lên).

• Lưu ý: Cần không gian đủ rộng để đĩa van mở hoàn toàn và bắt buộc phải kiểm tra hướng lắp đặt theo chỉ dẫn kỹ thuật.

5. Tilting Disc Check Valve

• Đặc điểm: Đĩa van được thiết kế lệch tâm, nghiêng một góc so với trục chảy.

• Đánh giá: Đóng mở cực kỳ nhanh chóng, giảm thiểu nguy cơ va đập đĩa van vào seat. Thường xuất hiện trong các hệ thống hơi áp suất cao tại nhà máy nhiệt điện, công nghiệp nặng.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van một chiều hơi

Lựa chọn van một chiều cho hệ thống hơi nóng phức tạp hơn nhiều so với hệ thống nước thông thường. Bạn không thể chỉ đưa ra kích thước DN rồi tiến hành đặt hàng. Dưới đây là các thông số kỹ thuật bắt buộc phải đối chiếu:

• DN/NPS (Kích thước danh nghĩa): Đường kính cổng van (ví dụ: DN15, DN25, DN50, DN100...).

• Pressure Rating (Cấp áp suất): Định mức theo PN (PN16, PN25, PN40) hoặc theo Class (Class 150, Class 300, Class 600).

• Nhiệt độ làm việc (Working Temperature): Nhiệt độ tối đa mà van có thể chịu đựng liên tục mà không bị biến dạng hay rò rỉ.

• Pressure - Temperature Rating: Biểu đồ mối quan hệ giữa áp suất và nhiệt độ. Khi nhiệt độ tăng cao, áp suất làm việc cho phép của van sẽ giảm xuống.

• Vật liệu thân van (Body Material): Thép đúc (WCB), thép hợp kim chịu nhiệt (WC6, WC9) hoặc inox (CF8/CF8M).

• Vật liệu đĩa & Seat (Disc/Seat Material): Thường sử dụng inox đúc cứng hoặc đắp cứng bằng Stellite để chống mài mòn do dòng hơi vận tốc cao.

• Kiểu kết nối: Nối ren (Threaded), Nối mặt bích (Flanged: BS, DIN, JIS, ANSI), Nối hàn (Socket Weld/Butt Weld) hoặc dạng kẹp (Wafer).

• Hướng lắp đặt: Lắp ngang (Horizontal), lắp đứng (Vertical upward flow).

Tại Sao Vật Liệu Và Nhiệt Độ Lại Quan Trọng Với Van một chiều hơi?

Khác với nước lạnh, môi chất hơi chứa năng lượng nhiệt lớn và thường vận hành ở áp suất cao. Nếu chọn sai vật liệu, van sẽ nhanh chóng hỏng hóc do các yếu tố sau:

1. Ứng suất nhiệt & Hiện tượng mỏi vật liệu: Nhiệt độ trong hệ thống hơi luôn thay đổi theo chu kỳ bật/tắt của nồi hơi. Sự co giãn nhiệt liên tục có thể làm nứt thân van, cong vênh trục hoặc biến dạng mặt seat làm kín.

2. Xói mòn vận tốc cao (Steam erosion): Dòng hơi di chuyển với vận tốc lớn qua khe hẹp đĩa van dễ gây xói mòn bề mặt kim loại. Do đó, seat và đĩa van phải làm từ vật liệu chịu mài mòn cao như inox 316 hoặc đắp Stellite.

3. Lực đàn hồi của Lò xo (Spring): Trong các dòng lò xo kẹp (spring-assisted check valve), nếu lò xo làm từ thép hợp kim kém chất lượng, nhiệt độ cao sẽ làm lò xo bị chai, mất lực đàn hồi, dẫn đến van không thể đóng kín.

Đối với các ứng dụng hơi thông thường, vật liệu gang dẻo (GGG40.3) hoặc thép đúc WCB là lựa chọn phổ biến. Tuy nhiên, trong các nhà máy nhiệt điện (power generation) với hơi quá nhiệt ở nhiệt độ cao vượt mức thông thường, các vật liệu thép hợp kim như WC6, WC9 mới đảm bảo an toàn tuyệt đối. [chèn link: vat-lieu-van-chiu-nhiet-do-cao]

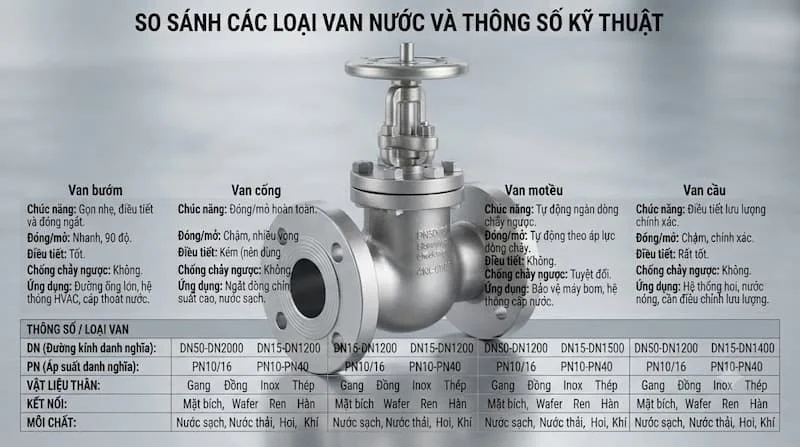

So Sánh Lift, Swing Và Wafer Check Valve Cho Steam

Để giúp người vận hành có cái nhìn tổng quan, bảng dưới đây so sánh 3 dòng Van một chiều hơi phổ biến nhất:

Van một chiều hơi Khác Gì Check Valve Dùng Cho Nước?

Nhiều đơn vị thu mua thường mắc sai lầm khi tận dụng van một chiều dùng cho nước để lắp vào đường ống hơi nhằm tiết kiệm chi phí. Điều này cực kỳ nguy hiểm.

Van một chiều hơi Được Sử Dụng Ở Đâu?

Trạm Van một chiều hơi xuất hiện ở hầu hết các mắt xích quan trọng trong hạ tầng nhiệt:

1. Đường ống hơi công nghiệp: Lắp đặt tại các nhánh phân phối hơi, vị trí trước thiết bị trao đổi nhiệt để chặn dòng ngưng tụ chảy ngược về tuyến ống chính.

2. Hệ thống Nồi hơi (Boiler System): Lắp trên đường cấp hơi đầu ra của nồi hơi, đường cấp nước cấp (feedwater) để ngăn nước nóng/hơi áp suất cao xội ngược về bơm cấp.

3. Hệ thống thu hồi nước ngưng (Condensate System): Lắp sau bẫy hơi (steam trap) hoặc sau bơm thu hồi nước ngưng, ngăn chặn áp suất ngược từ đường gom condensate làm ngập bẫy hơi.

4. Nhà máy Nhiệt điện (Power Generation): Sử dụng các dòng van tilting disc hoặc piston valve áp suất cao bảo vệ turbine hơi khỏi nguy cơ bị nước đọng cuốn vào làm gãy cánh quạt.

Những Sai Lầm Thường Gặp Khi Chọn Van một chiều hơi

Trong thực tế vận hành, các sự cố hỏng van hơi thường bắt nguồn từ những sai lầm sau:

• Sai lầm 1: Chọn van theo DN nhưng bỏ qua nhiệt độ. Van DN50 chịu được 16 bar ở điều kiện thường chưa chắc chịu được mức áp suất đó khi nhiệt độ vận hành tăng cao.

• Sai lầm 2: Dùng check valve nước cho hệ thống hơi. Gioăng cao su làm kín bị mủn rách nhanh chóng do nhiệt độ cao, gây kẹt đĩa van.

• Sai lầm 3: Không kiểm tra biểu đồ Pressure - Temperature. Bỏ qua bước kiểm tra mối liên hệ giữa áp suất và nhiệt độ khiến van bị quá tải nhiệt.

• Sai lầm 4: Lắp sai hướng dòng chảy hoặc hướng van. Lắp ngược mũi tên chỉ dẫn khiến van chặn đứng dòng hơi; hoặc lắp van lift check vào tuyến ống thẳng đứng làm đĩa van không thể đóng lại.

• Sai lầm 5: Không xem xét hiện tượng dòng chảy dao động. Chọn loại van không có giảm chấn hoặc lò xo cho môi trường áp suất chập chờn sẽ tạo ra tiếng ồn đập đĩa liên tục gây va đập cơ học.

• Sai lầm 6: Sử dụng check valve thay cho van khóa hơi. Van một chiều có độ kín tương đối để chặn dòng ngược, không thiết kế để khóa hoàn toàn tuyến hơi phục vụ công tác sửa chữa an toàn.

Checklist Chọn Van một chiều hơi Chuẩn Kỹ Thuật

Trước khi gửi yêu cầu báo giá cho nhà phân phối, quý khách hàng nên chuẩn bị đầy đủ các thông tin kỹ thuật sau:

• Môi chất vận hành thực tế: Hơi bão hòa (Saturated steam) hay Nước ngưng (Condensate)?

• Kích thước danh nghĩa (DN/NPS):

• Áp suất làm việc thực tế (bar/PSI):

• Nhiệt độ vận hành tối đa (°C):

• Cấp áp suất thiết kế (PN16, PN25, PN40, Class 150, Class 300):

• Vật liệu thân van mong muốn (Gang dẻo / Thép WCB / Inox):

• Kiểu kết nối (Mặt bích / Nối ren / Nối hàn / Wafer):

• Hướng lắp đặt của tuyến ống (Ngang / Thẳng đứng đi lên):

• Dòng van ưu tiên (Lift / Swing / Wafer / Piston):

• Yêu cầu về chứng chỉ (CO, CQ, Tiêu chuẩn PED):

Lưu ý: Không nên gửi đơn đặt hàng chỉ với câu ngắn gọn: "Báo giá van một chiều hơi DN50". Việc bổ sung đầy đủ thông số áp suất và nhiệt độ giúp kỹ sư chọn đúng model, tránh lãng phí chi phí hoặc mua nhầm sản phẩm không đạt tiêu chuẩn an toàn.

Lưu Ý Khi Lắp Đặt Check Valve Steam

Để van vận hành bền bỉ và đúng chức năng, quá trình thi công lắp đặt cần tuân thủ nghiêm ngặt các quy tắc sau:

1. Kiểm tra chỉ hướng: Quan sát kỹ mũi tên đúc nổi trên thân van để đảm bảo chiều mũi tên trùng với chiều di chuyển của dòng hơi.

2. Làm sạch đường ống: Xả rửa (flushing) đường ống để loại bỏ xỉ hàn, cát đúc, bavia trước khi lắp van. Tạp chất kẹt vào seat sẽ làm hỏng bề mặt làm kín.

3. Đúng phương lắp đặt: Tuân thủ hướng dẫn của nhà sản xuất. Van lá lật (swing) và van nâng (lift) phải lắp đúng mặt phẳng nằm ngang.

4. Tránh ứng suất siết bích: Lắp đặt mặt bích song song, không siết lệch bu-lông gây ứng suất biến dạng thân van.

5. Khoảng cách lắp đặt an toàn: Nên lắp van cách các thiết bị gây nhiễu loạn dòng chảy (như van giảm áp, đoạn uốn cong) ít nhất 5-10 lần đường kính ống (5D - 10D).

Câu Hỏi Thường Gặp Về Check Valve Steam (FAQ)

1. Check valve steam là gì?

Check valve steam là van một chiều chuyên dụng trong hệ thống hơi nóng, có nhiệm vụ cho phép dòng hơi/nước ngưng di chuyển theo một chiều và tự động chặn đứng dòng chảy ngược.

2. Check valve steam có dùng cho môi chất nước được không?

Có thể dùng được nếu nhiệt độ và áp suất làm việc nằm trong giới hạn cho phép của van. Tuy nhiên, van chuyên dùng cho nước thường không thể ngược lại dùng cho hệ thống hơi.

3. Nên chọn swing check valve hay lift check valve cho đường ống hơi?

Nếu đường ống lớn (DN50 trở lên), yêu cầu tổn thất áp suất thấp nên chọn Swing Check Valve. Nếu đường ống nhỏ, áp suất cao hoặc dòng hơi hay biến động, Lift Check Valve hoặc Piston Check Valve sẽ hoạt động ổn định và bền bỉ hơn.

4. Bắt buộc phải lắp check valve steam đúng chiều hướng không?

Hoàn toàn bắt buộc. Van vận hành dựa trên lực đẩy dòng chảy một chiều. Nếu lắp ngược chiều, đĩa van sẽ khóa chặn hoàn toàn đường ống dẫn hơi.

5. Check valve steam có thay thế được van khóa hơi (isolation valve) không?

Không. Van một chiều không được thiết kế để cô lập an toàn tuyến ống. Bắt buộc phải lắp thêm van cầu (globe valve) hoặc van gate valve phía trước để phục vụ công tác bảo trì.

Chọn Đúng Check Valve Steam Để Bảo Vệ Hệ Thống Hơi

Lựa chọn đúng dòng check valve steam là giải pháp căn cơ giúp ngăn ngừa sự cố búa nước, bảo vệ thiết bị đắt tiền và tối ưu hóa hiệu suất nhiệt cho toàn bộ nhà máy. Một sản phẩm van một chiều chất lượng cao chỉ phát huy tối đa giá trị khi được tính toán chính xác dựa trên sự kết hợp đồng thời giữa kích thước DN, áp suất, nhiệt độ vận hành và vật liệu cấu thành.
