Pipe Union: Giải Pháp Kết Nối Ống Linh Hoạt Và Hiệu Quả Cho Mọi Hệ Thống

Trong các hệ thống đường ống công nghiệp, việc kết nối các đoạn ống một cách chắc chắn và kín kẽ là ưu tiên hàng đầu. Bên cạnh các phương pháp hàn hay nối ren truyền thống, pipe union (khớp nối) nổi lên như một giải pháp thay thế thông minh, mang lại sự linh hoạt đáng kể trong quá trình lắp đặt và bảo trì. Bài viết này sẽ phân tích chi tiết về loại phụ kiện nối ống này, từ phân loại, thông số kỹ thuật đến các ứng dụng thực tế và sai lầm cần tránh.

Pipe union là gì?

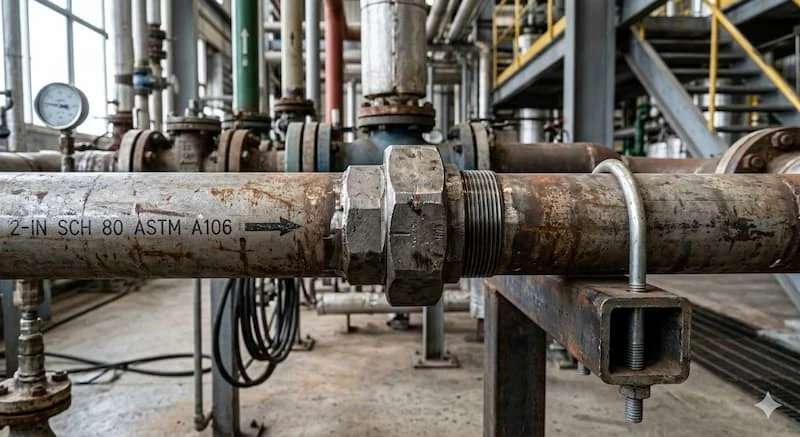

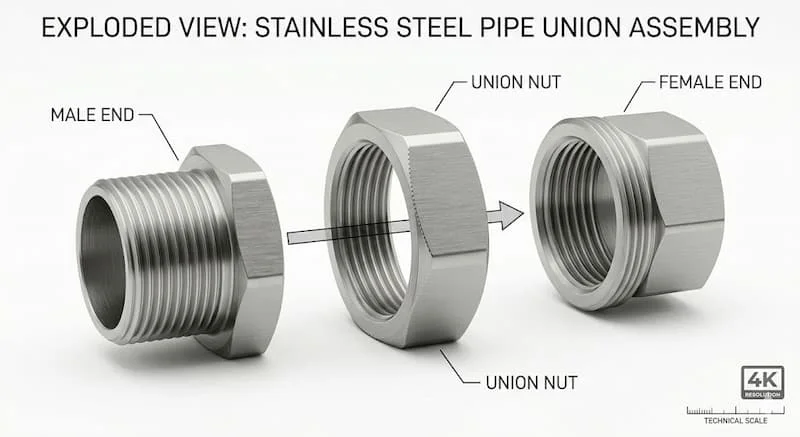

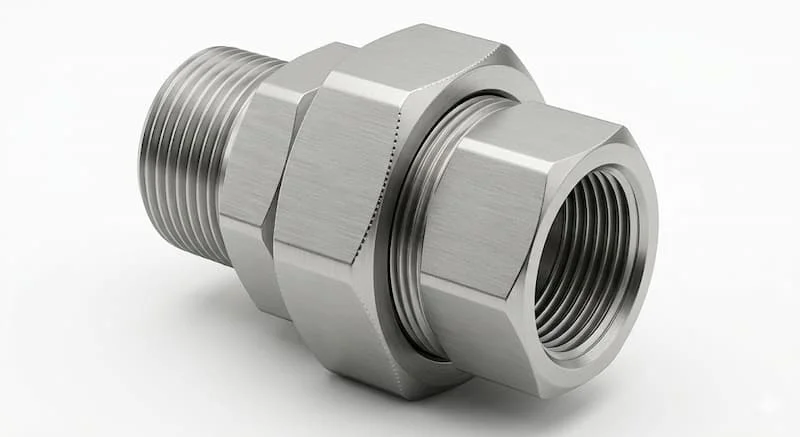

Pipe union là phụ kiện nối ống được thiết kế để cho phép kết nối và tháo rời đường ống dễ dàng mà không cần xoay toàn bộ ống. Đây là ưu điểm vượt trội so với các loại phụ kiện nối ren khác như coupling hay nipple, đòi hỏi phải xoay ống để siết chặt kết nối. Cấu tạo cơ bản của khớp nối rắc co gồm 3 phần chính:

• Male end (Đầu đực): Đầu có ren ngoài để kết nối với đầu đực của ống.

• Female end (Đầu cái): Đầu có ren trong để kết nối với đầu cái của ống.

• Nut (Đai ốc): Phần đai ốc trung tâm, được dùng để siết chặt male end và female end lại với nhau.

Vai trò chính của khớp nối rắc co là:

• Kết nối linh hoạt: Cho phép kết nối và tháo rời đường ống dễ dàng trong không gian hẹp.

• Tháo lắp nhanh: Giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt và bảo trì.

Nguyên lý hoạt động của khớp nối rắc co

Nguyên lý hoạt động của khớp nối rắc co dựa trên sự kết hợp của 3 thành phần chính: male end, female end và nut.

Quy trình lắp đặt:

1. Male end và female end được giữ cố định trên hai đầu ống cần kết nối.

2. Đai ốc được siết chặt quanh hai đầu nối, tạo ra một lực momen xoắn cực lớn.

3. Lực momen xoắn này nén chặt male end và female end lại với nhau, làm cho gioăng đệm biến dạng nhẹ và lấp đầy các khe hở li ti trên bề mặt kim loại. Kết quả là tạo ra một môi trường kín hoàn toàn, ngăn chặn chất lỏng hoặc khí thoát ra ngoài.

Ưu điểm vượt trội:

• Không cần xoay ống: Đây là ưu điểm lớn nhất, giúp tiết kiệm thời gian và công sức, đặc biệt là khi làm việc với ống có kích thước lớn hoặc trong không gian hẹp.

• Dễ bảo trì: Cho phép dễ dàng tháo rời các đoạn ống hoặc thiết bị để vệ sinh hoặc thay thế linh kiện mà không cần cắt ống.

Tại sao khớp nối rắc co lại hiệu quả: Thiết kế tách rời của male end và female end cho phép bạn siết chặt kết nối mà không làm ảnh hưởng đến các đoạn ống hoặc thiết bị khác trong hệ thống. Điều này giúp giảm thiểu rủi ro rò rỉ và kéo dài tuổi thọ cho toàn bộ hệ thống cơ khí.

Phân loại khớp nối rắc co phổ biến

Việc lựa chọn đúng loại khớp nối rắc co là yếu tố then chốt để đảm bảo hiệu suất và độ bền của hệ thống. Phân loại phổ biến nhất dựa trên ba khía cạnh chính: vật liệu, kiểu kết nối và tiêu chuẩn.

Theo vật liệu

• Inox (Stainless Steel): Chuyên dụng cho các môi trường hóa chất ăn mòn, thực phẩm hoặc y tế nhờ đặc tính chống oxy hóa vượt trội.

• Đồng (Copper): Thường dùng cho các hệ thống cấp thoát nước sạch dân dụng, hệ thống xử lý nước thải.

• Nhựa (PVC, UPVC): Phù hợp cho các hệ thống ống nhựa, có ưu điểm nhẹ, dễ thi công và chống ăn mòn hóa chất tốt nhưng khả năng chịu nhiệt và áp suất thấp hơn kim loại.

• Thép (CS): Là loại phổ biến nhất nhờ sự cân bằng giữa chi phí và độ bền. Thường dùng cho các môi trường không ăn mòn như hệ thống cấp thoát nước sạch, khí nén.

Theo kiểu kết nối

• Ren (Threaded): Male end và female end được kết nối với ống bằng ren. Phù hợp cho các khu vực dễ cháy nổ, nơi việc hàn điện bị hạn chế.

• Hàn (Socket Weld): Male end và female end được kết nối với ống bằng phương pháp hàn. Loại này chịu được áp suất cực cao và rung động mạnh, thường thấy trong các nhà máy lọc dầu.

Theo tiêu chuẩn

• BSP (British Standard Pipe): Tiêu chuẩn Anh, phổ biến trong ngành dầu khí và hóa chất.

• NPT (National Pipe Thread): Tiêu chuẩn Mỹ, được áp dụng rộng rãi tại Bắc Mỹ và một số quốc gia ở châu Á, châu Úc.

Khi nào dùng từng loại: Nếu môi trường làm việc chỉ yêu cầu độ bền cơ học cơ bản, thép carbon là lựa chọn kinh tế. Tuy nhiên, nếu hệ thống tiếp xúc với chất lỏng hoặc khí có tính ăn mòn, inox là bắt buộc để ngăn ngừa gỉ sét và nhiễm bẩn. Trong các môi trường ăn mòn cực độ, thép carbon mạ kẽm có thể là một giải pháp tạm thời, nhưng inox vẫn là lựa chọn bền vững nhất.

Thông số kỹ thuật khớp nối rắc co chuẩn quốc tế

Để đảm bảo việc lắp đặt chính xác và hệ thống vận hành kín kẽ, bạn cần nắm vững các thông số kỹ thuật cơ bản của một bộ khớp nối rắc co. Một điểm lưu ý cốt lõi là sự đồng bộ giữa khớp nối rắc co và ống được kết nối.

Các thông số kỹ thuật quan trọng bao gồm:

• Size: Đường kính danh nghĩa của ống, quyết định kích thước tổng thể của khớp nối rắc co. (1/2", 1", 2"…)

• Thread Type: Loại ren, quyết định kiểu kết nối giữa khớp nối rắc co và ống. (BSP, NPT)

• Pressure Rating: Khả năng chịu áp lực của khớp nối rắc co.

• Material: Vật liệu chế tạo khớp nối rắc co.

Ví dụ: Một khớp nối rắc co 1 inch có thể có các thông số kỹ thuật như sau:

• Size: 1 inch

• Thread Type: BSP

• Pressure Rating: 16 bar

• Material: Inox 304

Giải thích thông số: Sai ren (ví dụ: dùng khớp nối rắc co ren BSP cho ống ren NPT) sẽ dẫn đến việc không thể luồn bu lông, khiến hệ thống không thể kết nối. Thêm vào đó, ngay cả khi có cùng một size (ví dụ: 1 inch), các thông số OD, PCD và số lỗ bu lông có thể khác nhau đáng kể giữa PN10, PN16 và PN25. Việc sử dụng sai tiêu chuẩn giữa hai thành phần này sẽ dẫn đến việc không lắp được hoặc tệ hơn là gây ra rò rỉ dưới áp lực.

So sánh khớp nối rắc co với coupling và flange

Sự lựa chọn giữa khớp nối rắc co và các loại coupling hay flange phụ thuộc lớn vào yêu cầu về độ cứng và sự linh hoạt của hệ thống.

• Khớp nối rắc co: Mang lại sự linh hoạt tối đa nhờ khả năng xoay mặt bích quanh ống. Điều này cực kỳ hữu ích trong các không gian hẹp hoặc khi vị trí các lỗ bu lông khó căn chỉnh.

• Coupling: Là loại khớp nối cố định, không có tính năng xoay như khớp nối rắc co.coupling thường có giá thành thấp hơn khớp nối rắc co và phù hợp cho các hệ thống không yêu cầu tháo lắp thường xuyên.

• Flange: Có khả năng chịu tải cao hơn khớp nối rắc co và coupling nhờ sử dụng hệ thống bu lông và đai ốc. Tuy nhiên, flange có thiết kế cồng kềnh hơn và đòi hỏi nhiều không gian để lắp đặt.

Insight: khớp nối rắc co phù hợp nhất cho các hệ thống đường ống nhỏ – linh hoạt, nơi sự tháo lắp dễ dàng là một yêu cầu. Tuy nhiên, đối với các ứng dụng chịu áp lực cực cao, weld neck flange vẫn là lựa chọn ưu việt hơn. coupling thường có giá thành thấp hơn khớp nối rắc co và phù hợp cho các hệ thống không yêu cầu tháo lắp thường xuyên.

Khi nào nên dùng khớp nối rắc co?

Tính linh hoạt của khớp nối rắc co khiến nó trở thành lựa chọn hàng đầu trong nhiều tình huống và hệ thống cụ thể, đặc biệt là khi sự tháo lắp dễ dàng là một yêu cầu.

Các hệ thống thường sử dụng bao gồm:

• Nước: Cho phép tháo lắp dễ dàng các đoạn ống hoặc thiết bị để vệ sinh hoặc thay thế mà không cần cắt ống.

• Khí: Đảm bảo khả năng vệ sinh định kỳ dễ dàng, đáp ứng các tiêu chuẩn vệ sinh an toàn.

• HVAC: Dùng cho các đường ống chiller, ống nước ngưng trong các tòa nhà cao tầng và trung tâm thương mại.

• Công Nghiệp Nhẹ: Thường được dùng cho các hệ thống chịu áp suất trung bình đến thấp, không thích hợp cho các môi trường có áp suất và nhiệt độ cực cao.

Các tình huống cụ thể:

• Cần Bảo Trì Thường Xuyên: Tính năng xoay cho phép tháo lắp nhanh chóng hơn so với các phương pháp hàn cố định.

• Không Thể Xoay Ống: Trong các không gian chật hẹp, việc xoay đai ốc giúp dễ dàng khớp các đầu nối mà không cần di chuyển cả đoạn ống.

Những sai lầm "đắt giá" khi chọn khớp nối rắc co

Mặc dù có nhiều ưu điểm, việc sử dụng khớp nối rắc co không đúng cách có thể dẫn đến những hậu quả nghiêm trọng về an toàn và hiệu suất hệ thống.

Các sai lầm phổ biến nhất:

1. Chọn Sai Ren (BSP vs NPT): Đây là lỗi phổ biến nhất. Khách hàng mua khớp nối rắc co ren BSP để lắp vào ống ren NPT. Kết quả là male end và female end bị biến dạng dưới áp lực, gây rò rỉ nghiêm trọng.

2. Chọn Sai Vật Liệu: Dùng thép carbon cho môi trường ăn mòn hoặc nhựa cho nhiệt độ cao là một lỗi cơ bản.

3. Không Kiểm Tra Áp Suất: Bỏ qua thông số áp suất: Lắp bích mỏng (PN10) vào hệ thống bơm áp cao (PN25) dẫn đến hiện tượng mặt bích bị cong vênh dưới áp lực, gây rò rỉ nghiêm trọng.

Hậu quả: Tất cả các sai lầm trên đều dẫn đến một hoặc hai hậu quả chính: rò rỉ chất lỏng/khí gây nguy hiểm và hỏng kết nối khớp nối rắc co và ống, gây lãng phí thời gian và chi phí.

Checklist: Cách chọn khớp nối rắc co chuẩn chuyên gia

Để đảm bảo bạn chọn đúng loại khớp nối rắc co cho dự án của mình, hãy áp dụng một checklist chặt chẽ trước khi mua hàng.

Checklist chi tiết:

• Chọn Đúng Kích Thước: Phải là kích thước DN tương ứng với đường kính ngoài của ống.

• Xác Định Loại Ren (BSP/NPT): Kiểm tra xem ống có ren BSP hay NPT.

• Chọn Vật Liệu Phù Hợp: Lựa chọn thép carbon, inox hoặc gang dựa trên môi trường làm việc.

• Kiểm Tra Áp Suất: Đảm bảo khả năng chịu áp lực của khớp nối rắc co (PN / Class) đáp ứng yêu cầu vận hành.

• Xác Định Môi Trường Sử Dụng: Lựa chọn khớp nối rắc co có khả năng chịu nhiệt và áp suất phù hợp.

Lưu ý quan trọng khi thi công và lắp đặt

Quy trình lắp đặt chính xác là yếu tố quyết định để đảm bảo hệ thống không bị rò rỉ và vận hành ổn định.

Các lưu ý chính khi lắp đặt:

1. Siết Vừa Đủ Lực: Không siết quá chặt, có thể làm male end và female end bị biến dạng hoặc nứt vỡ.

2. Dùng Băng Tan/PTFE: Giúp tăng độ kín khít và ngăn ngừa sự biến dạng của male end và female end dưới áp lực.

3. Không Siết Lệch: Tránh siết đai ốc quá chặt trên một male end hoặc female end, có thể làm male end và female end bị biến dạng hoặc nứt vỡ.

FAQ – Những câu hỏi thường gặp về khớp nối rắc co

1. Pipe union khác coupling như thế nào?

Union tháo được, coupling cố định. Pipe union cho phép bạn dễ dàng tháo rời các đoạn ống hoặc thiết bị để vệ sinh hoặc thay thế kiện mà không cần cắt ống. coupling thường có giá thành thấp hơn pipe union và phù hợp cho các hệ thống không yêu cầu tháo lắp thường xuyên.

2. Có cần xoay ống khi dùng union không?

Không. Thiết kế của pipe union cho phép bạn siết chặt đai ốc quanh male end và female end, giúp tiết kiệm thời gian và công sức.

3. BSP và NPT khác gì?

Khác tiêu chuẩn ren. BSP và NPT là hai tiêu chuẩn ren phổ biến được áp dụng rộng rãi tại các quốc gia khác nhau.

4. Có dùng cho áp suất cao không?

Có, nếu chọn đúng loại. Nếu hệ thống của bạn chịu áp lực cực cao, weld neck flange vẫn là lựa chọn ưu việt hơn.

Kết luận

Pipe union là phụ kiện nối ống thông minh, mang lại sự linh hoạt đáng kể trong quá trình lắp đặt và bảo trì. Khả năng kết nối và tháo rời đường ống dễ dàng mà không cần xoay toàn bộ ống giúp tiết kiệm thời gian và công sức, đặc biệt là khi làm việc với ống có kích thước lớn hoặc trong không gian hẹp. Việc hiểu rõ về tiêu chuẩn, vật liệu và quy trình lắp đặt không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn loại bỏ các rủi ro rò rỉ, cháy nổ trong quá trình vận hành.

Nếu bạn đang phân vân chưa biết chọn loại pipe union nào cho công trình của mình, hãy liên hệ với các đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu. Đừng để một sai sót nhỏ trong việc chọn vật liệu hay tiêu chuẩn mặt bích làm ảnh hưởng đến tiến độ của cả một dự án lớn của pipe union.
