Dummy Flange Là Gì? Giải Pháp Bịt Kín Và Thử Nghiệm Hệ Thống Đường Ống Chuyên Nghiệp

Trong thiết kế và vận hành hệ thống đường ống công nghiệp (Piping System), việc kiểm soát dòng chảy và đảm bảo an toàn tại các điểm đầu cuối là ưu tiên hàng đầu. Thực tế, trong quá trình thi công hoặc bảo trì, luôn có những đoạn ống cần được bịt kín tạm thời để thử áp hoặc ngăn dòng chảy để lắp đặt thiết bị. Lúc này, flange xuất hiện như một thành phần kỹ thuật thiết yếu.

Tuy nhiên, một vấn đề phổ biến là các kỹ sư trẻ hoặc nhân viên thu mua thường nhầm lẫn giữa flange và blind flange (mặt bích mù). Sự nhầm lẫn này không chỉ dừng lại ở tên gọi mà còn dẫn đến việc chọn sai định mức áp suất hoặc vật liệu, gây ra rò rỉ nghiêm trọng, thậm chí nổ hệ thống dưới áp lực lớn. Bài viết này sẽ phân tích chuyên sâu về flange để giúp bạn hiểu đúng công dụng và cách lựa chọn thiết bị này một cách chuẩn xác nhất.

Kiến thức nền: Dummy flange là gì?

1. Định nghĩa và chức năng kỹ thuật

Dummy là một loại mặt bích đặc, không có lỗ thoát ở giữa, được sử dụng để bịt kín các đầu ống, van hoặc vòi phun của bình áp suất. Trong ngôn ngữ kỹ thuật, nó đóng vai trò như một "nắp chặn" cơ khí cứng vững, cho phép đóng tạm thời hoặc cách ly một phần của hệ thống đường ống.

Các chức năng cốt lõi của flange bao gồm:

• Bịt kín dòng lưu chất: Chặn đứng hoàn toàn lưu chất tại các điểm chưa lắp đặt xong hoặc các nhánh ống dự phòng.

• Thử nghiệm áp suất (Hydrotest): Đây là ứng dụng quan trọng nhất. Nó được lắp vào đầu ống để tạo hệ thống kín, phục vụ việc kiểm tra độ bền và độ kín của mối hàn dưới áp lực cao.

• Hỗ trợ bảo trì: Giúp cách ly các đoạn ống cần sửa chữa mà không làm gián đoạn toàn bộ hệ thống vận hành.

2. Nguyên lý hoạt động

Nguyên lý vận hành của flange dựa trên liên kết bulong (bolted joint). Mặt bích này được ép chặt vào mặt bích đối ứng trên đường ống thông qua một bộ bulong và đai ốc. Để đạt được độ kín tuyệt đối, một vòng đệm (gasket) sẽ được đặt ở giữa hai bề mặt tiếp xúc.

Sức mạnh của flange nằm ở khả năng chịu lực. Vì không có lỗ thông, toàn bộ áp lực của dòng lưu chất sẽ đẩy trực tiếp vào tâm mặt bích. Do đó, thiết kế của nó phải tuân thủ nghiêm ngặt các tiêu chuẩn về độ dày và vật liệu để đảm bảo không bị biến dạng dưới áp suất vận hành của hệ thống.

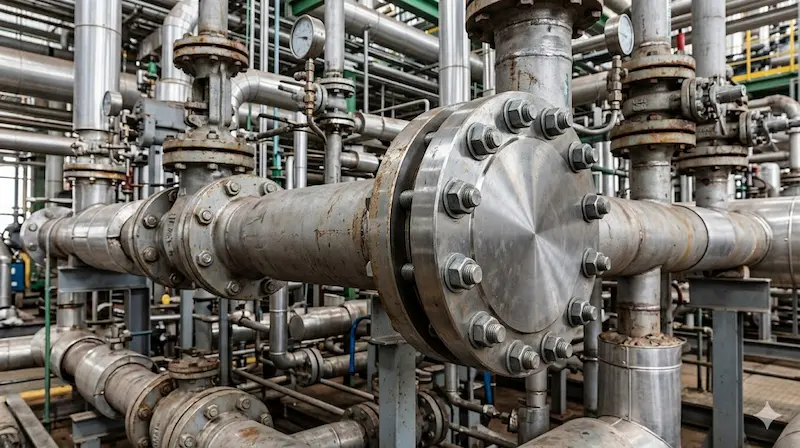

Phân tích chuyên sâu về Flange

1. Phân loại dummy flange phổ biến

Tùy thuộc vào yêu cầu của hệ thống pipeline, flange được phân loại dựa trên các tiêu chí cụ thể:

Theo kiểu bề mặt (Facing):

• Flat Face (FF): Bề mặt phẳng hoàn toàn, thường dùng cho các hệ thống áp suất thấp hoặc mặt bích bằng gang.

• Raised Face (RF): Có phần gờ nhô lên ở giữa để tập trung lực ép lên vòng đệm, giúp tăng khả năng làm kín ở áp suất cao.

• Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, chuyên dụng cho các hệ thống áp suất cực cao như ngành dầu khí.

Theo vật liệu cấu tạo:

• Carbon Steel (Thép carbon): Phổ biến nhất trong các hệ thống nước, hơi nóng hoặc khí nén vì chi phí thấp.

• Stainless Steel (Inox 304/316): Chuyên dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm yêu cầu vệ sinh cao.

• Alloy Steel (Thép hợp kim): Dành cho các hệ thống nhiệt độ cao và áp suất lớn đặc thù.

Theo tiêu chuẩn sản xuất:

Hầu hết các loại flange trên thị trường đều phải tuân thủ các tiêu chuẩn quốc tế như ASME/ANSI B16.5 (Mỹ), DIN (Đức) hoặc JIS (Nhật Bản) để đảm bảo khớp hoàn toàn với các lỗ bulong trên đường ống.

2. Thông số kỹ thuật quan trọng không thể bỏ qua

Việc chọn sai thông số kỹ thuật là nguyên nhân trực tiếp dẫn đến mất an toàn lao động. Bạn cần đặc biệt lưu ý:

• Kích thước (Size): Phải tương ứng với đường kính định danh của ống (từ DN15 đến DN600 hoặc lớn hơn).

• Định mức áp suất (Pressure Rating): Class 150, 300, 600... hoặc PN10, PN16, PN25.

• Độ dày (Thickness): flange thường dày hơn các loại bích thông thường để chịu lực đẩy trực tiếp tại tâm bích.

• Sơ đồ lỗ bulong (Bolt hole pattern): Số lượng và khoảng cách lỗ bulong phải khớp tuyệt đối với mặt bích đang chờ trên ống.

Nhấn mạnh: Việc sử dụng một mặt bích có định mức áp suất (Class) thấp hơn áp suất thử nghiệm có thể dẫn đến hiện tượng nứt gãy kim loại, cực kỳ nguy hiểm trong quá trình hydrotest.

3. So sánh flange và blind flange

Dù có hình dáng tương đồng, nhưng trong thực tế vận hành, hai thuật ngữ này có sự phân hóa nhẹ về mục đích sử dụng:

Giải thích chuyên sâu: flange thường được coi là công cụ kỹ thuật trong giai đoạn thi công. Nó giúp các kỹ sư linh động đóng/mở các đoạn ống để kiểm tra chất lượng mối hàn trước khi đưa hệ thống vào hoạt động chính thức.

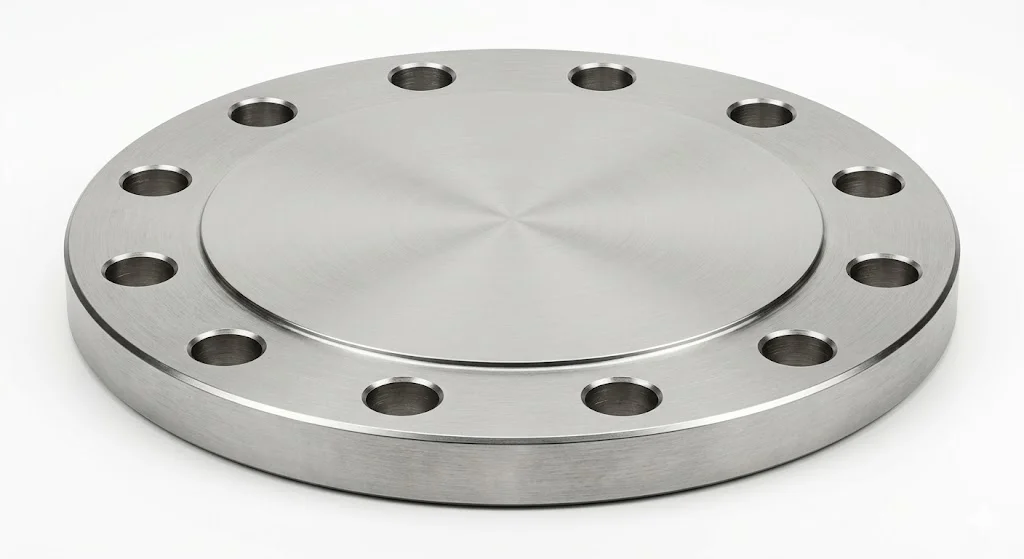

Ứng dụng thực tế của flange

1. Khi nào hệ thống của bạn cần flange?

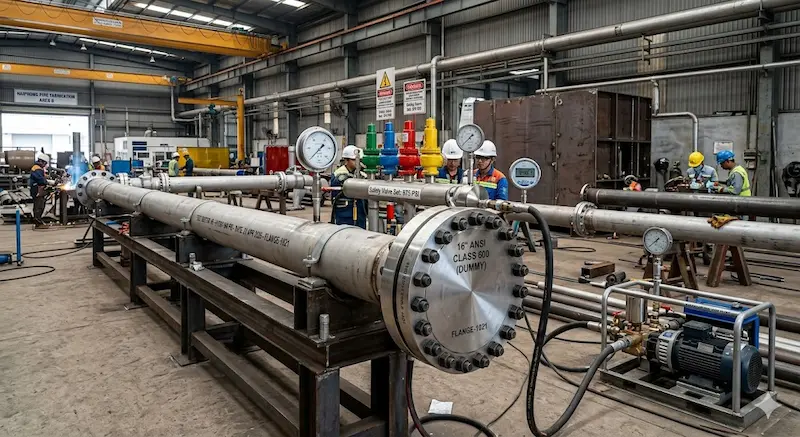

• Giai đoạn hydrotest: Khi toàn bộ pipeline đã hoàn thiện, flange được lắp ở các đầu mút để bơm nước và tăng áp, kiểm tra độ kín của toàn bộ hệ thống.

• Bảo trì định kỳ: Khi cần tháo rời một đoạn van hoặc thiết bị để sửa chữa, người ta lắp flange vào đầu ống còn lại để ngăn dòng lưu chất tràn ra ngoài.

• Xây dựng theo giai đoạn: Trong các dự án lớn, khi nhánh ống A đã xong nhưng nhánh B chưa thi công, flange sẽ bịt đầu nhánh A để hệ thống vẫn có thể vận hành một phần.

2. Những sai lầm thường gặp và hệ quả nghiêm trọng

• Nhầm lẫn tiêu chuẩn: Lắp mặt bích chuẩn ANSI vào đường ống chuẩn DIN. Dù đường kính ngoài có thể tương đương nhưng lỗ bulong sẽ lệch nhau, dẫn đến việc phải khoan thêm lỗ làm yếu cấu trúc mặt bích.

• Chọn sai vật liệu vòng đệm (Gasket): Sử dụng gasket cao su cho hệ thống hóa chất mạnh khiến vòng đệm bị mủn, gây rò rỉ áp suất trong quá trình thử nghiệm.

• Siết bulong không đồng đều: Điều này tạo ra lực ép không cân bằng trên bề mặt bích, làm vênh flange và gây rò rỉ tại điểm ép yếu nhất.

Hệ quả: Không chỉ gây thất thoát lưu chất hay hỏng hóc thiết bị, việc mất an toàn áp suất có thể gây tai nạn lao động nghiêm trọng cho đội ngũ kỹ thuật.

Checklist: Hướng dẫn lựa chọn và lắp đặt chuẩn xác

1. Cách chọn flange "đúng ngay từ đầu"

•  Xác định thông số ống: Đường kính ngoài, độ dày thành ống.

•  Kiểm tra tiêu chuẩn hệ thống: ANSI, DIN hay JIS?

•  Xác định áp suất làm việc và áp suất thử: Chọn Class/PN dựa trên áp suất lớn nhất mà mặt bích phải chịu.

•  Lựa chọn vật liệu: Phù hợp với tính chất hóa học của lưu chất (ăn mòn, nhiệt độ).

•  Kiểu bề mặt: RF là lựa chọn phổ biến và an toàn cho đa số ứng dụng công nghiệp.

2. Quy trình lắp đặt kỹ thuật

1. Vệ sinh bề mặt: Đảm bảo mặt bích và gasket sạch bụi bẩn, gỉ sét.

2. Đặt gasket: Đặt vòng đệm vào chính giữa gờ (Raised Face) của bích.

3. Căn chỉnh: Đảm bảo hai mặt bích song song, lỗ bulong trùng khớp.

4. Siết bulong: Thực hiện siết theo sơ đồ hình sao hoặc hình chéo để lực ép tản đều. Không siết quá lực ở một bulong duy nhất ngay từ đầu.

5. Kiểm tra: Sau khi lắp, tiến hành bơm áp suất thấp để kiểm tra độ kín trước khi tăng lên áp suất hydrotest.

3. Lưu ý bảo trì và tái sử dụng

• Sau mỗi lần thử áp, cần kiểm tra độ phẳng của flange. Nếu có dấu hiệu cong vênh hoặc nứt, tuyệt đối không tái sử dụng.

• Bảo quản mặt bích ở nơi khô ráo, bôi mỡ bảo quản để tránh gỉ sét lỗ bulong.

FAQ: Những câu hỏi thường gặp về flange

1. flange có thể thay thế hoàn toàn cho blind flange không?

Về mặt hình học và kỹ thuật cơ bản, chúng có thể thay thế nhau. Tuy nhiên, nếu dùng để đóng vĩnh viễn, người ta gọi là blind flange. Nếu dùng cho mục đích kỹ thuật tạm thời, người ta gọi là flange.

2. Tại sao flange thường dày hơn mặt bích cổ cao (welding neck)?

Vì nó chịu áp lực trực tiếp lên toàn bộ diện tích bề mặt không có điểm tựa ở giữa, trong khi bích cổ cao có đoạn ống chia sẻ lực.

3. Có thể tái sử dụng flange bao nhiêu lần?

Không có số lượng cụ thể, phụ thuộc vào áp suất làm việc. Sau mỗi lần dùng, cần đo lại độ phẳng bề mặt và kiểm tra khuyết tật bằng mắt thường hoặc phương pháp thẩm thấu (PT).

4. Giá của flange phụ thuộc vào yếu tố nào?

Giá thành được quyết định bởi 3 yếu tố: Kích thước (Size), Định mức áp suất (Class) và Vật liệu (Thép Carbon thường rẻ hơn nhiều so với Inox 316).

Kết luận

Dummy không đơn thuần chỉ là một miếng kim loại bịt đầu ống, mà là "người gác cửa" an toàn cho toàn bộ hệ thống đường ống công nghiệp. Việc hiểu rõ sự khác biệt giữa nó và các loại mặt bích khác, cũng như tuân thủ nghiêm ngặt các thông số kỹ thuật khi lựa chọn, sẽ giúp bạn tối ưu hóa quy trình thi công và bảo trì Dummy flange.
