Hướng Dẫn Toàn Diện Về Flange BS4504: Tiêu Chuẩn, Phân Loại Và Ứng Dụng Chuyên Sâu

Trong các hệ thống đường ống công nghiệp, flange BS4504 (mặt bích tiêu chuẩn Anh) đóng vai trò là "mắt xích" then chốt, giúp kết nối các đoạn ống, van và thiết bị một cách chắc chắn và kín kẽ. Tuy nhiên, việc lựa chọn sai loại mặt bích không chỉ gây khó khăn cho việc lắp đặt mà còn có thể dẫn đến rò rỉ dưới áp lực cao, ảnh hưởng nghiêm trọng đến an toàn và hiệu suất hệ thống. Bài viết này sẽ phân tích chuyên sâu từ góc nhìn của một chuyên gia kỹ thuật, cung cấp cho bạn kiến thức toàn diện để lựa chọn và sử dụng mặt bích tiêu chuẩn Anh một cách chính xác nhất.

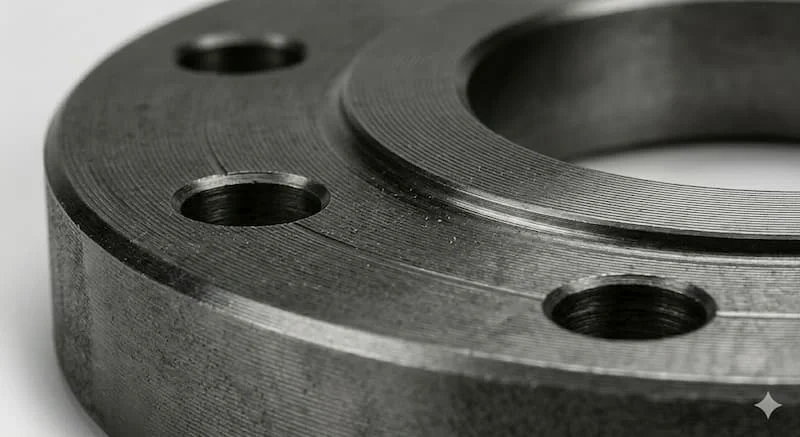

Phân loại flange BS4504 phổ biến

Việc lựa chọn đúng loại mặt bích tiêu chuẩn Anh là yếu tố quyết định đến hiệu suất và độ bền của hệ thống. Phân loại phổ biến nhất dựa trên ba khía cạnh chính: áp suất, kiểu mặt bích và vật liệu.

Theo áp suất (PN - Pressure Nominal)

Đây là thông số kỹ thuật quan trọng nhất, thể hiện khả năng chịu tải trọng của mặt bích ở nhiệt độ làm việc tiêu chuẩn.

• PN10: Phù hợp cho các hệ thống có áp suất làm việc tối đa 10 bar, thường thấy trong các ứng dụng cấp thoát nước sạch dân dụng, hệ thống xử lý nước thải.

• PN16: Có khả năng chịu tải cao hơn, lên tới 16 bar. Loại này rất phổ biến trong các hệ thống PCCC, HVAC và các trục chính trong nhà máy công nghiệp.

• PN25: Dành cho các hệ thống chịu áp suất lớn hơn (lên tới 25 bar), đòi hỏi độ cứng và độ dày mặt bích cao hơn.

Theo kiểu mặt bích (Kiểu kết nối)

Lựa chọn kiểu mặt bích phụ thuộc lớn vào phương pháp kết nối và yêu cầu về độ cứng của hệ thống:

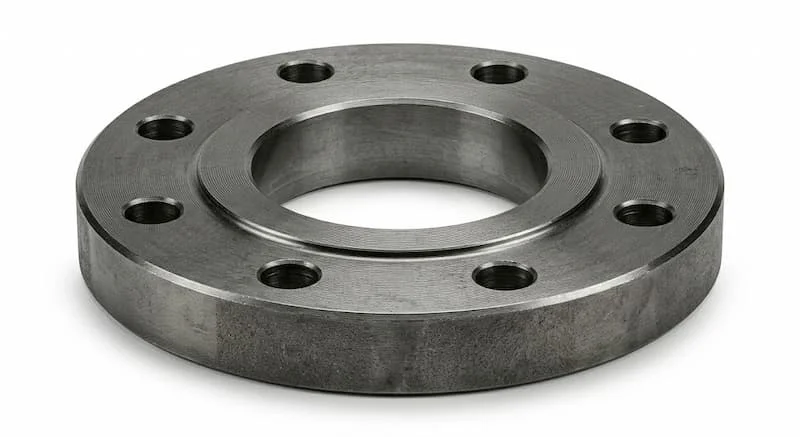

• Slip-On Flange (Bích rỗng): Ống được đút vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá rẻ nhưng khả năng chịu áp lực kém hơn loại cổ cao.

• Weld Neck Flange (Bích cổ cao): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu được áp suất cực cao và rung động mạnh, thường thấy trong các nhà máy lọc dầu.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa chờ để mở rộng hệ thống sau này.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren thay vì hàn. Phù hợp cho các khu vực dễ cháy nổ, nơi việc hàn điện bị hạn chế.

Theo vật liệu

• Thép Carbon (CS): Là loại phổ biến nhất nhờ sự cân bằng giữa chi phí và độ bền. Thường dùng cho các môi trường không ăn mòn như hệ thống cấp thoát nước sạch, khí nén.

• Inox (Stainless Steel): Chuyên dụng cho các môi trường khắc nghiệt. Inox 316 có khả năng chống ăn mòn hóa chất vượt trội so với thép carbon, phù hợp cho ngành thực phẩm, hóa chất.

• Gang (Cast Iron): Thường dùng cho các ứng dụng có áp suất và nhiệt độ thấp, hoặc các hệ thống ống gang hiện có.

Khi nào dùng PN10 vs PN16: Nếu môi trường làm việc chỉ yêu cầu độ bền cơ học cơ bản ở áp suất thấp, thép carbon PN10 là lựa chọn kinh tế. Tuy nhiên, nếu hệ thống vận hành liên tục ở áp suất cao hoặc cần đảm bảo an toàn tuyệt đối như trong hệ thống PCCC, mặt bích tiêu chuẩn Anh PN16 là bắt buộc. Sở dĩ thông số PN ảnh hưởng trực tiếp đến độ dày mặt bích là do khả năng chịu tải được quyết định bởi diện tích mặt cắt ngang của kim loại. PN càng cao, mặt bích càng dày để chịu được lực momen xoắn lớn từ bu lông.

Bảng thông số mặt bích tiêu chuẩn Anh chuẩn quốc tế

Để đảm bảo việc lắp đặt chính xác và hệ thống vận hành kín kẽ, bạn cần nắm vững các thông số kỹ thuật cơ bản của một bộ mặt bích tiêu chuẩn Anh. Một điểm lưu ý cốt lõi là sự đồng bộ giữa mặt bích và ống được kết nối.

Các thông số kỹ thuật quan trọng bao gồm:

• DN: Đường kính danh nghĩa của ống, quyết định kích thước tổng thể của mặt bích.

• OD (Đường Kính Ngoài): Kích thước toàn bộ của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số cực kỳ quan trọng; nếu PCD không khớp, bu lông sẽ không thể luồn qua.

• Số Lỗ Bu Lông: Số lượng bu lông cần thiết để kết nối mặt bích.

• Bulong: Kích thước của bu lông tương ứng.

Dưới đây là một ví dụ về thông số kỹ thuật cơ bản cho mặt bích tiêu chuẩn Anh DN100 PN16:

• OD: ~220 mm

• PCD: ~180 mm

• Số Lỗ: 8

• Bulong: M16

Giải thích thông số: Sai PCD (dù chỉ vài mm) sẽ dẫn đến việc không thể luồn bu lông, khiến hệ thống không thể kết nối. Thêm vào đó, ngay cả khi có cùng một DN (ví dụ: DN100), các thông số OD, PCD và số lỗ bu lông có thể khác nhau đáng kể giữa PN10, PN16 và PN25. Việc sử dụng sai tiêu chuẩn giữa hai thành phần này sẽ dẫn đến việc không lắp được hoặc tệ hơn là gây ra rò rỉ dưới áp lực.

So sánh BS4504 với DIN và ANSI: Tại sao không thể thay thế trực tiếp?

Sự lựa chọn giữa mặt bích tiêu chuẩn Anh, DIN và ANSI phụ thuộc lớn vào yêu cầu về độ cứng, sự linh hoạt của hệ thống và tiêu chuẩn được áp dụng trong dự án.

• Flange BS4504: Tiêu chuẩn mặt bích của Anh, chủ yếu áp dụng cho thị trường Anh và một số quốc gia ở châu Á, châu Úc.

• Flange DIN (Tiêu chuẩn Đức): Tiêu chuẩn Châu Âu, rất phổ biến tại khu vực này.

• Flange ANSI (Mỹ): Tiêu chuẩn Mỹ, được áp dụng rộng rãi tại Bắc Mỹ và một số ngành công nghiệp cụ thể trên thế giới.

Insight: Mặc dù trông có vẻ giống nhau về hình dạng, mặt bích tiêu chuẩn Anh và các loại flange khác như DIN và ANSI không thể thay thế trực tiếp. Điểm khác biệt quan trọng nhất nằm ở hệ thống đo lường: BS4504 và DIN dùng hệ mét (ví dụ: PN16 chịu áp 16 bar), trong khi ANSI dùng hệ inch và Class (ví dụ: Class 150 tương đương áp suất làm việc khoảng 20 bar). Ngay cả khi có cùng mức áp suất danh nghĩa, kích thước chi tiết và tâm lỗ bu lông vẫn có thể khác nhau, khiến việc kết nối trực tiếp là không thể thực hiện.

Khi nào nên dùng mặt bích tiêu chuẩn Anh?

Tiêu chuẩn mặt bích tiêu chuẩn Anh vẫn giữ một vị trí quan trọng trong nhiều tình huống và hệ thống cụ thể, đặc biệt là khi sự tháo lắp dễ dàng là một yêu cầu.

Các hệ thống thường sử dụng bao gồm:

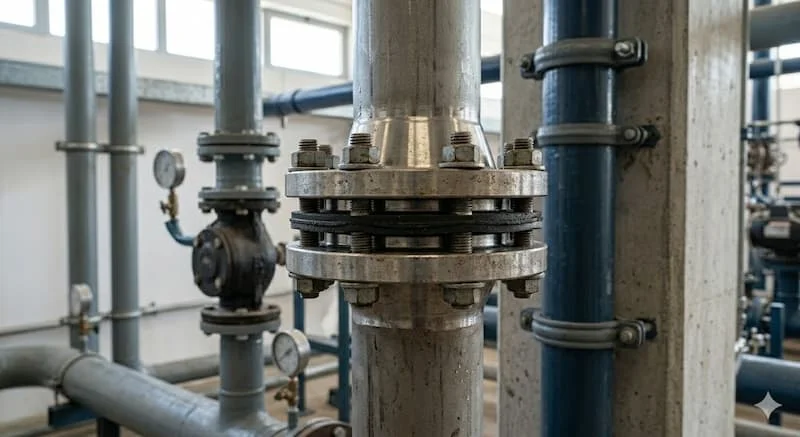

• Hệ Thống Cấp Thoát Nước: Phổ biến trong các hệ thống cấp nước sạch đô thị, hệ thống thoát nước mưa và nước thải.

• Hệ Thống PCCC: Thích hợp cho các đường ống trục chính lên các tầng, nơi cần đảm bảo an toàn tuyệt đối.

• Hệ Thống HVAC: Dùng cho các đường ống chiller, ống nước ngưng trong các tòa nhà cao tầng và trung tâm thương mại.

• Công Nghiệp nhẹ: Thường được dùng cho các hệ thống chịu áp suất trung bình đến thấp, không thích hợp cho các môi trường có áp suất và nhiệt độ cực cao.

Các tình huống cụ thể:

• Dự Án Theo Tiêu Chuẩn Anh: Khi dự án được thiết kế và xây dựng theo các tiêu chuẩn của Anh.

• Hệ Thống PN: Khi hệ thống đã được thiết kế và vận hành theo hệ thống áp suất PN.

Những sai lầm "đắt giá" khi lựa chọn mặt bích tiêu chuẩn Anh

Việc sử dụng mặt bích tiêu chuẩn Anh không đúng cách có thể dẫn đến những hậu quả nghiêm trọng về an toàn và hiệu suất hệ thống.

Các sai lầm phổ biến nhất:

1. Nhầm Lẫn Giữa PN10 Với PN16: Đây là lỗi phổ biến nhất. Khách hàng mua mặt bích PN10 để lắp vào hệ thống PN16. Kết quả là mặt bích mỏng (PN10) bị cong vênh dưới áp lực, gây rò rỉ nghiêm trọng.

2. Chọn Sai Tiêu Chuẩn (BS vs DIN): Lỗi này thường do sự nhầm lẫn giữa hai hệ tiêu chuẩn metric. Ngay cả khi có cùng PN, kích thước chi tiết vẫn có thể khác nhau, dẫn đến việc bu lông không khớp lỗ và hệ thống không thể kết nối.

3. Không Kiểm Tra PCD: Sai lệch PCD là lỗi "chết người" trong kỹ thuật. Sai PCD (dù chỉ vài mm) sẽ dẫn đến việc không thể luồn bu lông, khiến hệ thống không thể kết nối.

Hậu quả: Tất cả các sai lầm trên đều dẫn đến một hoặc hai hậu quả chính: rò rỉ chất lỏng/khí gây nguy hiểm và không lắp được hệ thống, gây lãng phí thời gian và chi phí.

Checklist: Cách chọn mặt bích tiêu chuẩn Anh chuẩn chuyên gia

Để đảm bảo bạn chọn đúng loại flange BS4504 cho dự án của mình, hãy áp dụng một checklist chặt chẽ trước khi mua hàng.

Checklist chi tiết:

• Xác Định Đúng DN: Phải là kích thước DN tương ứng với đường kính ngoài của ống.

• Chọn Đúng PN: Kiểm tra áp suất vận hành tối đa của hệ thống để chọn PN10, PN16 hay PN25.

• Kiểm Tra PCD & Số Lỗ: Xác nhận PCD và số lỗ bu lông trên mặt bích khớp hoàn toàn với thiết bị hiện có (van, bơm).

• Chọn Vật Liệu Phù Hợp: Lựa chọn thép carbon, inox hoặc gang dựa trên môi trường làm việc.

• Kiểm Tra Tiêu Chuẩn BS4504: Đảm bảo sản phẩm được sản xuất theo đúng tiêu chuẩn BS4504.

Lưu ý quan trọng khi thi công và lắp đặt

Kỹ thuật lắp đặt chính xác là yếu tố quyết định để đảm bảo hệ thống không bị rò rỉ và vận hành ổn định.

Các lưu ý chính khi lắp đặt:

1. Siết Bu Lông Theo Hình Sao (Đối Xứng): Không siết bu lông vòng tròn. Việc siết bu lông theo hình sao giúp lực ép phân bổ đều lên bề mặt gioăng, ngăn ngừa sự biến dạng và rò rỉ.

2. Dùng Gioăng (Gasket) Đúng PN: Lựa chọn gioăng phù hợp với vật liệu mặt bích, loại chất lỏng/khí và áp suất/nhiệt độ làm việc.

3. Siết Đều Bu Lông: Siết bu lông theo hình sao để lực ép phân bổ đều lên bề mặt gioăng, ngăn ngừa sự biến dạng và rò rỉ. Crucially, siết chặt từng bu lông theo thứ tự để đảm bảo độ nén của gioăng là đồng nhất trên toàn bộ bề mặt.

FAQ – Những câu hỏi thường gặp về flange BS4504

1. Flange BS4504 là gì?

Là tiêu chuẩn mặt bích của Anh, được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp.

2. PN10 và PN16 khác gì?

Khác áp suất chịu tải và kích thước. PN càng cao, khả năng chịu áp lực và nhiệt độ tối đa của hệ thống càng cao, đồng thời kích thước OD, PCD và độ dày mặt bích cũng có thể khác nhau.

3. BS4504 có thay bằng ANSI được không?

Không, vì khác tiêu chuẩn. Điểm khác biệt quan trọng nhất nằm ở hệ thống đo lường, PN khác Class, kích thước chi tiết và tâm lỗ bu lông vẫn có thể khác nhau, khiến việc kết nối trực tiếp là không thể thực hiện.

4. Làm sao biết đúng tiêu chuẩn?

Cách tốt nhất là tham khảo catalogue kỹ thuật của sản phẩm hoặc liên hệ với các đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu.

Kết luận

Flange BS4504 vẫn giữ một vị trí quan trọng trong nhiều tình huống và hệ thống cụ thể, đặc biệt là khi sự tháo lắp dễ dàng là một yêu cầu. Việc hiểu rõ về tiêu chuẩn, vật liệu và quy trình lắp đặt không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn loại bỏ các rủi ro rò rỉ, cháy nổ trong quá trình vận hành.

Nếu bạn đang phân vân chưa biết chọn loại flange BS4504 nào cho công trình của mình, hãy liên hệ với các đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu. Đừng để một sai sót nhỏ trong việc chọn vật liệu hay tiêu chuẩn mặt bích làm ảnh hưởng đến tiến độ của cả một dự án lớn của flange bs4504.
