Hướng Dẫn Toàn Tập Về Carbon Steel Blind Flanges: Lựa Chọn, Tiêu Chuẩn Và Ứng Dụng

Trong một hệ thống đường ống (pipeline) phức tạp, việc kiểm soát dòng chảy và đảm bảo an toàn tại các điểm kết thúc là bài toán sống còn. Hãy tưởng tượng bạn đang vận hành một hệ thống áp suất cao và cần bịt kín một đầu ống để bảo trì hoặc chờ mở rộng trong tương lai. Nếu lựa chọn sai loại mặt bích, hậu quả không chỉ là rò rỉ môi chất mà còn dẫn đến downtime (thời gian chết) kéo dài, gây tổn thất hàng tỷ đồng, thậm chí là tai nạn lao động nghiêm trọng.

Carbon steel blind flanges (mặt bích mù thép carbon) tưởng chừng là linh kiện đơn giản nhất trong hệ thống nhưng thực tế lại đòi hỏi sự hiểu biết sâu sắc về tiêu chuẩn kỹ thuật và khả năng chịu tải. Bài viết này sẽ giúp bạn hiểu rõ từ cấu tạo, phân loại đến cách chọn đúng mặt bích mù để tối ưu hóa chi phí và độ an toàn cho dự án.

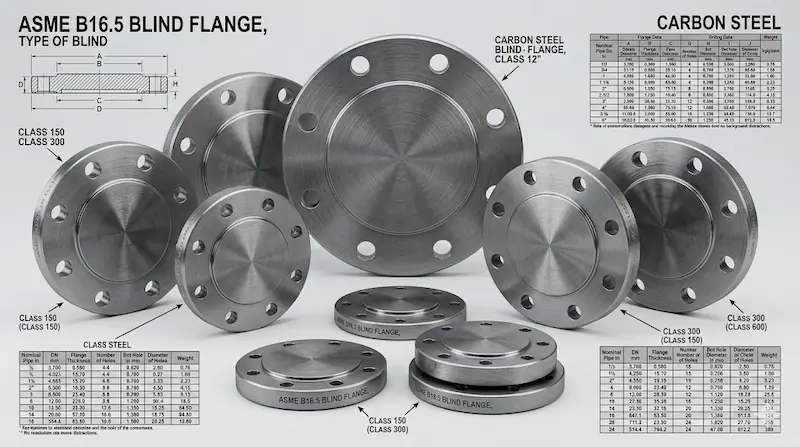

What Are Carbon Steel Blind Flanges?

Về cơ bản, blind flange (mặt bích mù) là một tấm đĩa kim loại tròn, phẳng, không có lỗ ở giữa (khác với slip-on hay welding neck flanges). Mục đích chính của nó là bịt kín đầu ống, các van hoặc miệng bình áp lực để ngăn chặn dòng chảy của lưu chất.

Tại sao vật liệu carbon steel (thép carbon) lại chiếm ưu thế? Câu trả lời nằm ở sự cân bằng giữa độ bền cơ học và hiệu quả kinh tế. Thép carbon có hàm lượng carbon được kiểm soát, mang lại khả năng chịu áp lực cực tốt và độ cứng bề mặt cao. Trong các hệ thống dẫn dầu, khí ga hoặc nước công nghiệp, mặt bích mù thép carbon đóng vai trò là "chốt chặn cuối cùng", cho phép các kỹ sư dễ dàng cách ly một phân đoạn đường ống hoặc mở rộng hệ thống trong tương lai mà không cần cắt bỏ mối hàn phức tạp.

How Do Blind Flanges Work?

Nguyên lý hoạt động của mặt bích mù dựa trên sự kết hợp giữa lực siết cơ học và vật liệu làm kín. Thay vì hàn chết như nắp bịt đầu ống (cap), blind flange được gắn vào mặt bích đối ứng (mating flange) thông qua hệ thống bulong và vòng đệm (gasket).

Khi siết chặt các bulong, vòng đệm giữa hai mặt bích sẽ bị nén lại, tạo thành một seal kín tuyệt đối. Khả năng chịu áp của bộ phận này không chỉ phụ thuộc vào độ dày của tấm thép mà còn dựa vào Pressure Class (như Class 150, 300, 600...). Trong điều kiện áp suất cao, mặt bích mù phải chịu áp lực thủy tĩnh tác động trực tiếp lên toàn bộ diện tích bề mặt. Do đó, thép carbon với đặc tính dẻo dai giúp linh kiện này hấp thụ các cú sốc áp suất mà không gây ra hiện tượng nứt vỡ đột ngột.

Types of Carbon Steel Blind Flanges

Để đáp ứng các yêu cầu khắt khe trong kỹ thuật, carbon steel blind flanges được phân loại dựa trên ba yếu tố chính: tiêu chuẩn thiết kế, cấp áp suất và bề mặt tiếp xúc.

Phân loại theo tiêu chuẩn quốc tế

• ANSI/ASME: Phổ biến nhất tại khu vực Mỹ và các hệ thống dầu khí toàn cầu (thường dùng chuẩn B16.5).

• DIN: Tiêu chuẩn của Đức, được dùng rộng rãi tại Châu Âu.

• JIS: Tiêu chuẩn Nhật Bản, thường thấy trong các hệ thống đóng tàu và hạ tầng tại Châu Á.

Phân loại theo Pressure Class

Cấp áp suất quyết định độ dày và số lượng lỗ bulong của mặt bích. Các cấp phổ biến bao gồm Class 150, 300, 600, 900, 1500 và 2500. Class càng cao, mặt bích càng dày để chống lại sự biến dạng dưới áp lực cực lớn.

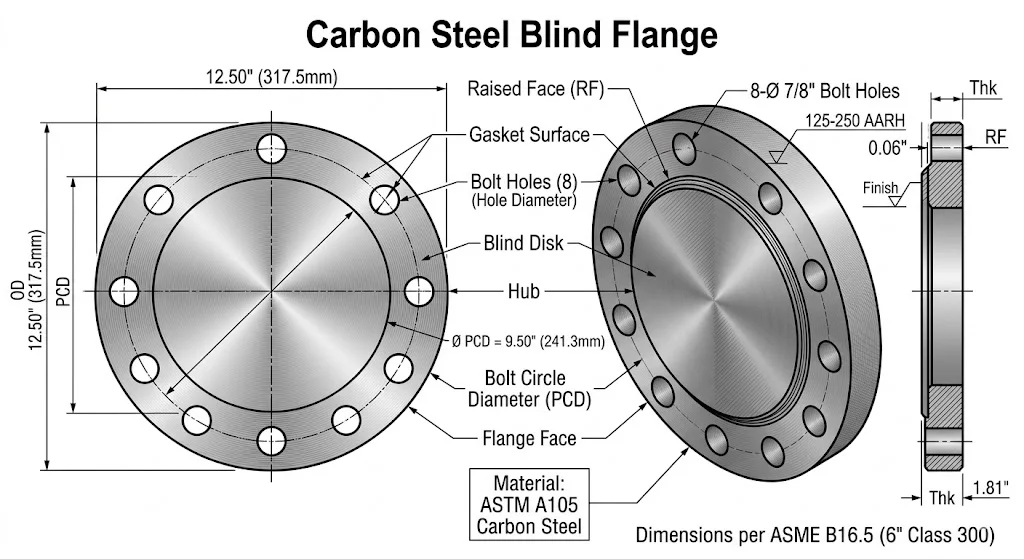

Phân loại theo bề mặt (Facing)

• RF (Raised Face): Có một phần gờ nhô lên ở giữa để tập trung áp lực lên vòng đệm. Đây là loại phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp thông thường.

• RTJ (Ring Type Joint): Có rãnh cắt đặc biệt để đặt vòng đệm kim loại hình nhẫn. RTJ được ưu tiên cho môi trường áp suất cực cao và nhiệt độ lớn vì nó tạo ra sự liên kết kim loại-kim loại vô cùng bền vững.

Specifications & Standards Explained

Việc đọc hiểu các thông số kỹ thuật là bước then chốt để tránh các sai hỏng trong lắp đặt. Các tiêu chuẩn vật liệu phổ biến nhất cho mặt bích mù thép carbon bao gồm:

• ASTM A105: Thép carbon rèn cho các ứng dụng ở nhiệt độ môi trường và nhiệt độ cao. Đây là loại "quốc dân" trong ngành đường ống.

• ASTM A350 LF2: Thép carbon dành riêng cho môi trường nhiệt độ thấp (low temperature), đảm bảo tính dẻo dai, không bị giòn gãy khi gặp lạnh.

Về kích thước, bạn cần chú ý đến NPS (Nominal Pipe Size) và ASME B16.5 (cho kích thước từ 1/2" đến 24") hoặc ASME B16.47 (cho các đường ống lớn hơn 26").

Lưu ý chuyên gia: Việc khớp hoàn toàn Spec giữa mặt bích mù và đường ống hiện tại là bắt buộc. Một sai lệch nhỏ về tiêu chuẩn (ví dụ lắp lẫn giữa chuẩn DIN và ANSI) sẽ dẫn đến việc lệch tâm lỗ bulong hoặc không thể làm kín bề mặt, gây ra failure ngay khi vận hành thử nghiệm.

Carbon Steel vs Stainless Steel Blind Flanges

Lựa chọn giữa thép carbon và thép không gỉ (stainless steel) luôn là bài toán cân não về ngân sách và kỹ thuật.

Bạn nên chọn carbon steel khi hệ thống vận hành với các môi chất không có tính ăn mòn hóa học cao hoặc khi ngân sách dự án bị hạn chế. Tuy nhiên, nếu đường ống dẫn các loại hóa chất mạnh hoặc đặt tại môi trường biển, thép carbon sẽ nhanh chóng bị oxy hóa trừ khi được bảo vệ bởi lớp mạ kẽm hoặc sơn epoxy chuyên dụng.

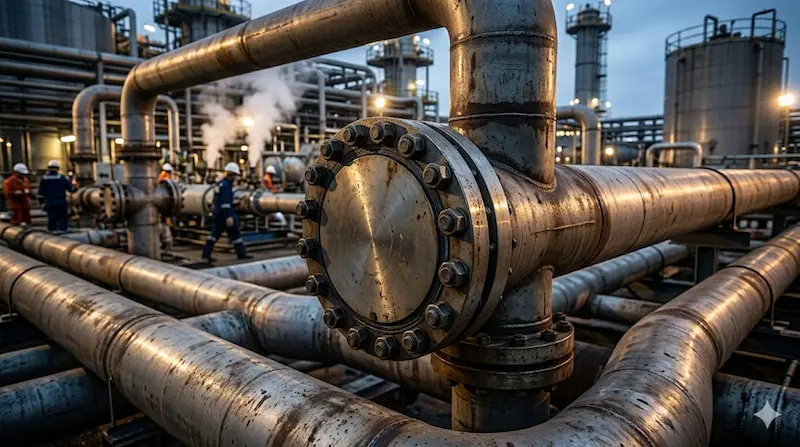

Common Applications in Industry

Trong thực tế, carbon steel flanges xuất hiện trong hầu hết các phân đoạn của chuỗi cung ứng công nghiệp:

1. Dầu khí (Oil & Gas): Dùng để bịt các đầu chờ trên giàn khoan hoặc trạm chiết rót, nơi áp suất luôn ở mức cực đại.

2. Nhà máy điện (Power Plants): Hệ thống hơi nước áp lực cao yêu cầu các mặt bích mù bằng thép rèn A105 để đảm bảo an toàn tuyệt đối.

3. Xử lý nước (Water Treatment): Sử dụng tại các điểm cuối của hệ thống phân phối nước đô thị hoặc các bể lọc áp lực.

4. Kiểm tra hệ thống (Pressure Testing): Đây là ứng dụng phổ biến nhất. Trước khi đưa vào vận hành, các kỹ sư dùng mặt bích mù để cô lập từng đoạn ống, sau đó bơm nước/khí để kiểm tra độ kín của toàn bộ hệ thống.

When Should You Use a Blind Flange?

Nhiều người thường phân vân giữa việc dùng Blind Flange, Valve hay Weld Cap. Hãy dùng mặt bích mù khi:

• Bạn cần cách ly tạm thời một phần hệ thống để sửa chữa mà không muốn làm gián đoạn toàn bộ quy trình.

• Bạn có kế hoạch mở rộng đường ống (future expansion) trong tương lai gần; việc tháo mặt bích mù ra dễ dàng hơn nhiều so với việc cắt bỏ một nắp bịt (cap) đã được hàn chết.

• So với Valve: Mặt bích mù rẻ hơn rất nhiều. Nếu điểm cuối đó ít khi cần đóng mở, dùng mặt bích mù là giải pháp tiết kiệm nhất.

• So với Cap: Mặt bích mù cho khả năng chịu áp và độ linh hoạt cao hơn hẳn.

Common Mistakes to Avoid

Dưới đây là những sai lầm "đắt giá" mà các kỹ thuật viên thường mắc phải khi làm việc với carbon steel flanges:

• Chọn sai Pressure Class: Dùng Class 150 cho hệ thống yêu cầu Class 300 sẽ khiến mặt bích bị cong vênh hoặc nổ bu-long.

• Không dùng đúng Gasket: Vòng đệm quá mềm sẽ bị thổi bay, vòng đệm quá cứng sẽ không làm kín được bề mặt thép carbon.

• Siết Bolt không đều: Việc siết bulong theo vòng tròn thay vì pattern hình sao (zigzag) sẽ tạo ra áp lực không đều, gây rò rỉ ngay lập tức.

• Nhầm lẫn tiêu chuẩn: Cố gắng ép một mặt bích chuẩn DIN vào một hệ thống chuẩn ANSI là lỗi cơ bản nhưng cực kỳ phổ biến.

Checklist: How to Choose the Right Carbon Steel Blind Flange

Trước khi đặt hàng, hãy đi qua danh sách kiểm tra sau để đảm bảo sự chính xác:

1.  Pressure Rating: Hệ thống đang chạy ở áp suất bao nhiêu (PSI hoặc Bar)?

2.  Operating Temperature: Nhiệt độ có dưới -29°C không? (Nếu có, chọn A350 LF2 thay vì A105).

3.  Tiêu chuẩn: Hệ thống hiện tại theo ASME, DIN hay JIS?

4.  Bề mặt Facing: Bạn cần RF (phổ thông) hay RTJ (áp suất cao)?

5.  Kích thước: NPS là bao nhiêu? Độ dày SCH (Schedule) của ống đối ứng là gì?

Installation Tips & Best Practices

Để mặt bích mù hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước chuyên gia:

• Vệ sinh bề mặt: Loại bỏ hoàn toàn vết rỉ sét, dầu thừa hoặc bụi bẩn trên bề mặt tiếp xúc của flange.

• Căn chỉnh: Đảm bảo hai mặt bích song song tuyệt đối trước khi đút bulong qua.

• Bôi trơn: Sử dụng mỡ bò chuyên dụng cho bulong để việc tháo dỡ sau này dễ dàng hơn.

• Kiểm tra sau lắp đặt: Luôn tiến hành Leak Test (thử xì) bằng xà phòng hoặc thiết bị đo áp suất trước khi chính thức vận hành.

Frequently Asked Questions (FAQ)

1. Blind flange khác gì với weld cap?

Weld cap được hàn chết vào ống, mang tính vĩnh viễn và khó tháo rời. Blind flange dùng bulong, có thể tháo mở linh hoạt để bảo trì hoặc mở rộng hệ thống.

2. Carbon steel blind flanges có chống ăn mòn không?

Bản thân thép carbon rỉ sét khá nhanh trong môi trường ẩm. Để chống ăn mòn, chúng thường được mạ kẽm nhúng nóng (Hot Dip Galvanized) hoặc sơn phủ bề mặt.

3. Có thể tái sử dụng (reuse) mặt bích mù không?

Có, với điều kiện bề mặt tiếp xúc không bị trầy xước sâu và lỗ bulong không bị biến dạng. Tuy nhiên, Gasket (vòng đệm) thì tuyệt đối không được dùng lại.

4. Class 150 và Class 300 khác nhau thế nào?

Class 300 dày hơn, nặng hơn và có khả năng chịu áp suất cao gấp đôi (hoặc hơn) so với Class 150 ở cùng một kích thước ống.

5. Có cần dùng gasket cho mặt bích mù không?

Bắt buộc. Nếu không có gasket, bề mặt kim loại không bao giờ kín hoàn toàn, dẫn đến rò rỉ áp suất.

Kết luận

Carbon steel flanges là thành phần không thể thiếu để đảm bảo tính linh hoạt và an toàn cho bất kỳ hệ thống đường ống công nghiệp nào. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn ASTM A105, các cấp áp suất Class và bề mặt RF/RTJ sẽ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc Carbon steel blind flanges.
