Carbon Steel Forged Flanges: Giải Pháp Tối Ưu Cho Hệ Thống Áp Lực Cao

“Một sai lầm nhỏ trong khâu chọn vật tư có thể khiến toàn bộ hệ thống vận hành bị đình trệ, gây thiệt hại hàng tỷ đồng.”

Bạn đã bao giờ đối mặt với tình huống hệ thống đường ống gặp sự cố rò rỉ chỉ sau vài tháng vận hành? Đó là nỗi ám ảnh của mọi kỹ sư vận hành. Thông thường, nguyên nhân cốt lõi không đến từ thiết kế tổng thể, mà xuất phát từ việc lựa chọn sai loại mặt bích (flange) – thành phần tưởng chừng như phụ trợ nhưng lại là mắt xích quyết định sự an toàn của toàn bộ hệ thống.

Việc hiểu rõ về carbon steel flanges (mặt bích thép carbon rèn) không chỉ là kiến thức kỹ thuật đơn thuần, mà là chiến lược để tối ưu hóa chi phí vận hành và bảo trì. Trong lĩnh vực dầu khí, PCCC, hay HVAC, sự bền bỉ của carbon steel flanges chính là "bức tường thành" bảo vệ an toàn cho công trình. Hãy cùng phân tích sâu hơn về tại sao loại vật tư này lại trở thành tiêu chuẩn vàng trong các hệ thống đòi hỏi độ tin cậy cao.

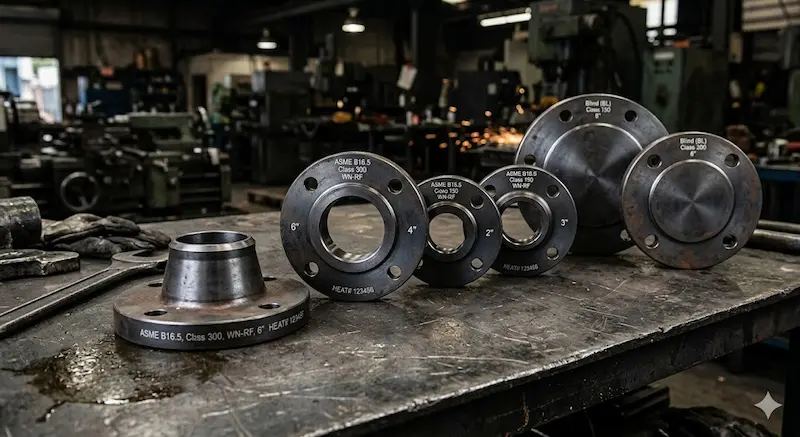

Carbon Steel  Flanges là gì?

Carbon steel flanges là loại mặt bích được chế tạo bằng phương pháp rèn (forging) từ thép carbon chất lượng cao. Khác với các loại mặt bích đúc thông thường, quá trình rèn giúp định hình kim loại dưới áp lực cực lớn, tạo nên cấu trúc vật liệu đồng nhất và vững chắc.

Sự khác biệt nằm ở công nghệ: Trong khi mặt bích đúc (cast) có thể chứa các lỗ rỗng vi mô do quá trình làm nguội kim loại lỏng, thì mặt bích rèn được ép định hình từ phôi thép đặc. Các tiêu chuẩn vật liệu phổ biến cho loại mặt bích này bao gồm ASTM A105 (cho nhiệt độ thường và cao) và ASTM A350 LF2 (cho các ứng dụng nhiệt độ thấp).

Việc sử dụng carbon forged flanges giúp tăng cường đáng kể độ bền cơ học, khả năng chịu áp lực và chống chịu tốt với các rung động mạnh trong hệ thống đường ống áp lực cao. Đây không chỉ là một phụ kiện kết nối, mà là nền tảng của sự an toàn.

Nguyên lý và bản chất của phương pháp Forging

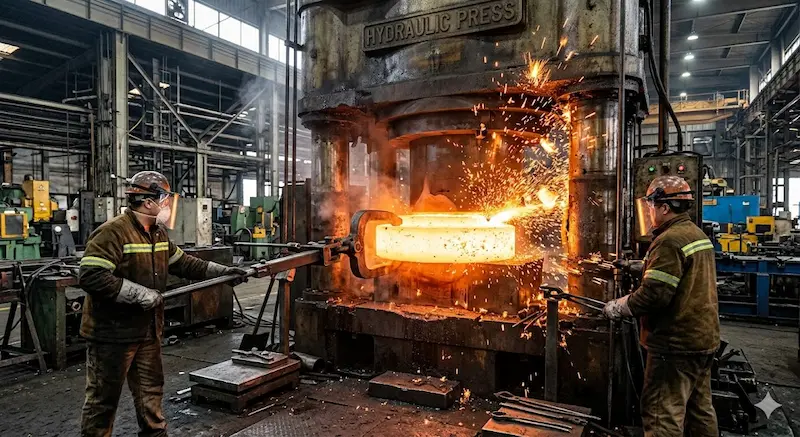

Để hiểu tại sao giới kỹ thuật lại ưu tiên carbon forged flanges, chúng ta cần nhìn vào quy trình chế tạo. Quy trình này bao gồm các giai đoạn: nung nóng phôi thép đến nhiệt độ dẻo, sau đó sử dụng máy ép hoặc búa công nghiệp để tạo hình.

• Cấu trúc hạt (Grain Structure): Quá trình rèn làm các hạt kim loại được sắp xếp lại theo dòng chảy của hình dạng mặt bích. Điều này tạo ra độ bền cơ học vượt trội, khả năng chịu lực va đập và áp suất cao gấp nhiều lần so với thép đúc.

• Ít khuyết tật: Vì không qua quá trình đúc rót, carbon forged flanges gần như loại bỏ hoàn toàn rủi ro về bọt khí, vết nứt ngầm hay các điểm yếu cấu trúc.

• Sự tối ưu: Đối với các hệ thống yêu cầu "Zero Leakage" (không rò rỉ), việc đầu tư vào carbon forged flanges là quyết định mang tính kinh tế lâu dài thay vì chọn phương án giá rẻ nhưng tiềm ẩn rủi ro hỏng hóc cao.

Phân tích chuyên sâu về Carbon Forged Flanges

Phân loại phổ biến trong công nghiệp

Việc chọn đúng loại mặt bích phù hợp với từng điểm kết nối là kỹ năng bắt buộc của một kỹ sư dự án. Dưới đây là các loại carbon forged flanges thường gặp:

Thông số kỹ thuật & tiêu chuẩn quan trọng

Khi làm việc với carbon steel flanges, bạn phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đảm bảo tính tương thích. Các thông số cần đặc biệt lưu tâm:

1. Tiêu chuẩn thiết kế: ANSI/ASME B16.5 là tiêu chuẩn phổ biến nhất cho mặt bích thép, đảm bảo độ dày, kích thước lỗ bu lông và chiều dày mặt bích.

2. Pressure Class: Các cấp áp lực phổ biến như 150#, 300#, 600#, 900#, 1500#... Sai lệch về Class là nguyên nhân hàng đầu dẫn đến nổ hệ thống hoặc rò rỉ tại vị trí kết nối.

3. Kích thước (NPS/DN): Đảm bảo khớp với đường kính danh nghĩa của đường ống.

4. Bề mặt làm kín (Facing): RF (Raised Face) hoặc RTJ (Ring Type Joint) tùy thuộc vào yêu cầu làm kín của hệ thống.

Insight: Trong thực tế, chỉ một sự nhầm lẫn nhỏ về Class (ví dụ dùng Class 150 cho hệ thống yêu cầu Class 300) cũng đủ để làm hỏng toàn bộ công trình khi đi vào vận hành thực tế.

So sánh: Forged Flange vs. Cast Flange

Khi nào nên dùng carbon steel flanges thay vì inox? Câu trả lời nằm ở bài toán chi phí/hiệu năng. Nếu hệ thống của bạn không yêu cầu chống ăn mòn hóa học đặc biệt (như hóa chất mạnh), thép carbon rèn là lựa chọn "vua" về hiệu quả kinh tế so với inox (stainless steel).

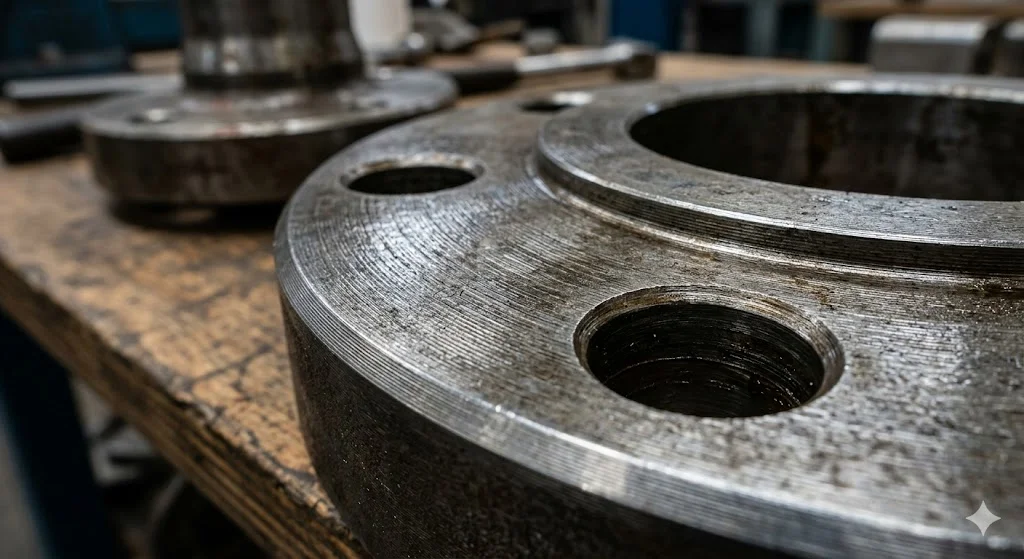

Ứng dụng thực tế và sai lầm thường gặp

Khi nào nên dùng Carbon Steel Flanges?

Carbon steel flanges là lựa chọn số 1 trong các môi trường vận hành khắc nghiệt:

• Dầu khí & Hóa dầu: Nơi áp suất và nhiệt độ thay đổi liên tục.

• Hệ thống PCCC: Yêu cầu độ tin cậy tuyệt đối, không được phép rò rỉ trong tình huống khẩn cấp.

• HVAC Công nghiệp: Các hệ thống chiller, đường ống hơi nước áp lực cao.

• Nhà máy sản xuất: Nơi cần sự ổn định bền bỉ qua nhiều năm.

Sai lầm "chết người" khi chọn Flange

Đừng để những lỗi cơ bản làm gián đoạn tiến độ dự án của bạn:

1. Chọn sai Pressure Class: Hệ quả là rò rỉ hoặc vỡ mặt bích khi tăng áp.

2. Bỏ qua tiêu chuẩn vật liệu: Dùng thép carbon thường thay vì A105 cho môi trường nhiệt độ cao.

3. Không chú ý bề mặt: Dùng sai loại bề mặt (RF vs FF) khiến việc siết bu lông không đạt độ kín.

4. Thiếu lớp phủ (Coating): Dùng mặt bích trần trong môi trường ẩm ướt dẫn đến rỉ sét nhanh chóng.

Checklist chọn Carbon Steel Forged Flanges chuẩn kỹ thuật

Để đảm bảo mua đúng carbon steel flanges, hãy áp dụng quy trình kiểm tra nhanh sau đây:

•  Áp suất làm việc (Pressure Class): Đã khớp với biểu đồ áp suất/nhiệt độ của hệ thống chưa?

•  Vật liệu (Material Grade): Có đúng chuẩn ASTM A105 (thông dụng) hoặc A350 LF2 (nhiệt độ thấp) không?

•  Loại kết nối: Bạn đang cần Hàn (Welding) hay Ren (Threaded)?

•  Tiêu chuẩn kích thước: ANSI, DIN hay JIS? (Phải thống nhất toàn bộ hệ thống).

•  Môi trường hoạt động: Có cần lớp phủ chống ăn mòn (Galvanized/Black paint) không?

Bonus: Đối với các hệ thống ngoài trời hoặc môi trường ẩm, việc yêu cầu mạ kẽm (Galvanized) ngay từ đầu sẽ giúp tiết kiệm chi phí bảo trì lên đến 40% trong vòng 5 năm vận hành.

Câu hỏi thường gặp (FAQ)

Carbon steel forged flanges khác gì cast flange?

Carbon steel flanges có cấu trúc hạt đồng nhất nhờ quá trình rèn, giúp chịu áp lực và va đập tốt hơn nhiều so với mặt bích đúc (cast), vốn có nguy cơ tồn tại lỗ rỗng trong cấu trúc kim loại.

Khi nào nên dùng forged flange thay vì inox?

Khi môi trường làm việc không yêu cầu đặc tính chống ăn mòn cao như inox (ví dụ: nước, dầu, khí sạch), carbon steel flanges là lựa chọn kinh tế hơn hẳn về chi phí đầu tư ban đầu mà vẫn đảm bảo độ bền cơ học.

Class 150 vs Class 300 khác gì nhau?

Sự khác biệt chính là khả năng chịu áp lực. Class 300 có độ dày mặt bích và số lượng/kích thước bu lông lớn hơn, cho phép chịu áp suất cao hơn đáng kể so với Class 150.

ASTM A105 là gì?

ASTM A105 là tiêu chuẩn quốc tế quy định vật liệu thép carbon rèn được sử dụng cho các thành phần đường ống áp lực cao trong môi trường nhiệt độ thường và nhiệt độ cao.

Kết luận

Việc lựa chọn carbon steel flanges không chỉ dừng lại ở một món hàng vật tư, đó là sự đầu tư vào an toàn và hiệu suất của cả một hệ thống. Một mặt bích rèn chất lượng sẽ giúp bạn loại bỏ hoàn toàn các sự cố rò rỉ không đáng có, giảm thiểu thời gian dừng máy và tiết kiệm chi phí vận hành dài hạn Carbon steel forged flanges.
