PN 16 Flange Là Gì? Hướng Dẫn Toàn Diện Từ Chuyên Gia Giúp Bạn Chọn Đúng

Trong thế giới đường ống công nghiệp phức tạp, việc lựa chọn sai một phụ kiện nhỏ cũng có thể dẫn đến những thảm họa lớn về an toàn và kinh tế. Một trong những câu hỏi mà các kỹ sư và nhà thu mua thường xuyên gặp phải là: "Mặt bích này chịu được áp lực bao nhiêu?". Đó là lúc khái niệm PN 16 flange xuất hiện như một tiêu chuẩn vàng phổ biến.

Nhưng bạn có thực sự hiểu rõ PN16 flange là gì, nó hoạt động ra sao và làm thế nào để chọn đúng loại phù hợp nhất cho hệ thống của mình giữa vô vàn các tiêu chuẩn khác như ANSI hay JIS?

Bài viết chuyên sâu này, được viết dưới góc nhìn của một chuyên gia ngành vật tư đường ống, sẽ cung cấp cho bạn cái nhìn toàn diện, logic và thực tế nhất về . Chúng ta sẽ không chỉ lướt qua các định nghĩa khô khan mà sẽ đi sâu phân tích "vì sao" và "khi nào", giúp bạn đưa ra quyết định mua sắm thông minh và an toàn.

Kiến thức nền: PN 16 flange là gì? Định nghĩa và bản chất kỹ thuật

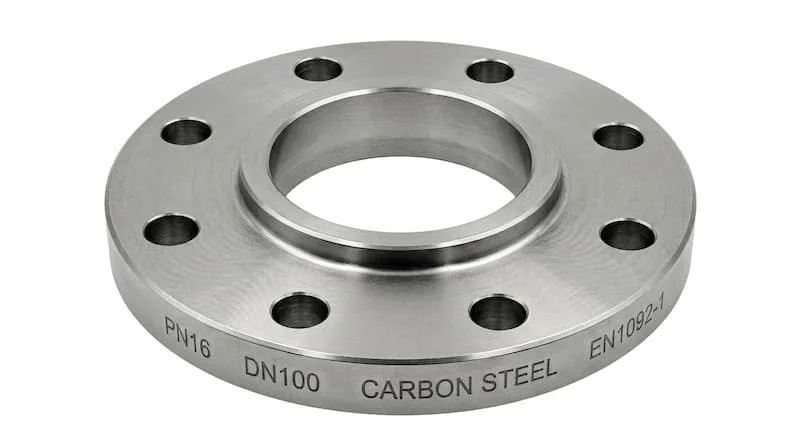

Để bắt đầu, chúng ta cần phân tích thuật ngữ này một cách mạch lạc. PN16 flange (hay mặt bích PN16) là một loại phụ kiện đường ống có dạng hình tròn, được sử dụng để kết nối các đoạn ống, van, bơm hoặc các thiết bị khác trong hệ thống. Số 16 ở đây không phải là một con số ngẫu nhiên.

PN là gì? PN là viết tắt của Pressure Nominal, có nghĩa là áp suất danh nghĩa. Đây là một cách xếp hạng áp suất tiêu chuẩn theo hệ mét (chủ yếu dựa trên tiêu chuẩn châu Âu như DIN, EN, BS).

PN16 flange có nghĩa là mặt bích này được thiết kế và chế tạo để vận hành an toàn ở mức áp suất danh nghĩa là 16 bar (tương đương khoảng 16 kg/cm² hoặc 232 PSI) tại điều kiện nhiệt độ môi trường tiêu chuẩn (thường là 20°C).

Ứng dụng phổ biến: Do khả năng chịu áp suất ở mức trung bình, mặt bích PN16 là lựa chọn "quốc dân" trong rất nhiều hệ thống, bao gồm:

• Hệ thống cấp và phân phối nước sạch, xử lý nước thải.

• Hệ thống điều hòa không khí (HVAC).

• Các đường ống dẫn chất lỏng trong ngành công nghiệp nhẹ, thực phẩm, và đồ uống.

Cấu tạo và nguyên lý kết nối: Đơn giản nhưng hiệu quả tuyệt đối

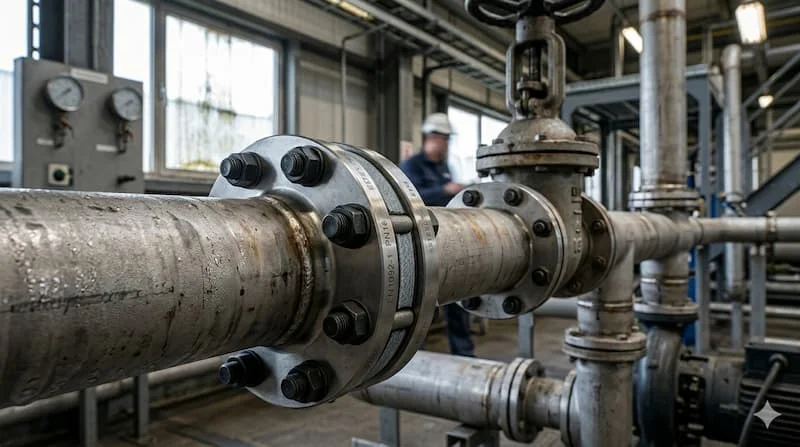

Kỹ thuật kết nối bằng mặt bích dựa trên một nguyên lý cơ học rất đơn giản nhưng cực kỳ hiệu quả để tạo ra một mối nối kín khít. Mối nối này không chỉ bao gồm bản thân mặt bích mà là một hệ thống gồm ba thành phần không thể tách rời:

1. Mặt bích (Flange): Hai mặt bích được hàn hoặc bắt ren vào hai đầu ống cần nối.

2. Bulong và Đai ốc (Bolts & Nuts): Đây là các phần tử tạo lực siết.

3. Gioăng làm kín (Gasket): Một vòng vật liệu biến dạng (như cao su, teflon, graphite...) được đặt ở giữa hai mặt bích.

Nguyên lý hoạt động:

Khi bạn tiến hành siết chặt các bulong, lực siết này sẽ tạo ra một áp lực nén cực lớn, ép hai mặt bích lại gần nhau. Phía giữa, gioăng làm kín bị nén lại và biến dạng, điền đầy vào các vết nhấp nhô nhỏ nhất trên bề mặt cơ khí của mặt bích. Quá trình này tạo ra một màng chắn kín tuyệt đối, ngăn chặn bất kỳ chất lỏng hoặc chất khí nào rò rỉ ra ngoài.

Phân tích chuyên sâu

Các loại PN16 flange phổ biến: Sự đa dạng về kiểu dáng và vật liệu

Thế giới  không chỉ có một hình dạng duy nhất. Nó được chia nhỏ dựa trên cách nó kết nối với ống (kiểu mặt bích) và vật liệu chế tạo, nhằm tối ưu hóa cho từng ứng dụng cụ thể.

Phân loại theo kiểu kết nối (Type):

• Slip-on (Mặt bích lồng - SO): Loại này được lồng vào đầu ống và hàn cả bên trong lẫn bên ngoài. Nó dễ lắp đặt và căn chỉnh, rất phổ biến cho hệ thống  nhờ chi phí thấp và lắp đặt nhanh.

• Weld Neck (Mặt bích cổ hàn - WN): Có một cái cổ dài được hàn trực tiếp vào ống. Cổ này giúp chuyển rải áp suất đồng đều từ mặt bích sang ống, chịu được rung động và sốc nhiệt tốt hơn Slip-on.

• Blind (Mặt bích bịt/mù - BL): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc đầu van, cho phép mở rộng hệ thống sau này.

• Threaded (Mặt bích ren - TH): Được vặn vào ống bằng ren. Chỉ dùng cho các hệ thống áp suất thấp, đường kính nhỏ và đặc biệt không thể hàn (ví dụ: nơi có nguy cơ cháy nổ).

Phân loại theo vật liệu (Material):

Lựa chọn vật liệu là then chốt, quyết định độ bền, khả năng chống ăn mòn và biểu đồ "Áp suất - Nhiệt độ".

• Thép Carbon (Carbon Steel): Ví dụ: A105, Q235. Đây là vật liệu phổ biến nhất cho pn 16 flange, có độ bền cao, chi phí rẻ, thích hợp cho nước, dầu, khí non-corrosive.

• Inox (Stainless Steel): Ví dụ: SUS304, SUS316. Chống rỉ sét, ăn mòn tuyệt vời. Dùng cho ngành thực phẩm, hóa chất hoặc môi trường biển.

• Nhựa (PVC, HDPE): Nhẹ, chống ăn mòn hóa chất tốt nhưng chịu áp và nhiệt rất kém. Chỉ dùng cho hệ thống nước áp lực thấp, nhiệt độ thường.

Phân loại theo tiêu chuẩn kích thước:

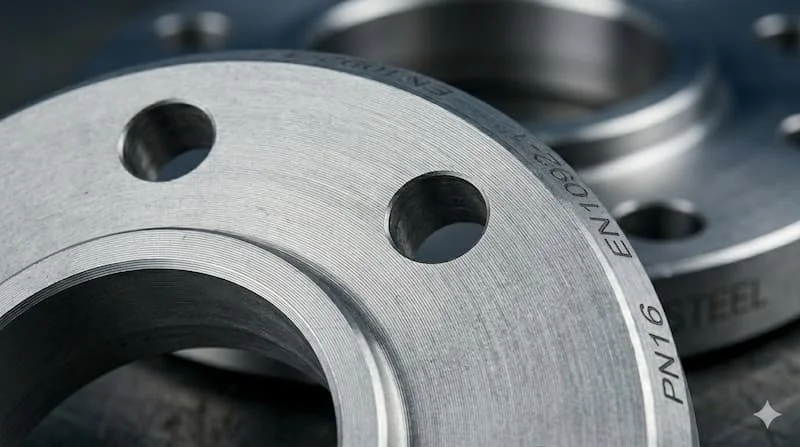

Dù cùng chịu áp PN16, nhưng kích thước hình học (như PCD, số lỗ) lại phụ thuộc vào tiêu chuẩn quốc gia.

• EN 1092-1 (Tiêu chuẩn châu Âu): Hiện là tiêu chuẩn phổ biến nhất cho mặt bích PN.

• DIN (Tiêu chuẩn Đức): Tiêu chuẩn cũ nhưng vẫn cực kỳ phổ biến ở Việt Nam.

• BS (Tiêu chuẩn Anh): Tương tự như DIN/EN ở các mức áp suất này.

Thông số kỹ thuật của PN16 flange: Hiểu để không "mua nhầm"

Để chọn mua hoặc thiết kế hệ thống sử dụng , bạn không thể chỉ dựa vào tên gọi. Bạn cần hiểu rõ các thông số kỹ thuật cốt lõi sau.

5 Thông số vàng:

1. Xếp hạng Áp suất (Pressure Rating): 16 bar. Đây là giới hạn danh nghĩa tại nhiệt độ phòng.

2. Kích thước Danh nghĩa (DN - Diameter Nominal): Ví dụ: DN50, DN100. Đây là kích thước đại diện cho đường kính trong của ống mà mặt bích sẽ kết nối. Dãy kích thước phổ biến từ DN15 đến DN600+.

3. Số lỗ bulong (Number of Bolt Holes): Tùy thuộc vào DN. Ví dụ, theo tiêu chuẩn EN 1092-1, DN50 PN16 có 4 lỗ, nhưng DN65 PN16 lại có 4 lỗ (DIN cũ là 4, nhưng EN là 8 lỗ - một điểm cần lưu ý kỹ), và DN125 PN16 có 8 lỗ.

4. Đường kính vòng lỗ bulong (PCD - Pitch Circle Diameter): Đây là đường kính của vòng tròn đi qua tâm của tất cả các lỗ bulong. Đây là thông số quan trọng nhất để đảm bảo khả năng lắp lẫn.

5. Độ dày mặt bích (Flange Thickness): Độ dày cần thiết để chịu đựng áp lực nén từ bulong mà không bị biến dạng.

So sánh pn 16 flangeh PN16 với các tiêu chuẩn phổ biến (PN10, PN25)

Để hiểu rõ vị trí của pn 16 flange, hãy đặt nó lên bàn cân với các mức áp suất "hàng xóm" trong cùng hệ mét.

Ứng dụng thực tế

Khi nào bạn NÊN và PHẢI dùng PN16 flange?

Dựa trên các phân tích áp suất, pn 16 flange là giải pháp tối ưu cho các hệ thống vận hành trong khoảng áp suất từ 10 đến 16 bar. Đừng chọn PN10 cho hệ thống 12 bar, và cũng đừng lãng phí tiền cho PN25 khi hệ thống chỉ chạy ổn định ở 14 bar.

Dưới đây là các kịch bản ứng dụng cụ thể:

1. Hệ thống cấp nước và chữa cháy (PCCC): Các đường ống trục chính trong tòa nhà cao tầng hoặc nhà máy, nơi áp suất bơm có thể đạt 12-15 bar.

2. Hệ thống HVAC (Chiller/Boiler): Các vòng tuần hoàn nước nóng/lạnh trong các hệ thống điều hòa trung tâm cỡ lớn.

3. Nhà máy xử lý nước thải: Kết nối các van, bơm, và đường ống dẫn bùn, nước thải công nghiệp.

4. Các ngành công nghiệp nhẹ: Nhà máy dệt nhuộm, thực phẩm (sử dụng van inox), giấy, nơi các quy trình sản xuất đòi hỏi đường ống áp lực trung bình.

Những sai lầm thường gặp khi chọn và lắp đặt PN16 flange

Là một chuyên gia, tôi đã chứng kiến rất nhiều sự cố đường ống mà nguyên nhân bắt nguồn từ những hiểu lầm đơn giản. Hãy đảm bảo bạn không mắc phải chúng:

• Nhầm lẫn PN (Áp suất) với DN (Kích thước): Đây là sai lầm sơ đẳng nhất. DN chỉ kích thước ống, còn PN chỉ khả năng chịu áp. Bạn có thể có một mặt bích DN100 PN10 và một mặt bích DN100 PN16. Chúng có cùng kích thước ống nhưng không thể lắp lẫn và chịu áp khác nhau.

• Chọn sai tiêu chuẩn (DIN vs ANSI): Như đã cảnh báo, lỗi này khiến bạn không thể lắp ráp được. Nó gây lãng phí chi phí mua sắm và làm chậm tiến độ dự án.

• Bỏ qua nhiệt độ vận hành: Sử dụng mặt bích carbon pn 16 flange cho hệ thống hơi nước nóng 200°C mà không biết rằng tại nhiệt độ đó, nó chỉ còn chịu được khoảng 10-12 bar. Đây là một quả bom nổ chậm.

• Sử dụng sai gioăng làm kín: Dùng gioăng cao su thường cho dầu hoặc gioăng teflon cho nhiệt độ quá cao. Gioăng hỏng sẽ dẫn đến rò rỉ, dù mặt bích có tốt đến đâu.

Hướng dẫn / Checklist: Cách chọn và lắp đặt đúng chuẩn

Checklist 5 bước: Cách chọn PN16 flange chuẩn xác 100%

Trước khi liên hệ với nhà cung cấp, hãy chắc chắn bạn có đầy đủ thông tin sau:

1. Xác định kích thước danh nghĩa (DN): Đường kính ống là bao nhiêu? (Ví dụ: DN50, DN100).

2. Xác định tiêu chuẩn kích thước: Bạn cần theo chuẩn DIN (Đức), EN 1092-1 (Châu Âu) hay BS (Anh)? Đây là thông số quyết định PCD và số lỗ.

3. Kiểm tra áp suất và nhiệt độ: Áp suất tối đa của hệ thống là bao nhiêu? Nhiệt độ vận hành ra sao? Bạn có cần biểu đồ "Áp suất - Nhiệt độ" không?

4. Chọn vật liệu phù hợp: Chất lỏng là gì (nước, dầu, hóa chất)? Môi trường có ăn mòn không? (Carbon Steel hay Stainless Steel).

5. Xác nhận PCD và số lỗ: Đặc biệt quan trọng khi thay thế một mặt bích cũ.

Quy trình kỹ thuật: Cách lắp đặt PN16 flange an toàn, chống rò rỉ

Lắp đặt đúng kỹ thuật cũng quan trọng như chọn đúng mặt bích. Hãy tuân thủ quy trình sau:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn rỉ sét, dầu mỡ, và các vết bẩn trên bề mặt cơ khí của hai mặt bích.

2. Đặt gioăng đúng vị trí: Đặt gioăng nằm đồng tâm tuyệt đối giữa hai mặt bích.

3. Siết bulong theo hình sao (Star Pattern): Không siết lần lượt theo vòng tròn. Hãy siết bulong số 1, sau đó đến bulong đối diện (số 2), rồi đến số 3 và số đối diện (số 4).

4. Siết đều lực: Tiến hành siết bulong theo 3-4 giai đoạn (ví dụ: 30% lực, 70% lực, 100% lực) để gioăng được nén đều. Sử dụng cờ-lê lực (torque wrench) để đảm bảo chính xác.

Lưu ý chuyên gia về an toàn: Tuyệt đối không siết lệch hoặc siết quá lực một bulong đơn lẻ. Việc siết lệch sẽ làm vênh mặt bích, nén gioăng không đều, gây rò rỉ ngay khi hệ thống tăng áp. Siết quá lực có thể làm đứt bulong hoặc làm hỏng gioăng.

F. FAQ: Câu hỏi thường gặp về PN16 flange

1. PN16 flange chịu được bao nhiêu bar chính xác?

Nó được thiết kế để chịu áp lực danh nghĩa là 16 bar tại nhiệt độ môi trường (khoảng 20°C). Khả năng chịu áp sẽ giảm khi nhiệt độ tăng lên.

2. Mặt bích PN16 có dùng được cho hệ thống nước nóng không?

Có, nếu bạn chọn vật liệu phù hợp. Mặt bích thép carbon A105 hoặc inox có thể dùng cho nước nóng (ví dụ: trong hệ thống HVAC), nhưng bạn phải kiểm tra biểu đồ "Áp suất - Nhiệt độ" để đảm bảo áp suất tại nhiệt độ đó vẫn dưới giới hạn cho phép.

3. Tôi có thể dùng mặt bích PN16 để thay thế cho mặt bích PN10 được không?

Có, đây là một giải pháp an toàn hơn. Vì PN16 chịu áp cao hơn và thường có kích thước hình học (như PCD, số lỗ bulong) tương thích hoặc tốt hơn PN10 ở cùng kích thước DN, bạn có thể thay thế PN10 bằng PN16 để tăng độ bền cho hệ thống.

4. Mặt bích PN16 và ANSI (ví dụ Class 150) có giống nhau không?

Không, chúng hoàn toàn khác nhau về kích thước hình học và cách xếp hạng áp suất. Class 150 của ANSI có thể chịu áp cao hơn (khoảng 20 bar tại nhiệt độ thường), nhưng kích thước PCD và số lỗ bulong thường không khớp với mặt bích PN16. Tuyệt đối không lắp lẫn mà không có quy đổi hoặc kiểm tra kỹ.

Kết luận và Kêu gọi hành động

PN16 Flange - Giải pháp kinh tế cho sự an toàn

Qua bài viết chuyên sâu này, chúng ta đã thấy rằng PN 16 flange không chỉ là một phụ kiện cơ khí đơn giản. Nó là một tiêu chuẩn kỹ thuật quan trọng, đóng vai trò là "gác cổng" an toàn cho hàng triệu hệ thống đường ống trên toàn thế giới. Hiểu rõ PN16 là gì, cấu tạo, và các thông số kỹ thuật cốt lõi như PCD là chìa khóa để đảm bảo sự tương thích và an toàn tuyệt đối.

Chọn đúng pn 16 flange không chỉ giúp hệ thống của bạn vận hành ổn định, bền bỉ mà còn là cách tối ưu chi phí đầu tư, tránh được những sự cố rò rỉ đắt đỏ và nguy hiểm trong tương lai. Nó là sự cân bằng hoàn hảo giữa hiệu năng và kinh tế cho pn 16 flange.
