Union Flange: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Cần Tháo Lắp Nhanh

Bạn đã bao giờ rơi vào tình huống phải cắt bỏ một đoạn ống hàn chết chỉ để thay thế một chiếc van bị hỏng hoặc vệ sinh đường dẫn? Trong kỹ thuật đường ống, việc bảo trì không phải lúc nào cũng thuận lợi, và nếu không có giải pháp kết nối linh hoạt, hệ thống sẽ phải dừng hoạt động (downtime) kéo dài, gây thiệt hại không nhỏ về chi phí. Đây chính là lúc union phát huy vai trò của mình. Không giống như các loại mặt bích hàn cố định hay khớp nối ren thông thường, flange mang đến khả năng kết nối chắc chắn nhưng lại cực kỳ linh hoạt trong việc tháo lắp.

Bài viết này sẽ đi sâu vào phân tích chuyên môn về flange, giúp bạn hiểu rõ cấu tạo, nguyên lý và cách lựa chọn thiết bị này để tối ưu hóa hiệu quả vận hành cho hệ thống của mình.

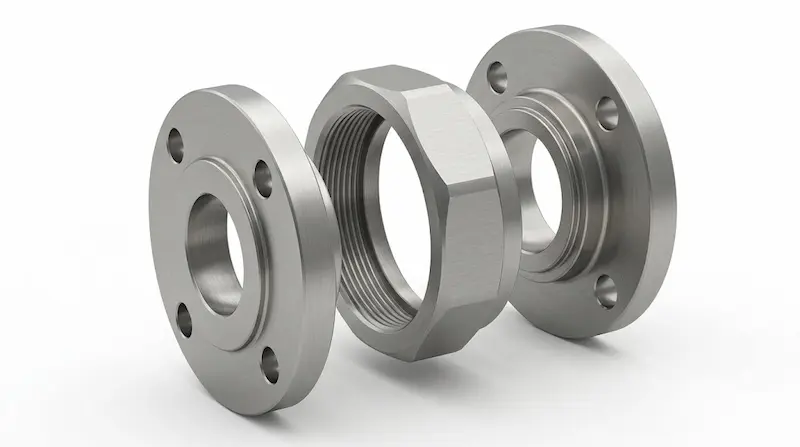

Union là gì?

Union là loại mặt bích kết hợp với cơ chế union, cho phép kết nối đường ống chắc chắn nhưng vẫn có thể tháo rời nhanh chóng mà không cần hàn hoặc tháo toàn bộ hệ thống.

Về bản chất, đây là một dạng khớp nối "lai". Nó không chỉ đơn thuần là hai mặt bích áp vào nhau, mà được tích hợp cơ chế của khớp nối sống (union). Cấu tạo của nó bao gồm ba phần chính: hai đầu nối (thường là một đầu ren hoặc hàn vào ống) và một đai siết (union nut) ở giữa. Khi đai siết được vặn chặt, nó ép hai đầu nối lại với nhau, nén vòng đệm ở giữa để tạo ra độ kín hoàn hảo.

Đặc điểm nổi bật của thiết bị này là tính "cơ động". Trong khi mặt bích hàn (welding flange) yêu cầu công cụ cắt chuyên dụng để tháo rời khi bảo trì, thì với flange, bạn chỉ cần dùng cờ lê hoặc dụng cụ cầm tay để nới lỏng đai siết. Đây là ưu điểm vượt trội giúp tiết kiệm thời gian và giảm thiểu rủi ro cho hệ thống đường ống công nghiệp hiện đại.

Nguyên lý hoạt động của Flange

Cơ chế hoạt động của flange dựa trên lực ép cơ học tập trung. Khác với mặt bích truyền thống sử dụng nhiều bu lông phân tán xung quanh bề mặt, flange tập trung lực siết vào một đai ốc trung tâm duy nhất.

1. Cơ chế siết: Khi bạn xoay đai siết (nut), ren trên thân nối sẽ ép chặt hai mặt bích lại với nhau. Lực này được phân bổ đều lên bề mặt tiếp xúc.

2. Gioăng làm kín: Nằm giữa hai đầu nối là vòng đệm (O-ring hoặc gasket bằng PTFE/NBR/cao su). Dưới lực ép của đai siết, vòng đệm này bị biến dạng, điền đầy vào các khe hở siêu nhỏ trên bề mặt kim loại, từ đó chặn đứng sự rò rỉ lưu chất.

3. Lợi ích vận hành: Nhờ cấu tạo này, việc bảo trì trở nên đơn giản hơn bao giờ hết. Bạn có thể tách rời các phân đoạn đường ống chỉ trong vài phút, tiến hành kiểm tra hoặc thay thế thiết bị mà không làm ảnh hưởng đến cấu trúc toàn bộ hệ thống.

Việc giảm thiểu thời gian ngừng máy (downtime) chính là giá trị cốt lõi mà thiết bị này mang lại cho các nhà máy sản xuất.

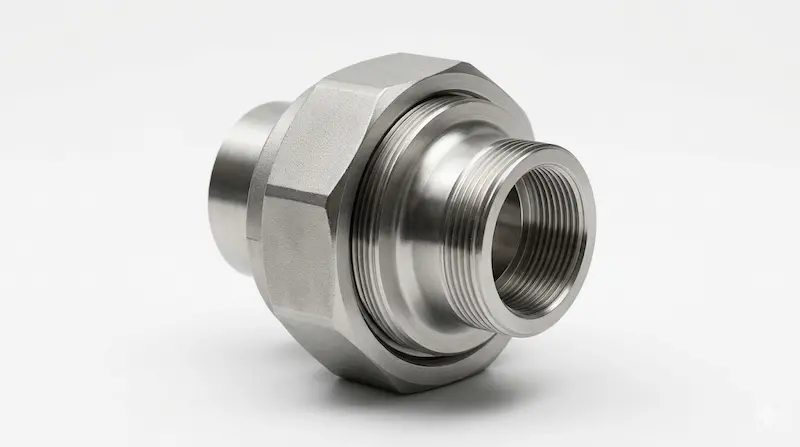

Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật

Để chọn đúng thiết bị, bạn cần hiểu rõ sự đa dạng của dòng sản phẩm này trên thị trường.

Phân loại phổ biến

• Theo phương thức kết nối:

  • Threaded Flange (Kết nối ren): Thường dùng cho các đường ống nhỏ, dễ dàng lắp đặt tại hiện trường mà không cần máy hàn.

  • Welded Flange (Kết nối hàn): Sử dụng cho hệ thống đòi hỏi độ bền cao, chịu áp lực lớn, đảm bảo kín khí tuyệt đối.

• Theo vật liệu:

  • Inox 304 / 316: Khả năng chống ăn mòn cực tốt, phù hợp cho ngành thực phẩm, dược phẩm, hóa chất.

  • Thép Carbon: Lựa chọn kinh tế cho các hệ thống khí nén hoặc nước thông thường.

  • Nhựa (PVC, uPVC): Dùng trong hệ thống xử lý nước, hóa chất nhẹ, nơi kim loại dễ bị ăn mòn.

Thông số kỹ thuật cần lưu ý

• Kích thước (DN): Từ DN15 (1/2 inch) đến DN200+ (8 inch). Lưu ý, kích thước càng lớn, lực siết yêu cầu càng cao.

• Áp lực làm việc (PN): Phổ biến ở mức PN10, PN16, PN25. Phải đảm bảo áp suất vận hành thấp hơn áp suất định mức của flange.

• Tiêu chuẩn: Phải tương thích với tiêu chuẩn đường ống hiện có (ANSI, DIN, JIS). Sai tiêu chuẩn đồng nghĩa với việc ren không khớp hoặc mặt bích không kín.

Bảng so sánh nhanh

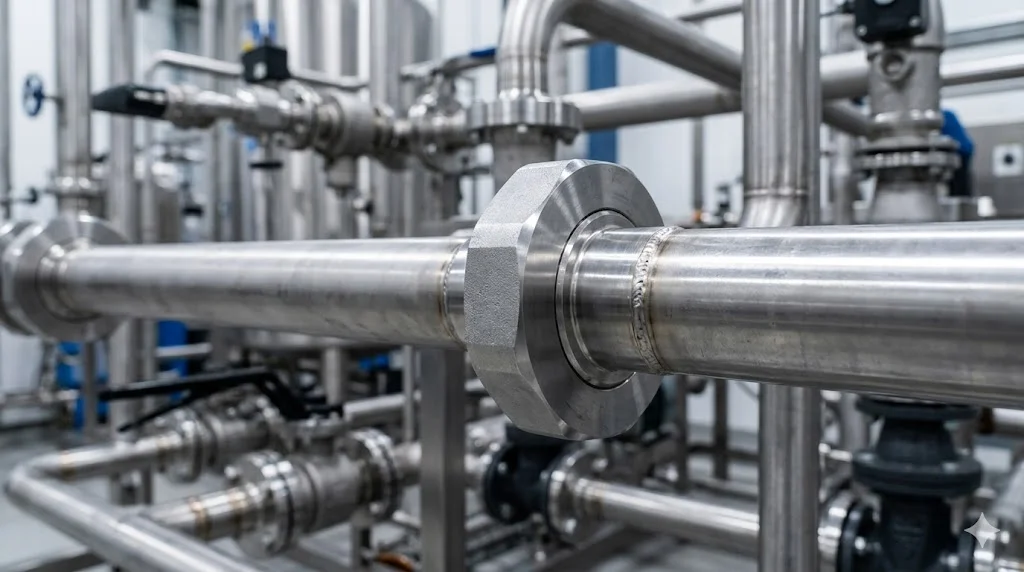

Ứng dụng thực tế và Lý do nên lựa chọn

Union là "ngôi sao" trong các môi trường yêu cầu tính linh động. Bạn sẽ thường xuyên bắt gặp chúng trong:

• Hệ thống cấp thoát nước & xử lý nước: Nơi các máy bơm cần được tháo ra bảo dưỡng định kỳ.

• Hệ thống HVAC: Kết nối các thiết bị điều hòa, chiller cần vệ sinh định kỳ.

• Ngành Hóa chất & Thực phẩm: Đảm bảo độ sạch, dễ dàng tháo dỡ để vệ sinh đường ống (CIP - Cleaning in Place).

• Phòng cháy chữa cháy (PCCC): Đảm bảo sự kết nối chắc chắn nhưng vẫn có thể sửa chữa nhanh khi có sự cố.

Khi nào nên dùng? Hãy sử dụng khi hệ thống của bạn có các thiết bị cần bảo trì, thay thế định kỳ (như van, đồng hồ đo áp suất, bơm).

Khi nào KHÔNG nên dùng? Nếu hệ thống của bạn cố định hoàn toàn, chịu áp suất cực cao (vượt ngưỡng chịu lực của đai siết) hoặc đường ống có đường kính quá lớn, hãy ưu tiên các loại mặt bích hàn cổ (Weld Neck Flange) truyền thống để đảm bảo an toàn tuyệt đối.

Sai lầm thường gặp: Việc không kiểm tra gioăng (gasket) trước khi siết đai thường là nguyên nhân chính dẫn đến rò rỉ. Nhiều người chỉ tập trung vào siết đai mà quên làm sạch bề mặt tiếp xúc, dẫn đến việc bị bám cặn, phá hỏng khả năng làm kín.

Cách chọn và Lắp đặt Union flange đúng chuẩn (Checklist)

Để hệ thống hoạt động ổn định, hãy tuân thủ quy trình sau:

1. Checklist khi chọn mua

• Xác định môi trường: Lưu chất là gì? (nước sạch, hóa chất ăn mòn, hay hơi nóng). Chọn vật liệu (Inox 316 cho hóa chất, Inox 304 cho nước).

• Kiểm tra áp suất và nhiệt độ: Đảm bảo thông số flange cao hơn thông số hệ thống.

• Chọn kiểu kết nối: Ren hay Hàn? (Ren tiện lợi, Hàn chắc chắn).

• Đồng nhất tiêu chuẩn: Kiểm tra lại hệ ren hoặc mặt bích đang có trên hệ thống để đảm bảo khớp hoàn toàn.

2. Lưu ý kỹ thuật khi lắp đặt

• Vệ sinh bề mặt: Làm sạch bụi bẩn, dầu mỡ tại vị trí tiếp xúc và gioăng.

• Kiểm tra độ đồng trục: Đảm bảo hai đầu ống thẳng hàng. Nếu lắp lệch trục, đai siết sẽ bị kẹt hoặc ren bị hỏng.

• Siết đều tay: Khi siết đai, hãy đảm bảo lực siết đồng đều. Không nên dùng dụng cụ quá dài gây mất kiểm soát lực (dễ làm nứt/vỡ mặt bích).

• Test rò rỉ: Luôn cho chạy thử ở áp suất thấp trước khi vận hành toàn tải.

FAQ – Câu hỏi thường gặp

Union khác gì flange thường?

Union có thêm đai siết trung tâm, cho phép tháo rời nhanh chóng bằng cờ lê mà không cần cắt ống hay tháo nhiều bu lông như flange thường.

Union có chịu áp cao được không?

Tùy vào vật liệu và tiêu chuẩn thiết kế. Tuy nhiên, nhìn chung khả năng chịu áp lực của nó thấp hơn mặt bích hàn cố định. Cần kiểm tra bảng thông số của nhà sản xuất trước khi lắp.

Có nên dùng union flange cho hệ hóa chất?

Có, rất nên dùng nếu bạn chọn đúng vật liệu (Inox 316 hoặc nhựa chịu hóa chất). Điều này giúp việc vệ sinh đường ống hóa chất an toàn và nhanh hơn rất nhiều.

Union có đắt không?

Giá thành thường cao hơn flange thường do cấu tạo phức tạp hơn. Nhưng xét về lâu dài, nó giúp tiết kiệm chi phí bảo trì và giảm thiệt hại do downtime, nên đây là khoản đầu tư thông minh.

Kết luận

Việc lựa chọn đúng loại flange không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn là chìa khóa để tối ưu hóa chi phí vận hành (OPEX). Đừng để một đường ống "cứng nhắc" làm chậm tiến độ sản xuất của bạn Union flange.
