Flange ansi b16 5 class 300: Tiêu chuẩn vàng cho hệ thống đường ống chịu áp

Trong các hệ thống đường ống công nghiệp, từ nhà máy hóa chất đến các trạm dầu khí, rò rỉ không chỉ gây lãng phí tài nguyên mà còn là một mối đe dọa trực tiếp đến an toàn vận hành và tính mạng con người. Một trong những sai lầm phổ biến nhất của các kỹ sư mua hàng hoặc người mới vào nghề là sự nhầm lẫn trong việc lựa chọn cấp áp lực mặt bích, đặc biệt là khi so sánh giữa Class 150 và Class 300. Việc chọn sai flange ANSI B16.5 Class 300 có thể dẫn đến hậu quả nghiêm trọng: mặt bích bị biến dạng, đứt gãy bu lông hoặc nguy hiểm hơn là nổ hệ thống dưới áp suất cao. Để tránh những rủi ro đó, việc nắm vững tiêu chuẩn kỹ thuật ngay từ bước thiết kế là ưu tiên hàng đầu.

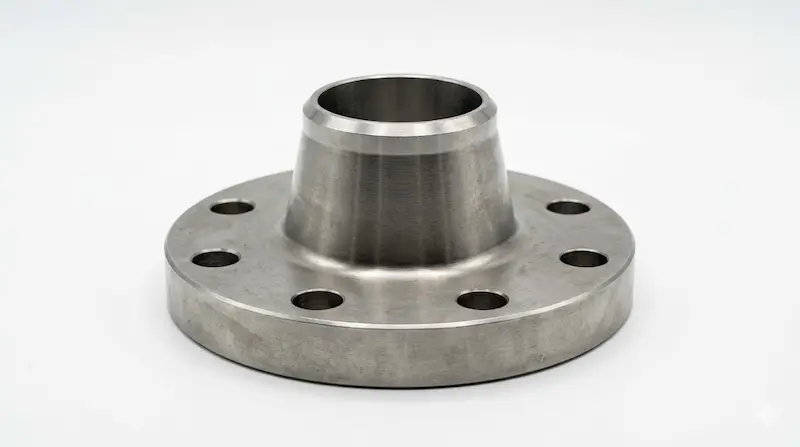

Flange ansi b16 5 class 300 là gì?

Flange ANSI B16.5 Class 300 là loại mặt bích được sản xuất theo tiêu chuẩn ASME B16.5, có cấp áp lực Class 300, dùng trong các hệ thống đường ống yêu cầu chịu áp suất và nhiệt độ trung bình đến cao.

Tiêu chuẩn ANSI/ASME B16.5 là bộ quy tắc khắt khe nhất được công nhận toàn cầu trong việc quản lý kích thước, vật liệu và khả năng chịu áp của mặt bích. Khi nói đến Class 300, chúng ta đang đề cập đến một cấp áp lực trung bình – cao, được thiết kế để vận hành ổn định trong các môi trường khắc nghiệt hơn so với các dòng Class 150 tiêu chuẩn. Đây không chỉ là một con số, mà là cam kết về khả năng chịu lực của mặt bích khi kết hợp với các loại vòng đệm (gasket) và bu lông phù hợp.

Trong các ngành công nghiệp như dầu khí, hơi nóng cao áp (steam) hoặc hệ thống hóa chất phức tạp, việc sử dụng các dòng sản phẩm đạt chuẩn B16.5 đảm bảo rằng sự kết nối của bạn có thể chịu được những biến động áp suất đột ngột mà không bị rò rỉ. Chính vì sự bền bỉ này mà các kỹ sư luôn ưu tiên chỉ định các sản phẩm flange ANSI B16.5 Class 300 cho các dự án quan trọng, nơi mà sự an toàn không bao giờ được phép thỏa hiệp.

Nguyên lý chịu áp của flange Class 300

Khả năng chịu áp của một mặt bích không chỉ phụ thuộc vào vật liệu mà còn nằm ở thiết kế kỹ thuật. Nguyên lý chịu áp của flange ANSI B16.5 Class 300 dựa trên sự kết hợp hài hòa giữa độ dày bản thân mặt bích, diện tích bề mặt tiếp xúc và hệ thống bu lông (bolt).

Khi áp lực bên trong đường ống tăng lên, mặt bích phải đảm bảo không bị cong vênh hoặc tách rời khỏi vòng đệm. Với Class 300, độ dày của phần thân mặt bích được gia tăng đáng kể so với Class 150, cho phép nó chịu được ứng suất kéo (tensile stress) cao hơn nhiều. Bên cạnh đó, số lượng và đường kính của các lỗ bu lông cũng được tính toán tỉ mỉ theo tiêu chuẩn ASME để đảm bảo lực ép được phân bổ đều lên vòng đệm. Nếu lực ép không đều, dù mặt bích có tốt đến đâu, sự rò rỉ vẫn xảy ra tại điểm yếu nhất.

Vì sao yếu tố này quan trọng? Trong môi trường chân không hoặc áp lực âm, áp suất khí quyển hỗ trợ giữ chặt mặt bích, nhưng trong hệ thống áp lực dương (như hơi nóng), chính áp suất bên trong đang cố gắng đẩy hai mặt bích ra xa nhau. Flange ANSI B16.5 Class 300 được thiết kế để khắc phục lực đẩy đó, duy trì độ kín khít tuyệt đối ngay cả khi nhiệt độ hệ thống thay đổi liên tục.

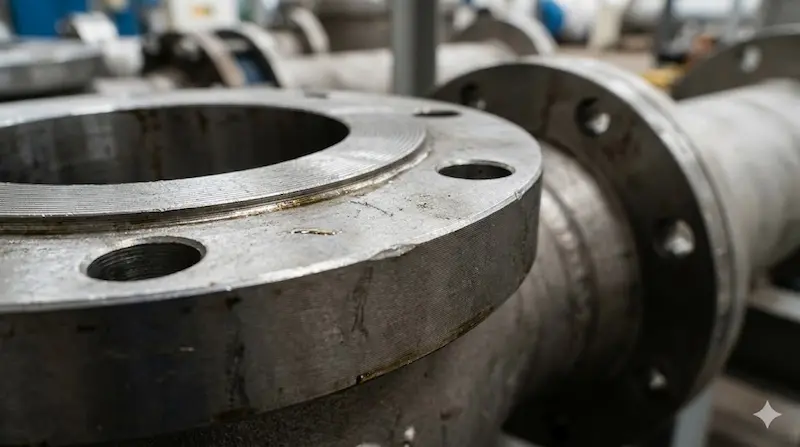

Phân tích chuyên sâu về flange Class 300

Để tối ưu hóa chi phí và hiệu suất, người kỹ thuật cần nắm rõ các phân loại và thông số quan trọng của dòng mặt bích này.

Phân loại phổ biến

• Welding Neck (WN - Mặt bích cổ hàn): Đây là loại phổ biến nhất cho áp lực cao. Phần cổ hàn giúp chuyển tiếp ứng suất từ mặt bích sang ống, giảm thiểu sự tập trung ứng suất.

• Slip-On (SO - Mặt bích trượt): Dễ lắp đặt, chi phí thấp hơn WN, thường dùng cho các đường ống ít rung lắc.

• Blind (BL - Mặt bích mù): Dùng để bịt đầu ống, cho phép tháo lắp để vệ sinh hoặc kiểm tra bên trong đường ống.

• Socket Weld (SW) & Threaded (NPT): Thường dùng cho đường ống nhỏ (DN nhỏ hơn 2 inch), thích hợp cho hệ thống áp lực cao nhưng không yêu cầu hàn ngấu hoàn toàn.

Thông số kỹ thuật quan trọng

• Kích thước (DN): Thường dao động từ 1/2” đến 24”.

• Khả năng chịu áp: Class 300 có thể chịu được áp suất khoảng 740 psi (tùy thuộc vào nhiệt độ vận hành và vật liệu).

• Vật liệu tiêu chuẩn: Thép cacbon (ASTM A105) cho độ cứng cao, hoặc Inox 304/316 cho khả năng chống ăn mòn hóa chất.

• Bolt & Gasket: Phải khớp với tiêu chuẩn của flange để đảm bảo không bị "thổi" gioăng khi hệ thống đạt áp tối đa.

Insight chuyên gia: Hãy luôn nhớ rằng sai tiêu chuẩn đồng nghĩa với việc bạn không thể lắp ráp hoặc tệ hơn là gây ra sự cố cháy nổ. Mỗi loại flange phục vụ một mục đích khác nhau; đừng chọn SO chỉ vì nó rẻ nếu hệ thống của bạn đang chạy ở áp lực biên của Class 300.

Bảng so sánh nhanh các cấp áp lực

Việc so sánh này giúp bạn thấy rõ: Class 300 là "điểm cân bằng" hoàn hảo. Nó không quá đắt đỏ như Class 600 hay 900 nhưng lại an toàn vượt xa Class 150, biến nó thành lựa chọn số 1 cho các hệ thống đường ống công nghiệp thông dụng.

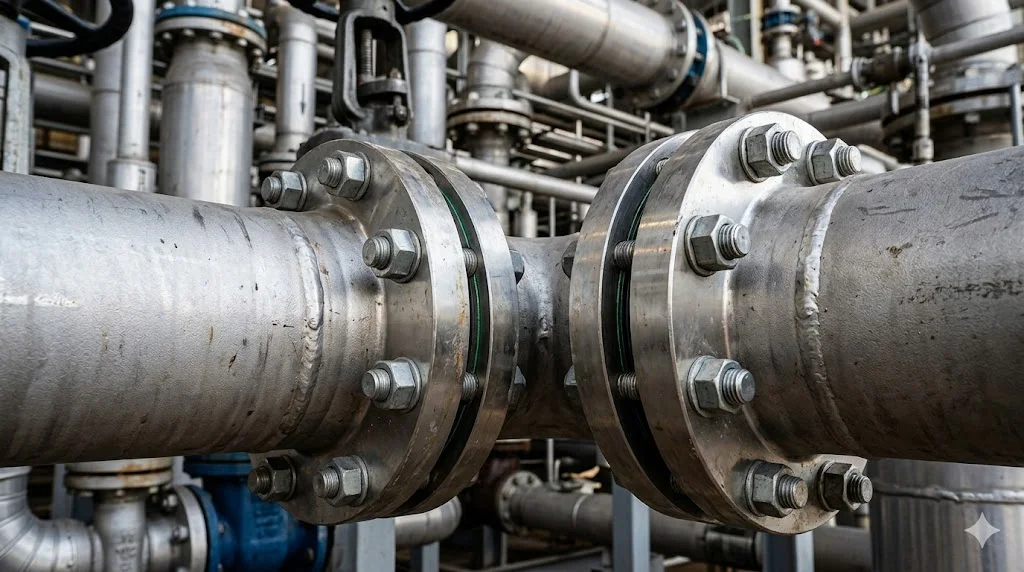

Ứng dụng thực tế và Cách lựa chọn

Flange ANSI B16.5 Class 300 được coi là "xương sống" trong nhiều lĩnh vực công nghiệp nặng nhờ khả năng chịu đựng bền bỉ.

Ứng dụng rộng rãi

• Dầu khí: Sử dụng cho các đường ống dẫn dầu thô và khí đốt nơi áp suất thay đổi liên tục.

• Nhiệt điện: Chịu được nhiệt độ cao và áp suất lớn của hơi nước.

• Công nghiệp hóa chất: Vật liệu Inox 316 Class 300 chống ăn mòn cực tốt trong môi trường axit hoặc bazơ.

Khi nào nên chọn Class 300?

• Khi áp suất làm việc vượt quá giới hạn an toàn của Class 150 (thường là trên 20 bar).

• Khi nhiệt độ vận hành cao, làm giảm độ bền của vật liệu, đòi hỏi mặt bích dày hơn để bù đắp.

• Khi cần độ an toàn cao hơn cho hệ thống phòng cháy chữa cháy hoặc các hệ thống quan trọng mà việc dừng máy để sửa chữa là cực kỳ đắt đỏ.

Sai lầm thường gặp:

Sai lầm chết người là nhầm lẫn giữa Class 300 (ANSI) và PN16 hoặc PN25 (DIN). Dù cùng là chịu áp, nhưng kích thước lỗ bu lông và đường kính vòng tâm (PCD) của chúng hoàn toàn khác nhau. Một sai lầm nhỏ trong khâu mua hàng có thể khiến toàn bộ đội ngũ lắp đặt tại công trường phải dừng việc, gây tổn thất hàng tỷ đồng.

Hướng dẫn chọn và lắp đặt chuyên nghiệp

Để hệ thống vận hành trơn tru, hãy tuân thủ quy trình dưới đây khi làm việc với flange ANSI B16.5 Class 300.

1. Checklist chọn hàng

• Xác định môi trường: Nhiệt độ và áp suất vận hành tối đa (P-T Rating).

• Chọn loại phù hợp: Cân nhắc giữa WN (cho hệ áp cao, rung lắc) hoặc SO (cho hệ thống đơn giản).

• Vật liệu: Thép A105 cho nhu cầu cơ bản, Inox cho môi trường ăn mòn.

• Kiểm tra kích thước: DN (đường kính danh nghĩa), số lỗ bu lông, và đường kính mặt bích (OD).

2. Lưu ý khi lắp đặt tại hiện trường

• Alignment (Căn chỉnh): Đảm bảo hai đầu ống đồng trục trước khi siết bu lông. Không được dùng bu lông để "ép" hai mặt bích lệch trục lại với nhau – đây là nguyên nhân gây mỏi vật liệu.

• Siết bu lông: Luôn siết theo hình ngôi sao (đối xứng) để đảm bảo gioăng được nén đều.

• Sử dụng Gasket đúng chuẩn: Đừng dùng gioăng cao su cho hơi nóng áp lực cao; hãy dùng gasket kim loại (Spiral Wound Gasket).

• Kiểm tra sau lắp: Luôn test áp lực bằng nước (hydrotest) trước khi cho dòng lưu chất nguy hiểm chạy qua.

FAQ – Câu hỏi thường gặp

Class 300 chịu được áp suất bao nhiêu?

Thông thường, flange Class 300 bằng thép cacbon có thể chịu được áp suất khoảng 740 psi (tương đương ~51 bar) ở nhiệt độ môi trường. Tuy nhiên, khả năng chịu áp sẽ giảm khi nhiệt độ tăng.

Class 300 có thay thế được PN16 không?

Không. Class 300 thuộc tiêu chuẩn ANSI (Mỹ), còn PN16 thuộc tiêu chuẩn DIN (Châu Âu). Kích thước, số lỗ bu lông và kích thước lỗ bu lông là khác nhau hoàn toàn. Không thể lắp lẫn.

Nên chọn WN hay SO?

Chọn Welding Neck (WN) nếu hệ thống của bạn có rung động lớn hoặc áp lực rất cao. Chọn Slip-On (SO) nếu bạn muốn tiết kiệm chi phí và hệ thống không quá khắc nghiệt.

Flange ansi b16 5 class 300 có dùng cho nước được không?

Được, nhưng thường không cần thiết. Trừ khi hệ thống cấp nước của bạn có áp suất cực cao, nếu không Class 150 đã là quá đủ và tiết kiệm hơn.

Kết luận

Việc lựa chọn flange ANSI B16.5 Class 300 chính xác không chỉ là tuân thủ một tiêu chuẩn, mà là đầu tư cho sự bền bỉ của cả công trình. Một hệ thống đường ống tốt là một hệ thống không cần bảo trì trong nhiều năm. Hãy đảm bảo bạn chọn đúng loại, đúng vật liệu và đúng tiêu chuẩn ngay từ đầu Flange ansi b16 5 class 300.
