Slip On RF Flange: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Bạn đã bao giờ đối mặt với tình trạng một hệ thống đường ống vừa đi vào vận hành đã xảy ra hiện tượng rò rỉ tại các điểm nối? Nguyên nhân thường không nằm ở chất lượng thi công mà bắt nguồn từ việc chọn sai loại flange (mặt bích) ngay từ khâu thiết kế.

Thực tế, chi phí để xử lý sự cố, dừng dây chuyền và thay thế linh kiện cao gấp nhiều lần so với việc đầu tư đúng loại ngay từ đầu. Trong số các dòng mặt bích hiện nay, slip on flange là cái tên phổ biến nhất nhưng cũng thường bị hiểu sai về giới hạn chịu lực và phạm vi ứng dụng. Nếu không nắm vững thông số kỹ thuật, bạn rất dễ chọn sai áp lực (class) hoặc áp dụng vào môi trường không phù hợp, dẫn đến rủi ro mất an toàn.

Bài viết này sẽ cung cấp cái nhìn từ cơ bản đến chuyên sâu, giúp bạn hiểu rõ bản chất kỹ thuật và cách lựa chọn on rf flange chuẩn xác nhất cho dự án của mình.

Slip On RF Là Gì? Định Nghĩa Và Cấu Tạo Kỹ Thuật

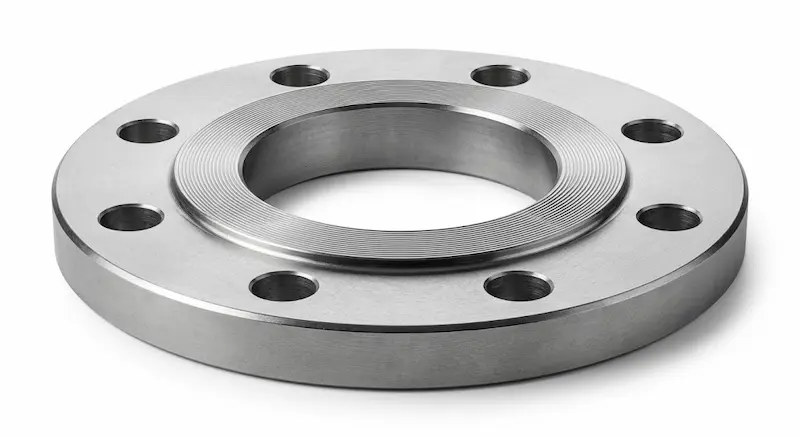

Slip on flange (mặt bích trượt mặt lồi) là loại mặt bích có thiết kế cổ ngắn, đường kính trong của lỗ lớn hơn đường kính ngoài (OD) của ống một chút, cho phép ống trượt vào bên trong lòng mặt bích trước khi thực hiện các mối hàn.

Về mặt cấu tạo, dòng flange này bao gồm các thành phần chính:

• Thân Flange: Được rèn hoặc đúc từ thép carbon, thép không gỉ hoặc hợp kinh.

• Lỗ (Bore): Kích thước lỗ luôn lớn hơn OD của ống để đảm bảo việc lắp trượt dễ dàng.

• Mặt RF (Raised Face): Đây là đặc điểm nhận diện quan trọng. Phần mặt tiếp xúc được thiết kế lồi lên so với vòng bolt hole, nhằm tập trung áp lực lên gasket (gioăng), từ đó tăng khả năng làm kín.

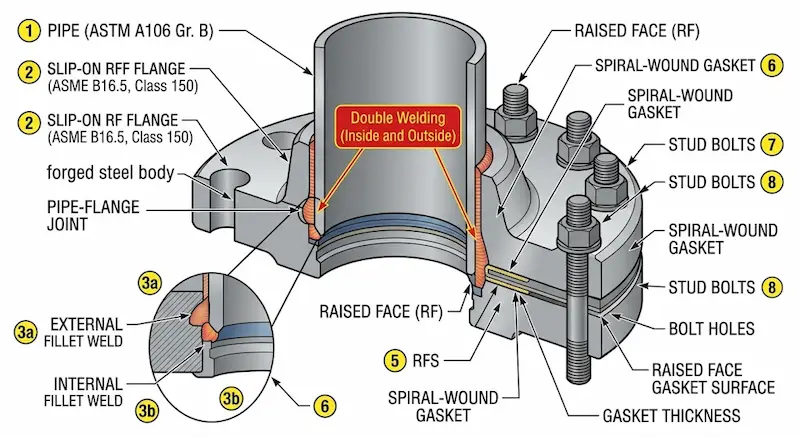

Nguyên lý hoạt động của slip on flange dựa trên việc tạo liên kết cơ khí bằng bulông và làm kín bằng hệ thống gioăng. Để đảm bảo độ bền vững, kỹ thuật viên thường thực hiện hai mối hàn: một mối hàn góc (fillet weld) ở mặt ngoài của cổ bích và một mối hàn ở mặt trong tại đầu ống.

Nguyên Lý Chịu Lực Và Bản Chất Kỹ Thuật

Tại sao lại gọi là "Slip on"? Tên gọi này phản ánh chính xác phương thức lắp đặt: ống trượt vào bích. Về mặt cơ học, cơ chế chịu lực của on rf flange có sự khác biệt rõ rệt so với các loại bích hàn cổ (Weld Neck).

Thay vì truyền lực trực tiếp qua cổ bích vào ống, dòng slip on chịu tải chủ yếu thông qua các bulông và lực ép lên mặt Raised Face (RF). Vai trò của mặt RF cực kỳ quan trọng trong việc ngăn chặn rò rỉ. Khi siết bulông, toàn bộ lực nén sẽ tập trung vào diện tích nhỏ của phần mặt lồi, giúp gioăng biến dạng và điền đầy các khe hở li ti trên bề mặt kim loại.

Tuy nhiên, cần lưu ý rằng các mối hàn góc trong cấu tạo của slip on không có khả năng chịu mỏi (fatigue) tốt như mối hàn đối đầu của Weld Neck. Do đó, bản chất của nó là giải pháp ưu tiên cho sự linh hoạt và kinh tế, thay vì các ứng dụng có chấn động cực cao hoặc áp suất siêu cao.

Phân Loại Slip On RF Theo Tiêu Chuẩn Quốc Tế

Để đảm bảo tính đồng bộ trong lắp đặt toàn cầu, on rf flange được sản xuất nghiêm ngặt theo các hệ thống tiêu chuẩn kỹ thuật:

Theo tiêu chuẩn kích thước và áp lực

• ASME/ANSI B16.5: Đây là tiêu chuẩn phổ biến nhất tại Việt Nam và các dự án dầu khí, hóa chất. Các phân cấp áp lực thường thấy bao gồm Class 150, 300, 600, 900, 1500 và 2500.

• DIN (Đức) / EN 1092-1: Sử dụng đơn vị đo lường Metric, phổ biến trong các hệ thống máy móc từ Châu Âu với các cấp áp lực PN6, PN10, PN16, PN25, PN40.

• JIS (Nhật Bản): Thường gặp trong các hệ thống cấp thoát nước và đóng tàu với các mức 5K, 10K, 20K.

Theo vật liệu chế tạo

Việc lựa chọn vật liệu quyết định tuổi thọ của hệ thống:

• Carbon Steel (ASTM A105): Dùng cho môi trường nước, dầu, khí ở nhiệt độ thường.

• Stainless Steel (SS304, SS316): Chuyên dụng cho thực phẩm, hóa chất và môi trường có tính ăn mòn cao.

• Alloy Steel: Dùng cho các ứng dụng yêu cầu khả năng chịu nhiệt đặc biệt.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Khi đọc bản vẽ kỹ thuật hoặc đặt hàng on rf flange, bạn phải đặc biệt chú trọng vào các thông số sau:

1. Kích thước danh định (DN hoặc NPS): Phải tương ứng với kích thước ống.

2. Đường kính lỗ (Bore): Đây là thông số gây nhầm lẫn nhiều nhất. ID của flange phải lớn hơn OD của ống. Ví dụ, với ống DN50 (OD 60.3mm), lỗ của slip on flange sẽ được gia công khoảng 61-62mm để trượt vừa.

3. Pressure Rating (Class/PN): Độ dày của thân bích và số lượng lỗ bulông phụ thuộc trực tiếp vào chỉ số này. Một mặt bích Class 300 sẽ dày hơn và nặng hơn đáng kể so với Class 150 cùng size.

4. Face Finish: Độ nhám của mặt RF (thường từ 125-250 micro-inch) ảnh hưởng đến khả năng "bám" của gioăng.

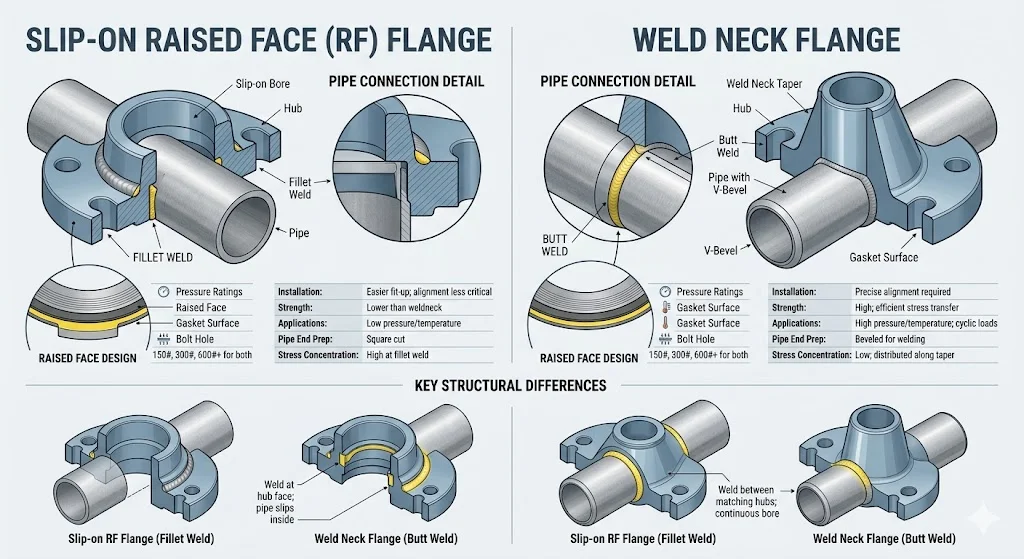

So Sánh Slipn RF Flange Với Các Loại Mặt Bích Khác

So với Weld Neck, slip on giúp nhà thầu tiết kiệm đáng kể chi phí vật tư và thời gian cắt ống (không cần độ chính xác tuyệt đối về chiều dài ống như hàn đối đầu). Tuy nhiên, về độ bền cơ học lâu dài, Weld Neck vẫn chiếm ưu thế trong các môi trường khắc nghiệt.

Tại Sao Slip On RF Flange Được Ưa Chuộng Trong Công Nghiệp?

Sự phổ biến của slip on rf flange không phải ngẫu nhiên mà đến từ những giá trị thực tế về kinh tế và kỹ thuật:

• Chi phí đầu tư thấp: Giá thành sản xuất của mặt bích trượt thường rẻ hơn các loại mặt bích có cổ dài.

• Dễ lắp đặt và căn chỉnh: Do ống có thể trượt bên trong bích, kỹ thuật viên dễ dàng xoay bích để khớp các lỗ bulông mà không cần canh chỉnh quá khắt khe từ lúc cắt ống.

• Tiết kiệm không gian: Thiết kế thấp gọn giúp nó phù hợp với những vị trí có không gian lắp đặt hạn chế.

⚠️ Cảnh báo: Dù có nhiều ưu điểm, slip on không phải là "vạn năng". Bạn không nên sử dụng chúng trong các hệ thống có áp lực vượt quá Class 600 hoặc nơi có sự thay đổi nhiệt độ đột ngột (thermal shock), vì mối hàn góc dễ bị nứt gãy dưới tác động giãn nở nhiệt liên tục.

Ứng Dụng Thực Tế Của Slip On RF Flange

Trong thực tế, bạn sẽ bắt gặp slip on rf flange ở hầu hết các công trình công nghiệp dân dụng và hạng nhẹ:

• Hệ thống HVAC: Đường ống nước nóng, nước lạnh và điều hòa trung tâm.

• Ngành xử lý nước: Các trạm bơm, hệ thống lọc nước thải và cấp nước sạch đô thị.

• Ngành dầu khí & hóa chất: Sử dụng ở các phân đoạn áp suất thấp đến trung bình, các đường ống phụ trợ (utility lines).

• Phòng cháy chữa cháy (PCCC): Các cụm bơm và đường ống dẫn nước chữa cháy.

Những Sai Lầm Thường Gặp Và Hậu Quả

Việc thiếu kinh nghiệm trong lắp đặt slip  rf flange có thể dẫn đến những thảm họa về vận hành:

1. Chỉ hàn một phía: Nhiều đơn vị chỉ hàn mặt ngoài để tiết kiệm thời gian. Điều này khiến mặt bích yếu đi rất nhiều và dễ bị ăn mòn mặt trong.

2. Hàn quá sát mặt RF: Nếu mối hàn trong quá dày hoặc lấn vào mặt RF, gioăng sẽ không thể nằm phẳng, gây rò rỉ ngay lập tức khi thử áp.

3. Chọn sai vật liệu giữa ống và bích: Ví dụ hàn bích thép carbon vào ống inox sẽ gây ra ăn mòn điện hóa, làm hỏng mối nối nhanh chóng.

Cách Chọn Slip On RF Flange Chuẩn (Checklist)

Để đảm bảo chọn đúng sản phẩm, bạn có thể tham khảo quy trình sau:

•  Bước 1: Xác định áp suất làm việc và nhiệt độ tối đa của hệ thống.

•  Bước 2: Kiểm tra tiêu chuẩn của thiết bị đang kết nối (Nếu bơm dùng chuẩn JIS 10K, bích phải là JIS 10K).

•  Bước 3: Lựa chọn vật liệu phù hợp với lưu chất (Nước dùng thép, hóa chất dùng inox).

•  Bước 4: Xác định loại mặt (RF cho kín khít, FF cho các thiết bị bằng gang hoặc áp suất rất thấp).

•  Bước 5: Đối chiếu đường kính ngoài của ống thực tế với thông số lỗ (bore) của mặt bích.

FAQ – Những Câu Hỏi Thường Gặp

1. Slip on RF flange có thể dùng cho áp lực tối đa bao nhiêu?

Thông thường, chúng được khuyến khích dùng tối đa đến Class 600 (theo ASME). Với các hệ thống áp suất cao hơn, Weld Neck là lựa chọn an toàn hơn.

2. Có bắt buộc phải hàn cả hai phía cho slip on flange không?

Có. Để đảm bảo khả năng chịu lực theo thiết kế và ngăn chặn lưu chất rò rỉ vào kẽ hở giữa ống và bích gây ăn mòn, bạn nên hàn cả mối hàn góc bên ngoài và bên trong.

3. Sự khác biệt lớn nhất giữa RF và FF flange là gì?

RF (Raised Face) có mặt lồi để tập trung áp lực, trong khi FF (Flat Face) là mặt phẳng hoàn toàn. Lưu ý: Không bao giờ được kết nối mặt bích RF bằng thép với mặt bích FF bằng gang vì lực siết bulông có thể làm nứt mặt bích gang.

4. Có thể thay thế Weld Neck bằng Slip on không?

Chỉ có thể thay thế nếu áp suất hệ thống thấp và không có rung động mạnh. Bạn nên tham khảo ý kiến kỹ sư thiết kế trước khi thay đổi.

Kết Luận

Slip on flange là một thành phần không thể thiếu trong kỹ thuật đường ống nhờ sự cân bằng hoàn hảo giữa chi phí và tính tiện dụng. Tuy nhiên, hiệu quả của nó chỉ đạt được khi bạn chọn đúng tiêu chuẩn, vật liệu và thực hiện kỹ thuật hàn hai lớp đúng quy chuẩn.

Đừng để một sai sót nhỏ trong việc chọn mặt bích làm ảnh hưởng đến tiến độ và an toàn của toàn bộ công trình. Nếu bạn đang tìm kiếm giải pháp vật tư tối ưu cho dự án tiếp theo, hãy liên hệ với đơn vị cung cấp uy tín để được tư vấn sâu hơn về các dòng mặt bích tiêu chuẩn quốc tế Slip on rf flange.
