NW100 Flange Là Gì? Hướng Dẫn Chọn Mua và Kỹ Thuật Lắp Đặt Chuẩn Chân Không

Bạn đã bao giờ đối mặt với tình trạng hệ thống đường ống chân không bị mất áp, rò rỉ khí dù đã vặn chặt mọi kết nối? Trong kỹ thuật chân không, sai lầm lớn nhất thường bắt đầu từ việc lựa chọn sai mặt bích (flange). Đặc biệt, flange là một tiêu chuẩn gây ra nhiều nhầm lẫn nhất do sự tương đồng về con số với các hệ thống ống dẫn thông thường.

Nếu bạn đang vận hành hệ thống hút chân không công nghiệp, bán dẫn hay phòng thí nghiệm, việc hiểu rõ bản chất của flange không chỉ giúp bạn tránh lãng phí chi phí sửa chữa mà còn đảm bảo hiệu suất vận hành tối ưu. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để bạn làm chủ việc lựa chọn và lắp đặt thiết bị này.

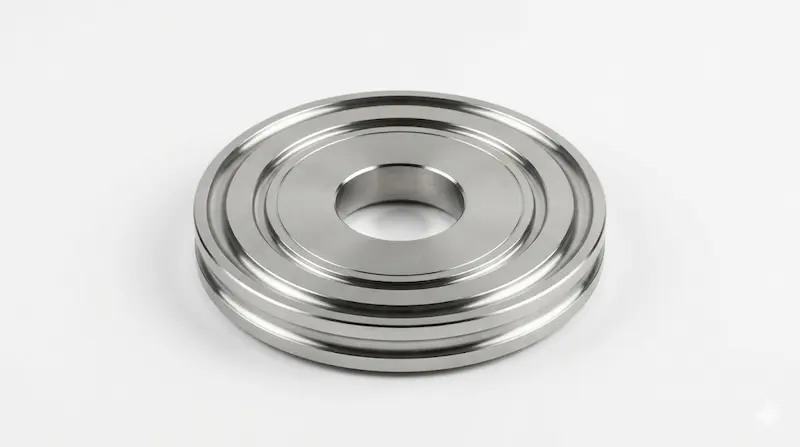

NW10 Flange là gì?

NW100 là loại mặt bích tiêu chuẩn dùng trong hệ thống chân không, có đường kính danh nghĩa khoảng 100mm, thường thuộc hệ ISO-K hoặc ISO-F, dùng để kết nối nhanh và đảm bảo kín khí.

Để hiểu sâu hơn, thuật ngữ "NW" là viết tắt của Nominal Width (đường kính danh nghĩa). Trong thế giới chân không, flange đại diện cho kích thước thông dụng cho các đường ống có lưu lượng lớn, nơi yêu cầu độ kín khít tuyệt đối để duy trì áp suất âm. Không giống như các loại mặt bích thông thường trong xây dựng dân dụng, mặt bích chân không được thiết kế chuyên biệt để chịu đựng chênh lệch áp suất giữa môi trường bên trong và bên ngoài, ngăn chặn sự xâm nhập của không khí.

Cần lưu ý rằng, N100  không đồng nhất với DN100 (tiêu chuẩn ống dẫn nước/khí công nghiệp) và hoàn toàn khác biệt với KF100 (chuẩn Quick Flange nhỏ hơn). Sự nhầm lẫn này chính là nguyên nhân dẫn đến 80% các sự cố không tương thích khi lắp đặt thiết bị chân không.

Nguyên lý hoạt động của Flange

Nguyên lý cốt lõi của một hệ thống kết nối bằng flange dựa trên sự kết hợp giữa mặt phẳng tiếp xúc được gia công chính xác và hệ thống làm kín bằng gioăng (O-ring).

Khi hai mặt bích được ép lại với nhau, một vòng đệm cao su (Viton hoặc NBR) được đặt ở giữa, nằm trong một rãnh định vị. Áp lực từ các khớp nối (Clamp) hoặc bu lông (Bolt) sẽ ép đều lên bề mặt tiếp xúc, nén vòng đệm để lấp đầy mọi khe hở siêu nhỏ. Trong môi trường chân không, áp suất khí quyển bên ngoài thực tế lại là một lợi thế, nó hỗ trợ thêm lực ép lên mặt bích, giúp hệ thống kín hơn theo thời gian.

Vì sao cơ chế này quan trọng? Trong các ứng dụng chân không sâu (High Vacuum), chỉ cần một khe hở nhỏ ở cấp độ micromet cũng đủ để làm hỏng toàn bộ quy trình, gây nhiễm bẩn môi trường làm việc hoặc làm giảm hiệu suất bơm chân không. Do đó, việc lắp đặt flange đòi hỏi sự tỉ mỉ về lực siết và sự sạch sẽ tuyệt đối của bề mặt gioăng.

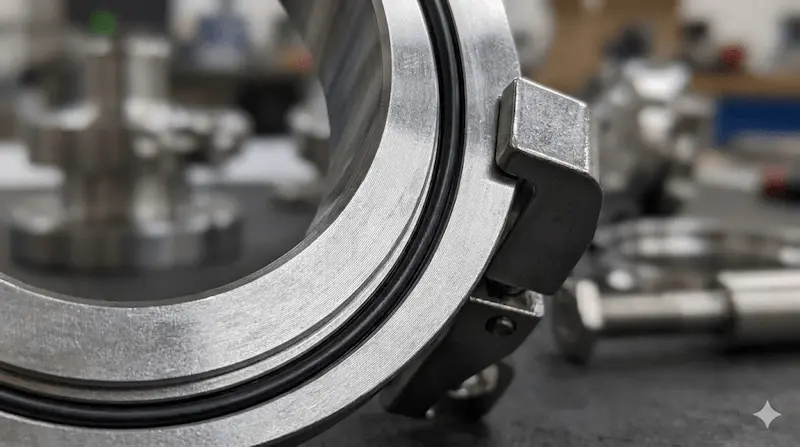

Phân loại Flange phổ biến

Trên thị trường hiện nay, flange thường được chia thành hai hệ thống chính dựa trên phương thức kết nối: ISO-K và ISO-F.

1. Hệ ISO-K (Clamp Flange)

Đây là loại sử dụng các ngàm kẹp (Clamps) để giữ hai mặt bích lại với nhau.

• Ưu điểm: Lắp đặt cực kỳ nhanh chóng, linh hoạt, phù hợp cho các hệ thống cần tháo lắp thường xuyên để vệ sinh hoặc bảo trì.

• Nhược điểm: Khả năng chịu áp lực cao không bằng hệ bắt bu lông.

2. Hệ ISO-F (Fixed/Bolt Flange)

Loại này sử dụng các lỗ khoan sẵn và bu lông để cố định trực tiếp hai mặt bích.

• Ưu điểm: Cấu trúc cực kỳ chắc chắn, chịu được rung động và áp suất tốt.

• Nhược điểm: Thời gian lắp đặt lâu hơn do phải xoay hướng mặt bích để khớp lỗ bu lông.

Bảng so sánh nhanh:

Lưu ý: KF (Klein Flange) thường chỉ dừng lại ở kích thước nhỏ (lên đến DN50). Với kích thước 100mm, KF không phải là lựa chọn phổ biến, vì vậy đừng nhầm lẫn khi tìm kiếm flange với các loại KF-size lớn.

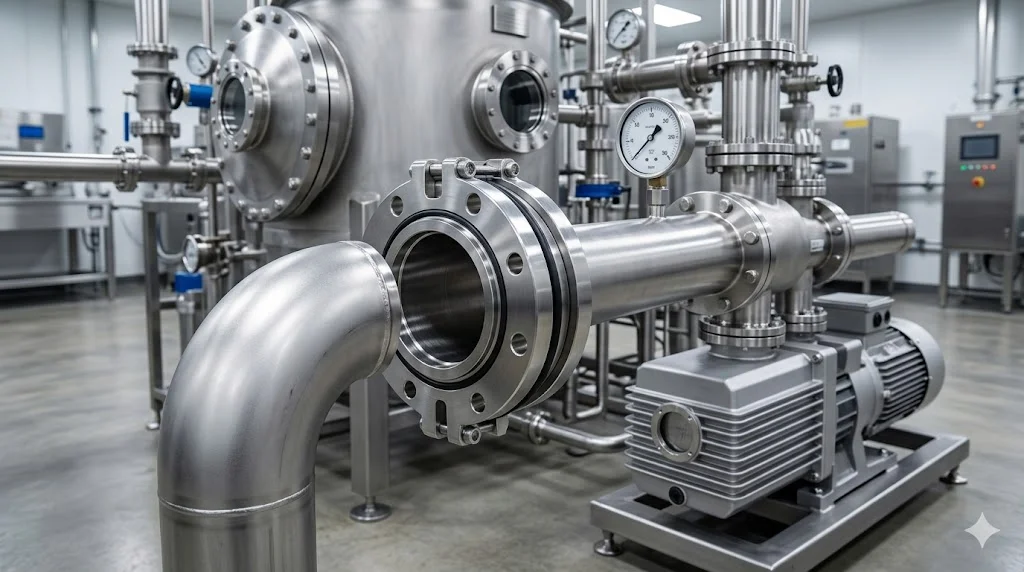

Thông số kỹ thuật Flange

Để tránh mua sai hàng, bạn cần nắm vững các thông số kỹ thuật cốt lõi. Một flange chuẩn thường có các đặc tính sau:

• Đường kính danh nghĩa: 100mm.

• Đường kính ngoài & trong: Cần kiểm tra bảng datasheet của hãng vì mỗi nhà sản xuất (như Edwards, Pfeiffer, VAT) có thể có dung sai nhỏ.

• Vật liệu: Phổ biến nhất là Inox 304 hoặc 316. Inox 316 được ưu tiên trong các môi trường hóa chất hoặc phòng thí nghiệm ăn mòn cao.

• Số lỗ bu lông (đối với ISO-F): Thường là 8 lỗ.

Cảnh báo chuyên gia: Sai lệch dù chỉ 1–2mm cũng khiến bạn không thể lắp đặt được. Khi mua flange, đừng chỉ dựa vào tên gọi, hãy yêu cầu bản vẽ kỹ thuật chi tiết hoặc đo đạc chính xác đường kính mặt bích (OD - Outside Diameter) và đường kính vòng tâm lỗ bu lông (PCD).

So sánh NW100 với DN100 & KF100: Tại sao hay nhầm lẫn?

Đây là điểm mấu chốt mà các kỹ sư mua hàng cần đặc biệt lưu tâm. Sự nhầm lẫn giữa 3 chuẩn này là lý do phổ biến nhất gây ra các đơn hàng sai lệch:

1. DN100: Đây là chuẩn ống dẫn công nghiệp (như dẫn nước, khí nén, hơi). DN100 có độ dày thành ống và cấu trúc mặt bích khác hoàn toàn. Bề mặt của DN100 không được gia công để làm kín chân không. Nếu cố gắng dùng mặt bích DN100 cho hệ chân không, bạn chắc chắn sẽ gặp rò rỉ.

2. KF100: Dù cũng dùng cho chân không, nhưng KF (Quick Flange) có cơ chế kẹp "C-clamp" khác biệt hoàn toàn với hệ ISO. KF100 thường hiếm gặp hơn và không tương thích với các mặt bích flange hệ ISO-K/ISO-F.

3. NW100 (ISO-K/F): Được thiết kế chuyên biệt cho hệ chân không, với bề mặt làm kín (sealing surface) được gia công mịn (thường là N5-N7) để đảm bảo độ kín khít tuyệt đối với O-ring.

Ứng dụng thực tế của Flange

NW10 flange xuất hiện ở khắp nơi trong các hệ thống đòi hỏi độ sạch và độ kín cao:

• Hệ thống chân không công nghiệp: Các đường ống nối bơm chân không (vacuum pump) vào buồng xử lý.

• Công nghiệp bán dẫn (Semiconductor): Môi trường chân không siêu cao (UHV) yêu cầu vật liệu Inox 316 và độ chính xác cao.

• Thực phẩm: Các dây chuyền sấy thăng hoa, đóng gói hút chân không cần sự bền bỉ của mặt bích.

• Phòng thí nghiệm: Kết nối giữa các thiết bị phân tích, máy quang phổ khối.

Khi nào nên dùng flange? Bạn nên sử dụng nó khi đường ống của bạn có đường kính danh nghĩa 100mm và yêu cầu lưu lượng khí lớn. Nếu hệ thống của bạn nhỏ hơn (ví dụ cần lưu lượng thấp), hãy cân nhắc xuống các kích thước nhỏ hơn như NW40 hoặc NW50 để tiết kiệm không gian và chi phí.

Sai lầm thường gặp khi chọn Flange

Dựa trên kinh nghiệm xử lý các sự cố kỹ thuật, dưới đây là những sai lầm phổ biến nhất:

• Không kiểm tra tiêu chuẩn ISO-K vs ISO-F: Mua nhầm ISO-K khi hệ thống đang yêu cầu ISO-F là lỗi "kinh điển". Bạn không thể dùng kẹp (clamp) để siết mặt bích được thiết kế cho bu lông (bolt).

• Chất liệu gioăng (O-ring) không phù hợp: Nếu môi trường làm việc có nhiệt độ cao hoặc hóa chất, việc chọn O-ring NBR thông thường thay vì Viton sẽ làm hỏng hệ thống chỉ sau vài tuần.

• Bỏ qua tình trạng bề mặt: Sử dụng mặt bích bị trầy xước từ lần lắp đặt trước. Trong chân không, một vết xước nhỏ ở mặt tiếp xúc cũng trở thành đường dẫn khí (leak path).

• Mua hàng giá rẻ không rõ nguồn gốc: flange kém chất lượng thường có dung sai lớn, không đảm bảo được độ phẳng, dẫn đến việc siết chặt vẫn không đạt được độ chân không mong muốn.

Hướng dẫn cách chọn NW100 Flange đúng chuẩn (Checklist)

Để chọn đúng flange cho dự án của mình, hãy tuân thủ checklist sau:

1. Xác định hệ thống: Bạn đang dùng ISO-K hay ISO-F? (Kiểm tra lại thiết bị cũ).

2. Kiểm tra vật liệu: Môi trường vận hành là gì? (Inox 304 là tiêu chuẩn, 316 cho môi trường khắc nghiệt).

3. Đo đạc chính xác: Luôn kiểm tra đường kính ngoài (OD) của mặt bích.

4. Lựa chọn O-ring: Chọn vật liệu Viton (FKM) nếu cần chịu nhiệt hoặc hóa chất, NBR cho ứng dụng thông thường.

5. Áp suất vận hành: Xác nhận yêu cầu về mức độ chân không (Low, Medium, hay High Vacuum).

Lưu ý khi lắp đặt: Khi lắp flange, luôn đảm bảo bề mặt làm kín sạch sẽ, không bụi bẩn. Siết bu lông hoặc kẹp theo hình ngôi sao (đối xứng) để lực ép được phân bổ đều. Sau khi lắp, hãy thực hiện kiểm tra rò rỉ (Leak test) bằng máy dò khí Heli hoặc dung dịch kiểm tra áp suất trước khi đưa vào vận hành thực tế.

FAQ – Câu hỏi thường gặp

NW100 flange có phải DN100 không?

Không. Đây là hai tiêu chuẩn hoàn toàn khác nhau. DN100 là chuẩn ống dẫn công nghiệp, còn NW100 là chuẩn mặt bích chân không. Chúng không thể lắp lẫn cho nhau.

NW100 dùng được áp suất bao nhiêu?

Tùy thuộc vào loại (ISO-K hay ISO-F) và chất liệu vòng đệm, nhưng thông thường chúng được thiết kế để duy trì môi trường chân không từ mức trung bình đến chân không sâu.

Có thể thay NW100 bằng KF100 không?

Không, vì kích thước, tiêu chuẩn kết nối và cơ chế làm kín của KF100 khác hoàn toàn với flange.

Vật liệu nào tốt nhất cho NW100?

Inox 304 là lựa chọn tối ưu về chi phí và hiệu suất. Tuy nhiên, nếu môi trường có tính ăn mòn hoặc nhiệt độ cao, Inox 316 là lựa chọn bắt buộc.

Kết luận

Việc lựa chọn đúng flange không chỉ là mua một linh kiện, mà là đầu tư vào sự ổn định của cả một hệ thống. Đừng để một sai sót nhỏ ở khâu lựa chọn mặt bích làm gián đoạn quy trình sản xuất của bạn Nw100 flange.
