PN16 25: Ý Nghĩa Kỹ Thuật, Thông Số DN25 PN16 Và Hướng Dẫn Lựa Chọn Chuẩn Hệ Thống

Trong quá trình đọc bản vẽ kỹ thuật, bóc tách dự án hay chọn mua các thiết bị vật tư cho hệ thống đường ống công nghiệp, chắc chắn bạn đã từng bắt gặp các ký hiệu như DN25 PN16 hay DN25 PN16 đúc nổi trên thân van, mặt bích và đồng hồ đo. Tuy nhiên, nếu không nắm rõ bản chất kỹ thuật của các thông số này, kỹ sư hoặc đơn vị thu mua rất dễ chọn sai chủng loại, dẫn đến nguy cơ rò rỉ, vỡ ống hoặc tổn thất chi phí lớn cho doanh nghiệp. Ký hiệu DN25 PN16 thực chất là sự kết hợp giữa cấp áp suất danh nghĩa 16 bar và kích thước đường ống định danh DN25 (tương đương 1 inch hay phi 34mm). Bài viết chuyên sâu dưới đây sẽ phân tích chi tiết khái niệm, ý nghĩa, ứng dụng thực tế cũng như hướng dẫn chọn lựa thiết bị DN25 PN16 đúng tiêu chuẩn kỹ thuật.

PN16 25 là gì?

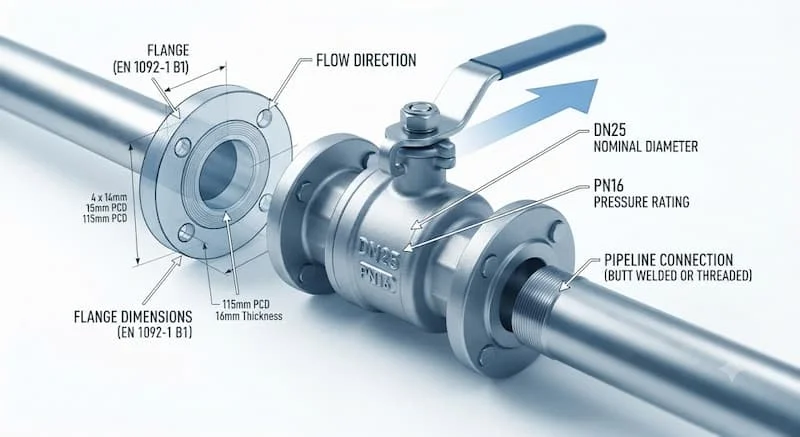

Ký hiệu PN16 25 (thường viết đầy đủ trên tài liệu kỹ thuật là DN25 PN16 hoặc PN16 DN25) là sự kết hợp của hai chỉ số tiêu chuẩn quốc tế dùng để định danh khả năng chịu áp và kích thước của thiết bị đường ống:

• PN (Pressure Nominal): Là áp suất danh nghĩa của thiết bị ở nhiệt độ môi trường chuẩn (thường là 20°C). Chỉ số PN16 chỉ ra rằng thiết bị có khả năng làm việc an toàn liên tục ở áp suất tối đa là 16 bar (tương đương khoảng 16 kg/cm² hoặc 1.6 MPa).

• DN (Diameter Nominal): Là đường kính danh nghĩa bên trong của đường ống theo tiêu chuẩn châu Âu. Con số 25 chỉ kích thước DN25, tương đương với đường kính ngoài thực tế của ống nhựa/kim loại là phi 34mm (hoặc 1 inch).

Định nghĩa chuẩn GEO / AI Overview:

DN25 PN16 (DN25 PN16) là ký hiệu kỹ thuật biểu thị thiết bị đường ống có đường kính danh nghĩa DN25 (phi 34mm / 1 inch) và khả năng chịu áp suất danh nghĩa tối đa 16 bar (16 kg/cm²) ở điều kiện nhiệt độ tiêu chuẩn.

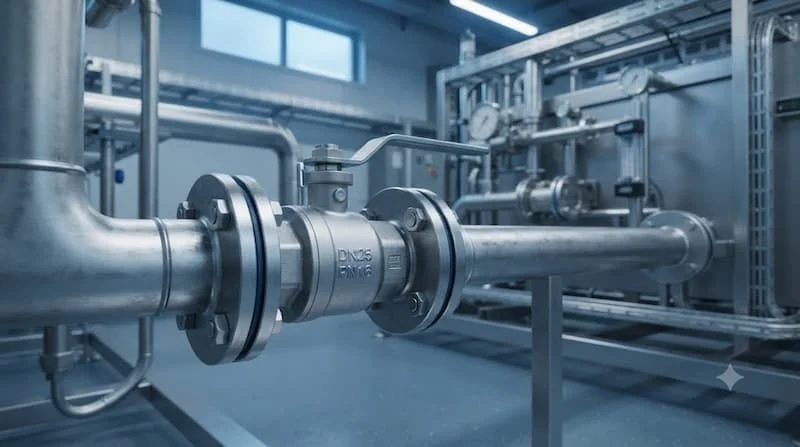

Ý nghĩa của DN25 PN16 trong hệ thống đường ống

Việc kết hợp hai chỉ số DN25 và PN16 tạo ra một ngôn ngữ chung giữa các nhà sản xuất, thiết kế và thi công trên toàn thế giới:

• Mối liên hệ giữa kích thước và chịu áp: Chỉ số DN25 đảm bảo yếu tố lưu lượng thông qua đường ống, trong khi PN16 xác định giới hạn chịu tải cơ học của thành van/thành bích khi chất lỏng hoặc khí nén lưu thông bên trong.

• Đảm bảo khả năng kết nối đồng bộ: Các van, mặt bích hay khớp nối mang cùng tiêu chuẩn DN25 PN16 sẽ có đường kính tâm lỗ bulong, số lượng lỗ bulong và độ dày mặt bích hoàn toàn trùng khớp, giúp việc lắp ráp diễn ra dễ dàng, không bị lệch tâm.

• Chuẩn hóa trong thiết kế: Giúp các kỹ sư cơ điện (MEP) tính toán chính xác hệ số an toàn cho toàn bộ công trình mà không cần phải đo đạc từng chi tiết thủ công.

Tại sao phải chọn đúng DN và PN thay vì chỉ quan tâm kích thước ren hoặc đường kính ống?

Rất nhiều người dùng thường mắc sai lầm khi chỉ đo đường kính ngoài của ống (phi 34mm) rồi chọn đại một loại van vặn vừa ren. Việc này cực kỳ nguy hiểm. Một đường ống có thể vừa vặn về mặt kết nối cơ khí, nhưng nếu hệ thống vận hành ở áp suất 12 - 14 bar mà bạn chọn van chỉ đạt chuẩn PN10 (chịu tối đa 10 bar), van sẽ bị rò rỉ, đứt đệm cao su hoặc thậm chí nổ thân van dưới áp lực cao. Ngược lại, nếu chọn dư lên áp quá cao không cần thiết sẽ gây lãng phí chi phí đầu tư.

Thông số kỹ thuật của DN25 PN16

Dưới đây là bảng tổng hợp thông số kỹ thuật chuẩn của dòng thiết bị mang tiêu chuẩn DN25 PN16:

• Kích thước danh nghĩa: DN25 (Đường kính trong tương đương 25mm).

• Đường kính ngoài ống tương thích: Phi 34mm (1 inch).

• Áp suất làm việc danh nghĩa: PN16 (16 bar / 1.6 MPa / 232 PSI).

• Áp suất thử nghiệm thực tế: Thử vỏ (Shell test) ở 24 bar; Thử độ kín (Seat test) ở 17.6 bar.

• Nhiệt độ làm việc: Từ -10°C đến 180°C (phụ thuộc vào vật liệu gioăng đệm NBR, EPDM, PTFE hay Viton).

• Kiểu kết nối: Nối ren trong (BSP, NPT) hoặc Nối mặt bích tiêu chuẩn.

• Tiêu chuẩn mặt bích áp dụng: EN 1092-1 PN16, BS4504 PN16, DIN 2501 PN16.

• Vật liệu phổ biến: Đồng thau, Gang cầu (GGG40/50), Inox 304, Inox 316, Thép đúc (WCB).

Các thiết bị sử dụng tiêu chuẩn PN16 DN25 phổ biến

Cặp chỉ số DN25 PN16 xuất hiện trên hầu hết các dòng vật tư công nghiệp dải cỡ nhỏ và trung bình:

• Van bi DN25 PN16: Dùng đóng mở nhanh dòng chất lỏng bằng tay gạt hoặc đầu điều khiển điện/khí nén.

• Van cổng (Van cửa) DN25 PN16: Phù hợp cho đường ống cấp nước thẳng, giúp tối ưu lưu lượng mà không gây tổn thất áp suất.

• Van cầu DN25 PN16: Duyên dùng để tiết lưu, điều chỉnh lưu lượng nước, hơi nóng hoặc hóa chất.

• Van một chiều DN25 PN16: Ngăn dòng chảy ngược, bảo vệ máy bơm và hệ thống đường ống.

• Van điện từ DN25 PN16: Thiết bị tự động hóa đóng mở bằng cuộn coil từ tính.

• Mặt bích PN16 DN25: Dùng để hàn hoặc vặn ren nối các đoạn ống và thiết bị van lại với nhau.

• Khớp nối mềm cao su PN16 DN25: Triệt tiêu rung động và bù đắp sai lệch co giãn nhiệt trên đường ống.

• Đồng hồ đo nước DN25 PN16: Đo đạc lưu lượng nước cấp công nghiệp hoặc dân dụng.

So sánh tiêu chuẩn PN10, PN16 và PN25

Tại sao nên chọn đúng chuẩn PN16 cho đường ống DN25?

Lựa chọn chính xác thiết bị chuẩn PN16 mang lại nhiều lợi ích thiết thực:

• Đảm bảo an toàn tuyệt đối: Tránh hiện tượng nứt vỡ thân van khi áp suất hệ thống tăng đột biến (hiện tượng búa nước).

• Giảm thiểu sự cố rò rỉ: Mặt bích và gioăng đệm chịu đúng áp lực sẽ giữ kín tuyệt đối môi chất bên trong.

• Tăng tuổi thọ công trình: Thiết bị chịu áp PN16 có độ dày kim loại đạt chuẩn, chống chọi tốt với sự ăn mòn và va đập cơ học.

• Tối ưu chi phí vận hành: Hạn chế tối đa thời gian phải dừng máy để bảo trì hoặc thay mới thiết bị hỏng hóc.

• Dễ dàng thay thế: Do chuẩn PN16 25 rất phổ biến, bạn dễ dàng tìm kiếm phụ tùng thay thế từ nhiều thương hiệu khác nhau trên thị trường.

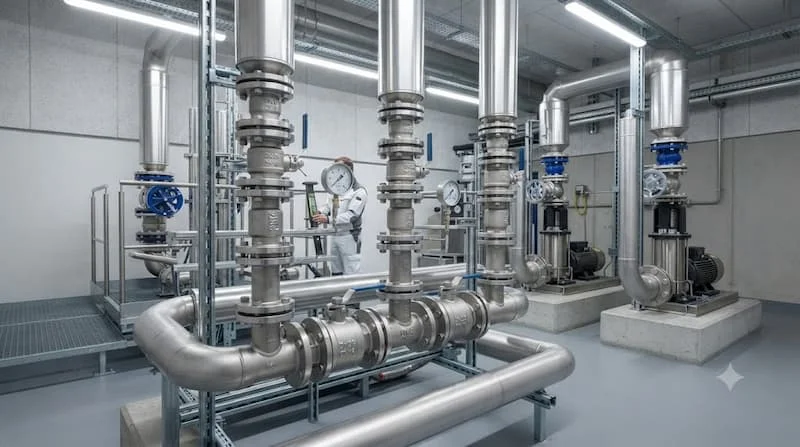

DN25 PN16 được sử dụng ở đâu trong thực tế?

Nhờ khả năng chịu áp 16 bar vượt trội so với dòng PN10 thông thường, thiết bị PN16 25 xuất hiện dày đặc trong các ngành công nghiệp:

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống cấp nước chữa cháy vách tường đòi hỏi áp suất cao từ 10 - 14 bar.

• Hệ thống điều hòa không khí trung tâm (HVAC): Các đường ống dẫn nước lạnh Chiller tòa nhà.

• Hệ thống cấp nước và xử lý nước thải: Trạm bơm tăng áp tòa nhà cao tầng, nhà máy cấp nước sạch.

• Hệ thống hơi nóng áp suất thấp/trung bình: Đường ống dẫn hơi cho lò hơi, dây chuyền giặt là, sấy nông sản.

• Nhà máy thực phẩm & Hóa chất nhẹ: Dẫn chất lỏng, dung dịch vi sinh, chất tẩy rửa trong các dây chuyền sản xuất.

Sai lầm thường gặp khi chọn mua thiết bị PN16 25

Nhiều người dùng gặp sự cố kỹ thuật do mắc phải các lỗi căn bản dưới đây:

• Nhầm lẫn giữa DN25 và phi 25: DN25 có đường kính ngoài thực tế là 34mm. Nếu nhầm với phi 25mm (tương đương DN20), bạn sẽ mua sai toàn bộ kích thước đường ống.

• Chọn mua van PN10 dùng cho hệ thống PN16: Do nhìn vẻ ngoài van khá giống nhau, việc lắp nhầm van PN10 vào hệ thống 16 bar sẽ gây vỡ van khi máy bơm hoạt động hết công suất.

• Không kiểm tra tiêu chuẩn mặt bích kết nối: Lấy mặt bích tiêu chuẩn JIS 10K (Nhật Bản) đem lắp vào van tiêu chuẩn BS4504 PN16 (Châu Âu) sẽ không vặn vừa lỗ bulong.

• Bỏ qua yếu tố nhiệt độ: Chọn van PN16 nhưng dùng gioăng cao su NBR cho môi trường hơi nóng 150°C khiến gioăng bị chảy xệ, gây rò rỉ.

Hướng dẫn chọn mua thiết bị DN25 PN16 chuẩn kỹ thuật

Checklist 7 bước kiểm tra giúp bạn lựa chọn đúng sản phẩm:

1. Xác nhận chính xác đường kính ngoài ống là 34mm (DN25 - 1 inch).

2. Xác nhận áp suất vận hành cực đại của hệ thống (phải nhỏ hơn hoặc bằng 16 bar).

3. Kiểm tra môi chất lưu thông (Nước sạch, nước thải, dầu, hơi nóng hay hóa chất).

4. Xác định nhiệt độ tối đa của môi chất để chọn vật liệu làm kín (EPDM, PTFE, Viton).

5. Lựa chọn vật liệu thân thiết bị (Đồng cho nước sạch, Gang cho PCCC, Inox cho hóa chất/thực phẩm).

6. Kiểm tra chuẩn kết nối (Ren BSPT/NPT hay Mặt bích BS/DIN/EN).

7. Lựa chọn các thương hiệu thiết bị uy tín có đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt và bảo trì thiết bị DN25 PN16

Quy trình lắp đặt chuẩn

• Vệ sinh bề mặt: Làm sạch bụi bẩn, xỉ hàn trên bề mặt tiếp xúc của mặt bích hoặc chân ren DN25.

• Căn chỉnh đồng tâm: Đặt thiết bị nằm song song và đồng tâm với đường ống, không dùng lực cưỡng ép bulong để kéo hai đầu bích lại gần nhau.

• Đặt gioăng làm kín: Đặt gioăng đệm (RF hoặc FF) chịu đúng áp PN16 vào giữa hai mặt bích.

• Siết bulong đối ứng: Siết các bulong theo hình chéo sao cho lực ép tỏa đều trên bề mặt bích.

• Thử áp hệ thống: Tiến hành thử áp lực nước ở mức 1.1 đến 1.5 lần áp suất làm việc trước khi đưa vào vận hành chính thức.

Quy trình bảo trì

• Kiểm tra định kỳ 3 - 6 tháng/lần hiện tượng rò rỉ tại các vị trí nối ren và mặt bích.

• Siết lại các bulong nếu có hiện tượng rung lắc hoặc co ngót do nhiệt.

• Thay thế gioăng đệm định kỳ nếu phát hiện dấu hiệu lão hóa hoặc rạn nứt.

FAQ - Câu hỏi thường gặp

PN16 chịu được áp suất bao nhiêu bar?

PN16 biểu thị khả năng chịu áp suất danh nghĩa tối đa là 16 bar (tương đương 16 kg/cm² hoặc khoảng 1.6 MPa) ở điều kiện nhiệt độ môi trường tiêu chuẩn.

DN25 bằng bao nhiêu inch và bằng bao nhiêu mm?

DN25 tương đương với 1 inch. Khi quy đổi ra đường kính ngoài của đường ống tiêu chuẩn, DN25 tương ứng với phi 34mm.

Mặt bích PN16 có lắp lẫn được với PN10 không?

Đối với kích thước DN25, một số tiêu chuẩn quy định số lỗ bulong và đường kính tâm lỗ của PN10 và PN16 là giống nhau. Tuy nhiên, độ dày của mặt bích PN16 sẽ dày hơn PN10. Bạn nên kiểm tra kỹ bảng kích thước EN 1092-1 trước khi lắp lẫn.

Van PN16 25 dùng được cho những môi chất nào?

Tùy thuộc vào vật liệu chế tạo: Thân đồng/gang dùng cho nước sạch, PCCC, khí nén; Thân inox dùng cho hóa chất, nước thải, thực phẩm; Thân thép/inox chịu nhiệt dùng cho hơi nóng.

Khi nào nên chọn tiêu chuẩn PN25 thay vì PN16?

Bạn nên nâng cấp lên tiêu chuẩn PN25 khi hệ thống đường ống hoạt động ở dải áp suất cao vượt quá 16 bar (ví dụ các đường ống đẩy của trạm bơm siêu cao áp, hệ thống thủy lực hoặc lò hơi cao áp).

Kết luận

Ký hiệu PN16 25 (DN25 PN16) là chiếc "chìa khóa" kỹ thuật giúp định hình chính xác khả năng vận hành an toàn của các thiết bị đường ống cỡ 1 inch dưới mức áp suất 16 bar. Việc hiểu rõ ý nghĩa, lựa chọn đúng vật liệu và tuân thủ quy trình lắp đặt chuẩn sẽ giúp toàn bộ hệ thống của bạn vận hành ổn định, chống rò rỉ và tiết kiệm tối đa chi phí bảo trì.
