Van chống tràn ngược: Giải pháp bảo vệ hệ thống đường ống khỏi dòng chảy ngược

Trong bất kỳ hệ thống cấp nước, trạm máy bơm hay đường ống công nghiệp nào, dòng chất lỏng luôn tiềm ẩn nguy cơ quay ngược trở lại khi áp suất hệ thống đột ngột thay đổi hoặc khi máy bơm dừng hoạt động. Hiện tượng này kéo theo vô số hệ lụy nghiêm trọng như gây hỏng cánh bơm, làm giảm hiệu suất toàn bộ hệ thống, dẫn đến tình trạng nhiễm bẩn nguồn nước sạch và làm mất an toàn vận hành.

Để giải quyết triệt để bài toán này, van chống tràn ngược ra đời như một thiết bị cốt lõi giúp kiểm soát hướng dòng chảy một cách tối ưu. Thiết bị này hoạt động với cơ chế chỉ cho phép lưu chất di chuyển theo một chiều duy nhất và tự động chặn đứng dòng chảy ngược, bảo vệ hệ thống khỏi những cú sốc áp lực nguy hiểm.

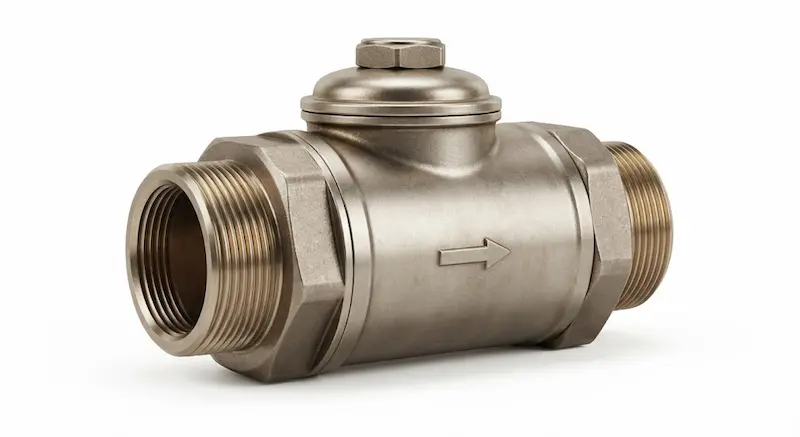

Van chống tràn ngược là gì?

Van chống tràn ngược là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống nhằm ngăn chặn tuyệt đối tình trạng chất lỏng hoặc khí chảy ngược trở lại hệ thống khi xảy ra sự cố sụt áp hoặc đổi hướng áp suất. Điểm ưu việt của thiết bị này là khả năng tự động vận hành dựa hoàn toàn vào sự chênh lệch áp suất của lưu chất mà không cần sự can thiệp hay nguồn năng lượng ngoài từ con người.

Trong kỹ thuật cơ điện và ngành nước, thiết bị này còn sở hữu một số tên gọi phổ biến khác như:

• Van một chiều

• Check valve

• Non-return valve

Về mặt cấu tạo cơ bản, một bộ van chống tràn ngược tiêu chuẩn thường bao gồm các thành phần chính sau:

• Thân van: Chịu lực chính, làm bệ đỡ và kết nối trực tiếp vào đường ống.

• Bộ phận đóng mở: Chịu trách nhiệm mở ra để cho dòng chảy đi qua và đóng kín khi có dòng ngược.

• Bộ phận làm kín (Gioăng): Đảm bảo độ kín tuyệt đối, ngăn chặn rò rỉ lưu chất.

• Lò xo hoặc cơ cấu điều khiển: Giúp trợ lực cho quá trình đóng van nhanh chóng (tùy thuộc vào từng chủng loại van cụ thể).

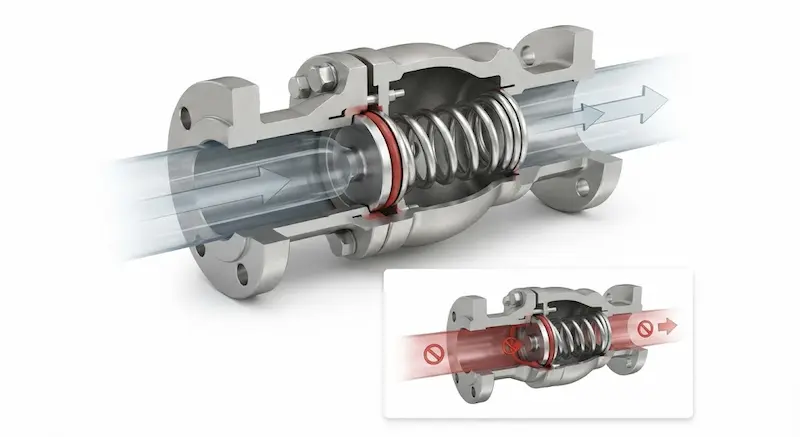

Nguyên lý hoạt động của van chống tràn ngược

Cơ chế vận hành của van chống tràn ngược dựa trên nguyên lý chênh lệch áp suất dòng chảy, diễn ra hoàn toàn tự động theo hai trạng thái chính:

• Khi có dòng chảy bình thường: Áp lực từ lưu chất ở đầu vào thắng được lực cản của lò xo hoặc trọng lực của bộ phận chặn. Lúc này, bộ phận đóng mở tự động đẩy ra, tạo khoảng hở để lưu chất lưu thông suôn sẻ qua van đến các thiết bị phía sau.

• Khi xảy ra dòng chảy ngược: Ngay khi áp suất ở phía sau (đầu ra) lớn hơn phía trước (đầu vào), hoặc khi máy bơm ngừng chạy, trọng lực và lực đẩy ngược chiều sẽ ép đĩa van hoặc lõi van sập chặt vào đế van. Hành động này bịt kín đường ống, ngăn không cho chất lỏng quay ngược lại.

Nhờ cơ chế tự động hoàn toàn, không tiêu tốn điện năng và phản ứng cực nhạy với biến động áp suất, van chống tràn ngược giúp giảm thiểu tối đa nguy cơ xảy ra sự cố búa nước, bảo vệ an toàn cho toàn bộ dây chuyền sản xuất và hệ thống dân dụng.

Các loại van chống tràn ngược phổ biến hiện nay

Tùy thuộc vào đặc thù công trình và yêu cầu kỹ thuật, thị trường hiện nay chia van chống tràn ngược thành ba dạng chính với những ưu điểm riêng biệt:

1. Van chống tràn dạng lá lật

• Đặc điểm: Thiết bị sử dụng một đĩa van có bản lề, mở ra bằng lực đẩy của dòng chảy và tự hạ xuống khi dòng chảy yếu hoặc đổi chiều. Loại này có ưu tiên lưu lượng lớn, ít cản trở dòng chảy.

• Ứng dụng: Thích hợp cho các hệ thống cấp thoát nước đô thị, đường ống kích thước lớn.

2. Van chống tràn dạng lò xo

• Đặc điểm: Sử dụng lực nén của lò xo để ép đĩa van luôn ở trạng thái đóng khi không có dòng chảy mạnh. Van đóng cực kỳ nhanh chóng, giúp triệt tiêu hiện tượng va đập thủy lực (búa nước).

• Ứng dụng: Lắp đặt cho máy bơm nước, hệ thống tăng áp và các hệ thống yêu cầu áp suất cao.

3. Van chống tràn dạng bi

• Đặc điểm: Bộ phận chặn là một viên bi bằng cao su hoặc kim loại chịu lực, di chuyển lên xuống trong lồng van theo chiều chuyển động của lưu chất. Cấu tạo đơn giản, khả năng làm kín cực tốt.

• Ứng dụng: Thường dùng cho nước sạch, hệ thống xử lý nước thải dân dụng và công nghiệp nhẹ.

Các thông số quan trọng khi lựa chọn van chống tràn

Để thiết bị phát huy tối đa hiệu quả, việc lựa chọn đúng thông số kỹ thuật là điều kiện tiên quyết. Dưới đây là các tiêu chí quan trọng bạn cần nắm rõ:

Kích thước van

Kích thước phải tương thích hoàn hảo với đường ống để tránh suy hao áp suất. Các kích thước phổ biến bao gồm DN15, DN25, DN50, DN100... ảnh hưởng trực tiếp đến lưu lượng và tốc độ dòng chảy đi qua.

Vật liệu chế tạo

Tùy thuộc vào môi chất, vật liệu cấu thành van đóng vai trò quyết định độ bền:

• Đồng: Chuyên dụng cho hệ thống nước dân dụng, áp lực vừa phải.

• Inox: Khả năng chống ăn mòn tuyệt vời, dùng cho hóa chất và thực phẩm.

• Gang: Phù hợp cho các hệ thống công nghiệp quy mô lớn.

• Nhựa PVC: Dành riêng cho môi trường hóa chất nhẹ hoặc axit loãng.

Áp suất và nhiệt độ làm việc

• Áp suất: Cần kiểm tra định mức chịu áp của hệ thống tương ứng với các tiêu chuẩn thông dụng như PN10, PN16, hoặc PN25.

• Nhiệt độ: Đặc biệt quan trọng khi ứng dụng cho các hệ thống hơi nóng, dẫn dầu hoặc hóa chất nhiệt độ cao.

So sánh van chống tràn và van thông thường

Nhiều người thường nhầm lẫn giữa van chống tràn (van một chiều) với các dòng van điều tiết thông thường (như van bi, van cổng). Bảng so sánh dưới đây sẽ làm rõ điểm khác biệt:

Van chống tràn được sử dụng ở đâu?

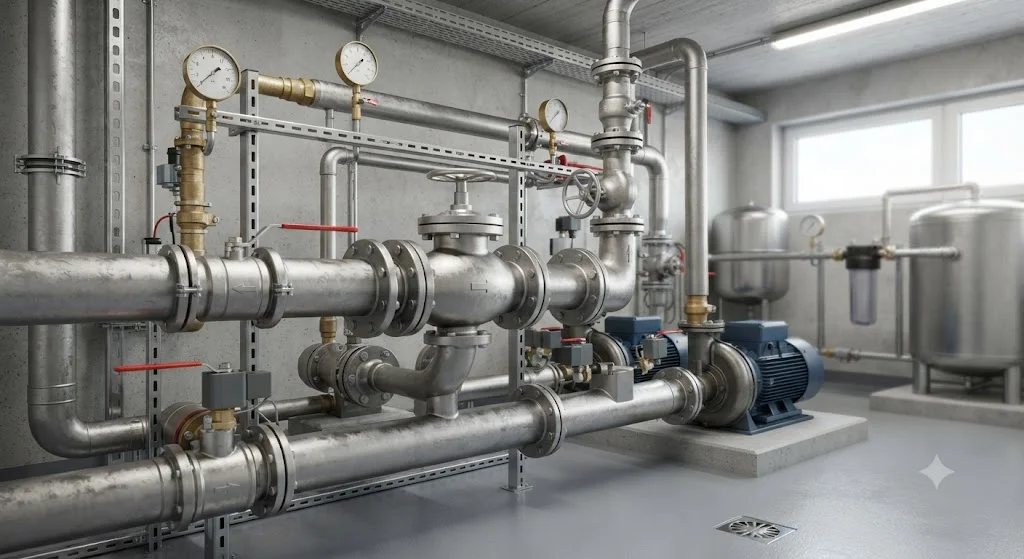

Nhờ khả năng bảo vệ hệ thống tối ưu, van chống tràn có mặt ở hầu hết các lĩnh vực kỹ thuật hiện đại:

• Hệ thống cấp nước: Ngăn nước sạch nhiễm bẩn chảy ngược về nguồn, bảo vệ mạng lưới đường ống dân dụng và tòa nhà cao tầng.

• Máy bơm công nghiệp và dân dụng: Lắp đặt ngay đầu hút hoặc đầu đẩy của bơm giúp giữ mồi nước liên tục trong đường ống, bảo vệ cánh bơm khỏi nguy cơ quay ngược chiều phá hủy động cơ.

• Hệ thống HVAC: Kiểm soát dòng chảy của nước lạnh hoặc nước nóng trong các chiller, tháp giải nhiệt.

• Ngành công nghiệp nặng: Ứng dụng rộng rãi trong nhà máy sản xuất, hệ thống lò hơi (hơi nóng) và dây chuyền dẫn hóa chất.

Những sai lầm thường gặp khi sử dụng van chống tràn

Trong quá trình thi công và vận hành, người dùng thường dễ mắc phải một số sai lầm làm giảm tuổi thọ thiết bị:

• Chọn sai kích thước van so với đường ống thực tế.

• Lắp ngược chiều dòng chảy (bỏ qua ký hiệu mũi tên trên thân).

• Bỏ qua việc kiểm tra áp suất làm việc tối đa của hệ thống.

• Sử dụng sai vật liệu cấu tạo dẫn đến hiện tượng ăn mòn nhanh chóng.

• Không thực hiện vệ sinh và bảo trì định kỳ.

Để khắc phục, bạn cần kiểm tra kỹ ký hiệu mũi tên đúc nổi trên thân van trước khi lắp, đối chiếu chính xác tiêu chuẩn kỹ thuật đường ống và khảo sát kỹ môi trường chất lỏng.

Checklist chọn và lắp đặt van chống tràn đúng cách

Checklist lựa chọn:

Xác định chính xác loại lưu chất (nước, hóa chất, hơi, dầu).

 Kiểm tra kích thước đường ống thực tế.

 Kiểm tra thông số áp suất hệ thống (PN10, PN16, PN25...).

 Chọn vật liệu chế tạo phù hợp (Đồng, Inox, Gang, Nhựa).

 Xác định điều kiện nhiệt độ môi trường làm việc.

Checklist lắp đặt:

 Lắp đúng chiều mũi tên chỉ hướng dòng chảy.

 Đảm bảo vị trí lắp đặt đủ không gian cho bảo trì.

 Kiểm tra độ kín khít tại các mối nối ren hoặc mặt bích.

 Tiến hành chạy thử nghiệm áp lực hệ thống trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp về van chống tràn

1. Van chống tràn ngược có phải là van một chiều không?

Có. Van chống tràn chính là tên gọi khác của van một chiều hoặc check valve, với chức năng cốt lõi là ngăn chặn dòng chảy quay ngược lại.

2. Van chống tràn lắp ở vị trí nào trong hệ thống?

Van thường được lắp trên đường ống cấp nước chính, ngay tại đầu hút hoặc đầu đẩy của máy bơm, hoặc tại các ngã ba giao cắt dòng chảy cần kiểm soát một chiều.

3. Van chống tràn có cần bảo trì định kỳ không?

Có. Bạn nên kiểm tra định kỳ để đảm bảo bộ phận đĩa đóng mở và gioăng làm kín không bị bám cặn bẩn, kẹt rác hoặc mài mòn theo thời gian.

4. Nên chọn van chống tràn bằng inox hay đồng?

Điều này phụ thuộc hoàn toàn vào môi trường sử dụng: Inox phù hợp với môi trường yêu cầu chống ăn mòn cao, hóa chất; còn đồng thích hợp cho hệ thống nước sạch dân dụng.

5. Van chống tràn có dùng cho hệ thống hơi nóng được không?

Có, hoàn toàn dùng được nhưng bạn bắt buộc phải chọn đúng chủng loại van chịu nhiệt độ cao và áp suất lớn chuyên dụng cho lò hơi.

Lựa chọn van chống tràn phù hợp giúp hệ thống vận hành an toàn hơn

Việc đầu tư và lựa chọn đúng loại van chống tràn đóng vai trò quyết định đến sự an toàn, ổn định và tuổi thọ của toàn bộ hệ thống đường ống. Bạn tuyệt đối không nên chọn mua van chỉ dựa cảm tính vào kích thước hoặc giá thành rẻ, mà cần cân nhắc kỹ lưỡng các yếu tố về môi chất, áp suất, nhiệt độ cũng như điều kiện vận hành thực tế.
