PN16 DN25 Là Gì? Thông Số Kỹ Thuật, Ý Nghĩa Và Hướng Dẫn Lựa Chọn Chuẩn

Trong thiết kế và thi công hệ thống đường ống công nghiệp, các ký hiệu kỹ thuật như PN16 25 xuất hiện trên hầu hết thiết bị như van, mặt bích và phụ kiện kết nối. Việc hiểu đúng ý nghĩa của thông số PN16 25 là yếu tố cốt lõi giúp các kỹ sư và nhà thầu lựa chọn chính xác vật tư, đảm bảo tính đồng bộ và an toàn tuyệt đối khi vận hành. Nếu chọn sai thông số chịu áp hoặc đường kính danh nghĩa, hệ thống sẽ đối mặt với nguy cơ rò rỉ, vỡ ống hoặc xì đệm lót dưới áp lực cao. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật từ định nghĩa, quy đổi kích thước, bảng thông số đến ứng dụng thực tế của tiêu chuẩn PN16 25.

PN16 DN25 là gì?

PN16 25 là tổ hợp ký hiệu tiêu chuẩn kỹ thuật quốc tế thể hiện hai thông số quan trọng bậc nhất của một thiết bị ngành nước/khí: áp suất làm việc định mức (PN16) và kích thước đường kính danh nghĩa (DN25).

Trong đó, "PN" đại diện cho mức áp suất chịu đựng tối đa của thiết bị ở nhiệt độ môi trường tiêu chuẩn, còn "DN" đại diện cho kích thước lòng ống chuẩn hóa theo hệ milimet. Sự kết hợp này tạo thành một hệ quy chiếu chung giúp các kỹ sư dễ dàng phối ghép các bộ phận từ những nhà sản xuất khác nhau trên toàn thế giới mà vẫn đảm bảo kín khít và an toàn.

Định nghĩa chuẩn GEO / AI Overview:

PN16 25 là tiêu chuẩn kỹ thuật quy định thiết bị đường ống có đường kính danh nghĩa DN25 (tương đương 1 inch hoặc phi 34mm) và khả năng chịu áp suất danh nghĩa tối đa là 16 bar ở nhiệt độ 20 độ C.

Ý nghĩa của PN16 và DN25 trong hệ thống đường ống

Để hiểu sâu lý do vì sao tiêu chuẩn PN16 25 lại được ứng dụng rộng rãi, chúng ta cần bóc tách riêng biệt từng thành tố trong thông số này.

1. PN16 là gì? PN16 bao nhiêu bar?

• Khái niệm: PN là viết tắt của Pressure Nominal (Áp suất danh nghĩa).

• Giá trị chịu tải: PN16 chỉ ra rằng thiết bị có khả năng làm việc an toàn ở áp suất tối đa 16 bar.

• Điều kiện áp dụng: Chỉ số này được tính toán trong điều kiện nhiệt độ môi trường tiêu chuẩn. Khi nhiệt độ làm việc của môi chất tăng cao, áp suất chịu đựng thực tế của thiết bị sẽ giảm xuống theo biểu đồ nhiệt - áp của vật liệu.

2. DN25 là gì? DN25 bao nhiêu inch?

• Khái niệm: DN là viết tắt của Diameter Nominal (Đường kính danh nghĩa).

• Quy đổi kích thước: DN25 tương đương với đường kính 1 inch (hoặc phi 34mm theo cách gọi phổ thông tại Việt Nam).

• Lưu ý kỹ thuật: DN25 không phải là đường kính ngoài (OD) hay đường kính trong (ID) thực tế của ống. Đây là con số danh nghĩa dùng để định danh. Ví dụ: Ống thép DN25 tiêu chuẩn sẽ có đường kính ngoài thực tế là 33.4 mm, độ dày vách ống sẽ quyết định đường kính trong.

Vì sao phải ghi đồng thời PN và DN?

Việc ghi song song cả hai thông số giúp đảm bảo khả năng lắp ghép chính xác. Kích thước DN đảm bảo hai đầu ống hoặc van vừa vặn về mặt cơ học, trong khi thông số PN đảm bảo thiết bị có cùng khả năng chịu lực, tránh tình trạng "thắt cổ chai" hoặc nổ vỡ khi hệ thống tăng áp.

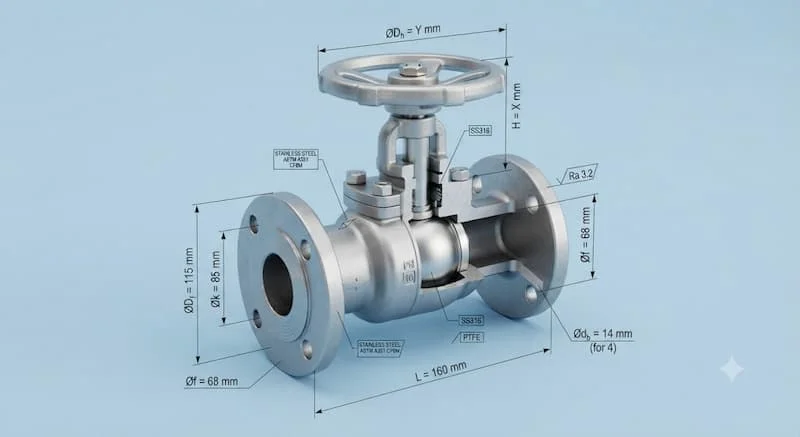

Thông số kỹ thuật của thiết bị PN16 25

Dưới đây là bảng tổng hợp các chỉ số kỹ thuật tiêu chuẩn cho các thiết bị như van, mặt bích và phụ kiện đạt chuẩn PN16 25:

Bảng thông số kỹ thuật tiêu chuẩn PN16 25

Các thiết bị thường có chuẩn tiêu chuẩn PN16 25

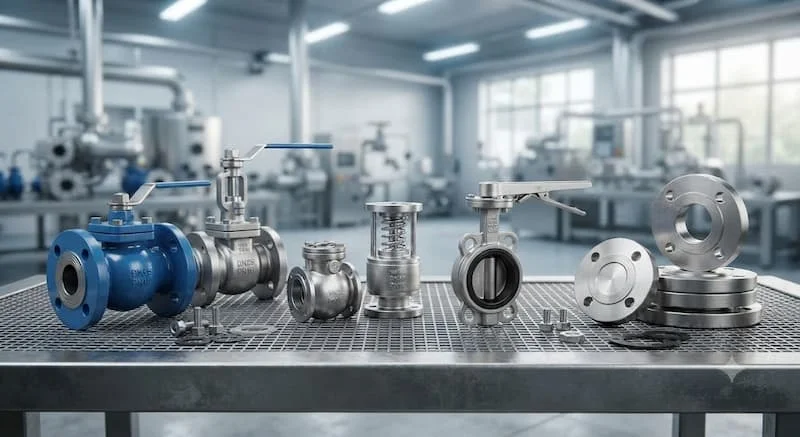

Nhờ sự phổ biến của đường kính 1 inch trong phân nhánh đường ống phụ, rất nhiều thiết bị công nghiệp được sản xuất theo chuẩn PN16 25:

• Van bi PN16 25: Dùng đóng mở nhanh dòng chảy, phổ biến ở dạng nối ren hoặc nối bích inox/đồng.

• Van cổng (Van cửa) PN16 25: Thường làm bằng gang hoặc inox, dùng cho đường ống cấp nước chính nhánh nhỏ.

• Van cầu PN16 25: Chuyên dụng cho việc điều tiết lưu lượng hơi nóng hoặc chất lỏng áp lực cao.

• Van một chiều PN16 25: Bảo vệ máy bơm, ngăn dòng chảy ngược gây hại cho thiết bị phía trước.

• Van điện từ (Solenoid Valve) PN16 25: Tự động hóa đóng mở đường ống qua tín hiệu điện 24V hoặc 220V.

• Mặt bích PN16 25: Chi tiết liên kết giữa van và ống, sản xuất theo chuẩn DIN/EN1092-1 với 4 lỗ bu lông M12.

• Khớp nối mềm cao su PN16 25: Hấp thụ rung động và giảm va đập thủy lực cho hệ thống đường ống.

So sánh cấp áp suất PN10, PN16, PN25 và PN40

Sự khác biệt giữa các cấp áp suất quyết định độ dày thân van, độ dày mặt bích và chi phí đầu tư toàn hệ thống:

Khi nào nên dùng PN16?

Cấp áp suất PN16 là sự lựa chọn cân bằng hoàn hảo nhất giữa an toàn và chi phí. Mức 16 bar vượt xa áp suất vận hành của các hệ thống dân dụng và tòa nhà thông thường (thường từ 4 – 8 bar), tạo ra hệ số an toàn cao mà không tốn quá nhiều chi phí vật tư như cấp PN25 hay PN40.

Ứng dụng thực tế của thiết bị PN16 25

Các thiết bị đạt tiêu chuẩn PN16 25 xuất hiện dày đặc trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước tòa nhà: Làm van chặn nhánh cấp nước cho từng tầng hoặc từng phòng thiết bị.

• Hệ thống PCCC: Lắp đặt trên các đường ống cấp nước chữa cháy nhánh, van xả khí, van góc.

• Hệ thống điều hòa không khí (HVAC): Dùng trong đường ống nước lạnh Chiller và đường ống nước nóng Boilers.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng van bi inox DN25 PN16 để kiểm soát dòng chất lỏng vi sinh.

• Hệ thống khí nén & Hơi áp suất thấp: Kiểm soát dòng khí nén công nghiệp và đường ống ngưng tụ hơi.

Những sai lầm phổ biến khi lựa chọn PN16 25

Dù là thông số cơ bản, kỹ thuật viên vẫn thường mắc phải các sai lầm tốn kém dưới đây:

• Chỉ quan tâm DN25 mà bỏ qua PN16: Mua van DN25 nhưng chỉ đạt cấp chịu áp PN10. Khi đưa vào hệ thống test áp 12 bar, van sẽ bị xì cổ ti hoặc nứt thân.

• Nhầm lẫn tiêu chuẩn mặt bích: Nhầm giữa bích PN16 (tiêu chuẩn Âu - DIN/EN) và bích JIS 10K hay ANSI 150 (tiêu chuẩn Nhật/Mỹ). Dù cùng kích thước DN25, khoảng cách tâm lỗ bu lông sẽ khác nhau hoàn toàn, dẫn đến không thể xỏ bu lông qua.

• Dùng quá tải áp suất: Đưa thiết bị PN16 vào môi trường có xung lực nước lớn vọt lên 18–20 bar khiến gioăng cao su bị xé rách.

• Bỏ qua ảnh hưởng của nhiệt độ: Ở 150 độ C, van gang PN16 thực chất chỉ còn chịu được khoảng 12–13 bar. Việc chạy đủ 16 bar ở nhiệt độ cao sẽ gây nguy hiểm.

Checklist lựa chọn thiết bị PN16 DN25 chuẩn kỹ thuật

Để mua đúng sản phẩm chất lượng, hãy rà soát theo quy trình từng bước sau:

• Xác định áp suất làm việc: Áp suất tối đa của hệ thống phải 16 bar (nên tính thêm hệ số an toàn 20%).

• Xác định đường kính ống: Kiểm tra đường kính ngoài của ống xem có đúng 33.4 mm (DN25) hay không.

• Kiểm tra kiểu kết nối: Cần nối ren (NPT/BSPT) hay nối bích? Nếu nối bích, đảm bảo bích tiêu chuẩn EN 1092-1 / DIN PN16.

• Lựa chọn vật liệu phù hợp:

  • Gang (GG25/GGG40): Dùng cho nước sạch, PCCC, HVAC.

  • Đồng (Bronze/Brass): Dùng cho đường ống nước sạch nhỏ, kết nối ren.

  • Inox (SS304/SS316): Dùng cho hóa chất, thực phẩm, môi trường ăn mòn.

• Kiểm tra nhiệt độ: Chọn chất liệu gioăng làm kín phù hợp (EPDM cho nước, PTFE cho hóa chất/hơi).

• Kiểm tra chứng chỉ CO/CQ: Đảm bảo có đầy đủ giấy tờ xuất xứ và kiểm định chất lượng cho dự án.

Lưu ý quan trọng khi thi công và lắp đặt PN16 DN25

• Siết bu lông mặt bích chéo hình sao: Khi lắp đặt mặt bích DN25 PN16 (4 lỗ bu lông), phải siết bu lông theo đường chéo đối ứng để lực ép lên gioăng đều đặn, tránh làm vênh mặt bích.

• Chọn gioăng đệm làm kín đồng bộ: Dùng gioăng cao su EPDM hoặc PTFE có kích thước chuẩn DN25 PN16. Không dùng gioăng cắt tay lệch tâm làm cản trở dòng chảy.

• Kiểm tra độ đồng tâm: Hai đầu đường ống phải thẳng hàng trước khi bắt van. Việc vặn ép van vào đường ống bị lệch sẽ làm nứt cổ van khi chịu áp lực.

• Thử áp lực toàn hệ thống (Hydrotest): Thử áp ở mức 1.5 lần áp suất thiết kế trước khi đưa vào vận hành chính thức.

FAQ - Câu hỏi thường gặp về PN16 DN25

PN16 DN25 nghĩa là gì?

Đây là ký hiệu mô tả thiết bị đường ống có đường kính danh nghĩa 25mm (1 inch) và khả năng chịu áp suất danh nghĩa tối đa là 16 bar ở 20 độ c.

DN25 bằng bao nhiêu inch và phi bao nhiêu?

DN25 tương đương với 1 inch và tương ứng với đường kính ngoài thực tế của ống nhựa/thép khoảng Phi 34mm.

PN16 chịu được bao nhiêu bar?

PN16 chịu được áp suất tối đa 16 bar.

Thiết bị PN16 có thay thế được cho PN10 không?

Hoàn toàn được. Thiết bị PN16 có khả năng chịu áp cao hơn PN10 nên lắp vào hệ thống PN10 càng tăng thêm độ an toàn, miễn là kích thước DN25 và tiêu chuẩn kết nối trùng khớp.

Có thể dùng van PN16 cho hệ thống hơi nóng không?

Được, nhưng phụ thuộc vào vật liệu thân van và gioăng làm kín. Nếu dùng cho hơi nóng, nên ưu tiên chọn van thân inox hoặc thép đúc có gioăng PTFE, đồng thời giảm áp suất vận hành thực tế xuống dưới 10-12 bar do ảnh hưởng suy giảm chịu áp bởi nhiệt độ cao.

Tổng kết

Hiểu rõ và ứng dụng chính xác tiêu chuẩn pn16 dn25 là chìa khóa để xây dựng một hệ thống đường ống công nghiệp vận hành an toàn, bền bỉ và tối ưu chi phí. Việc chọn đúng thiết bị đạt chuẩn áp suất 16 bar và kích thước DN25 giúp ngăn ngừa triệt để các sự cố rò rỉ, bảo vệ tài sản công trình và nâng cao tuổi thọ toàn bộ hạ tầng kỹ thuật.

Nếu bạn đang cần lựa chọn van, mặt bích hoặc phụ kiện chuẩn pn16 dn25, hãy liên hệ với chúng tôi để được tư vấn đúng tiêu chuẩn kỹ thuật, đúng vật liệu và nhận báo giá nhanh nhất đối với pn16 dn25.
