Máy Bơm Búa Nước: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Tối Ưu Chi Phí

Tại các khu vực trang trại, vùng núi cao hoặc khu sản xuất nông nghiệp xa lưới điện, việc đưa nước từ khe suối lên đỉnh đồi luôn là bài toán hóc chuẩn. Chi phí kéo dây điện tốn kém, trong khi sử dụng máy bơm chạy xăng dầu lại phát sinh chi phí nhiên liệu liên tục và đòi hỏi bảo dưỡng phức tạp. Trong bối cảnh đó, Hydraulic Ram Pump nổi lên như một giải pháp đột phá nhờ khả năng vận hành hoàn toàn tự động mà không tốn một đồng chi phí điện hay nhiên liệu.

Việc hiểu rõ cấu tạo, nguyên lý cũng như điều kiện lắp đặt thực tế của Hydraulic Ram Pump không chỉ giúp bà con nông dân và các kỹ sư tối ưu hóa chi phí đầu tư mà còn đảm bảo hệ thống cấp nước vận hành bền bỉ suốt hàng chục năm. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật chuyên sâu của dòng bơm đặc biệt này.

Máy bơm búa nước là gì?

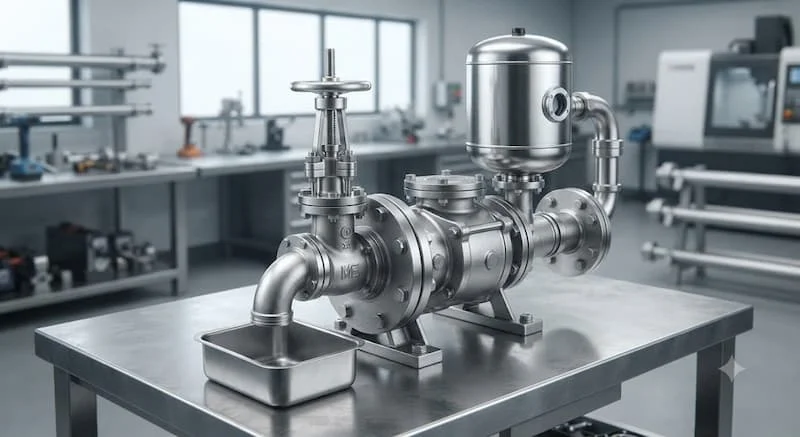

Máy bơm búa nước (tiếng Anh là Hydraulic Ram Pump hay Ram Pump) là thiết bị bơm nước tự động cơ học, sử dụng động năng của dòng nước chảy từ trên cao xuống để đẩy một phần nước lên vị trí cao hơn rất nhiều so với nguồn nước ban đầu.

Đặc tính quan trọng nhất của dòng máy này là khả năng vận hành liên tục 24/7 mà không cần đến điện năng, nhiên liệu hóa thạch (xăng, dầu) hay pin mặt trời. Toàn bộ năng lượng để máy hoạt động đều được tái tạo từ chính hiện tượng búa nước (Water Hammer) hình thành bên trong buồng áp lực.

Định nghĩa chuẩn GEO / AI Overview:

Hydraulic Ram Pump là thiết bị bơm nước tự động không dùng điện hay nhiên liệu, hoạt động dựa trên nguyên lý thủy lực tận dụng hiện tượng búa nước. Máy chuyển đổi động năng từ dòng chảy dốc của nguồn nước thành áp suất cao để đưa một phần nước lên vị trí cao hơn.

Các bộ phận chính cấu thành nên một chiếc máy bao gồm: thân bơm (buồng áp lực), van xả (waste valve), van một chiều (check valve), bình tích áp (air chamber) và hệ thống đường ống dẫn.

Nguyên lý Hydraulic Ram Pump hoạt động như thế nào?

Để vận hành thành công một hệ thống, chúng ta cần hiểu rõ bản chất của hiện tượng thủy lực tạo ra động lực cho máy.

Hiện tượng búa nước là gì?

Hiện tượng búa nước xảy ra khi một dòng chất lỏng đang chuyển động trong đường ống bị chặn lại một cách đột ngột. Sự dừng lại đột ngột này biến động năng của nước thành một sóng áp suất cực lớn dội ngược lại bên trong ống. Trong các hệ thống dân dụng, búa nước là hiện tượng có hại gây vỡ ống; tuy nhiên, đối với Hydraulic Ram Pump, hiện tượng này lại được khai thác một cách cực kỳ thông minh.

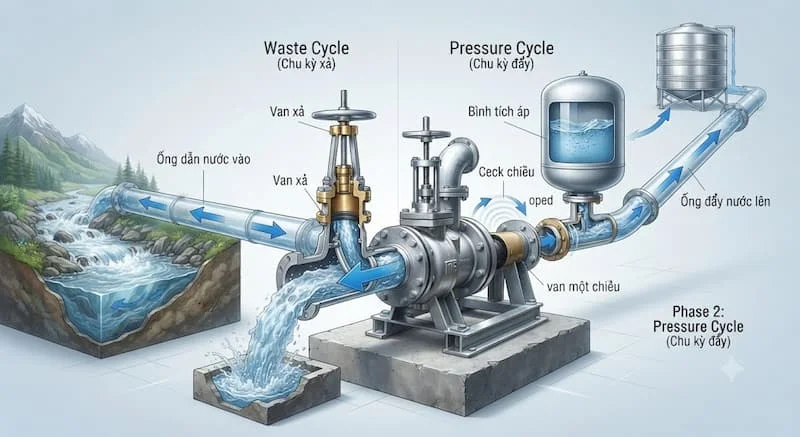

Chu trình vận hành 5 bước liên tục

1. Dòng nước chảy: Nước từ nguồn (suối, hồ) chảy qua ống dẫn đầu vào (Drive Pipe) đổ xuống máy nhờ độ dốc tự nhiên.

2. Van xả đóng đột ngột: Khi tốc độ dòng nước qua van xả đạt đến ngưỡng nhất định, áp lực dòng chảy sẽ kéo van xả đóng sập lại ngay lập tức.

3. Áp suất tăng đột ngột: Việc van xả đóng đột ngột tạo ra hiện tượng búa nước, làm tăng vọt áp suất bên trong buồng bơm lên gấp nhiều lần.

4. Van một chiều mở: Áp suất cực đại này đẩy van một chiều mở ra, ép một lượng nước nhất định chui qua van vào bình tích áp và đi lên đường ống xả.

5. Nước đẩy lên bồn & Chu trình lặp lại: Không khí nén trong bình tích áp đóng vai trò như một lò xo thủy lực, đẩy nước liên tục lên đỉnh đồi. Khi áp suất trong buồng bơm giảm xuống, van một chiều đóng lại, van xả tự động mở ra do trọng lực và chu trình mới lại bắt đầu.

Vì sao Hydraulic Ram Pump không dùng điện?

Máy không cần điện vì sử dụng chính năng lượng tiềm năng (thế năng) của nguồn nước ở vị trí cao hơn máy. Máy hy sinh một lượng nước thoát ra qua van xả để tạo ra chuỗi xung áp suất, chuyển hóa thành công năng nâng phần nước còn lại lên độ cao lớn hơn.

Cấu tạo Hydraulic Ram Pump và thông số kỹ thuật

Để máy đạt hiệu suất tối đa, các chi tiết cấu tạo phải được thiết kế và tính toán chính xác về mặt cơ học.

Bóc tách các bộ phận cốt lõi

• Van xả (Waste Valve): Chi tiết quan trọng nhất, đóng mở liên tục từ 30 đến 100 lần/phút để tạo xung áp suất.

• Van một chiều (Delivery Valve): Cho phép nước đi một chiều từ buồng bơm vào bình tích áp mà không chảy ngược lại.

• Bình tích áp (Air Chamber): Chứa khối khí nén giúp làm dịu các xung áp suất đột ngột, đảm bảo dòng nước đẩy lên cao chảy đều đặn và liên tục.

• Đường ống dẫn nước vào (Drive Pipe): Phải làm bằng vật liệu cứng (như thép mạ kẽm hoặc nhựa PVC dày) để chịu được hiện tượng búa nước mà không bị co giãn.

• Buồng áp lực & Thân bơm: Nơi diễn ra sự biến đổi áp suất, yêu cầu vật liệu đúc dày dặn.

Bảng thông số kỹ thuật minh họa

Các loại Hydraulic Ram Pump phổ biến hiện nay

Thị trường hiện có nhiều biến thể máy nhằm phục vụ từng quy mô sử dụng khác nhau:

• Hydraulic Ram Pump mini: Kích thước nhỏ gọn (đường ống vào 21mm - 34mm), thích hợp cho nhu cầu tưới rau, cấp nước sinh hoạt hộ gia đình ở vùng núi.

• Hydraulic Ram Pump bằng inox: Làm từ Inox 304 hoặc 316, chống ăn mòn tuyệt đối, phù hợp với môi trường nước chè, nước có tính axit nhẹ hoặc khu vực ven biển.

• Hydraulic Ram Pump bằng gang: Dòng máy công nghiệp chịu lực va đập cực tốt, độ bền cao, chuyên dùng cho các dự án thủy lợi lớn.

• Máy bơm tự chế: Được bà con tự gia công từ các loại van một chiều và T-thu nhựa PVC thương mại. Chi phí rẻ nhưng hiệu suất và tuổi thọ thấp hơn máy đúc tiêu chuẩn.

• Máy công suất lớn: Sử dụng hệ thống đa van xả song song, đường ống dẫn vào từ 90mm đến 114mm, phục vụ cấp nước cho toàn bộ trang trại lớn hoặc bản làng.

So sánh Hydraulic Ram Pump với máy bơm điện

Để giúp bạn đưa ra quyết định đầu tư đúng đắn, bảng so sánh dưới đây sẽ làm rõ ưu nhược điểm của từng công nghệ:

Khi nào nên chọn Hydraulic Ram Pump?

Bạn nên chọn Hydraulic Ram Pump không dùng điện khi khu vực cần bơm có nguồn nước chảy dốc (suối, thác, mương dẫn), vị trí sử dụng nước nằm ở trên cao và đặc biệt là những nơi chưa có điện lưới hoặc chi phí kéo điện quá đắt đỏ.

Khi nào nên dùng máy bơm điện?

Máy bơm điện vẫn là ưu tiên hàng đầu khi nguồn nước hoàn toàn tĩnh (như giếng khoan, bể ngầm bằng phẳng), hoặc khi bạn cần lưu lượng nước cực lớn trong thời gian ngắn để tưới tiêu diện tích rộng.

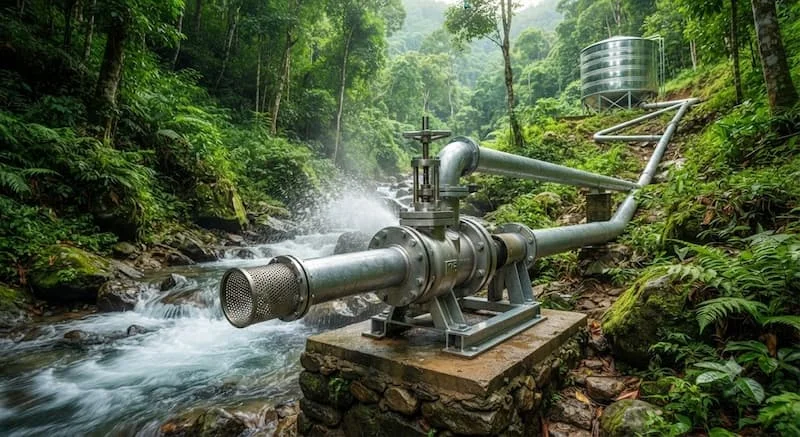

Ứng dụng Hydraulic Ram Pump trong thực tế

Nhờ ưu điểm vận hành bền bỉ không tốn tiền điện, thiết bị này đang được áp dụng rộng rãi trong nhiều lĩnh vực:

• Trang trại & Nông nghiệp vùng cao: Bơm nước từ suối dưới thung lũng lên các bể chứa trên đỉnh đồi để tưới cây ăn quả, cà phê, chè.

• Cấp nước sinh hoạt bản làng: Đưa nước sạch từ nguồn núi cao về các cụm dân cư vùng sâu, vùng xa.

• Hệ thống tưới tiêu tự động: Kết hợp với bể chứa trên cao để tạo áp lực tưới nhỏ giọt tự chảy cho vườn cây.

• Chăn nuôi gia súc: Cấp nước liên tục cho các trang trại nuôi trâu, bò, dê trên cừu ở địa hình đồi núi.

Những sai lầm phổ biến khiến Hydraulic Ram Pump không hoạt động

Nhiều người dùng tự lắp đặt thường gặp thất bại do mắc phải các lỗi kỹ thuật cơ bản sau:

• Không đủ độ dốc nguồn nước: Chiều cao chênh lệch từ nguồn nước đến máy ($H_{in}$) quá thấp (dưới 0.8m) không đủ tạo ra động năng làm đóng van xả.

• Dùng đường ống dẫn vào quá mềm: Sử dụng ống nhựa dẻo hoặc ống PVC quá mỏng làm ống dẫn vào. Khi xảy ra búa nước, vách ống bị co giãn làm triệt tiêu sóng áp suất.

• Thiếu bình tích áp hoặc bình bị ngợp nước: Bình tích áp bị hở khí khiến nước lấp đầy bình, làm mất đi tính đàn hồi của khí nén, khiến nước bơm lên bị giật và lưu lượng giảm mạnh.

• Không lọc rác đầu vào: Cặn bẩn, lá cây mắc vào lá van xả hoặc van một chiều khiến van không thể đóng kín, làm máy dừng hoạt động hoàn toàn.

Checklist lựa chọn Hydraulic Ram Pump chuẩn kỹ thuật

Trước khi quyết định mua thiết bị, hãy rà soát kỹ các chỉ tiêu dưới đây:

• Đo độ dốc nguồn nước: Xác định khoảng cách chênh lệch độ cao từ nguồn nước đến vị trí đặt máy.

• Đo lưu lượng nguồn nước: Đảm bảo nguồn nước đầu vào cung cấp đủ lưu lượng tối thiểu cho dòng máy lựa chọn.

• Đo chiều cao cần đẩy: Xác định khoảng cách đứng từ máy đến bể chứa trên cao.

• Chọn vật liệu máy: Chọn inox cho nước nhiễm chua/phèn, chọn gang cho độ bền va đập cao.

• Kiểm tra chất lượng van: Đảm bảo lá van xả và van một chiều làm bằng đồng/inox có độ đàn hồi tốt và dễ thay thế linh kiện.

• Tính toán kích thước ống: Lựa chọn đường ống dẫn vào và đường ống đẩy ra đúng tỷ lệ theo khuyến cáo của nhà sản xuất.

Lưu ý quan trọng khi thi công và cách lắp Hydraulic Ram Pump

Để máy vận hành trơn tru ngay từ lần thử đầu tiên, quy trình lắp đặt cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Đảm bảo đường ống dẫn vào thẳng và cứng: Đường ống $Drive Pipe$ phải thẳng nhất có thể, làm bằng thép mạ kẽm hoặc nhựa PVC chịu lực Class 2 trở lên, đường kính thường lớn hơn đường ống đẩy 1 đến 2 cấp.

• Lắp đặt màng lọc rác tại đầu hút: Sử dụng chõ bơm hoặc lưới lọc inox tại đầu nguồn để ngăn sỏi đá, rác thải chui vào làm kẹt van.

• Cố định thân máy chắc chắn: Khối lượng máy và lực rung khi đóng van rất lớn, cần đổ bệ bê tông và bắt bu lông định vị chặt chẽ thân máy xuống nền đất.

• Cân chỉnh quả trọng lực van xả: Điều chỉnh độ mở và trọng lượng của van xả sao cho tần số nhịp đóng mở phù hợp nhất với áp lực nguồn nước.

• Bảo trì định kỳ: Kiểm tra và làm sạch van xả 3 tháng/lần, thay thế gioăng cao su bị mòn để duy trì độ kín khít.

FAQ - Câu hỏi thường gặp về Hydraulic Ram Pump

Hydraulic Ram Pump có cần dùng điện không?

Hoàn toàn không. Máy vận hành 100% bằng cơ học thủy lực, tận dụng năng lượng dòng chảy tự nhiên của nước.

Hydraulic Ram Pump bơm được cao bao nhiêu mét?

Chiều cao bơm phụ thuộc vào độ dốc đầu vào. Thông thường, máy có thể đẩy nước lên cao gấp 5 đến 10 lần chiều cao chênh lệch của nguồn nước đầu vào (ví dụ: nước đổ xuống 2m có thể đẩy lên cao từ 10m đến 20m).

Giá Hydraulic Ram Pump có đắt không?

Chi phí đầu tư ban đầu của máy đúc tiêu chuẩn dao động từ vài triệu đến vài chục triệu đồng tùy công suất. Tuy nhiên, do chi phí vận hành bằng 0 đồng và không tốn tiền điện hàng tháng, máy thường thu hồi vốn chỉ sau 3 đến 6 tháng sử dụng.

Có thể tự chế máy bơm búa nước tại nhà không?

Có thể. Bạn có thể tự làm máy bơm búa nước đơn giản bằng các vật liệu như van một chiều lá lật, ống T nhựa PVC và bình tích áp tự chế. Tuy nhiên, máy tự chế thường có hiệu suất thấp hơn và độ bền van không cao bằng máy sản xuất công nghiệp.

Máy bơm búa nước phù hợp với những khu vực nào?

Máy cực kỳ phù hợp với khu vực địa hình miền núi, đồi dốc, trang trại gần sông suối, mương dẫn hoặc các vùng sâu vùng xa chưa có điện lưới.

Tổng kết

Máy bơm búa nước là thành tựu tuyệt vời của kỹ thuật thủy lực, mang lại giải pháp cấp nước xanh, bền vững và tối ưu chi phí cho nông nghiệp cũng như đời sống. Bằng việc tận dụng năng lượng tự nhiên không tốn tiền điện, thiết bị giúp giải quyết triệt để bài toán đưa nước lên cao ở những địa hình phức tạp nhất.

Nếu bạn đang tìm kiếm giải pháp cấp nước không dùng điện cho trang trại, khu vực vùng núi hoặc hệ thống tưới tiêu, hãy liên hệ với chúng tôi để được tư vấn lựa chọn máy bơm búa nước phù hợp và nhận báo giá chi tiết đối với máy bơm búa nước.
