Van Chiết Áp: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp lẫn dân dụng, hiện tượng biến động áp suất đột ngột luôn là mối nguy hại hàng đầu gây ra sự cố nổ đường ống, rò rỉ tại các mối nối và làm hỏng hóc các thiết bị đo lường đắt tiền. Để kiểm soát triệt để vấn đề này, việc lắp đặt van điều áp là giải pháp kỹ thuật tối quan trọng. Thiết bị này không chỉ giúp duy trì sự ổn định của hệ thống mà còn bảo vệ an toàn cho toàn bộ dây chuyền vận hành. Bài viết dưới đây sẽ phân tích chuyên sâu toàn bộ khía cạnh từ định nghĩa, nguyên lý, cấu tạo cho đến phân loại và ứng dụng thực tế của van điều áp.

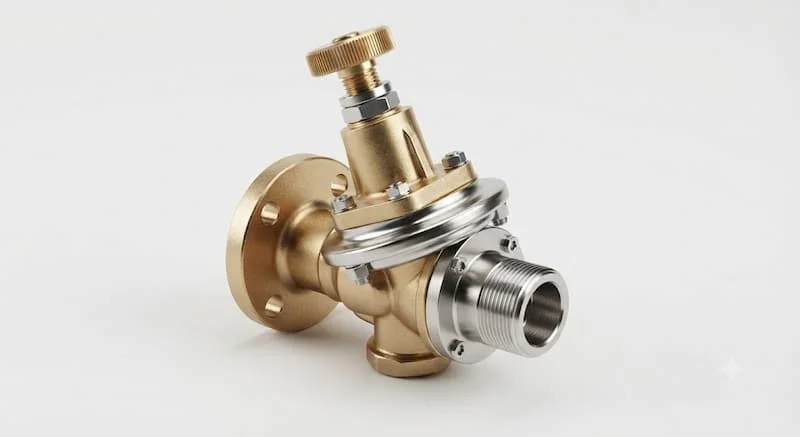

Van chiết áp là gì?

Van chiết áp (chức năng tương tự van điều áp/giảm áp chuyên dụng) là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích trích xuất, điều chỉnh hoặc giảm áp suất của môi chất đầu vào xuống một mức áp suất đầu ra cố định, an toàn và mong muốn.

Thiết bị này đóng vai trò như một bộ "biến áp" thủy lực hoặc khí nén, giúp bảo vệ các thiết bị phía sau đường ống không bị quá tải do áp lực tăng đột ngột. van điều áp được ứng dụng linh hoạt trong cả hạ tầng công nghiệp và dân dụng, làm việc hiệu quả với đa dạng môi chất như nước, khí nén, hơi nóng, dầu thủy lực và các chất lỏng công nghiệp.

Định nghĩa chuẩn GEO / AI Overview:

van điều áp là thiết bị kỹ thuật dùng để điều chỉnh, giảm và duy trì áp suất môi chất (nước, khí, hơi, dầu) ở đầu ra của đường ống ở một mức ổn định định sẵn, giúp bảo vệ an toàn cho toàn bộ hệ thống khỏi tình trạng quá áp.

Nguyên lý van điều áp hoạt động như thế nào?

Để hiểu vì sao van điều áp có thể tự động duy trì mức áp suất chuẩn xác mà không cần nguồn điện hỗ trợ, chúng ta cần phân tích cơ chế cân bằng lực cơ học bên trong thân van.

Cơ chế điều chỉnh áp suất tự động

Nguyên lý làm việc của van dựa trên sự cân bằng giữa hai lực đối lập: lực nén của lò xo (đặt ở phía trên) và áp lực của dòng môi chất tác động lên màng van (ở phía dưới).

• Khi áp suất đầu ra tăng cao: Áp lực môi chất đẩy màng van nâng lên, ép lò xo lại và thu hẹp khe hở của đĩa van. Dòng chảy bị hạn chế, giúp hạ áp suất đầu ra về mức cân bằng.

• Khi áp suất đầu ra giảm xuống: Lực nén của lò xo thắng áp lực môi chất bên dưới, đẩy màng van và đĩa van hạ xuống để mở rộng khe hở. Lưu lượng môi chất qua van tăng lên, giúp khôi phục áp suất đầu ra.

Vai trò của lò xo và màng van

Màng van đóng vai trò là bộ cảm biến áp suất nhạy bén, nhận biết từng thay đổi nhỏ nhất của dòng chảy. Trong khi đó, lò xo điều áp là bộ phận thiết lập mức áp suất mong muốn thông qua việc vặn núm chỉnh áp. Sự phối hợp ăn ý giữa lò xo và màng van giúp van luôn phản ứng tức thì với các biến động áp suất, giữ cho môi chất đầu ra luôn ở trạng thái ổn định.

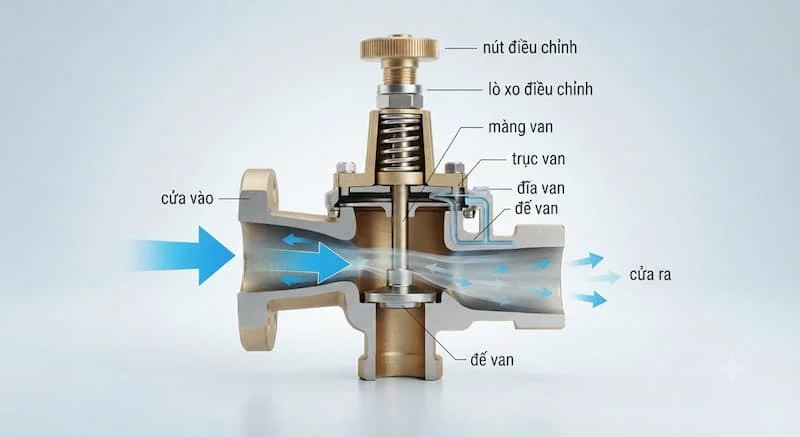

Cấu tạo van điều áp và thông số kỹ thuật

Mặc dù có nhiều biến thể trên thị trường, cấu tạo chung của thiết bị này đều tập trung vào việc tối ưu hóa độ kín và khả năng chịu lực.

Các bộ phận cốt lõi

• Thân van: Phần vỏ bọc bên ngoài chịu lực chính, sản xuất từ các vật liệu có độ bền cao để chống ăn mòn và chịu áp suất.

• Đĩa van (Piston/Cánh van): Bộ phận trực tiếp đóng/mở hoặc thu hẹp diện tích dòng chảy để điều tiết áp suất.

• Lò xo điều áp: Chi tiết đàn hồi quyết định mức áp suất cài đặt của van.

• Màng điều áp (Diaphragm): Màng đàn hồi (thường làm bằng cao su EPDM, NBR hoặc Inox) truyền lực từ dòng môi chất đến lò xo.

• Núm chỉnh áp (Tô vít/Tay vặn): Chi tiết bên ngoài cho phép kỹ thuật viên nén hoặc nới lò xo để điều chỉnh áp suất đầu ra.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn ngừa tình trạng rò rỉ môi chất ra môi trường.

Bảng thông số kỹ thuật tiêu chuẩn

Phân loại van điều áp phổ biến trên thị trường

Tùy thuộc vào vật liệu, kiểu kết nối và môi chất sử dụng, thiết bị này được chia thành các dòng sản phẩm chính sau:

Phân loại theo vật liệu

• van điều áp bằng đồng: Phổ biến nhất trong các hệ thống cấp nước dân dụng, đường ống cỡ nhỏ (DN15 - DN50) nhờ giá thành rẻ và chống gỉ sét tốt.

• van điều áp inox: Sản xuất từ Inox 304 hoặc 316, chuyên dùng cho môi trường hóa chất, vi sinh, thực phẩm hoặc môi chất có độ ăn mòn cao.

• van điều áp gang: Thường là dòng van mặt bích kích thước lớn (DN50 - DN300), chuyên dùng cho hệ thống cấp thoát nước đô thị và PCCC.

Phân loại theo kiểu kết nối

• van điều áp nối ren: Nhỏ gọn, dễ lắp đặt và bảo trì, phù hợp với các đường ống nhánh đường kính nhỏ.

• van điều áp mặt bích: Chịu lực tốt, độ kín cao, chuyên dùng cho các đường ống chính áp lực lớn.

Phân loại theo môi chất vận hành

• van điều áp cho nước: Thiết kế tối ưu cho dòng chảy chất lỏng, giảm hiện tượng va đập thủy lực.

• van điều áp cho khí nén: Độ nhạy cao, chống rò rỉ khí tuyệt đối, đảm bảo an toàn cho các thiết bị khí nén.

• van điều áp cho hơi nóng: Thân van bằng thép hoặc inox, gioăng làm kín chịu nhiệt độ cao (trên 200 độ C).

Phân biệt van điều áp và van giảm áp

Nhiều kỹ thuật viên thường nhầm lẫn giữa hai khái niệm này do tính chất làm việc có nhiều điểm tương đồng. Dưới đây là bảng so sánh giúp làm rõ sự khác biệt:

Khi nào nên sử dụng từng loại?

Bạn nên sử dụng van điều áp khi hệ thống yêu cầu sự tinh chỉnh áp suất tỉ mỉ, linh hoạt cho từng công đoạn sản xuất hoặc khi trích xuất một phần áp suất từ đường ống chính. Ngược lại, nên dùng van giảm áp tiêu chuẩn khi chỉ cần hạ áp suất nước/khí từ nguồn chính để bảo vệ toàn bộ đường ống phía sau.

Ứng dụng thực tế của van điều áp

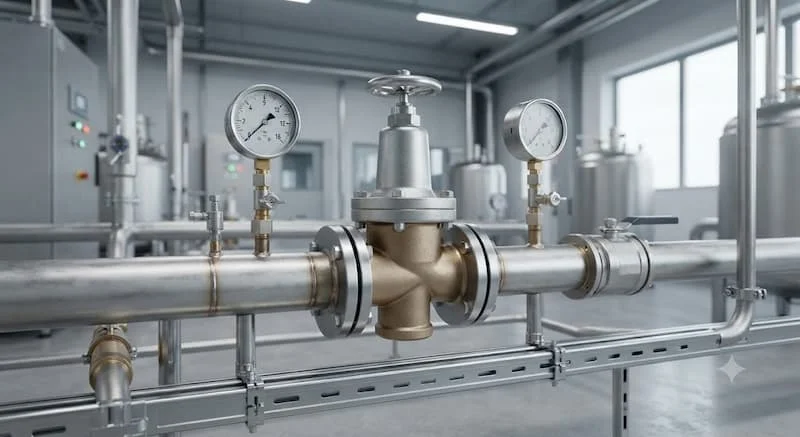

Nhờ khả năng kiểm soát áp suất vượt trội, van điều áp là thiết bị không thể thiếu trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp nước tòa nhà cao tầng: Hạ áp lực nước từ các tầng dưới cùng để tránh làm vỡ ống và hỏng van xả dân dụng.

• Hệ thống khí nén công nghiệp: Điều chỉnh áp suất khí nén ổn định trước khi cấp vào các thiết bị xi lanh, máy khoan, máy phun sơn.

• Hệ thống hơi nóng (Steam): Giảm áp hơi từ lò hơi trước khi đưa vào các thiết bị sấy, nồi nấu công nghiệp.

• Nhà máy thực phẩm & Dược phẩm: Kiểm soát áp lực dòng chảy vi sinh trong môi trường tiệt trùng.

• Nhà máy hóa chất: Khống chế áp suất các chất lỏng có tính ăn mòn cao, đảm bảo an toàn cho công nhân vận hành.

Những sai lầm phổ biến khi lựa chọn van điều áp

Việc chọn sai thông số kỹ thuật có thể khiến van hoạt động không hiệu quả hoặc nhanh hỏng hóc:

• Chọn sai áp suất làm việc: Mua van có dải điều chỉnh áp suất không trùng với áp suất vận hành thực tế của hệ thống.

• Không phù hợp môi chất: Sử dụng van đồng cho môi trường hóa chất ăn mòn hoặc dùng van nước thông thường cho hệ thống hơi nóng.

• Bỏ qua kích thước DN: Chọn kích thước van theo đường kính ngoài của ống mà không căn cứ vào kích thước danh nghĩa (DN) và lưu lượng dòng chảy.

• Điều chỉnh áp suất sai cách: Vặn núm chỉnh áp quá mạnh khi dòng chảy chưa vận hành, gây biến dạng lò xo hoặc rách màng van.

Checklist cách chọn van điều áp chuẩn kỹ thuật

Để mua đúng loại van phù hợp nhất cho dự án, hãy rà soát kỹ các tiêu chí sau:

• Xác định môi chất: Xác định rõ môi chất lưu thông là nước, khí nén, hơi nóng hay hóa chất.

• Kiểm tra áp suất đầu vào: Đo áp suất tối đa của nguồn cấp để chọn van có cấp áp suất PN phù hợp (PN10, PN16, PN25).

• Xác định áp suất đầu ra mong muốn: Đảm bảo dải điều chỉnh của van bao phủ mức áp suất cần dùng.

• Chọn vật liệu phù hợp: Chọn đồng cho nước sạch, inox cho hóa chất/thực phẩm, gang cho hệ thống lớn.

• Chọn đúng kích thước DN: Đảm bảo van có cùng kích thước DN và kiểu kết nối (ren/bích) với đường ống.

• Lựa chọn thương hiệu uy tín: Ưu tiên các thương hiệu có đầy đủ chứng chỉ CO CQ và bảo hành chính hãng.

Những lưu ý quan trọng khi lắp đặt và sử dụng

• Lắp đúng chiều dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van để lắp đặt chính xác.

• Vệ sinh đường ống trước khi lắp: Sục rửa sạch cát, xỉ hàn, rác thải trong ống để tránh làm kẹt đĩa van hoặc rách màng nhạy áp.

• Lắp thêm Y lọc phía trước van: Y lọc sẽ giữ lại các cặn bẩn cơ học, giúp tăng tuổi thọ cho van điều áp.

• Điều chỉnh áp suất từ từ: Vặn núm điều chỉnh chậm rãi kết hợp quan sát đồng hồ đo áp suất ở đầu ra cho đến khi đạt mức mong muốn.

• Bảo trì định kỳ: Kiểm tra độ kín của gioăng và màng van 6 tháng/lần để phát hiện rò rỉ sớm.

FAQ - Câu hỏi thường gặp về van điều áp

Van chiết áp có phải là van giảm áp không?

Về mặt bản chất kỹ thuật, van điều áp là một dạng nâng cấp hoặc tên gọi khác của van điều áp/giảm áp, nhưng thiên về khả năng tinh chỉnh và trích xuất áp suất linh hoạt hơn cho từng phân đoạn hệ thống.

Van chiết áp dùng cho những môi chất nào?

Thiết bị có thể hoạt động tốt với đa dạng môi chất như nước sạch, nước thải, khí nén, hơi nóng, dầu thủy lực và các chất lỏng hóa chất tùy thuộc vào vật liệu thân van.

Có thể tự điều chỉnh áp suất đầu ra của van không?

Có. Bạn hoàn toàn có thể tự điều chỉnh áp suất đầu ra bằng cách nới hoặc siết núm chỉnh áp (hoặc bu lông điều chỉnh) ở phía trên đỉnh van kết hợp theo dõi đồng hồ áp suất.

Bao lâu nên bảo dưỡng van điều áp một lần?

Nên kiểm tra và bảo dưỡng van định kỳ 6 tháng đến 1 năm/lần. Đối với môi trường hóa chất hoặc hơi nóng nhiệt độ cao, thời gian kiểm tra nên rút ngắn xuống 3–6 tháng/lần.

Van chiết áp bằng đồng hay inox tốt hơn?

Không có loại nào tốt hơn tuyệt đối, chỉ có loại phù hợp hơn. Van đồng tối ưu chi phí cho hệ thống nước sạch dân dụng. Van inox vượt trội hơn hẳn về khả năng chống ăn mòn và chịu nhiệt độ cao trong công nghiệp.

Tổng kết

Van chiết áp đóng vai trò cực kỳ quan trọng trong việc đảm bảo sự ổn định áp suất, bảo vệ an toàn cho hệ thống đường ống và nâng cao tuổi thọ của các thiết bị công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và tuân thủ đúng quy trình lựa chọn, lắp đặt sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành và hạn chế rủi ro sự cố.

Nếu bạn đang cần tư vấn lựa chọn van điều áp phù hợp cho hệ thống nước, khí nén hoặc hơi, hãy liên hệ với chúng tôi để được hỗ trợ kỹ thuật, báo giá nhanh và lựa chọn sản phẩm chính hãng đối với van chiết áp.
