Quai Nhê Kẹp Ống: Giải Pháp Cố Định Hệ Thống Đường Ống Chuyên Nghiệp

Trong quá trình thi công và lắp đặt các hệ thống cơ điện (M&E), cấp thoát nước hay phòng cháy chữa cháy (PCCC), các kỹ sư thường tập trung rất nhiều vào việc lựa chọn loại ống hay máy bơm công suất lớn. Tuy nhiên, có một chi tiết nhỏ nhưng lại đóng vai trò "xương sống" cho sự ổn định của toàn bộ công trình thường bị bỏ qua: quai nhê kẹp ống.

Thực tế tại nhiều công trình, việc sử dụng sai loại quai nhê hoặc lắp đặt không đúng quy chuẩn đã dẫn đến những hệ lụy nhãn tiền. Đường ống bị rung lắc dữ dội khi vận hành, các mối nối bị lệch, thậm chí có trường hợp ống rơi khỏi trần gây nguy hiểm và thiệt hại kinh tế lớn. Hiểu rõ về quai nhê kẹp ống không chỉ là vấn đề kỹ thuật, mà còn là bước then chốt để đảm bảo độ bền và an toàn tuyệt đối cho hệ thống của bạn.

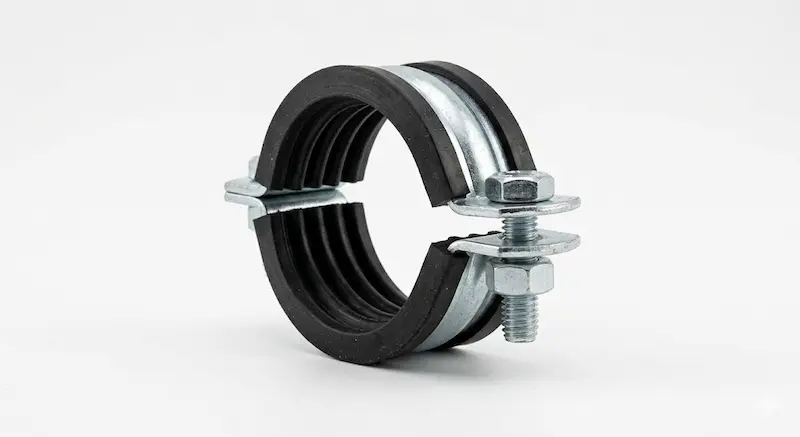

Quai nhê kẹp ống là gì? Định nghĩa và cấu tạo

Quai nhê kẹp ống là loại phụ kiện kim loại hoặc nhựa chuyên dụng, được thiết kế để bao quanh và cố định các đường ống vào các bề mặt như tường, trần nhà, hoặc các hệ khung dầm thép. Trong giới xây dựng, thiết bị này còn được biết đến với nhiều tên gọi khác như đai kẹp ống, cùm treo ống, hay đai ôm ống.

Về mặt cấu tạo, một bộ quai nhê tiêu chuẩn thường bao gồm các bộ phận chính:

• Vòng kẹp (vòng ôm): Thường được làm bằng thép, có kích thước tương ứng với đường kính ngoài của ống.

• Bu lông và đai ốc: Dùng để siết chặt hai nửa vòng kẹp lại với nhau, tạo lực ép lên ống.

• Hệ thống ren treo (ty ren): Đối với các loại cùm treo trần, phần đỉnh sẽ có lỗ ren để kết nối với ty treo.

• Lớp đệm cao su (tùy chọn): Đây là thành phần quan trọng giúp giảm chấn và bảo vệ bề mặt ống khỏi trầy xước.

Sự đa dạng về kích thước và chất liệu giúp quai nhê có thể đáp ứng từ các đường ống nhựa dân dụng nhỏ nhất đến các hệ thống ống thép công nghiệp hạng nặng.

Nguyên lý hoạt động và vai trò của quai nhê

Nguyên lý hoạt động của quai nhê kẹp ống dựa trên việc tạo ra lực ép cơ khí đồng nhất lên bề mặt ngoài của ống, từ đó chuyển toàn bộ tải trọng của ống và chất lỏng bên trong sang cấu trúc chịu lực của tòa nhà (tường hoặc trần).

Tại sao đường ống không thể thiếu quai nhê?

Đường ống trong quá trình vận hành không bao giờ ở trạng thái tĩnh tuyệt đối. Chúng luôn phải chịu các tác động:

1. Áp lực thủy động: Sự thay đổi áp suất đột ngột của dòng chảy gây ra hiện tượng búa nước.

2. Giãn nở nhiệt: Ống sẽ co giãn khi nhiệt độ môi trường hoặc chất lỏng thay đổi.

3. Rung động cơ khí: Truyền từ máy bơm, máy nén khí hoặc các thiết bị công nghiệp.

Quai nhê đóng vai trò là "điểm tựa" vững chắc, giúp giảm rung chấn, chống xê dịch và triệt tiêu các lực xoắn có thể gây gãy mối hàn hoặc hở gioăng kết nối.

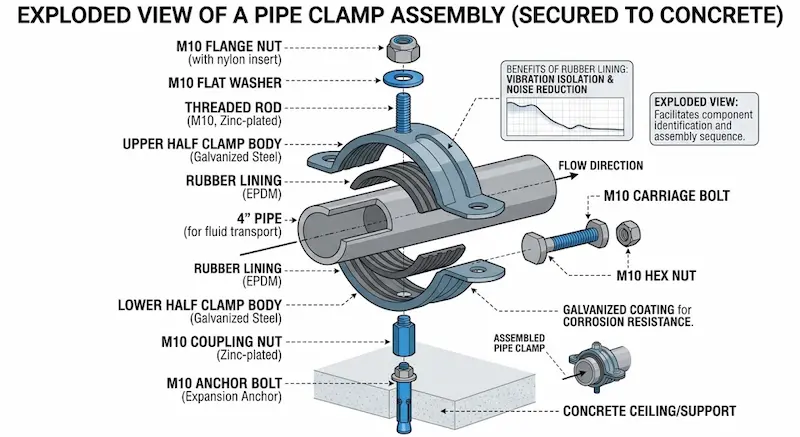

Phân loại quai nhê kẹp phổ biến trên thị trường

Để lựa chọn đúng loại quai nhê kẹp cho dự án, người dùng cần phân loại dựa trên thiết kế hình học và vật liệu cấu tạo.

Phân loại theo thiết kế

• Quai nhê chữ U (U-bolt): Thiết kế hình chữ U có ren hai đầu, chuyên dùng để cố định ống vào các thanh xà gồ hoặc khung thép phẳng.

• Quai nhê 2 nửa (Cùm Omega): Gồm hai mảnh tách rời được kết nối bằng bu lông, cho phép tháo lắp cực kỳ linh hoạt tại các vị trí khó.

• Quai nhê có cao su chống rung: Được lót một lớp cao su EPDM bên trong, có khả năng tiêu âm và giảm rung cực tốt, thường dùng trong hệ HVAC.

• Quai nhê treo trần (Cùm treo): Thiết kế có móc hoặc lỗ ren phía trên để treo ống từ trần nhà xuống thông qua hệ ty ren.

Phân loại theo vật liệu

• Thép mạ kẽm (Mạ kẽm điện phân hoặc nhúng nóng): Loại phổ biến nhất nhờ giá thành rẻ và khả năng chống gỉ sét ở mức trung bình.

• Inox (201, 304, 316): Sử dụng trong các môi trường khắc nghiệt như nhà máy hóa chất, khu vực ven biển hoặc ngành thực phẩm nhờ đặc tính không gỉ và độ thẩm mỹ cao.

• Nhựa (PVC/PPR): Dùng cho các đường ống nhựa chịu tải nhẹ, ưu điểm là hoàn toàn không bị ăn mòn điện hóa.

Thông số kỹ thuật cần lưu ý khi lựa chọn

Một trong những sai lầm dẫn đến hỏng hóc hệ thống là việc chọn sai thông số kỹ thuật của quai nhê kẹp. Bạn cần đặc biệt lưu tâm đến:

1. Đường kính (Size): Được tính theo kích thước danh nghĩa DN (DN15, DN20, DN100...) hoặc đường kính ngoài thực tế của ống. Ví dụ, ống DN100 sẽ cần quai nhê có đường kính ôm tương ứng ~114mm.

2. Độ dày bản thép: Bản thép càng dày thì khả năng chịu tải trọng và lực kéo càng cao. Với các ống thép nặng, độ dày quai nhê tối thiểu nên từ 2mm - 5mm.

3. Kích thước bước ren: Phổ biến là M6, M8, M10 hoặc M12 để tương thích với ty treo hoặc bu lông siết hiện có tại công trình.

4. Tải trọng làm việc (Safe Working Load): Thông số này cực kỳ quan trọng đối với các hệ thống treo trần để tránh tình trạng quai nhê bị biến dạng hoặc đứt gãy dưới sức nặng của ống.

So sánh các loại quai nhê: Nên chọn loại nào?

Để tối ưu hóa chi phí và kỹ thuật, hãy tham khảo bảng so sánh dưới đây:

Lời khuyên chuyên gia: Nếu hệ thống của bạn có sự rung động từ máy móc (như phòng bơm), hãy luôn ưu tiên loại có cao su. Đối với các trục kỹ thuật khô ráo, thép mạ kẽm là lựa chọn tiết kiệm nhất.

Tại sao chọn sai quai nhê gây hậu quả lớn?

Việc coi nhẹ giá trị của chiếc quai nhê thường dẫn đến những "nỗi đau" về kinh tế và vận hành:

• Hiện tượng võng ống: Quai nhê quá mỏng hoặc lắp quá thưa khiến ống bị võng, tích tụ cặn bẩn và gây tắc nghẽn.

• Rò rỉ tại các mối nối: Khi ống bị rung lắc do quai nhê không giữ chặt, áp lực sẽ dồn lên các co, tê, van, gây hở mối hàn hoặc nứt ống nhựa.

• Tiếng ồn khó chịu: Trong các tòa nhà chung cư hay văn phòng, tiếng "va đập" của ống vào tường do quai nhê lỏng lẻo là một điểm trừ lớn về chất lượng công trình.

• Chi phí bảo trì phi mã: Việc phải thay thế hệ thống treo lỗi thời trong khi tòa nhà đã đi vào hoạt động tốn kém gấp 5-10 lần so với việc đầu tư chuẩn ngay từ đầu.

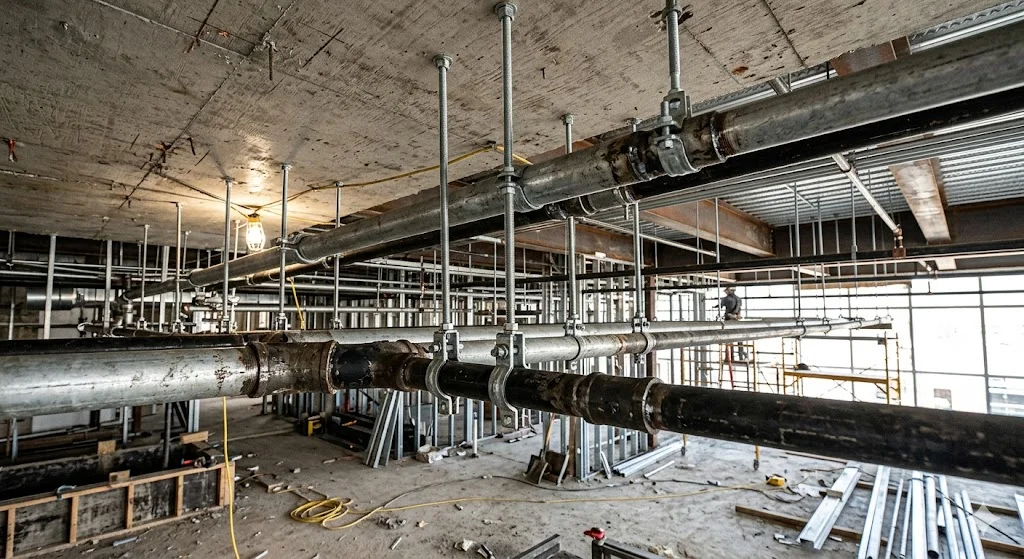

Ứng dụng thực tế của quai nhê kẹp

Sản phẩm này hiện diện trong hầu hết các ngóc ngách của công trình hiện đại:

• Hệ thống PCCC: Cố định các đường ống thép dẫn nước cứu hỏa trên trần nhà kho, xưởng sản xuất.

• Hệ thống HVAC: Treo các đường ống chiller, ống đồng máy lạnh, ống gió.

• Hệ thống điện: Cố định ống luồn dây điện (ống thép luồn dây điện EMT/IMC) lên tường.

• Nhà máy công nghiệp: Giữ các đường ống dẫn khí nén, hóa chất hoặc dầu thủy lực trên hệ thống giá đỡ chuyên dụng.

Hướng dẫn lắp đặt quai nhê kẹp đúng quy trình

Để đạt hiệu quả tối ưu, kỹ thuật viên cần tuân thủ checklist và các lưu ý lắp đặt sau:

Checklist chọn hàng

•  Kiểm tra đường kính ống thực tế (OD) thay vì chỉ nhìn vào thông số danh nghĩa (DN).

•  Xác định môi trường lắp đặt: Trong nhà (Thép mạ), ngoài trời/ẩm ướt (Inox 316).

•  Chọn loại có đệm cao su nếu là ống dẫn nước nóng hoặc ống có độ rung cao.

•  Kiểm tra độ dày của bản thép quai nhê có đạt chuẩn cam kết không.

Lưu ý khi lắp đặt

1. Khoảng cách lắp đặt: Tùy thuộc vào vật liệu ống và đường kính. Thông thường, với ống thép là 2.5m - 3m/cái, ống nhựa là 1m - 1.5m/cái.

2. Lực siết bu lông: Siết vừa đủ để giữ ống cố định nhưng không làm biến dạng (móp) ống, đặc biệt là với ống nhựa và ống đồng.

3. Cân bằng ty treo: Đảm bảo các ty treo thẳng đứng, không bị nghiêng để lực tải được truyền thẳng xuống quai nhê.

FAQ - Những câu hỏi thường gặp về quai nhê kẹp ống

1. Quai nhê có phải là đai kẹp ống không?

Đúng vậy. Đây chỉ là các cách gọi khác nhau tùy vùng miền hoặc thói quen kỹ thuật. Chúng đều dùng để chỉ phụ kiện cố định đường ống.

2. Bao nhiêu mét thì cần lắp một chiếc quai nhê?

Với ống ngang, khoảng cách tiêu chuẩn cho ống thép là dưới 3m và ống nhựa là dưới 1.5m. Với ống đứng (trục kỹ thuật), mỗi tầng nên có ít nhất 1-2 điểm chốt tùy độ cao.

3. Có nên dùng Quai nhê kẹp ống cho mọi hệ thống không?

Không nhất thiết. Inox 304 rất tốt nhưng giá cao. Nếu ngân sách có hạn và môi trường khô ráo, thép mạ kẽm nhúng nóng đã đủ để đảm bảo độ bền trên 10 năm.

4. Tại sao cần lớp cao su trong quai nhê?

Lớp cao su giúp cách âm, giảm rung động từ dòng chảy truyền vào kết cấu nhà và ngăn ngừa hiện tượng ăn mòn điện hóa giữa ống và quai nhê (nếu khác vật liệu).

Kết luận

Dù chỉ là một chi tiết nhỏ trong tổng thể công trình, quai nhê kẹp chính là yếu tố quyết định sự ổn định và tuổi thọ của toàn bộ hệ thống đường ống. Việc lựa chọn đúng loại, đúng chất liệu và lắp đặt đúng kỹ thuật không chỉ giúp bạn tránh được những rủi ro rò rỉ, rung lắc mà còn khẳng định sự chuyên nghiệp trong thi công Quai nhê kẹp ống.
