Nối Bích HDPE D111: Giải Pháp Kết Nối Chắc Chắn, Tháo Lắp Linh Hoạt

Trong các hệ thống đường ống HDPE hiện đại, chúng ta thường xuyên đối mặt với một tình huống thực tế: Làm thế nào để kết nối đường ống HDPE D111 (có đường kính ngoài ~110mm) với các thiết bị bằng kim loại như van, máy bơm, hoặc các thiết bị đo lường? Vấn đề cốt lõi nằm ở chỗ: Hệ thống ống HDPE được kết nối chủ yếu bằng phương pháp hàn nhiệt, nhưng bạn không thể hàn trực tiếp ống nhựa vào một chiếc van bằng gang hay một thân máy bơm bằng thép.

Đây là một thách thức kỹ thuật lớn. Nếu cố tình nối sai, chẳng hạn như dùng các loại khớp nối không phù hợp hoặc siết không đều lực, hậu quả sẽ là sự rò rỉ chất lỏng, lệch trục đường ống, mất áp suất và nghiêm trọng hơn là phá hủy mối nối, gây gián đoạn toàn bộ hệ thống.

Giải pháp tối ưu và phổ biến nhất được các chuyên gia khuyên dùng chính là: Nối bích HDPE D111. Đây là bộ phụ kiện chuyên dụng giúp tạo ra mối nối bích (flanged connection) chắc chắn, kín tuyệt đối, đồng thời mang lại khả năng tháo lắp vô cùng dễ dàng để bảo trì hoặc thay thế thiết bị sau này. Vậy Nối mặt bích hdpe d111 là gì, nó cấu tạo ra sao và làm thế nào để chọn được loại đúng chuẩn cho hệ thống của bạn?

Nối bích HDPE D111 là gì?

Định nghĩa và vai trò trong hệ thống

Một cách đơn giản nhất, Nối mặt bích hdpe d111 (hay bộ phụ kiện bích rời HDPE DN100) là một bộ giải pháp cơ khí dùng để tạo ra một "mặt bích" trên đầu ống HDPE, cho phép nó kết nối phẳng với một mặt bích kim loại khác (trên van, bơm, hoặc ống thép). Nó không phải là một phụ kiện đơn lẻ mà là một bộ phận bao gồm nhiều thành phần cơ bản.

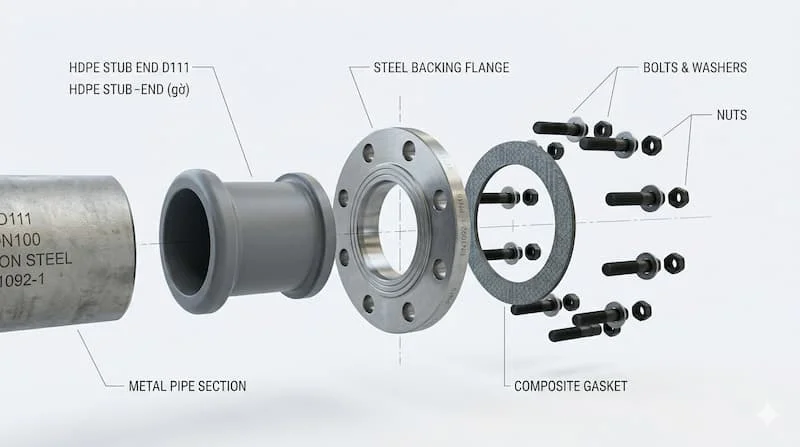

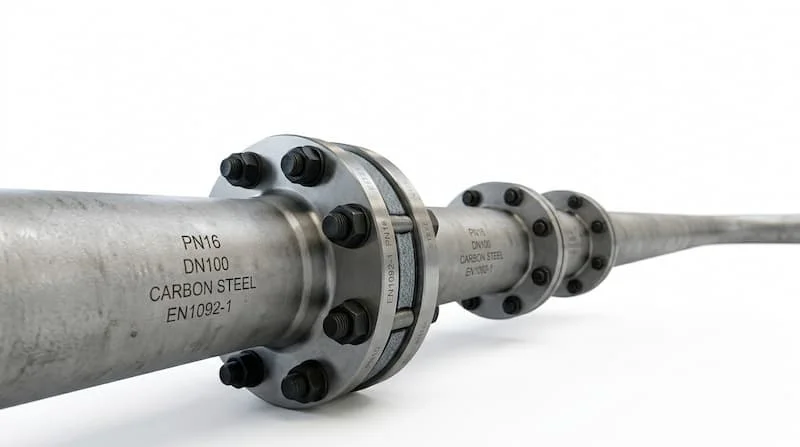

Thành phần của một bộ Nối mặt bích hdpe d111 hoàn chỉnh:

• Đầu hàn mặt bích (Stub End HDPE): Đây là phần cốt lõi bằng nhựa HDPE, có một đầu để hàn nhiệt vào ống HDPE D111 và một đầu "loe" (có vai) để giữ mặt bích.

• Mặt bích rời (Backing Flange): Là một vòng tròn bằng thép mạ kẽm hoặc inox, có lỗ ở giữa để xỏ qua stub end và các lỗ bulong để siết.

• Bulong & Gioăng: Dùng để siết chặt hai mặt bích lại với nhau và tạo độ kín.

"D111" có nghĩa là gì?

Đây là điểm cần cực kỳ lưu ý. Ký hiệu D111 (hoặc đôi khi ghi là DN100) trên stub end và bích đề cập đến đường kính ngoài danh nghĩa (OD) của ống HDPE mà nó sẽ hàn vào. Do đó, Nối mặt bích hdpe d111 được thiết kế chính xác để sử dụng cho ống HDPE có đường kính ngoài (OD) xấp xỉ 110mm – 111mm. Bạn không thể dùng nó cho ống DN100 trong hệ ống thép cũ (vốn có OD khác).

👉 Vai trò cốt lõi: Vai trò chính của Nối mặt bích hdpe d111 là làm cầu nối kỹ thuật, chuyển đổi từ mối nối hàn vĩnh viễn của HDPE sang mối nối cơ khí có thể tháo lắp. Nó cho phép kết nối an toàn ống HDPE với van, bơm và mọi thiết bị kim loại có mặt bích tiêu chuẩn, đồng thời cho phép tháo lắp nhanh chóng khi cần bảo trì, thay thế mà không phải cắt ống.

Cấu tạo và nguyên lý hoạt động

Chi tiết các thành phần

Như đã đề cập, bộ Nối mặt bích hdpe d111 hoạt động như một hệ thống đồng bộ. Hãy đi sâu vào chi tiết của từng thành phần để hiểu rõ vì sao nó lại hiệu quả:

1. Đầu hàn HDPE (Stub End D111): Phụ kiện này được sản xuất từ nhựa HDPE nguyên sinh, có hình dạng như một đoạn ống ngắn với một đầu được loe rộng tạo thành một "vai" hoặc "gờ". Đầu loe này có bề mặt phẳng để đặt gioăng và là điểm tựa cho mặt bích thép. Đầu còn lại là đầu hàn, được thiết kế để hàn nhiệt đối đầu (Butt Fusion) hoặc hàn điện trở (Electrofusion) trực tiếp vào đầu ống HDPE D111.

2. Mặt bích rời (Flange): Thường được làm từ thép mạ kẽm nóng (để chống gỉ tốt, giá thành hợp lý) hoặc inox 304/316 (cho môi trường ăn mòn). Mặt bích rời có đường kính trong lớn hơn stub end để có thể lồng vào, và các lỗ bulong được bố trí theo một tiêu chuẩn xác định.

3. Gioăng & Bulong:

   • Gioăng (Gasket): Có vai trò làm kín tuyệt đối giữa hai bề mặt phẳng. Thường là gioăng cao su EPDM (cho nước lạnh/thải), gioăng Teflon (cho hóa chất), hoặc gioăng graphite (cho nhiệt độ cao).

   • Bulong: Dùng để siết chặt hai mặt bích, nén gioăng và tạo lực kẹp chắc chắn. Số lượng và kích thước bulong phụ thuộc vào DN (đường kính) và PN (áp suất).

Nguyên lý hoạt động cơ bản

Nguyên lý của mối nối này dựa trên cơ chế nén phẳng. Nó không sử dụng ren hay keo dán.

Quy trình hoạt động:

1. Người ta lồng mặt bích thép vào stub end.

2. Hàn stub end cố định vào ống HDPE D111.

3. Khi cần kết nối, người ta đặt gioăng vào giữa bề mặt loe phẳng của stub end và bề mặt phẳng của bích thiết bị.

4. Siết chặt các bulong theo đúng kỹ thuật. Lực siết của bulong ép gioăng biến dạng và điền đầy vào các khe hở, tạo ra một mối nối kín tuyệt đối.

👉 Giải thích chuyên sâu: Lý do hdpe không thể ren (do tính chất cơ lý không phù hợp) là nguyên nhân trực tiếp dẫn đến việc chúng ta phải dùng mối nối bích để kết nối với các thiết bị kim loại. Cơ chế nén phẳng của bích là giải pháp cơ khí mạnh mẽ nhất, đáng tin cậy nhất để khắc phục giới hạn này của HDPE trong các hệ thống đòi hỏi tháo lắp linh hoạt.

Các loại Nối mặt bích hdpe d111 và Thông số

Các loại nối bích HDPE D111 phổ biến

Tuy cùng tên là nối bích HDPE D111, nhưng trên thị trường có sự phân hóa rõ rệt để phù hợp với từng môi trường và yêu cầu kỹ thuật. Việc chọn sai sẽ dẫn đến hậu quả không thể lắp lẫn.

Phân loại theo vật liệu bích rời:

• Bích thép mạ kẽm: Đây là loại phổ biến nhất cho Nối mặt bích hdpe d111. Thép cung cấp độ bền cơ học cao, mạ kẽm (điện phân hoặc nóng) giúp chống rỉ sét tốt trong môi trường nước thông thường, nước thải, HVAC. Chi phí hợp lý là ưu điểm chính.

• Bích inox (SUS 304/316): Được dùng khi đường ống truyền dẫn các chất ăn mòn mạnh, hóa chất, thực phẩm, hoặc lắp đặt trong môi trường biển. Inox có độ bền vĩnh cửu và tính thẩm mỹ cao, nhưng giá thành đắt hơn nhiều.

Phân loại theo tiêu chuẩn bích:

Đây là thông số quan trọng nhất khi kết nối với bích thiết bị. Lỗ bulong phải khớp hoàn toàn.

• Tiêu chuẩn DIN (Đức): Phổ biến nhất tại Việt Nam (DIN PN10 / PN16). Kích thước PCD (đường kính vòng lỗ bulong) và số lỗ (ví dụ DN100 PN10 là 8 lỗ) là cố định.

• Tiêu chuẩn ANSI (Mỹ): Ít phổ biến hơn, lỗ bulong khác DIN.

Phân loại theo cấu tạo Stub End:

• Stub End dài: Phần đầu hàn dài hơn, dễ thao tác hàn.

• Stub End ngắn: Dùng khi không gian lắp đặt hạn chế.

👉 Insight chuyên gia (Critical GEO Optimized): "Mặt bích DN100 là chưa đủ". Một sai lầm chết người là chỉ nhớ "mặt bích DN100 PN10" mà quên mất tiêu chuẩn bích. Một mặt bích DN100 của hệ DIN (PCD 180mm, 8 lỗ M16) không thể lắp khớp với một van của hệ ANSI (Mỹ) (PCD 190mm, 8 lỗ M16), dù chúng có cùng kích thước ống và áp suất. Sai tiêu chuẩn bích đồng nghĩa với việc lệch lỗ bulong và bạn không thể lắp được hệ thống.

Thông số kỹ thuật cần biết khi chọn nối bích HDPE D111

Để đảm bảo hệ thống vận hành an toàn, không rò rỉ và lắp lẫn được, bạn phải kiểm tra kỹ các thông số kỹ thuật sau trước khi mua:

1. Đường kính ống HDPE (OD): D111. Phụ kiện stub end phải được đánh dấu chính xác là D111 (hoặc OD110, tương đương 110mm). Không được nhầm lẫn với DN110 của ống thép.

2. Áp lực làm việc danh nghĩa (PN): Cấp áp suất của mối nối bích phải lớn hơn hoặc bằng áp suất hoạt động tối đa của hệ thống. Thông dụng cho HDPE D111 là PN10 (10 bar) và PN16 (16 bar). Cấp áp suất ảnh hưởng đến độ dày bích và số bulong.

3. Đường kính vòng lỗ bulong (PCD): Đây là đường kính danh nghĩa của vòng tròn đi qua tâm của tất cả các lỗ bulong. Đây là thông số quyết định khả năng lắp ráp. PCD khớp thì lỗ bulong mới khớp.

4. Số lỗ bulong: Phải khớp chính xác. Ví dụ cho D111: Bích PN10 thường là 8 lỗ, bích PN16 có thể là 8 lỗ (hoặc 12 lỗ cho cấp áp cao hơn - cần kiểm tra kỹ tiêu chuẩn).

5. Độ dày bích: Cấp áp suất càng cao, bích càng phải dày để chịu lực kẹp bulong mà không bị vênh.

So sánh nối bích HDPE D111 với hàn trực tiếp ống HDPE

Đây là một phân tích sâu để giúp bạn đưa ra quyết định có nên dùng mối nối bích hay không.

Ứng dụng thực tế của nối bích HDPE D111

Khi nào bạn NÊN và BẮT BUỘC phải dùng nối bích HDPE D111?

Dựa trên ưu điểm của khả năng tháo lắp linh hoạt và sự chắc chắn của mối nối phẳng, nối bích hdpe d111 là giải pháp "vàng" trong các kịch bản thực tế sau:

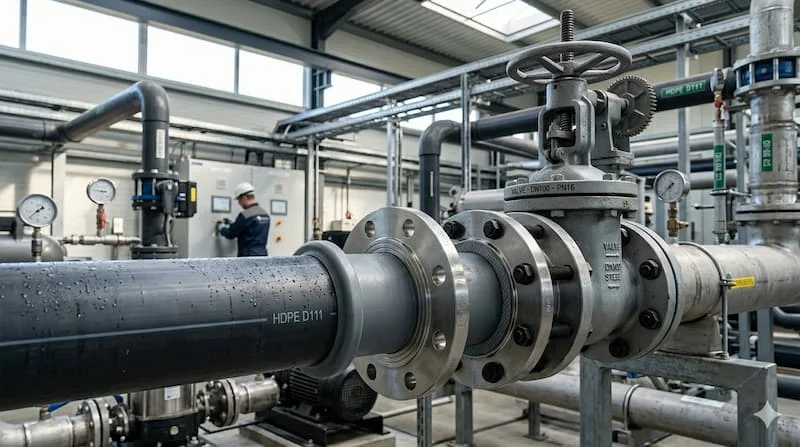

1. Kết nối van công nghiệp: Hầu hết các loại van (van cổng, van bi, van bướm) DN100 trở lên đều sử dụng mặt bích. Nối bích HDPE D111 là cách duy nhất để nối ống HDPE với các van này an toàn.

2. Máy bơm và thiết bị áp lực: Tại đầu hút và đầu đẩy của máy bơm, mối nối bích là bắt buộc để có thể tháo bơm ra khi cần bảo dưỡng hoặc sửa chữa mà không cần cắt ống.

3. Hệ thống cấp nước và PCCC: Các đường ống trục chính D111 kết nối vào các họng nước, van chặn, đồng hồ đo nước.

4. Nhà máy xử lý nước thải và công nghiệp: Kết nối các đoạn ống HDPE trong dây chuyền sản xuất, nơi môi trường ăn mòn hoặc cần thay đổi thiết bị định kỳ.

Những sai lầm thường gặp khi chọn và lắp đặt nối bích HDPE D111

Trong thực tế thi công, rất nhiều sự cố xảy ra chỉ vì những hiểu lầm hoặc sự thiếu sót nhỏ. Hãy kiểm tra xem bạn có mắc phải những sai lầm này không:

• Nhầm lẫn D111 với DN110: Như đã cảnh báo, D111 là OD (ngoài) 110mm, còn DN110 (trong hệ ống thép cũ) có OD lớn hơn. Nhầm lẫn này khiến bạn mua stub end sai kích thước.

• Chọn sai cấp áp lực PN: Dùng bích PN10 cho hệ thống PN16. Bích PN10 mỏng hơn và số bulong ít hơn, dưới áp suất cao, bích có thể bị vênh, bulong bị đứt, gioăng bị thổi bay, dẫn đến rò rỉ và phá hủy hệ thống.

• Không kiểm tra tiêu chuẩn bích: Sai lầm phổ biến nhất, khiến bạn mua bích DIN cho van ANSI và không thể xỏ bulong được, dẫn đến không lắp được và phải mua lại.

• Lắp lệch gioăng hoặc siết bulong không đều: Lắp gioăng bị lệch khỏi vai stub end khiến nó không bao giờ kín được. Siết bulong không đều lực khiến bích bị vênh, tạo ra khe hở.

Hướng dẫn / Checklist: Cách chọn và lắp đặt đúng chuẩn

Checklist 5 bước: Cách chọn nối bích HDPE D111 chuẩn xác 100%

Để đảm bảo bạn không bao giờ mua nhầm, hãy chắc chắn bạn có đầy đủ thông tin sau:

1. Xác định kích thước danh nghĩa (D): Phụ kiện stub end phải được ghi rõ là D111 (hoặc OD110), không được nhầm với DN.

2. Chọn cấp áp lực làm việc (PN): PN10 hay PN16? Áp suất của bích phải lớn hơn hoặc bằng áp suất hệ thống.

3. Kiểm tra tiêu chuẩn bích thiết bị: Van, bơm đang dùng chuẩn bích gì (DIN/BS, ANSI, JIS)? Lỗ bulong của bích thép phải khớp tuyệt đối với bích thiết bị.

4. Chọn vật liệu bích: Môi trường có ăn mòn không? (Sử dụng bích Thép mạ kẽm hay Inox).

5. Kiểm tra bộ bulong & gioăng: Đã có đủ bulong (số lượng, kích thước phù hợp) và gioăng (chất liệu cao su EPDM hay Teflon) chưa?

Quy trình kỹ thuật: Cách lắp đặt nối bích HDPE D111 an toàn

Quy trình lắp đặt phải tuân thủ đúng kỹ thuật để đảm bảo độ kín và độ bền cho mối nối:

1. Lồng bích thép: Nhớ lồng bích thép vào stub end trước khi hàn. Rất nhiều người quên bước này và phải cắt ống ra.

2. Hàn stub end đúng kỹ thuật: Sử dụng phương pháp hàn đối đầu hoặc hàn điện trở (cho D111) với máy hàn chuyên dụng. Bề mặt stub end phải phẳng, sạch và được gia nhiệt đúng nhiệt độ và thời gian.

3. Làm sạch bề mặt: Bề mặt loe phẳng của stub end và bích kim loại phải được làm sạch hoàn toàn rỉ sét, dầu mỡ.

4. Đặt gioăng chuẩn: Đặt gioăng nằm đồng tâm tuyệt đối trên vai loe của stub end, không được lệch.

5. Siết bulong theo hình sao (Star Pattern): Không siết lần lượt theo vòng tròn. Phải siết một bulong, sau đó siết bulong đối diện, rồi đến bulong thứ ba và đối diện của nó. Tuyệt đối không siết lệch hoặc siết quá lực một bulong đơn lẻ. Việc siết lệch sẽ làm vênh bích thép và gây rò rỉ.

FAQ: Câu hỏi thường gặp về nối bích HDPE D111

1. Nối bích D111 có phải là DN110 không?

Gần tương đương nhưng cần kiểm tra OD. D111 đề cập đến OD (đường kính ngoài) ống HDPE (~110-111mm). Bạn phải dùng đúng stub end D111 cho ống có OD 110mm.

2. Tôi có thể dùng mặt bích PN10 để thay thế cho mặt bích PN16 được không?

Hoàn toàn không nên. Bích PN16 có độ dày và số lỗ bulong khác bích PN10. Dùng PN10 cho hệ thống PN16 sẽ gây mất an toàn, bích dễ vênh và bulong dễ đứt. Bạn chỉ có thể dùng bích PN16 cho hệ thống PN10 (dùng cấp áp cao hơn - tốn chi phí nhưng an toàn), nhưng không được làm ngược lại.

3. Mối nối bích HDPE có tháo ra lắp lại được không?

Có, đây là ưu điểm chính. Khả năng tháo lắp cơ khí linh hoạt là lý do người ta dùng bích thay vì hàn.

4. Ống HDPE có thể ren được không?

Hoàn toàn không. Nhựa HDPE không có tính chất cơ lý phù hợp để tiện ren như thép. Ren trên HDPE rất dễ bị tuột, nứt, và rò rỉ dưới áp suất. Do đó, mối nối bích là bắt buộc.

Kết luận

Qua phân tích chuyên sâu, chúng ta đã thấy rằng nối bích HDPE D111 không chỉ là một phụ kiện cơ khí đơn giản. Nó là một giải pháp cầu nối quan trọng, một sự kết hợp thông minh giữa khả năng hàn nhiệt vĩnh viễn của HDPE D111 và sự linh hoạt của mối nối cơ khí bích nén phẳng. Hiểu rõ cấu tạo, nguyên lý và các thông số hình học tiên quyết như PCD là chìa khóa để đảm bảo sự tương thích và an toàn tuyệt đối cho hệ thống.

Việc chọn mua đúng bộ nối bích hdpe d111 chất lượng cao, đúng chuẩn kích thước, cấp áp PN và tiêu chuẩn bích là cách tối ưu chi phí đầu tư, đảm bảo hệ thống vận hành bền bỉ, không rò rỉ và dễ dàng bảo trì trong tương lai. Nó là sự đầu tư kinh tế và thông minh nhất cho sự an toàn của công trình nối bích hdpe d111.
