4 Flange Là Gì? Giải Mã Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong lĩnh vực kỹ thuật đường ống, việc nắm vững các thuật ngữ chuyên môn là yếu tố sống còn để đảm bảo hệ thống vận hành an toàn. Tuy nhiên, khi làm việc với các bản thiết kế hoặc đơn đặt hàng, nhiều kỹ sư và đơn vị thu mua thường gặp khó khăn với thuật ngữ 4.

Một câu hỏi phổ biến đặt ra là: 4 đang ám chỉ kích thước 4 inch, hay là loại mặt bích có 4 lỗ bu lông? Việc hiểu sai bản chất của thuật ngữ này dẫn đến những hệ lụy nghiêm trọng: chọn sai loại mặt bích gây rò rỉ, mất áp suất hệ thống, hoặc đơn giản là không thể lắp đặt được, gây lãng phí chi phí và thời gian sửa chữa cực kỳ cao.

Bài viết dưới đây sẽ phân tích sâu về 4, giúp bạn có cái nhìn chuẩn xác nhất từ góc độ chuyên gia để thiết kế và vận hành hệ thống hiệu quả.

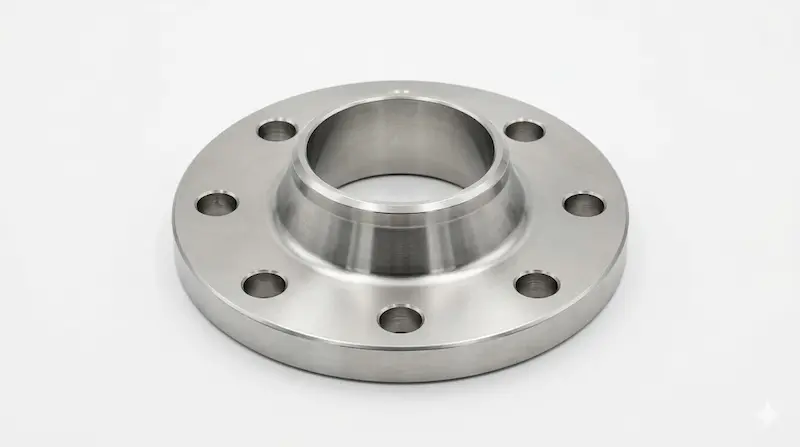

4 là gì? Định nghĩa và cách hiểu đúng

Trong ngôn ngữ kỹ thuật, 4 thực tế có thể mang hai ý nghĩa khác nhau tùy vào ngữ cảnh cụ thể của hệ thống đường ống:

1. Về kích thước (Size): Đây là cách gọi tắt của mặt bích có kích thước danh nghĩa là 4 inch, tương đương với tiêu chuẩn DN100 trong hệ mét. Đây là kích thước phổ biến trong các hệ thống cấp thoát nước và HVAC.

2. Về cấu tạo kết nối (Bolt Pattern): Trong một số trường hợp, thuật ngữ này dùng để chỉ loại mặt bích có 4 lỗ bu lông (4 bolt flange). Tuy nhiên, cần lưu ý rằng không phải mặt bích 4 inch nào cũng chỉ có 4 lỗ. Số lượng lỗ bu lông phụ thuộc chặt chẽ vào tiêu chuẩn (ANSI, JIS, DIN) và cấp áp lực (Class).

Việc xác định đúng ngữ cảnh là bước đầu tiên và quan trọng nhất. Nếu bạn đang cầm một bản vẽ ASME Class 150, kích thước 4 inch sẽ có 8 lỗ bu lông. Ngược lại, ở các tiêu chuẩn áp suất thấp hoặc kích thước nhỏ hơn, mặt bích 4 lỗ mới là cấu hình tiêu chuẩn.

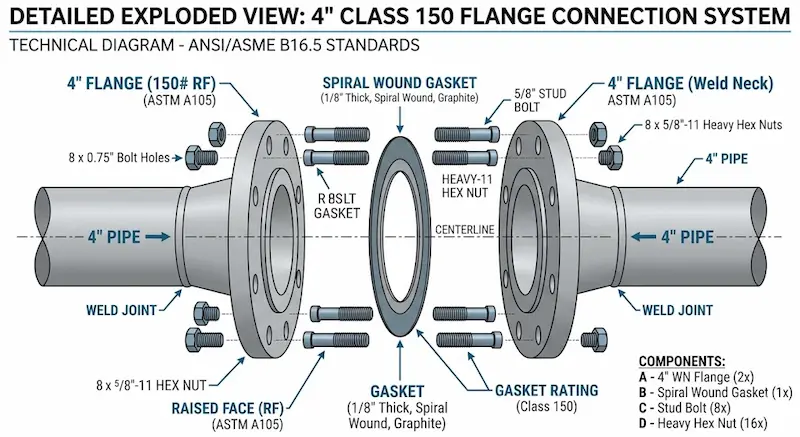

Nguyên lý hoạt động của flange trong hệ thống đường ống

Mặt bích (flange) đóng vai trò là một kết nối cơ khí cho phép liên kết các đoạn ống, van, máy bơm và các thiết bị khác thành một hệ thống kín hoàn chỉnh. Một bộ kết nối flange tiêu chuẩn bao gồm ba thành phần không thể tách rời: Mặt bích, gioăng (gasket) và bu lông.

Nguyên lý vận hành: Khi chúng ta siết chặt các bu lông, lực ép sẽ được truyền qua mặt bích đến lớp gioăng nằm ở giữa. Gioăng bị biến dạng nhẹ để lấp đầy các khoảng trống siêu nhỏ trên bề mặt kim loại, tạo ra một rào cản kín khít tuyệt đối, ngăn chặn chất lỏng hoặc khí thoát ra ngoài.

Tại sao cần sử dụng flange?

• Tính linh hoạt: Cho phép tháo rời từng đoạn ống để kiểm tra hoặc thay thế mà không cần cắt ống.

• Bảo trì nhanh chóng: Đặc biệt quan trọng với các thiết bị cần vệ sinh định kỳ như van lọc hay máy bơm.

• Khả năng thích ứng: Dễ dàng kết nối các đoạn ống có vật liệu khác nhau (ví dụ: ống thép kết nối với van gang).

Phân loại 4 phổ biến hiện nay

Để chọn đúng 4 , chuyên gia cần phân loại dựa trên ba trụ cột chính: tiêu chuẩn, kiểu dáng và vật liệu.

Phân loại theo tiêu chuẩn kỹ thuật

Mỗi tiêu chuẩn sẽ quy định kích thước hình học và khả năng chịu tải khác nhau:

• ANSI/ASME (Mỹ): Phổ biến nhất là B16.5, dùng cho các hệ thống dầu khí, hóa chất.

• DIN (Đức/Châu Âu): Thường dùng đơn vị Bar (PN10, PN16).

• JIS (Nhật Bản): Phổ biến tại Việt Nam với các dòng 5K, 10K, 20K trong hệ thống nước và tàu biển.

Phân loại theo kiểu kết nối (Type)

• Slip-on Flange (SO): Trượt trên ống rồi hàn cả trong lẫn ngoài. Dễ lắp đặt, giá thành rẻ.

• Weld Neck Flange (WN): Có cổ dài để hàn đối đầu, chịu áp suất và nhiệt độ cực cao.

• Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống, cho phép mở rộng hệ thống trong tương lai.

• Socket Weld Flange (SW): Dùng cho ống kích thước nhỏ nhưng áp suất cao.

Phân loại theo vật liệu

• Thép Carbon (A105): Dùng cho nước, dầu, khí ở điều kiện thường.

• Inox (304, 316): Chống ăn mòn tuyệt vời, dùng cho thực phẩm, dược phẩm hoặc hóa chất.

• Nhựa PVC/UPVC: Trọng lượng nhẹ, chống hóa chất tốt nhưng chịu nhiệt và áp suất kém hơn kim loại.

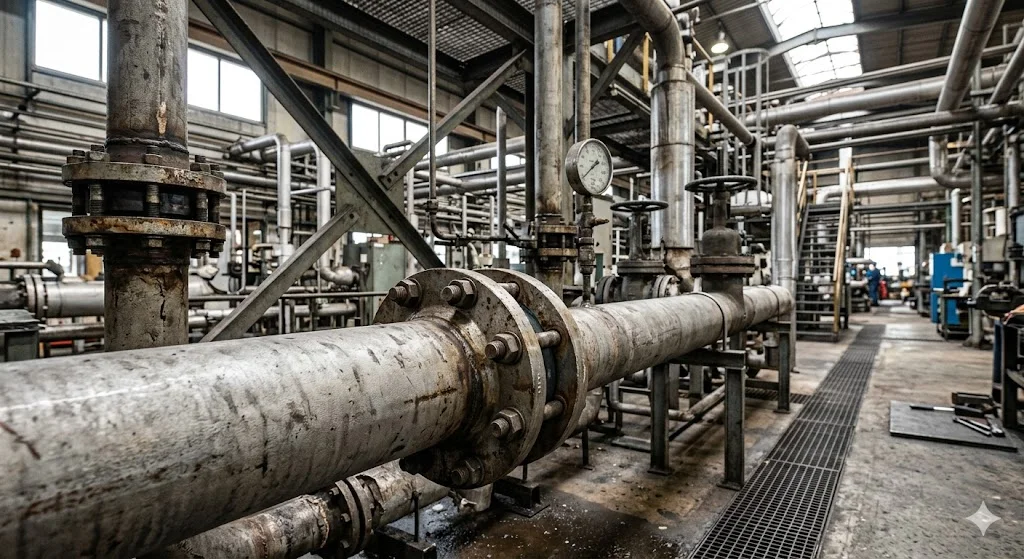

Thông số kỹ thuật của 4 cần biết

Lắp đặt thất bại thường bắt nguồn từ việc bỏ qua các thông số chi tiết. Đối với một 4 (DN100), bạn phải kiểm tra kỹ:

1. Đường kính danh nghĩa (Nominal Size): Phải đồng bộ với kích thước ống.

2. Cấp áp lực (Pressure Rating): Class 150, 300 hoặc PN10, PN16. Một mặt bích PN16 không thể lắp vừa vào hệ thống PN25 do độ dày và vị trí lỗ bu lông khác nhau.

3. Số lỗ bu lông: Đừng mặc định "4" là 4 lỗ. Đối với kích thước 4 inch tiêu chuẩn JIS 10K, nó có 8 lỗ bu lông.

4. Khoảng cách tâm lỗ (PCD): Đây là đường kính của vòng tròn đi qua tâm các lỗ bu lông. Nếu PCD sai lệch dù chỉ vài mm, bạn không thể xỏ bu lông qua được.

5. Độ dày mặt bích: Quyết định khả năng chịu uốn và độ bền của kết nối dưới áp lực cao.

So sánh 4 với các kích thước khác

Việc lựa chọn 4 (DN100) thường là sự cân bằng giữa hiệu suất và chi phí:

Khi nào nên chọn 4 flange?

Kích thước 4 inch là "điểm ngọt" cho các hệ thống công nghiệp trung bình. Nó cung cấp lưu lượng đủ lớn cho các trục cấp nước chính của tòa nhà hoặc đường ống công nghệ trong nhà máy mà không yêu cầu chi phí vật tư quá khổng lồ như dòng 6 inch trở lên.

Tại sao chọn sai flange gây hậu quả lớn?

Đừng coi thường một chiếc mặt bích nhỏ bé. Việc lựa chọn sai flange không chỉ là vấn đề kỹ thuật mà còn là rủi ro về kinh tế và an toàn:

• Rò rỉ chất lỏng/khí: Nếu mặt bích không tương thích về cấp áp lực, gioăng sẽ bị thổi bay, gây thất thoát tài nguyên và ô nhiễm môi trường.

• Giảm áp suất hệ thống: Kết nối không chuẩn tạo ra các điểm thắt nút hoặc xoáy nước, làm giảm hiệu suất vận hành của máy bơm.

• Nguy cơ tai nạn: Trong các hệ thống hơi nóng hoặc hóa chất, một sự cố vỡ mặt bích có thể gây thương vong cho nhân sự vận hành.

• Tăng chi phí vận hành: Việc phải dừng toàn bộ dây chuyền chỉ để thay thế một bộ mặt bích chọn sai tiêu chuẩn sẽ tiêu tốn của doanh nghiệp hàng trăm triệu đồng mỗi giờ.

4 flange được sử dụng trong những ngành nào?

Nhờ kích thước tối ưu,  flange xuất hiện dày đặc trong:

• Hệ thống PCCC: Các họng thu, họng xả và đường ống dẫn nước chữa cháy chính thường sử dụng tiêu chuẩn DN100.

• Xử lý nước thải & cấp nước: Kết nối các máy bơm công suất trung bình với đường ống truyền tải.

• Hệ thống HVAC: Đường ống dẫn nước lạnh (Chiller) trong các tòa nhà cao tầng.

• Công nghiệp thực phẩm: Sử dụng mặt bích inox vi sinh để đảm bảo tiêu chuẩn sạch.

Sai lầm thường gặp khi chọn 4 flange

Qua quá trình tư vấn thực tế, chúng tôi nhận thấy 3 sai lầm kinh điển sau:

1. Nhầm lẫn giữa Inch và DN: Nhiều người nghĩ 4 inch là DN100 nhưng lại mua nhầm phụ kiện hệ mét không tương thích hoàn toàn về PCD.

2. Bỏ qua tiêu chuẩn mặt bích (Flange Face): Quên mất sự khác biệt giữa mặt phẳng (Flat Face) và mặt có gờ (Raised Face). Lắp hai loại này với nhau mà không dùng đúng gioăng sẽ gây rò rỉ ngay lập tức.

3. Chọn sai vật liệu theo môi trường: Dùng mặt bích thép cho hệ thống nước biển hoặc hóa chất nồng độ cao khiến thiết bị bị ăn mòn chỉ sau vài tháng sử dụng.

Cách chọn 4 flange đúng chuẩn (Checklist dành cho kỹ sư)

Để đảm bảo không có sai sót, hãy kiểm duyệt qua danh sách sau trước khi đặt hàng:

•  Xác định tiêu chuẩn định danh: Bạn đang cần hệ Inch (ANSI) hay hệ mét (DIN/JIS)?

•  Xác định tiêu chuẩn kỹ thuật: JIS 10K, PN16, hay Class 150?

•  Xác định kiểu mặt bích: Mặt bích rỗng (SO), mặt bích có cổ (WN) hay mặt bích mù (Blind)?

•  Chọn vật liệu phù hợp: Thép carbon, Inox 304/316 hay nhựa?

•  Thông số hình học: Kiểm tra số lỗ bu lông và PCD có khớp với thiết bị hiện tại không?

Lưu ý khi lắp đặt: Luôn siết bu lông theo hình sao (đối xứng) để lực ép dàn đều lên bề mặt gioăng. Tuyệt đối không siết lệch một bên vì sẽ làm vênh mặt bích và gây hở kết nối.

Giải đáp thắc mắc (FAQ)

1. 4 flange có phải luôn là 4 inch không?

Trong đa số trường hợp là đúng (DN100). Tuy nhiên, nếu bản vẽ ghi "4-bolt flange", họ đang đề cập đến loại mặt bích có 4 lỗ bu lông, kích thước có thể nhỏ hơn (như DN25, DN50 tùy tiêu chuẩn).

2. 4 dùng cho áp suất bao nhiêu?

Điều này phụ thuộc vào Class hoặc PN. Ví dụ, mặt bích 4 inch Class 150 chịu được khoảng 20 bar ở nhiệt độ thường, trong khi Class 300 có thể chịu trên 50 bar.

3. Có thể thay 4 bằng kích thước khác không?

Không nên. Hệ thống đường ống được tính toán lưu lượng dựa trên đường kính ống. Thay đổi kích thước mặt bích yêu cầu phải dùng bầu thu/bầu tăng, gây tổn thất áp suất và tốn kém chi phí.

4. Nên chọn flange inox hay thép?

Nếu dùng cho nước sạch hoặc môi trường không ăn mòn, thép carbon là giải pháp kinh tế. Nếu dùng cho thực phẩm, hóa chất hoặc ngoài trời vùng biển, bắt buộc dùng inox 304 hoặc 316.

5. Giá 4 bao nhiêu?

Giá biến động theo vật liệu (Inox đắt gấp 3-4 lần thép) và tiêu chuẩn (Class cao hơn giá đắt hơn). Liên hệ đơn vị cung cấp uy tín để có báo giá theo thời điểm.

Kết luận

Việc hiểu đúng về  flange không đơn thuần là biết một kích thước, mà là hiểu về một hệ thống tiêu chuẩn kỹ thuật khắt khe. Một sai lầm nhỏ trong khâu lựa chọn có thể dẫn đến rủi ro lớn về vận hành và tài chính 4 flange.
